BSTFLEX 알루미늄 코팅 열 보호 슬리브는 배기 시스템, 터보차저, EGR 부품, 엔진 블록 및 기타 고온 영역 근처에 배치된 자동차 와이어 하네스, 전기 케이블, 호스, 연료 및 유체 라인을 보호하기 위해 설계된 유연한 복사열 차폐재입니다.
이 슬리브는 열 반사 알루미늄 외피와 유리 섬유 또는 기타 고온용 직물 구조를 결합한 제품입니다. 반사층은 보호 대상 부품에 도달하는 복사열을 줄여주며, 직물층은 유연성을 제공하고 열원과 호스, 케이블 또는 배선 어셈블리 사이의 간격을 유지하도록 돕습니다.
사용 가능한 디자인으로는 튜브형 슬라이드온 슬리브, 봉제형 알루미늄 코팅 슬리브, 자동 밀폐형 구조, 벨크로(hook-and-loop) 랩어라운드 슬리브 및 스냅 잠금식 열 차폐재가 있습니다. OEM 및 애프터마켓 열 보호 애플리케이션을 위해 맞춤형 직경, 길이, 모양, 단열층 및 고정 시스템을 개발할 수 있습니다.
최신 엔진룸과 배기 후처리 시스템은 배선, 호스 및 유체 라인을 고온 부품과 점점 더 가깝게 배치합니다. 배기 매니폴드, 촉매 변환기, 터보차저, EGR 시스템 및 뜨거운 배기 파이프는 뜨거운 표면과 직접 접촉하지 않더라도 주변 어셈블리를 상당한 복사열에 노출시킬 수 있습니다.
"알루미늄 코팅 열 보호 슬리브"는 민감한 부품 주위에 반사 장벽을 형성합니다. 이러한 유형의 보호는 열원과의 지속적인 직접 접촉보다는 주변 복사열이 주된 열 부하인 경우에 특히 유용합니다.
일반적인 보호 대상 부품은 다음과 같습니다:
이 제품군에서 가장 일반적인 구조 중 하나는 유리 섬유와 알루미늄 호일, 알루미늄 코팅 필름 또는 기타 반사 금속 표면을 함께 사용하는 것입니다.
유리 섬유 구조는 유연한 고온 기질을 제공하며, 알루미늄 표면은 외부 열원을 향해 배치되어 복사 에너지를 반사합니다. 애플리케이션에 따라 BSTFLEX는 다양한 벽 구조와 잠금 시스템을 갖춘 편조형, 봉제형, 라미네이트형 및 다층형 버전을 제조할 수 있습니다.
사용 가능한 구조는 다음과 같습니다:
자동차 배선은 배기 매니폴드, 터보차저 시스템, 촉매 변환기, EGR 하드웨어 및 기타 집중된 열원 근처를 통과할 수 있습니다. 과도한 열 노출은 케이블 절연체, 보호 도관, 커넥터 및 주변 폴리머 부품의 열화를 가속화할 수 있습니다.
"자동차 와이어 하네스 열 보호 슬리브"는 하네스 주위에 유연한 열 차벽을 제공하면서 원래의 배선 경로를 콤팩트하게 유지할 수 있게 합니다. 반사형 구조는 설치 공간이 제한되어 기존의 딱딱한 금속 열 차폐재를 설치하기 어려운 곳에서 특히 유용합니다.
새로운 하네스 어셈블리의 경우, 커넥터를 장착하기 전에 튜브형 슬리브를 설치할 수 있습니다. 분리할 수 없는 기존 하네스의 경우, 랩어라운드, 자동 밀폐형, 벨크로 또는 스냅 잠금식 디자인을 사용하면 설치가 더 쉽습니다.
알루미늄 처리된 슬리브는 뜨거운 엔진룸과 차체 하부를 통과하는 호스 및 유체 라인을 보호하는 데에도 사용됩니다. 적용 분야로는 연료 라인, 브레이크 라인, 유압 호스, 냉각수 호스, 오일 라인, 변속기 라인 및 에어컨 호스가 있습니다.
올바른 구조는 열원, 가용 간격, 호스 외경, 필요한 유연성, 그리고 보호 슬리브를 호스 조립 전과 후 중 언제 설치해야 하는지에 따라 달라집니다.
연료 라인 및 브레이크 라인과 관련된 특정 적용 분야는 다음을 참조하십시오. 연료 브레이크 라인 호스 보호용 알루미늄 열 차폐 슬리브 .
| 구조 | 최적 용도 | 설치 |
|---|---|---|

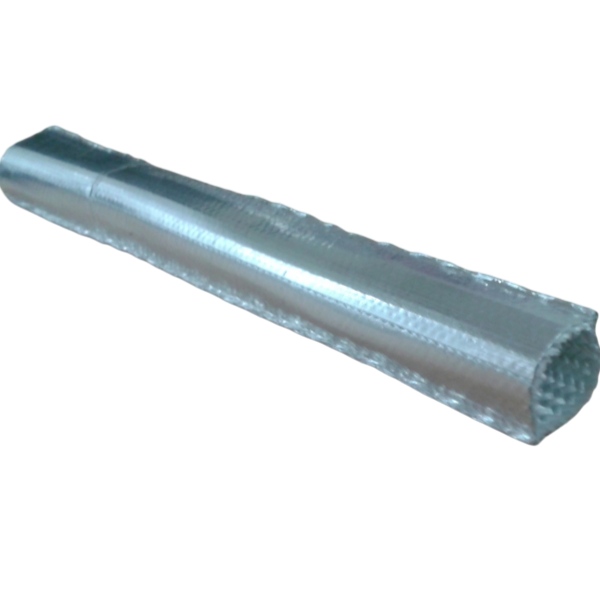

| 튜브형 알루미늄 슬리브 | 최종 연결 전에 조립된 와이어 하네스, 케이블, 호스 및 유체 라인 | 부품 위로 밀어 넣기 |

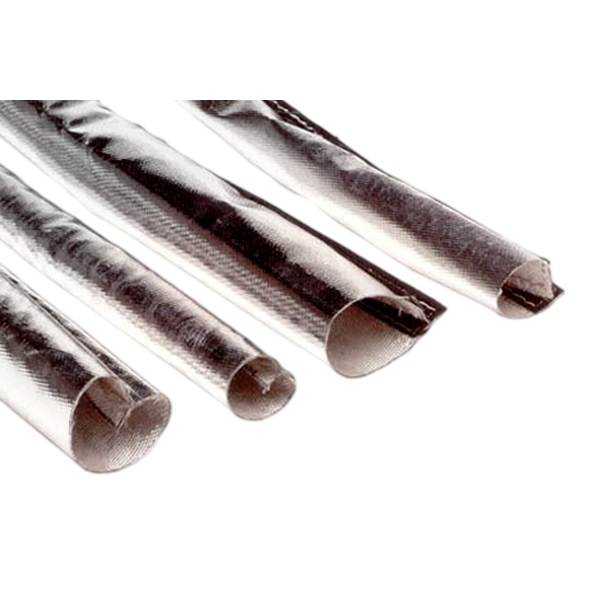

| 봉제형 반사 슬리브 | 더 큰 직경 및 유연한 열 보호 | 밀어 넣기(Slide-on) |

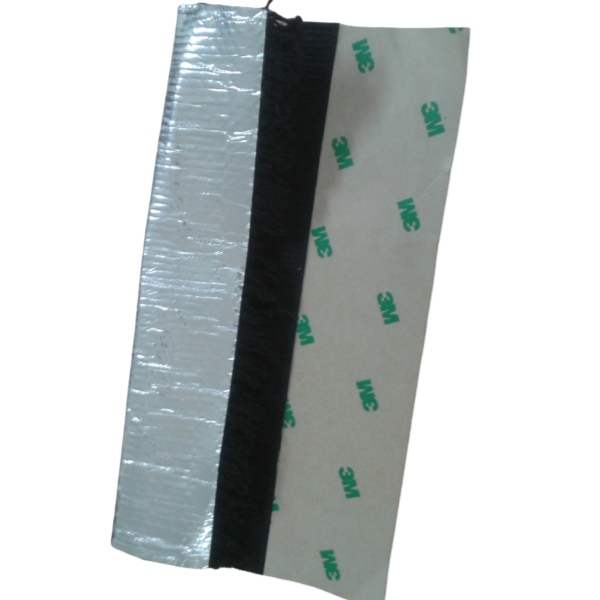

| 벨크로(Hook-and-Loop) 열 슬리브 | 기존 호스, 케이블 어셈블리 및 와이어 하네스 | 부품을 분리하지 않고 감싸기 |

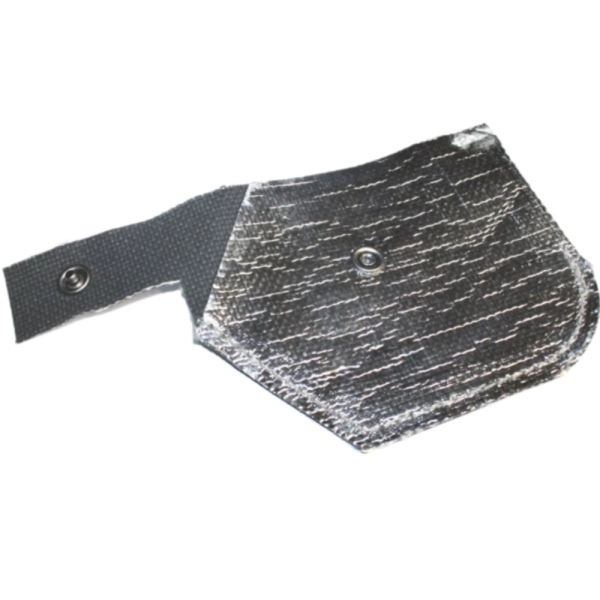

| 스냅 잠금식 열 차폐 슬리브 | 반복적인 탈부착 설치가 필요한 OEM 어셈블리 | 감싼 후 스냅으로 고정 |

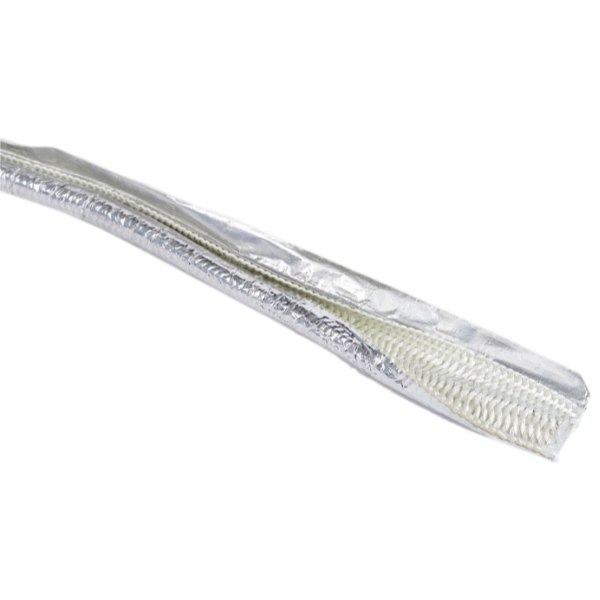

| 자동 닫힘형 슬리브 | 빠른 조립이 필요한 와이어 하네스 및 케이블 번들 | 열어서 번들을 감싸기 |
| 다층 알루미늄 슬리브 | 반사 표면과 보호 대상 부품 사이에 추가적인 단열이 필요한 적용 분야 | 적용 분야에 따라 다름 |
BSTFLEX 알루미늄 열 슬리브는 일반적으로 승용차, 상용차, 트럭, 버스, 건설 기계 및 기타 이동식 장비 전반의 고온 구역을 위해 개발되었습니다.
모든 열 문제를 동일한 제품으로 해결할 수는 없습니다. BSTFLEX는 다양한 열 보호 기술을 제조하고 있으며, 이러한 용도를 구분함으로써 엔지니어가 올바른 구조를 선택할 수 있도록 돕습니다.
공기 덕트, 예열기 시스템 또는 성형 관형 보호에 사용되는 골판형 알루미늄, 종이-알루미늄 및 유연한 성형 튜브의 경우, 당사의 알루미늄 코팅 열 보호 튜브 제품군을 참조하십시오.
알루미늄 코팅 반사 보호 기능 외에 실리콘 코팅 유리 섬유, 현무암, 실리카, 티타늄 스타일 섬유 또는 기타 열 슬리브 기술이 필요한 경우, 열 및 열 차폐 슬리브 를 참조하십시오.
복잡한 자동차 조립품은 일반적인 원통형 슬리브 대신 분기, 커넥터, 밸브, 센서 또는 불규칙한 부품 형상에 맞춰 절단 및 성형된 차폐재가 필요할 수 있습니다. 이러한 용도의 경우 당사의 맞춤형 알루미늄 코팅 유리 섬유 자동차 열 차폐재 를 참조하십시오.
BSTFLEX는 프로토타입, 애프터마켓 및 OEM 열 보호 프로그램을 지원합니다. 고객을 표준 슬리브 치수에 국한하지 않고, 실제 부품, 설치 과정 및 열 노출 정도에 맞춰 구조를 개발할 수 있습니다.
맞춤형 제조 옵션은 다음과 같습니다:
새로운 자동차 와이어 하네스 또는 호스 열 보호 프로젝트의 경우, 다음 정보를 제공하면 BSTFLEX가 적절한 구조를 추천하는 데 도움이 됩니다:
복잡한 경로 설정이나 제한된 설치 공간을 위한 보호 장치를 개발할 때는 사진, 도면 및 실물 샘플이 유용합니다.
BSTFLEX는 알루미늄 유리섬유 슬리브, 반사형 열 차폐재, 단열 슬리브, 성형 열 보호 튜브 및 맞춤형 자동차 열 차단재를 포함하여 자동차 및 산업용 열 보호 제품을 제조합니다.
당사의 제조 역량은 와이어 하네스, 호스, 케이블 및 유체 라인 어셈블리를 위한 표준 열 슬리브 공급과 애플리케이션별 개발을 모두 지원합니다.
만약 귀하가 선택하고 있다면 알루미늄 열 슬리브 신규 차량 플랫폼용이거나 기존 자동차 열 보호 부품을 교체해야 하는 경우, 부품 치수, 열원 정보, 설치 사진 또는 도면을 보내주십시오. BSTFLEX는 해당 애플리케이션을 평가하고 적합한 슬리브 구조를 추천해 드릴 수 있습니다.
알루미늄 열 보호 슬리브는 반사 금속 외피를 가진 유연한 슬리브로, 일반적으로 유리섬유나 기타 내열성 직물과 결합됩니다. 복사열에 대한 노출을 줄이기 위해 배선, 호스, 케이블 또는 유체 라인 주위에 설치됩니다.
네. 알루미늄 슬리브는 자동차 와이어 하네스가 배기 부품, 터보차저, EGR 시스템 또는 기타 뜨거운 부품 근처에 배치되는 곳에 일반적으로 사용됩니다. 구조는 온도, 간격 및 설치 방법에 따라 선택해야 합니다.
네. 후크 앤 루프 패스너, 스냅 잠금 장치 또는 자동 닫힘 구조를 사용하는 랩어라운드 디자인은 끝단 커넥터를 제거하지 않고도 많은 기존 호스 및 배선 어셈블리 주위에 설치할 수 있습니다.
알루미늄 슬리브는 일반적으로 호스, 배선 및 케이블 주위에 사용되는 유연한 직물 기반의 보호 덮개입니다. 주름진 열 보호 튜브는 성형 또는 주름진 관형 구조를 사용하며, 제어된 튜브 형상, 공기 전달 또는 특정 성형 경로가 필요한 애플리케이션에 더 적합합니다.
네. 직경, 길이, 재질 구조, 반사층, 단열층, 잠금 방식 및 포장을 맞춤 설정할 수 있습니다. 부품별 열 차폐재 또한 도면이나 샘플을 통해 개발할 수 있습니다.
