4행정 머플러 패킹은 뜨거운 타공 배기 코어 옆에서 장시간 작동하는 동안 음향 에너지를 관리해야 합니다. 오토바이, ATV, UTV, 레이싱 및 고성능 배기 시스템에서 올바른 패킹 사양은 엔진이 단순히 4행정으로 설명되는지 여부보다 훨씬 더 많은 요소에 따라 달라집니다.
배기 온도, 소음기 치수, 패킹 부피, 섬유 유형, 설치 밀도, 가스 속도, 진동 및 타공 코어 대비 패킹의 위치는 모두 재료 선택에 영향을 미칩니다.
BSTFLEX는 교체용 및 OEM 배기 소음기 생산을 위한 유리섬유, 현무암 섬유, 스테인리스 스틸 울 및 맞춤형 배기 패킹 구조를 공급합니다.

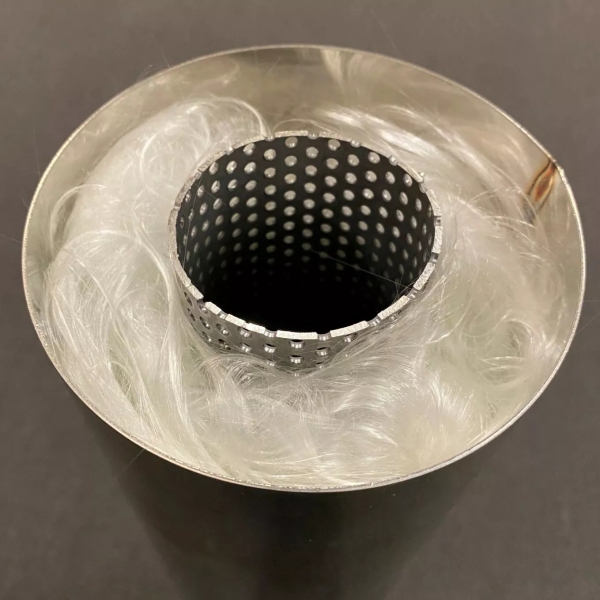

4행정 소음기는 일반적으로 패킹 재료가 타공 코어를 둘러싸는 흡음 섹션을 사용합니다. 배기가스는 코어 내부에 머무르고 음향 에너지는 타공을 통과하여 주변 섬유 재료로 전달됩니다.
까다로운 응용 분야의 경우 코어 근처의 재료가 지속적인 열, 진동 및 배기 맥동에 노출될 수 있습니다. 따라서 엔지니어링 질문은 단순히 다음과 같지 않습니다.
"4행정 머플러에 맞는 패킹은 무엇입니까?"
더 유용한 사양은 다음과 같이 질문합니다:
BSTFLEX는 4행정 배기 소음기를 위한 여러 재료 방향을 제공합니다. 이 모든 재료가 고온 패킹으로 설명될 수 있다는 이유만으로 상호 교환 가능한 제품으로 취급되어서는 안 됩니다.
| 재료 방향 | 선택 이유 | 일반적인 사양 질문 |
|---|---|---|
| 유리섬유 머플러 패킹 | 오토바이, 파워스포츠 및 고성능 배기 소음기를 위한 일반적인 음향 패킹 재료. | 섬유 구조, 패킹 무게, 밀도, 치수 및 사용 온도. |
| 현무암 섬유 머플러 패킹 | 기존 유리섬유 패킹보다 더 높은 열 성능이 요구되는 응용 분야를 위한 대체 광물 섬유 구조. | 작동 온도, 패킹 형태, 섬유 무게 및 필수 사용 조건. |
| 스테인리스 스틸 울 | 열과 섬유 침식이 중요한 고려 사항인 경우 타공 코어 근처에 금속 패킹 또는 보호 층으로 배치할 수 있습니다. | 강철 등급, 섬유 구조, 층 두께, 패킹 무게 및 소음기 내부 위치. |
| 복합 패킹 시스템 | 내부 층은 가혹한 코어 조건을 관리하고 주변 섬유 층은 주요 음향 패킹 부피를 제공하도록 서로 다른 재료를 결합합니다. | 층 순서, 재료 조합, 치수, 충전 무게 및 유지 방법. |
| 사전 포함된 패킹 | 더 깨끗한 취급과 반복 가능한 생산 조립을 위해 메쉬 가방, 베개 또는 양말에 담긴 섬유 패킹. | 완성된 외경(OD), 내경(ID), 길이, 충전 무게, 밀도 및 포장. |
유리섬유는 여전히 다음을 위한 중요한 선택지입니다.4행정 배기 패킹왜냐하면 섬유질 유리 구조는 일반적인 유기 단열재보다 훨씬 높은 온도를 견디면서도 소음을 흡수할 수 있기 때문입니다.
그러나 실제 사양은 단순히 재료를 "유리섬유(fiberglass)"라고 부르기보다는 유리섬유 구조를 명시해야 합니다.
중요한 구매 세부 정보는 다음과 같습니다:
OEM 생산 또는 느슨한 섬유 취급이 바람직하지 않은 응용 분야의 경우, BSTFLEX는 다음을 공급할 수 있습니다.직조 유리 메쉬 백이 포함된 유리섬유 머플러 패킹 삭유리섬유 충전재는 직조 유리 메쉬 구조 내부에 포함되어 있으며 직경, 길이, 충전 중량 및 필요한 패킹 밀도에 따라 맞춤화할 수 있습니다.
모든 4행정 응용 분야가 동일한 온도에서 작동하는 것은 아닙니다. 고성능 오토바이, 레이싱 엔진 및 가혹한 조건의 배기 시스템은 천공 코어에 가장 가까운 재료에 더 까다로운 열 조건을 요구할 수 있습니다.
BSTFLEX는 다음을 제공합니다.LAVA Rock Fiber 현무암 머플러 패킹고온 소음기 응용 분야를 위한 또 다른 재료 옵션으로.
현무암은 단순히 서류상으로 더 높은 온도 성능을 가지고 있다는 이유만으로 선택되어서는 안 됩니다. 전체 배기 설계가 여전히 적절한 재료인지 결정합니다.
현무암 패킹을 평가할 때 다음을 제공하십시오:
천공 튜브 바로 주변 영역은 배기 열, 가스 이동 및 진동의 가장 심각한 조합을 경험할 수 있습니다.
따라서 일부 고온 소음기 구조는 천공 코어와 주요 섬유질 음향 패킹 사이에 금속 층을 사용합니다.
배기 설계에 따라 이 층은 스테인리스 스틸 울, 편직 금속 재료 또는 유지 스크린을 사용할 수 있습니다.
BSTFLEX는 다음을 공급합니다.머플러 패킹 유지를 위한 스테인리스 스틸 배기 스크린추가적인 패킹 봉쇄가 필요한 응용 분야용.
이러한 구성 요소의 목적은 주요 음향 충전재와 다릅니다. 따라서 OEM 도면이나 자재 명세서(BOM)에 별도로 명시해야 합니다.
까다로운 4행정 소음기에 유용한 접근 방식은 머플러 내부 전체를 하나의 재료로 채우는 대신 층을 이루는 구조를 사용하는 것입니다.
간소화된 구성은 다음과 같이 이루어질 수 있습니다:
이러한 구성은 각 재료가 서로 다른 역할을 수행하도록 합니다. 금속 내부 층은 주변 섬유를 코어 측의 직접적인 환경으로부터 보호하는 데 도움을 줄 수 있으며, 섬유 층은 더 큰 흡음 용량을 제공합니다.
필요한 금속 층의 두께, 밀도 및 겹침 정도는 재포장 시 임의로 선택하는 것이 아니라 승인된 배기 설계에 따라야 합니다.
이 재료군에 대한 자세한 논의는 다음을 참조하십시오.고온 배기 시스템을 위한 스테인리스 스틸 울 머플러 패킹.
동일한 재료라도 설치 밀도가 다르면 성능이 다르게 나타날 수 있습니다.
패킹이 너무 적으면 빈 공간이 생겨 재료가 움직일 수 있고 음향 일관성이 떨어질 수 있습니다. 과도한 압축은 섬유 구조를 변화시켜 패킹이 의도한 대로 작동하지 못하게 할 수 있습니다.
OEM 배기 생산의 경우, "단단히 채우시오"와 같은 주관적인 지침에 의존하기보다 측정 가능한 패킹 양을 명시하는 것이 좋습니다.
유용한 생산 사양에는 다음이 포함될 수 있습니다:
중심에 타공 코어가 있는 원통형 머플러의 경우, 이론적인 환형 패킹 부피는 다음 식에서 추정할 수 있습니다:
V = π × (D2 - d2) × L / 4000
치수를 밀리미터(mm)로 입력할 경우:
승인된 설치 밀도가 이미 알려진 경우:
충전 질량 = 충전 부피 × 설치 밀도.
이 공식은 가용 부피를 계산합니다. 이 공식은 결정하지 않습니다새로운 배기 설계에 대한 올바른 충전 밀도를 결정하지 않습니다. 필요한 값은 기존 사양, 프로토타입 개발 또는 애플리케이션 테스트를 통해 얻어야 합니다.
반복 생산의 경우, 섬유의 양을 중량으로 지정하면 소음기 간의 일관성을 향상시킬 수 있습니다.
각 조립 작업자에게 충전 압축을 시각적으로 판단하도록 요구하는 대신, 제조업체는 모든 배기 장치에 대해 정의된 양의 재료를 사용할 수 있습니다.
BSTFLEX는 다음을 중심으로 충전 구성 요소를 개발할 수 있습니다:
오토바이 머플러는 4행정 머플러 충전재의 주요 응용 분야 중 하나입니다.
응용 분야는 다음과 같습니다:
모델별 교체 키트는 오토바이 배기량만으로 선택하기보다는 실제 머플러와 일치해야 합니다. 유사한 엔진에 장착된 두 개의 소음기라도 코어 직경, 쉘 치수 및 충전 부피가 다를 수 있습니다.
4행정 ATV 및 UTV 배기 시스템도 천공 코어 주위에 교체 가능한 흡음 충전재를 사용할 수 있습니다.
이러한 응용 분야의 경우 구매자는 다음을 확인해야 합니다:
배기 장치를 지속적인 고부하, 레이싱 또는 가혹한 오프로드 조건에서 사용하는 경우, 재료 추천을 요청할 때 해당 정보를 제공하십시오.
성능 배기 애플리케이션은 가장 높은 온도를 견디는 섬유가 자동으로 최고의 충전재가 된다는 오해를 종종 불러일으킵니다.
실제로는 재료 선택 시 전체 설계를 고려해야 합니다:
그 결과는 하나의 범용 "레이싱 충전재"가 아닌 유리섬유, 현무암, 금속 섬유 구조 또는 다층 조합일 수 있습니다.
| 공급 형태 | 장점 | 일반적인 구매자 |
|---|---|---|

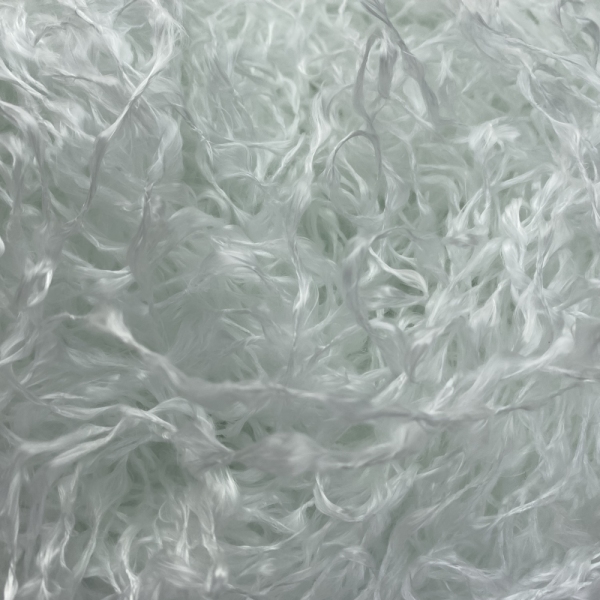

| 벌크 섬유 | 유연한 충전 및 가공 | 확립된 내부 충전 공정을 갖춘 배기 장치 제조업체 |

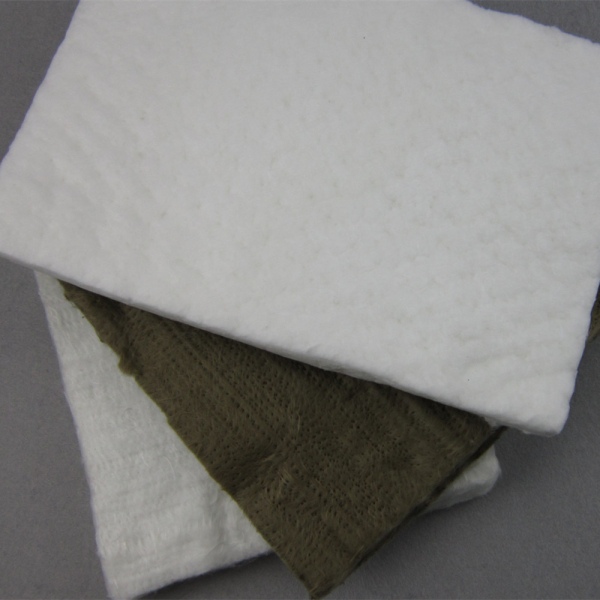

| 유리섬유 매트 | 정의된 시트 형태 및 편리한 포장 | 교체 및 생산 애플리케이션 |
| 충전 필로우 | 밀폐된 충전 및 사전 결정된 수량 | 재충전 키트 및 반복 조립 |
| 메쉬 충전 삭 | 깔끔한 취급 및 제어된 부품 형상 | OEM 생산 및 교체 키트 |
| 맞춤형 프리폼 | 특정 소음기를 중심으로 개발됨 | 대량 OEM 배기 장치 제조 |
| 복합 충전재 | 서로 다른 열적 및 음향적 기능에 할당된 서로 다른 재료 | 가혹한 조건 및 고온 소음기 |
새로운 배기 프로그램의 경우, BSTFLEX는 도면, 치수 정보 또는 기존 충전 샘플을 바탕으로 작업할 수 있습니다.
일반적인 개발 순서는 다음과 같습니다:
소음기 형상 → 재료 선택 → 목표 충전량 → 충전 구조 → 프로토타입 → 소음기 검증 → 승인된 사양 → 생산 공급
이는 머플러를 조립할 때마다 원자재 포장재를 자르고 무게를 재는 대신 생산 준비가 완료된 부품을 원하는 제조업체에 특히 유용합니다.
| 배기 장치 적용 | 오토바이, 모토크로스, ATV, UTV, 레이싱, 자동차 또는 기타 시스템 |
|---|---|
| 엔진 | 관련된 경우 4행정 엔진 유형 및 배기량 |
| 타공 코어 외경(OD) | 측정값 또는 도면 치수 |
| 쉘 내경(ID) | 패킹 챔버의 내부 치수 |
| 패킹 길이 | 유효 음향 패킹 섹션 |
| 기존 소재 | 유리 섬유, 현무암, 스테인리스 스틸 울 또는 복합 구조 |
| 패킹 무게 | 기존 건조 중량 또는 알려진 경우 필요한 목표 중량 |
| 온도 | 측정 위치가 식별된 연속 및 피크 값 |
| 공급 형태 | 섬유, 매트, 베개, 백, 양말 또는 맞춤형 프리폼 |
| 수량 | 프로토타입 요구 사항 및 예상 생산량 |
| 참조 | 도면, 사진 또는 실물 샘플 |
배기 장치 제조업체는 종종 범용 리패킹 시트 이상의 것을 요구합니다. BSTFLEX는 소재가 관리되는 생산 부품이 되는 맞춤형 패킹 프로그램을 지원합니다.
맞춤화에는 다음이 포함될 수 있습니다:
추가적인 OEM 역량에 대해서는 다음을 방문하십시오: OEM 배기 소음기용 머플러 패킹 제조업체.
모든 4행정 머플러에 가장 적합한 단일 소재는 없습니다. 유리섬유가 널리 사용되지만, 더 까다로운 열 조건에서는 현무암이나 복합 구조를 고려할 수 있습니다. 선택은 소음기 설계, 패킹 온도, 소재 사양, 필요한 밀도 및 유지 시스템을 기반으로 해야 합니다.
이 용어들은 보편적인 소재 사양보다는 의도된 배기 적용 분야를 설명합니다. 두 시스템 모두 섬유질 음향 패킹을 사용할 수 있지만, 열 조건, 소음기 설계, 오염 메커니즘, 패킹 양 및 OEM 사양은 다를 수 있습니다. 항상 실제 소음기에 맞춰 패킹을 선택하십시오.
네. 유리섬유는 많은 4행정 오토바이 및 파워스포츠 소음기에서 음향 패킹으로 흔히 사용됩니다. 적절한 섬유 구조와 사용 온도는 여전히 배기 적용 분야와 일치해야 합니다.
배기 설계상 고려 중인 유리섬유 등급보다 더 높은 열 성능을 가진 광물 섬유 패킹이 필요한 경우 현무암을 검토할 수 있습니다. 실제 적합성은 적용 온도, 패킹 구조 및 검증 요구 사항에 따라 확인해야 합니다.
일부 소음기 구조에서는 스테인리스 스틸 울을 금속 보호층 또는 패킹층으로 타공 코어 근처에 배치합니다. 이는 주변의 섬유질 소재를 까다로운 코어 측 조건으로부터 보호하는 데 도움이 될 수 있습니다. 필요한 구조는 원래의 배기 설계에 따라 다릅니다.
정해진 패킹 사양을 대신할 수 있는 보편적인 "가능한 한 단단하게"라는 규칙은 없습니다. 가능한 경우, 지정된 건조 충전 중량 또는 설치 밀도를 사용하십시오. OEM 생산 시 소음기 간의 일관성을 높이기 위해 이러한 값을 제어해야 합니다.
가능할 때마다 머플러 제조업체에서 지정한 양을 사용하십시오. 맞춤형 배기 개발의 경우, 사용 가능한 패킹 부피를 결정하고 기존 사양이나 프로토타입 검증을 통해 필요한 설치 밀도를 설정하십시오.
네. BSTFLEX는 유리섬유, 현무암, 스테인리스 스틸 울 및 결합된 머플러 패킹 구조를 공급할 수 있습니다. 맞춤화에는 도면, 치수 또는 물리적 샘플에 따른 소재, 치수, 패킹 중량, 밀도, 봉입 구조 및 포장이 포함될 수 있습니다.
새로운 4행정 배기 프로그램이나 기존 교체 패킹 요구 사항에 대해 BSTFLEX에 소음기 도면, 코어 직경, 쉘 치수, 패킹 길이, 현재 소재, 패킹 중량 및 작동 조건을 보내주십시오.
당사는 정보를 검토하고 프로토타입 평가 및 OEM 생산을 위한 적합한 유리섬유, 현무암, 스테인리스 스틸 울 또는 복합 패킹 구조를 개발할 수 있습니다.
