알루미늄 열 차단 튜빙: 호일 전용 대 유리섬유 안감 골판 튜브

두 가지 주름 튜브, 두 가지 벽 구조

BSTFLEX는 알루미늄 호일 열 반사 주름 슬리브 제품을 3층 알루미늄 호일 벽 구조로 나열합니다. 별도의 알루미늄 호일 유리섬유 열 보호 튜브는 내부의 유리섬유 층과 그 바깥쪽의 두 개의 알루미늄 층을 가지고 있습니다.

이 표가 보편적인 우수 제품을 확정해 주지는 않습니다. 비교 가능한 테스트 조건이 없는 상태에서는 자재 목록만으로 어떤 튜브가 특정 호스를 더 시원하게 유지해 주거나 사용 중 더 오래 지속될지 알 수 없습니다.

알루미늄 표면의 역할은 무엇입니까?

반사성 알루미늄 외장은 근처의 뜨거운 부품에서 흡수되는 복사열을 줄이는 데 사용됩니다. 유리섬유 내층은 금속 벽과 보호 부품 사이에 추가적인 열 차단 층을 제공합니다. 알루미늄 유리섬유 튜브를 선택할 때는 이러한 기능을 개별적으로 고려해야 합니다.

어떤 구조도 배관을 능동적으로 냉각시키지 않습니다. 부품 자체가 열을 발생시키거나 뜨거운 유체를 운반하는 경우, 외장 커버가 온도를 낮춰줄 것이라고 가정하기보다 전체적인 열 환경을 검토하십시오. 피복재에 대해 광고된 최고 온도만 단순 지정하지 말고, 보호되는 부품의 허용 가능한 상태를 지정하십시오.

설계 검토를 위해 하중의 원인이 근처의 복사열원인지, 주변의 뜨거운 공기인지 또는 직접 접촉인지 확인하십시오. 복사열 노출에 대한 설명이 튜브를 배기 매니폴드에 닿게 놓아두어도 된다는 허용을 의미하는 것은 아닙니다.

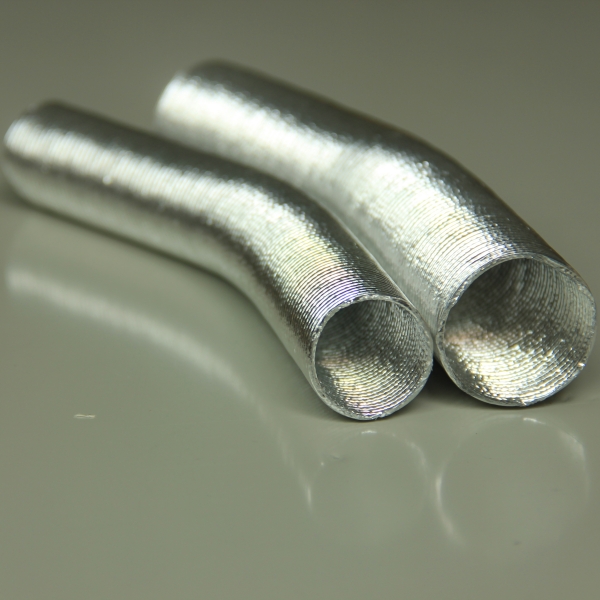

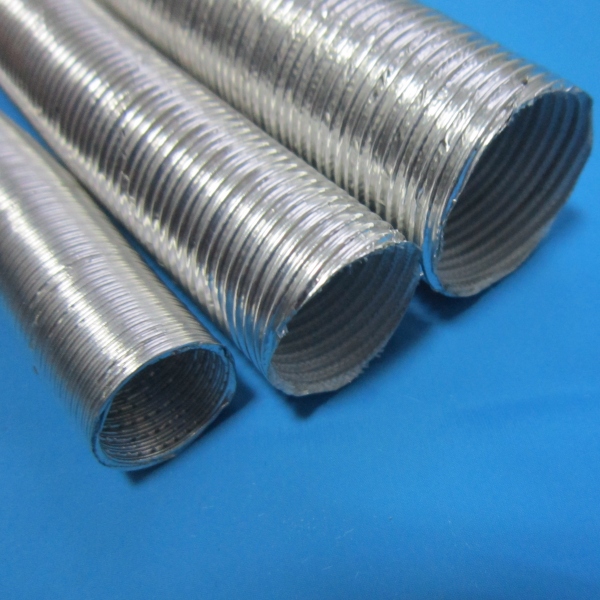

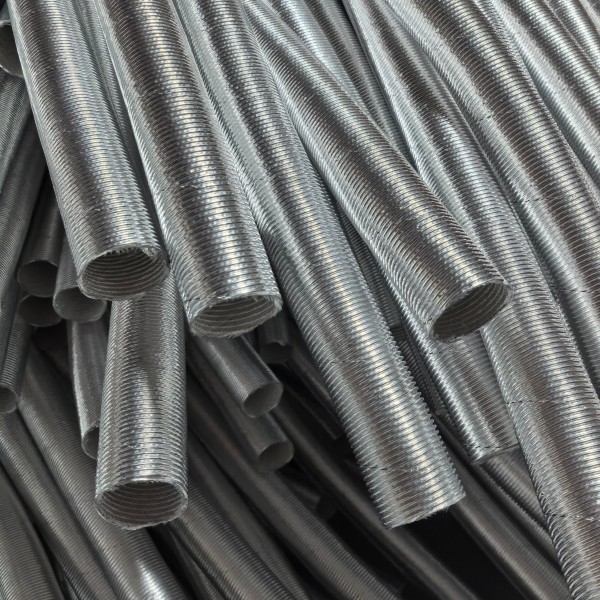

호일 단독형 튜브는 언제 고려해야 합니까?

도면에 주름진 알루미늄 커버가 요구되고 직물 내층에 대한 요구 사항이 없는 경우 호일 단독형 구조로 시작하십시오. 나열된 제품은 성형된 형태를 유지하므로, 기존 조립품 주변의 정의된 경로를 검토할 때 유용합니다.

실제 설치 상태에 따라 선택이 달라지도록 하십시오. 튜브가 꺾임 없이 배선될 수 있는지, 끝부분이 취약한 호스나 케이블 표면에 닿지 않는지, 지지대가 제 위치에 유지시켜 주는지 확인하십시오. 호일 층을 더 추가한다고 해서 테스트되지 않은 열 목표가 충족될 것이라고 가정하지 마십시오.

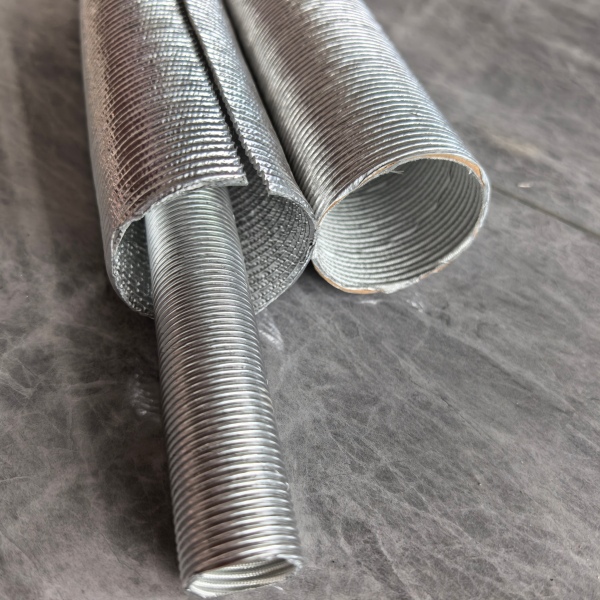

교체 부품을 구매할 때는 원래 부품의 절단 단면을 제안된 샘플과 비교하십시오. 외부 사진만으로는 오래된 부품에 호일, 유리섬유, 종이 또는 기타 안감이 포함되어 있는지 확인하지 못할 수 있습니다.

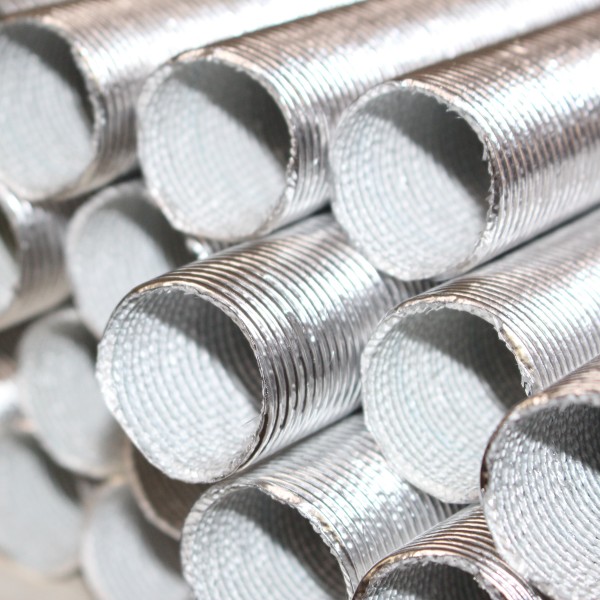

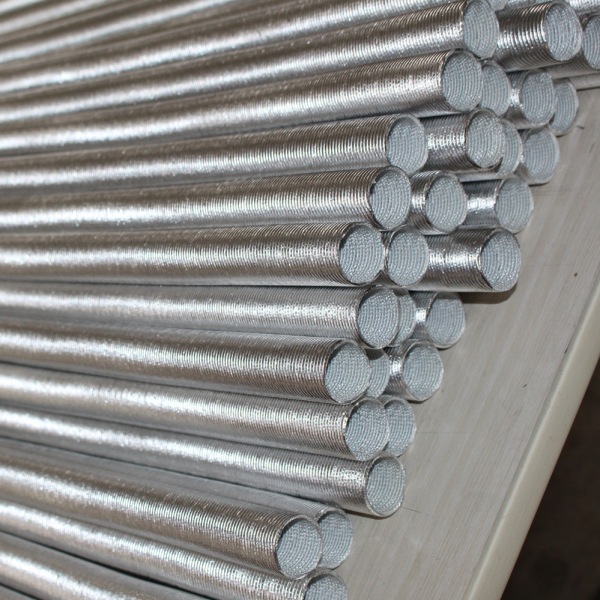

유리섬유 안감형 튜브는 언제 고려해야 합니까?

조립 사양에 복합 벽 또는 유리섬유 내부 표면이 필요한 경우 유리섬유 안감형 구조를 평가하십시오. 기존 BSTFLEX 제품은 냉각수, 에어컨 및 연료 라인 조립품을 포함하여 호스, 케이블 및 유체 라인 보호 용도를 나열하고 있습니다.

안감은 별도로 검토해야 합니다. 절단된 끝부분, 성형 후, 그리고 보호되는 부품이 안감에 닿으며 움직일 수 있는 모든 곳에서 안감의 상태를 검토하십시오. 유리섬유가 마찰을 자동으로 없애준다거나, 안감이 열원에서 더 작은 여유 공간을 허용한다고 가정하지 마십시오.

완벽한 구조 기준을 요청하십시오. “알루미늄 처리된 유리섬유 튜브”에 대한 일반적인 요청은 공급업체가 골판형 복합 튜브를 견적하고 있는지 아니면 부드러운 직물 슬리브를 견적하고 있는지 모호하게 만들 수 있습니다.

골판형 열 차단 튜빙은 부드러운 슬리빙과 같지 않습니다

열 차단 튜빙은 반사성 외면을 가진 재봉 또는 편조 직물 제품의 설명으로도 사용됩니다. 따라서 성형된 관형 벽이 필요한 경우 구매 주문서에 골판형 구조를 명시적으로 식별해야 합니다.

유연성을 유일한 기계적 요구사항으로 사용하는 대신 예상되는 설치 형태를 지정하십시오. 조립 중에 성형할 수 있는 튜브라는 이유만으로 연속적인 꺾임 운동에 적합하다고 인증된 것은 아닙니다. 경로가 반복적으로 움직이는 경우 벽을 선택하기 전에 애플리케이션 검토에 해당 움직임을 포함하십시오.

마찬가지로, 골판형 튜브가 확장형 편조와 같은 방식으로 큰 커넥터 위로 확장될 것이라고 가정하지 마십시오. 공칭 크기를 승인하기 전에 조립 순서를 확립하십시오.

내경이 아닌 부품의 외경을 기준으로 직경을 선택하십시오

외부 보호의 경우 관련 시작 치수는 덮을 부품의 바깥쪽 외곽선입니다. 예를 들어, 연료 호스의 내경은 외장이나 단부 피팅 위로 열 보호 튜브를 밀어 넣는 데 필요한 공간을 설명하지 않습니다.

튜브가 통과해야 하는 가장 큰 품목, 최종 보호 구간, 주변의 가용 공간을 기록하십시오. 튜브가 단부 피팅이 부착되기 전에 설치되는 경우 도면에 해당 순서를 명시하십시오. 조립 후 교체용인 경우 접근성을 별도로 검토하십시오.

보편적인 여유 치수를 일괄 적용하지 마십시오. 핏, 움직임, 고정 및 의도된 간격은 실제 조립품에 대해 합의해야 합니다. 유리섬유가 안감 처리된 튜브의 경우, 마감되지 않은 금속 직경 대신 완성된 제품의 사용 가능한 내부 개구부를 지정하십시오.

선택을 바꾸는 두 가지 설치 사례

이는 승인된 차량 레이아웃이 아닌 선택 예시입니다. 차량 또는 장비 제조업체의 간격 및 부품 요구사항을 유지하십시오.

비슷해 보이는 공기 덕트를 대체품으로 사용하지 마십시오

알루미늄 골판형 튜브는 부품 보호용 또는 공기 유도용으로 공급될 수 있습니다. 형태만으로는 그 용도를 확정할 수 없습니다. 예를 들어, APK Hot Air Ducting Pipe는 안쪽은 알루미늄, 중간은 종이, 바깥쪽은 플라스틱으로 설명되어 있으며, 이는 여기서 비교한 보호 튜브 중 어느 것과도 벽 구조가 같지 않습니다.

문의를 명확하게 유지하십시오. “호스 주변의 외부 커버”는 “가열된 공기를 운반하는 덕트”와 다릅니다. 두 제품 모두 구부러지거나 공칭 직경이 같다는 이유만으로 대체품을 승인하지 마십시오. 두 설명 모두 연소 배기가스를 담거나 가압 연료를 운반하는 적합성을 입증하지 못합니다.

연락처, 유지 관리 및 서비스 접근성 검토

다음 항목을 제안된 설계 검토 체크리스트로 간주하십시오. 프로젝트 엔지니어는 적용 가능한 한계와 승인된 부착 방법을 정의해야 합니다.

반사 튜브는 손상된 호스에 대한 수리가 아니며 해결되지 않은 누출을 숨기는 데 사용되어서는 안 됩니다. 유전체 절연, 압력 유지 또는 화염 인증의 증거로 열 보호 주장을 사용하지 마십시오.

관련 없는 온도 수치가 아닌 완성된 조립품을 비교하세요

의미 있는 비교를 위해, 두 후보 모두에 대해 동일한 보호 부품, 소스 위치, 설치 경로 및 작동 조건을 합의하십시오. 결과를 평가하기 전에 측정 위치와 수용 한계를 정의하십시오.

설치된 상태를 결정에 포함하세요. 열적 목표는 충족하지만 제자리에 유지될 수 없는 튜브는 허용 가능한 대체품이 아닙니다. 마찬가지로, 깔끔하게 장착된 커버라도 여전히 필요한 열적 증거가 필요합니다. 추가적인 진동, 유체 노출 또는 환경 요구사항은 적용 분야에서 요구하는 경우 별도로 지정해야 합니다.

경쟁사의 테스트 온도, 굽힘 반경 또는 열 감소율을 BSTFLEX 구조에 그대로 적용하지 마십시오. 제안된 부품 및 그 용도에 연계된 증거를 요청하십시오.
