알루미늄 흡기 열차폐판은 단순히 배기 장치와 에어 필터 사이 어딘가에 반사 패널을 배치했다고 해서 효과가 나타나는 것은 아닙니다. 그 성능은 차단막이 관련 복사열 경로를 막는지, 뜨거운 부품과의 간격을 유지하는지, 의도한 공기 흐름을 허용하는지, 그리고 엔진 운동과 진동 후에도 안정적으로 유지되는지에 따라 달라집니다.
따라서 OEM 및 맞춤 제작 프로젝트의 경우, 재질 사양은 설치 형상과 함께 개발되어야 합니다. 합금, 템퍼, 판재 두께도 중요하지만, 차폐판 외형, 플랜지 방향, 마운팅 포인트, 정비 접근성 및 흡기 온도 센서의 위치도 중요합니다.
BSTFLEX는 엠보싱 알루미늄 열차폐판 소재를 공급하며, 이는 맞춤형 엔진룸 차단막으로 절단, 절곡 및 성형할 수 있습니다. 이 가이드는 유연한 덕트, 후드 단열재 또는 접착식 단열 매트보다는 강성 알루미늄 흡기 차폐판의 설계 및 주문에 초점을 맞춥니다.
흡기 열차폐판이라는 문구는 여러 가지 다른 부품을 가리킬 수 있습니다. 시트를 선택하거나 블랭크를 개발하기 전에 온도나 노출 열을 제어해야 하는 부품을 확인하십시오.
인근 배기 매니폴드로부터 노출된 필터를 보호하도록 설계된 차폐판은 에어박스를 터보차저와 분리하는 패널과 다릅니다. 첫 번째는 넓은 시야선(line-of-sight) 커버리지가 필요할 수 있습니다. 두 번째는 주의 깊게 제어된 간격과 마운팅 포인트를 갖춘 소형 성형 차단막이 필요할 수 있습니다.
프로젝트 요구사항에 보호 대상 부품과 허용 조건 명시하십시오. "엔진룸 열 감소"는 양산 부품을 정의하기에 너무 광범위합니다.
엔진룸 열은 여러 방향에서 흡기 시스템에 도달할 수 있습니다. 일반적인 열원으로는 배기 매니폴드, 터보차저 터빈 하우징, 다운파이프, 촉매 변환기 섹션, 배기 크로스오버 또는 흡기 경로 근처에 위치한 기타 뜨거운 조립품이 있습니다.
열원, 보호 대상 부품 및 제안된 차폐판을 보여주는 조립도로 시작하십시오. 필터, 파이프 또는 에어박스의 위치에서 뜨거운 표면의 어떤 부분이 패널 주위로 직접 노출되어 보이는지 확인하십시오.
차단막이 열원의 중앙을 가리면서도 가장자리의 러너, 플랜지 또는 터빈 출구를 노출시킬 수 있으므로 이 시야선 검토는 중요합니다. 판재 두께를 늘린다고 해서 불완전한 커버리지가 수정되지는 않습니다.
첫 번째 시제품을 사용하여 다음 사항을 확인하십시오:
강성 알루미늄 차단막은 일반적으로 열원과 간격을 두었을 때 가장 유용합니다. 직접 접촉하면 전도 경로가 형성되어 시트의 역할이 분리된 복사 차단막에서 접촉층으로 변경됩니다.
모든 엔진룸에 맞는 보편적인 에어 갭은 없습니다. 필요한 간격은 열원 온도, 패널 크기, 공기 흐름, 마운팅 배치, 엔진 운동 및 보호 대상 부품의 온도 제한에 따라 달라집니다.
도면에는 정지 상태의 설치 간격뿐만 아니라 최소 작동 간격을 정의하십시오. 다음 항목을 검토하십시오:
차량이 정지해 있을 때 터보차저와 간격을 유지하는 차폐판이라도 움직임을 고려하지 않으면 부하가 걸렸을 때 터보차저와 접촉할 수 있습니다.
알루미늄은 경량이고 성형성이 뛰어나며 넓은 엔진룸 패널에 적합하기 때문에 흡기 측 차단막으로 매력적입니다. 최종 결과는 여전히 선택한 합금, 템퍼, 두께, 표면 상태 및 부품 형상에 따라 달라집니다.

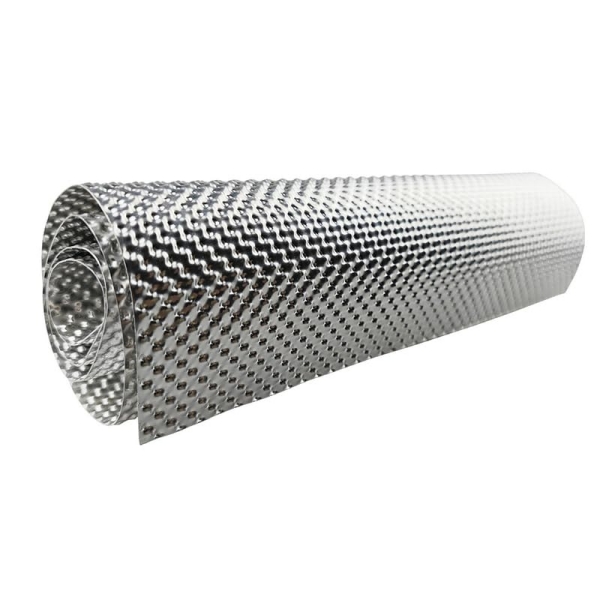

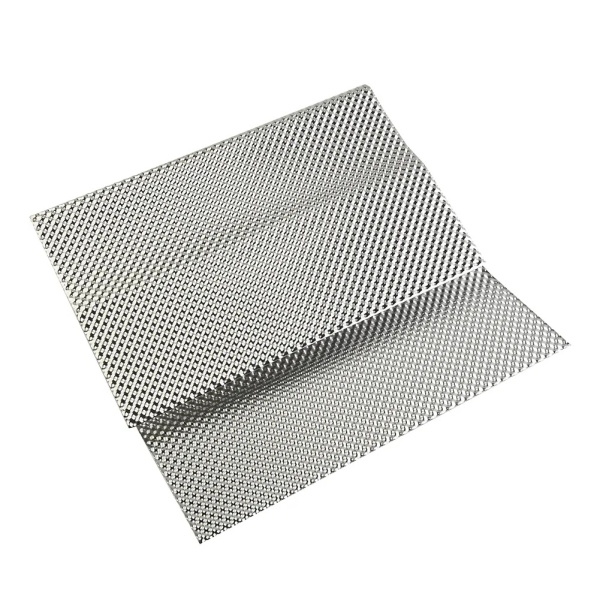

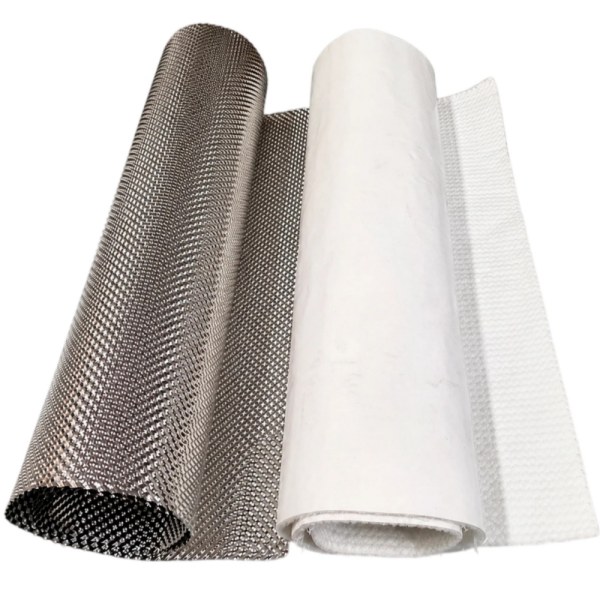

BSTFLEX는 경량 열 장벽 성형용 엠보싱 알루미늄 시트를 공급합니다. 엠보싱 처리된 프로파일은 완전히 평평한 얇은 시트에 비해 구조적 안정성을 높여주어, 패널이 절단 및 벤딩 후에도 설계된 형태를 유지하도록 돕습니다.
합금 선택을 위해 다음을 검토하십시오: 1050, 1100, 3003 및 5052 알루미늄 차열판 소재. 등급 번호만 보고 합금 대체품을 승인하지 마십시오. 템퍼 및 성형 요구 사항도 반드시 고려해야 합니다.
흡기 차열판에는 종종 지지되지 않는 넓은 면적, 곡면 또는 좁은 장착 탭이 포함됩니다. 얇고 평평한 시트는 취급 중에 구부러질 수 있으며, 필요한 강성을 얻기 위해 추가적인 비드, 접힘 또는 브래킷이 필요할 수 있습니다.
엠보싱 표면은 소재에 3차원 형상을 도입합니다. 이는 다음에 도움이 될 수 있습니다:
엠보싱 처리가 올바른 장착이나 이격 거리를 대체하지는 않습니다. 또한 베이스 합금의 온도 제한을 높여주지도 않습니다. 패턴의 구조적 역할은 자동차 방열판에 엠보싱 금속을 사용하는 이유에서 자세히 설명합니다.
흡기 차단막은 흡기 장치나 엔진룸 냉각 시스템에 필요한 공기 통로를 의도치 않게 막지 않으면서 불필요한 복사열 노출을 방지해야 합니다.
오픈 필터 흡기 시스템을 장착할 때는 필터가 공기를 공급받는 위치를 정해야 합니다. 필터를 감싸고는 있지만 뜨거운 엔진룸 공기만 유입되게 하는 배플(격벽)은 원하는 결과를 얻지 못할 수 있습니다. 성형된 격벽을 사용하면 엔진룸의 뜨거운 부분과 필터를 분리하면서 더 시원한 공기 유입구 쪽으로 통로를 확보할 수 있습니다.
밀폐형 에어박스의 경우, 금속 차폐막이 박스 벽을 보호하는지 혹은 에어박스 자체가 이미 필요한 격리를 제공하는지 검토하십시오. 흡기 덕트, 배수 경로, 고정 클립 또는 필터 교체를 방해하는 패널을 추가하지 마십시오.
흡기 열 차단막과 흡기 덕트는 서로 다른 부품입니다. 유연한 예열기 호스, PAP 또는 APK 덕팅 및 온풍 라우팅은 다음 범주에 속합니다.열 보호 튜브 및 온풍 덕트 제품군, 엄격한 p56 시트 재료 사양에는 해당되지 않습니다.
평평한 판은 초기 장착 확인용으로는 충분할 수 있으나, 양산형 배리어에는 성형된 가장자리가 필요한 경우가 많습니다. 플랜지는 국부적 강성을 향상시키고, 커버리지를 높이며, 장착 면을 생성할 수 있습니다.
일반적인 특징은 다음과 같습니다:
모든 플랜지는 평평한 블랭크를 변경합니다. 양산 외곽선이 승인되기 전에 플랜지 높이, 방향, 꺾임 위치 및 최종 간격을 정의하십시오.
의도적으로 설계되고 검증된 배치가 아닌 경우, 밀폐된 공간이 형성될 때까지 배리어를 확장하지 마십시오. 더 큰 실드가 자동으로 더 좋은 실드인 것은 아닙니다.
장착 시스템은 기계적 내구성과 열적 거동 모두에 영향을 미칩니다. 뜨거운 배기 부품에 직접 부착된 브래킷은 실드로 열을 전도할 수 있는 반면, 차체 장착형 또는 흡기 측 지지대는 다른 경계 조건을 생성할 수 있습니다.
조립 도면에 각 체결점과 이를 지지하는 구조물을 표시하십시오. 다음을 검토하십시오:
제대로 성형되지 않은 패널을 체결구를 이용해 억지로 제자리에 당겨 맞추지 마십시오. 자유 상태의 형상은 조립 시 탭에 제어되지 않는 응력이 가해지지 않도록 설치 형상에 충분히 가까워야 합니다.
최신 흡기 시스템에는 공기 질량 센서, 흡기 공기 온도 센서 또는 통합 센싱 모듈이 포함될 수 있습니다. 실드는 복사열 노출로부터 하우징과 커넥터를 보호할 수 있지만, 의도된 공기 흐름 경로를 변경하거나 센서 정비를 불가능하게 만들어서는 안 됩니다.
온도 센서를 사용하여 실드를 평가할 때는 테스트에 다음 항목이 기록되는지 확인하십시오:
이러한 값들은 서로 다른 질문에 대한 답변입니다. 실드 표면 온도가 낮다고 해서 흡기 공기 온도가 정확히 그만큼 변했다고 증명할 수는 없습니다.
실드는 해당 부품에 부여된 요구사항에 따라 검증되어야 합니다. 예를 들어, 에어박스 벽면으로의 복사열 노출을 줄이거나 배선 커넥터를 허용 온도 이하로 유지해야 할 수 있습니다.
엔진 출력, 흡기 밀도 또는 차량 성능에 관한 주장은 완전한 흡기 및 엔진 시스템에 대한 광범위한 테스트를 필요로 합니다. 반사형 알루미늄 시트를 사용했다는 사실만으로 이를 유추해서는 안 됩니다.
유용한 개발 테스트는 설치 및 작동 조건을 명확하게 기록합니다:
| 테스트 항목 | 기록할 정보 |
|---|---|
| 작동 조건 | 차량 속도 또는 테스트 셀 공기 흐름, 엔진 부하, 지속 시간 및 주변 조건 |
| 열원 | 부품 및 측정 위치 |
| 실드 | 소재, 두께, 형상, 장착 및 측정 지점 |
| 보호 대상 부품 | 표면 또는 커넥터 위치 및 허용 한계 |
| 흡기 데이터 | 센서 위치 및 값이 내부 공기, 부품 표면 또는 주변 공기 중 무엇을 나타내는지 여부 |
| 비교 | 승인된 기준선과의 동일한 설치 및 작동 주기 |
설치 외곽선이 설정되면 평판 블랭크를 생성합니다. 벤딩, 모서리 꺾임, 장착 탭 및 성형 후 트림 작업에 필요한 소재를 포함하십시오.
BSTFLEX는 현재 300 × 500 mm, 500 × 500 mm, 500 × 700 mm 및 1 m × 1 m 규격의 엠보싱 알루미늄 시트를 제공하고 있으며, 요청 시 맞춤형 크기도 가능합니다. 면적만이 아닌 사용 가능한 블랭크 수율에 따라 구매할 시트를 선택하십시오.
상세한 블랭크 및 네스팅 고려 사항은 다음을 참조하십시오: OEM 제작용 알루미늄 열차단 시트 규격.
평면 전개도에 명시해야 할 사항:
필터, 파이프 또는 에어박스에서의 시야를 검토하십시오. 가장자리에 뜨거운 부품이 계속 보이는 경우, 소재 두께를 늘리기 전에 외곽선을 조정하거나 성형된 리턴을 추가하십시오.
예상되는 움직임과 공차 전반에서 최소 작동 간격을 측정하십시오. 간헐적인 접촉을 감수하는 대신 패널이나 마운팅 시스템의 위치를 재조정하십시오.
공기 유입구를 정의하고 전체 엔진룸 어셈블리에서 실드를 확인하십시오. 필요한 개구부 면적을 유지하고 덕트, 클립 또는 필터 정비를 방해하지 않도록 하십시오.
탭 형상, 휨 위치, 모서리 상태, 구속 및 진동을 검토하십시오. 고장 메커니즘을 파악하지 않은 채 더 두꺼운 판재로 변경하면 문제를 해결하는 대신 다른 곳으로 이동시킬 수 있습니다.
최종 블랭크 및 성형 순서를 기록한 다음, 새 시트에서 부품을 다시 제작하십시오. 수동으로 보정된 샘플은 반복 가능한 생산 공정을 확립하지 못합니다.
성형된 흡기 실드는 흡기 시스템 근처에 배치된 국부적인 금속 배리어입니다. 후드 단열재는 넓은 보닛 또는 후드 영역을 덮으며 열 및 방음 기능을 결합할 수 있습니다.
이러한 제품을 상호 교환 가능한 것으로 취급해서는 안 됩니다. 언더후드 라이너 또는 보닛 단열재 요구 사항의 경우 별도의 후드 엔진룸 열 차단 장치 제품을 사용하십시오. 흡기와 국부적인 고열원 사이의 단단한 배리어의 경우 p56 엠보싱 알루미늄 시트가 더 적절한 소재 출발점입니다.
단단한 시트는 자체 지지형 또는 브래킷 지지형 배리어로 장착됩니다. 접착제가 뒷면에 있는 소재는 다른 표면에 접착됩니다. 두 가지 구조는 설치 요구 사항이 다르며 하나의 일반 사양을 공유해서는 안 됩니다.
고객이 접착식 라이너나 peel-and-stick 열 배리어를 필요로 하는 경우, 열 및 열 차단 장치 배리어 제품군을 검토하십시오. 성형된 공기 간극 배리어의 경우 알루미늄 시트, 블랭크 및 마운팅 기능을 지정하십시오.
| RFQ 필드 | 제공할 정보 |
|---|---|
| 보호되는 부품 | 필터, 에어박스, 흡기 파이프, 센서, 배선 또는 기타 부품 |
| 열원 | 배기 매니폴드, 터보차저, 다운파이프 또는 기타 열원 |
| 설치 모델 | 조립 도면, 3D 모델, 사진 또는 실제 샘플 |
| 소재 | 필요한 알루미늄 합금 및 템퍼, 또는 공급업체 검토 요청 |
| 기본 금속 두께 | 제어되는 경우 지정된 두께(gauge) 및 공차 |
| 엠보싱 | 패턴 기준, 방향 및 모든 평면 구역 |
| 실드 형상 | 마감 외곽선, 플랜지, 탭, 구멍, 슬롯 및 가장자리 상세 정보 |
| 여유 공간 | 고온 및 움직이는 부품과의 저온 및 최소 작동 간격 |
| 공급 범위 | 시트, 절단된 블랭크 또는 성형된 부품 |
| 검증 | 보호된 부품, 측정 위치, 듀티 사이클 및 허용 기준 |
| 수량 | 프로토타입 수량, 배치 크기 및 예상 연간 소요량 |
알루미늄은 엔진룸 패널로 절단 및 성형할 수 있으므로 가벼운 성형 흡기 장벽으로 흔히 고려됩니다. 정확한 합금, 템퍼, 두께 및 형상은 단순히 알루미늄으로만 지정하는 것이 아니라 설치 환경에 맞게 선택해야 합니다.
분리된 장벽은 일반적으로 금속 간 접촉으로 인한 직접적인 전도 경로를 방지합니다. 필요한 간격은 열원, 움직임, 기류 및 보호 부품 한계에 따라 설정해야 하며, 단일한 범용 치수는 존재하지 않습니다.
자동으로 그런 것은 아닙니다. 의도된 공기 유입구, 배수구, 정비 접근성 및 엔진룸 기류를 유지하면서 관련 고온 측 노출을 차단해야 합니다. 완전한 밀폐형 구조에는 자체적인 공기 공급 설계가 필요합니다.
아니요. 두께는 강도와 성형성에 영향을 미치지만, 커버리지, 장착부, 에어 갭 및 엠보싱 형상 또한 결과에 영향을 미칩니다. 불필요한 두께는 불완전한 복사 차단막을 보완하지 못한 채 무게만 늘어나게 합니다.
예. BSTFLEX 엠보싱 알루미늄 시트는 맞춤형 장벽을 위해 절단, 접기 및 성형이 가능합니다. 공급 범위를 올바르게 검토할 수 있도록 마감 형상, 블랭크 요구 사항 및 장착 세부 정보를 제공해 주십시오.
형상이 관련 열 경로를 차단하고 안전한 여유 공간을 유지하는 경우 둘 이상의 부품을 보호할 수 있습니다. 단, 보호되는 각 부품은 여전히 고유한 허용 기준을 가져야 합니다.
BSTFLEX는 도면, 샘플 및 프로젝트 요구 사항에 따라 시트 공급 및 맞춤형 열 차단막 개발을 지원합니다. 문의가 원자재, 절단된 블랭크 또는 완성된 성형 부품 중 어떤 것인지 명시해 주십시오.
BSTFLEX는 엔진룸, 흡기, 차체 하부 및 기타 복사열 차단 프로젝트용 엠보싱 알루미늄 열 차단막 시트를(을) 공급합니다.
엔진룸 레이아웃, 보호 부품, 열원 위치, 필요한 소재, 블랭크 또는 완성품 치수 및 프로토타입 수량을 보내주세요. 최소 사용 가능 여유 공간을 포함하고 센서, 덕트 또는 정비 접근 제한 사항이 있는지 확인해 주세요.
더 뜨겁거나 기계적으로 더 까다로운 실드 위치의 경우, BSTFLEX는 별도의 소재 옵션으로 엠보싱 스테인리스 스틸 열 차단막 소재 또는 합금 625 인코넬 열 차단막 소재도 검토할 수 있습니다.
소재, 성형, 프로토타입 및 OEM 생산 검토를 위해 흡기 열 차단막 도면과 견적 요청(RFQ)을 BSTFLEX에 보내주세요.
