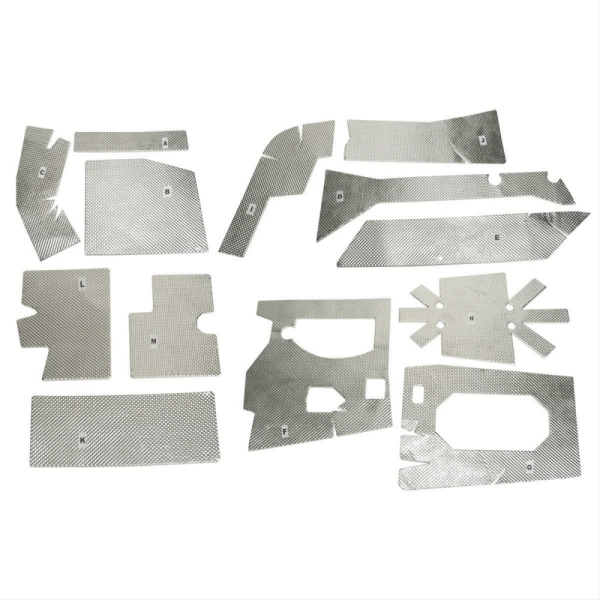

맞춤형 다이컷 열 차단재는 특정 조립품에 필요한 구멍, 슬롯 및 개구부가 포함된, 정해진 외곽선으로 절단된 반사 시트 또는 단열 복합재입니다. 구매자는 생산 라인에서 다듬어야 하는 직사각형 시트를 받는 대신, 도면과 대조하여 확인할 수 있는 완성된 부품을 지정합니다.
외곽선은 해당 사양의 한 부분일 뿐입니다. 재질 구조, 두께, 반사면 방향, 부착 방식 및 치수 허용 기준을 모두 합의해야 합니다. 정확하게 위치한 구멍은 부적절한 접착제를 보완할 수 없으며, 올바른 재질 역시 잘못된 위치의 절개면을 보완할 수 없습니다.
BSTFLEX는 다음을 공급합니다. 다이컷 열반사 매트자동차 및 산업용 열 보호를 위한 제품입니다. 이 가이드는 설치 요구 사항을 맞춤형 열 차단 부품의 도면 및 구매 사양으로 전환하는 방법을 설명합니다.
다이컷 부품은 동일한 커버리지 패턴이 반복적으로 사용될 때, 장착 구멍이 조립품과 정렬되어야 할 때, 또는 매 설치 시마다 주변 부품 주위를 다듬어야 할 때 평가해 볼 가치가 있습니다. 일반적인 요청 사항으로는 엔진 커버 장벽, 격벽 패널, 국소형 열 차단 패치 및 산업용 장비 커버 라이너가 있습니다.
초기 배치 연구의 경우 직사각형 블랭크가 여전히 유용할 수 있습니다. 형상이 안정화되면 변환된 부품의 비용과 자재 취급, 마킹, 절단, 스크랩 제거 및 결과 검사 등 사내 전체 공정 비용을 비교하십시오. 다이컷팅은 일회성 시트에 단순히 공정을 추가하는 것이 아니라 명확한 조립 문제를 해결해야 합니다.
이 문서는 유연한 시트 및 매트 부품에 관한 것입니다. 평면 다이컷 블랭크는 성형된 금속 차단막이나 조립된 3차원 커버와 다릅니다. 견적을 요청하기 전에 필요한 마감 상태가 무엇인지 확인하십시오.
재질 선택은 절단, 취급 및 부착해야 하는 요소를 결정합니다. 반사 표면, 단열 기재, 층간 결합재 및 사용되는 경우 장착 접착제를 지정하십시오. 각 층을 독립적으로 선택하고 나중에 적합성을 확인하는 대신, 사용 가능한 설치 두께를 포함하십시오.
| 재질 시작점 | 변환된 부품에 대해 정의해야 할 사항 |
|---|---|
| 접착제가 부착된 알루미늄 유리섬유 열 차단 매트 | 반사 알루미늄 표면, 유리섬유 층, 완성된 두께 및 접착제 뒷면. 접착 면과 장착면 요구 사항을 식별하십시오. |
| 접착제가 부착된 알루미늄 실리카 열 차단 장벽 | 직조 실리카 기재, 반사 표면 및 뒷면. 섬유 정격을 완제품 한계로 사용하는 대신 전체 적층 사양을 확인하십시오. |
| 알루미늄 방음 열 차단재 | 스티치 본드 유리섬유 니들 매트, 스탬핑 또는 천공 호일 표면 및 설치된 두께. 방음 요구 사항은 열 보호와 별도로 지정하십시오. |
이는 검토를 위한 시작 구조입니다. 절단 가능성, 뒷면 세부 정보 및 완성된 사양은 선택한 재질에 대해 확인됩니다. 더 넓은 열 차단재 제품군시트 및 매트 옵션을 추가로 제공합니다.
단위, 부품 번호 및 개정 번호가 포함된 치수 도면을 제공하십시오. 도면이 반사면을 보여주는지 접착면을 보여주는지 식별하십시오. 대칭적인 외곽 윤곽이라도 오프셋 구멍이나 비대칭 배면 세부 사항을 포함할 수 있으므로 방향을 명시해야 합니다.
정의된 기준 모서리, 중심선 또는 장착 지점에서 중요한 피처의 위치를 지정합니다. 이러한 기준은 공급업체와 입고 검수자가 부품을 검사할 수 있는 공통 기반을 제공합니다. 디지털 커팅 프로필이 도면과 함께 제공되는 경우, 어떤 문서가 치수를 제어하는지 명시하고 샘플링 전에 불일치 사항을 해결하십시오.
| 도면 항목 | 표시할 정보 |
|---|---|
| 외부 프로필 | 전체 치수, 곡선부, 노치, 모서리 세부 사항 및 중요 커버리지 경계. |
| 구멍 및 슬롯 | 크기, 위치 및 기능: 장착, 위치, 부품 간섭 방지 또는 정비 접근. |
| 레이어 구조 | 면재, 기재, 배면 및 명시된 두께에 접착제나 이형지가 포함되는지 여부. |
| 방향 | 열을 향하는 면, 접착 면, 설치 방향 및 해당하는 경우 좌측 또는 우측 버전. |
| 부착 영역 | 승인된 고정 지점, 필수 접착제 도포 범위 및 접착제가 없어야 하는 모든 영역. |
| 치수 수용 기준 | 피처별 공차 및 유연한 부품이 측정되는 상태. |
| 모서리 요구 사항 | 검토를 위해 요청된 허용 가능한 절단 상태 및 모든 가장자리 보호 또는 보강. |
사진이나 실물 샘플은 배치 확에 도움이 될 수 있지만, 누락된 치수를 무단으로 대체해서는 안 됩니다. 교체 부품의 경우, 복사하지 않아야 할 마모되거나 늘어난 또는 손상된 특징부를 식별하십시오. 생산 승인 전에 통제된 도면에 합의하십시오.
장착 구멍, 접근 개구부 및 자유 커버리지 가장자리가 반드시 동일한 치수 공차를 가질 필요는 없습니다. 조립 적합성을 결정하는 특징부를 표시하고 그것이 무엇을 위치시키는지 설명하십시오. 중요한 구멍 위치를 정의되지 않은 상태로 둔 채 모든 가장자리에 불필요하게 엄격한 일반 공차를 적용하는 것을 피하십시오.
모든 다이컷 열 차단재 소재에 적합한 단일 공차는 존재하지 않습니다. 라미네이트, 두께, 부품 크기, 특징부 형상 및 제안된 절단 방법에 대해 요청된 한계를 검토하십시오. BSTFLEX는 개별 도면에 대해 달성 가능한 공차를 확인하며, 정밀 다이 컷이라는 용어는 합의된 치수 요구 사항을 대체할 수 없습니다.
유연한 부품의 경우 검사 조건도 정의하십시오. 소재가 장력 없이 평평하게 놓인 상태로 검사되는지, 라이너가 부착된 상태인지, 또는 합의된 고정구에서 지지되는지 명시하십시오. 압축이 결과에 영향을 미치는 경우 두께 측정 방법을 지정하십시오. 구멍이 템플릿과 일치할 때까지 부품을 늘리는 방식은 승인된 검사 절차에서 그러한 설치된 조건을 명시적으로 요구하지 않는 한 규정 준수를 입증하는 데 사용되어서는 안 됩니다.

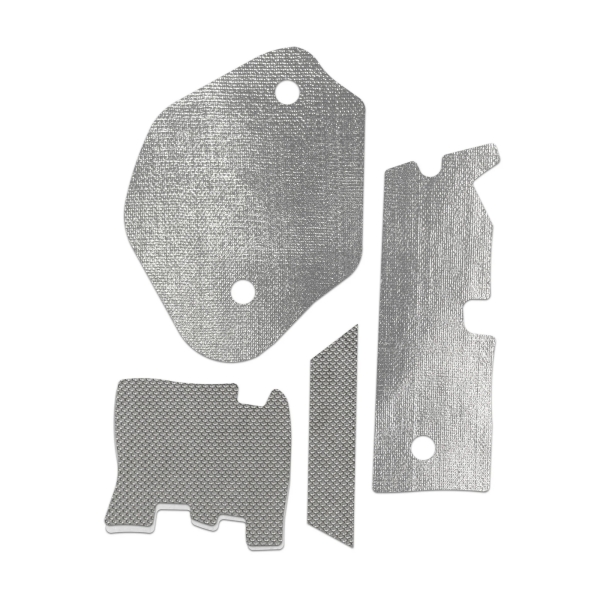

두 개의 장착 구멍으로 위치가 지정되고 커넥터 주변에 더 큰 개구부가 있는 패널 장벽을 고려하십시오. 이것은 예시적인 도면 검토이며, BSTFLEX 치수 사양이 아닙니다.
위치 결정 구멍은 조립 기준에 상대적인 합의된 위치가 필요합니다. 커넥터 개구부는 설치 및 정비를 위한 충분한 클리어런스가 필요하며, 바깥쪽 가장자리는 지정된 고온 구역을 커버해야 합니다. 이러한 기능을 분리하면 세 가지 특징부 모두에 동일한 공차를 할당하는 것보다 더 명확한 검수 계획을 제공할 수 있습니다.
접착제가 부착된 다이컷 차열 쉴드의 경우, 실제 장착 기재 및 코팅, 접착제 계면에서의 예상 온도 및 환경 노출을 확인하십시오. 접착제가 전체 뒷면에 적용되는지 혹은 지정된 영역에만 적용되는지 확인하십시오. 부분적인 접착제 도포는 검토해야 하는 제조 요구사항이지, 모든 소재의 당연한 특성이 아닙니다.
작업자가 부품을 어떻게 취급하고 배치할지 설명하십시오. 이형지는 설치 전 점착제를 보호하며, 이형지를 제거할 때 유연한 차단재의 형태가 일그러져서는 안 됩니다. 분할 이형지, 연장된 이형지 가장자리 또는 풀 탭과 같은 특별 요청 사항은 선택한 구조에 대한 실현 가능성을 확인할 수 있도록 견적 요청 시 제출해야 합니다.
접착제 및 소재 승인을 외곽선 승인과 별도로 유지하십시오. 정확하게 절단된 부품이라도 부적합한 코팅에는 접착되지 않을 수 있습니다. 선택한 백킹의 준비 및 도포 지침을 따르고, 의도한 표면에서 접착력을 검증하십시오.
개구부 사이의 좁은 브리지, 길고 지지되지 않는 탭, 테두리에 가까운 작은 구멍을 표시해 두십시오. 이러한 요소들이 손상 없이 절단, 포장 및 설치될 수 있는지 검토하십시오. 디자인이 허용하는 경우, 툴링을 승인하기 전에 수정된 외곽선이나 추가 지지대에 대해 논의하십시오.
절단면에서 허용되는 기준을 정의하십시오. 느슨한 섬유, 손상된 표면 마감재, 접착제 전이 또는 층 분리에 대해서는 합의된 검사 기준이 있어야 합니다. 실링된 가장자리, 보강재 또는 추가 마감에 대한 요구사항은 별도의 확인이 필요합니다. '도면에 따른 절단(cut to drawing)'이라는 문구가 공급업체로 하여금 사용 중 어떤 가장자리 상태가 중요한지 짐작하게 해서는 안 됩니다.
도면 검토부터 시작하십시오: 외곽선, 주요 홀 위치, 두께, 적층 방향 및 절단 품질. 그런 다음 제안된 부착 방식을 사용하여 샘플을 의도된 패널에 맞춰봅니다. 커넥터, 배수구, 점검구 및 탈부착형 커버에 계속 접근할 수 있는지 확인하십시오.
프로젝트에 필요한 열 및 내구성 평가를 실행하십시오. 관련 작동 조건과 보호 측 온도 기록을 남기고, 노출 후 체결 부위와 적층판을 검사하십시오. 치수 승인은 적합성을 확립할 뿐, 내열성, 접착제 내구성 또는 음향 성능을 확립하지 않습니다.
계획된 양산 공정과 다른 공정을 사용하여 초기 시제품을 제작한 경우, 그 차이점을 명시하십시오. 핏 샘플(fit sample)은 치수와 형상을 확인하는 데 유용한 반면, 반복 공급에 대한 승인은 합의된 양산 구조와 공정을 나타내야 합니다.
완제품 가격은 외부 길이와 너비 그 이상에 따라 달라집니다. 재료 사양, 커팅 레이아웃, 좁은 형상, 내부 스크랩 제거, 필요한 검사 및 포장 모두 작업 공정에 영향을 미칠 수 있습니다. 동일한 도면 개정본, 재료 및 납품 형식을 기준으로 견적을 비교하세요.
프로토타입 수량, 생산 배치 크기 및 예상 연간 수요를 구분하세요. 반복 주문 단가와 별도로 툴링 또는 샘플 비용을 명시하세요. 최소 주문 수량과 납품 일정은 일반적인 판재 제품 목록에서 유추하는 것이 아니라 프로젝트에 대해 확정됩니다.
재료비가 저렴하다고 해서 반드시 설치 비용이 낮아지는 것은 아닙니다. 승인된 부품을 납품하는 데 필요한 사용 가능한 재료의 양, 가공 작업 및 조립 처리를 평가하세요.
OEM 공급의 경우, 승인된 구조, 도면 개정본, 검사 요구 사항 및 포장 지침을 주문서에 기록하십시오. 설치 전에 유사해 보이는 변형 제품을 구별할 수 있도록 라벨 정보와 포장 수량을 정의하세요.
BSTFLEX의 맞춤형 커팅, 다이커팅 및 포장 서비스에는 성형 부품, 구멍, 수량별 포장 및 라벨링이 포함됩니다. 운송 중 휨, 오염 또는 손상으로부터의 보호를 포함하여 선택한 부품의 최종 형식을 합의하세요.
재료, 백킹, 외곽선 또는 설치 조건이 변경되면 영향을 받는 승인 요구 사항을 검토하세요. 변경 사항을 기록하지 않고 이전 부품 번호를 재사용하면 어떤 구조가 테스트되었고 어떤 버전이 공급되고 있는지 파악하기 어려워집니다.
치수가 기재된 스케치, 템플릿 또는 기존 샘플로 검토를 시작할 수 있습니다. 설치 요구 사항과 아직 알려지지 않은 치수를 파악하세요. 생산 전에 최종 도면과 허용 가능한 파일 형식을 확인하세요.
둘 이상의 후보 재료에 대해 외곽선을 제출할 수 있지만, 각 구조는 타당성 및 적합성 검토가 필요합니다. 두께, 유연성, 백킹 및 모서리 거동에 따라 패턴이나 설치를 변경해야 할 수 있습니다.
아니요. 다이커팅은 모양을 정의합니다. 열적 적합성은 접착제를 사용하는 경우를 포함하여 재료 구조 및 설치 조건에 따라 달라집니다. 맞춤형 외곽선이 패널 보호 시트를 직접 배기 단열재로 바꿔주지는 않습니다.
용도, 열원 위치, 보호 측 타겟, 가용 여유 공간, 선호하는 재료 및 부착 방법을 포함하세요. 도면 개정본, 주요 공차, 샘플 수량 및 생산 예측을 추가하세요.
완제품 형상의 경우 다음으로 시작하세요. BSTFLEX 다이컷 열반사 매트. 보다 광범위한 공급 계획을 위해 당사의 열 장벽 소재 제조 및 OEM 공급을(를) 확인하세요.
도면과 작동 요구 사항을 BSTFLEX에 보내주시면 소재 검토, 샘플 계획 및 맞춤형 다이컷 열 차단막 견적을 제공해 드립니다.
