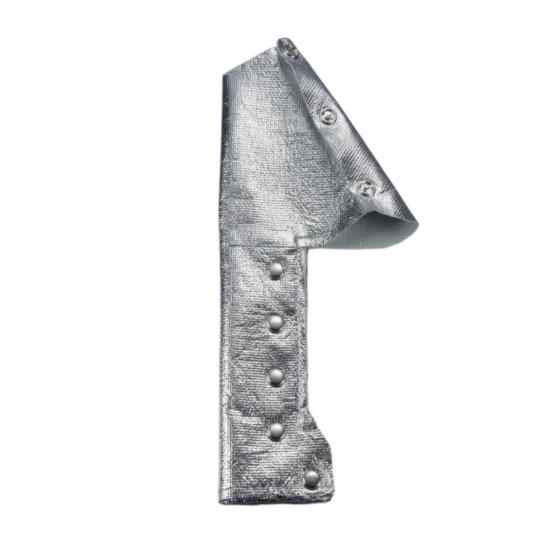

그만큼맞춤형 알루미늄 도금 유리섬유 자동차 열 차폐판열 보호 부품은 호스, 튜브, 와이어 하니스, 센서, 밸브, 커넥터 또는 기계 어셈블리와 같은 보호 대상의 형상에 맞춰 제작되는 유연한 열 보호 구성 요소입니다. 일반적인 직선형 열 슬리브와 달리, 각 보호 부품은 평면형, 접이식 커버, 가지 모양의 랩 또는 완전한 3차원 밀폐형으로 제작될 수 있습니다.
반사성 알루미늄 외피는 배기 매니폴드, 터보차저, EGR 시스템 및 기타 고온 엔진 부품에서 발생하는 복사열 전달을 줄이는 데 도움을 줍니다. 유리섬유 직물은 구조적 보강 및 단열 기능을 제공합니다. 단열 성능 향상, 충격 흡수 또는 소음 감소가 필요한 경우 유리섬유 단열재, 산화 처리된 섬유 펠트 또는 탄화 펠트와 같은 추가 층을 적용할 수 있습니다.
BSTFLEX는 고객 도면, 원본 샘플, CAD 데이터 또는 설치 실측 자료를 바탕으로 맞춤형 자동차용 열 차폐 장치를 제작합니다. 치수, 적층 구조, 고정 방식, 모서리 처리 및 절단부는 OEM 생산, 교체 프로그램 및 특정 용도의 열 관리 프로젝트에 맞게 조정할 수 있습니다.
구성 요소별 맞춤형 유연 열 보호
최신 엔진룸에는 배기 파이프, 터보차저 하우징, 촉매 변환기 및 배기가스 처리 시스템 근처에 열에 민감한 부품들이 위치해 있습니다. 기존의 원통형 슬리브는 분기부, 커넥터, 클립, 센서 또는 부품 직경의 변화 부위에 맞지 않을 수 있습니다.
이 맞춤형 자동차 열 차폐막은 이러한 특징들을 고려하여 설계되었습니다. 전기 커넥터, 장착 브래킷, 분기선, 클립 및 서비스 지점을 위한 개구부를 원하는 위치에 배치할 수 있습니다. 접는 선과 연결 부분을 통해 완성된 차폐막은 아래 부품에 불필요한 압력을 가하지 않고 불규칙한 윤곽을 따라 제작될 수 있습니다.
설계에 따라 완성품은 다음과 같은 기능을 수행할 수 있습니다.자동차용 열 보호 슬리브, a유연한 열 차폐 패드탈부착형 단열 커버 또는 부품별 절연 캡.
사용 가능한 다층 구조
층 배열은 복사열원, 설치 공간, 필요한 유연성, 마모 노출 및 목표 부품 온도에 따라 선택됩니다. 일반적인 구조는 다음과 같습니다.
| 건설 | 일반적인 층 배열 | 권장 사용법 |
|---|---|---|
| 가볍고 반사성이 뛰어난 보호막 | 유리섬유 직물이 포함된 알루미늄 반사층 | 복사열 반사 및 낮은 설치 중량이 중요한 응용 분야 |
| 절연 3중 차폐 | 알루미늄 표면, 유리섬유 직물 및 단열층 | 집중 열원 근처에 설치된 호스, 배선 및 부품 |

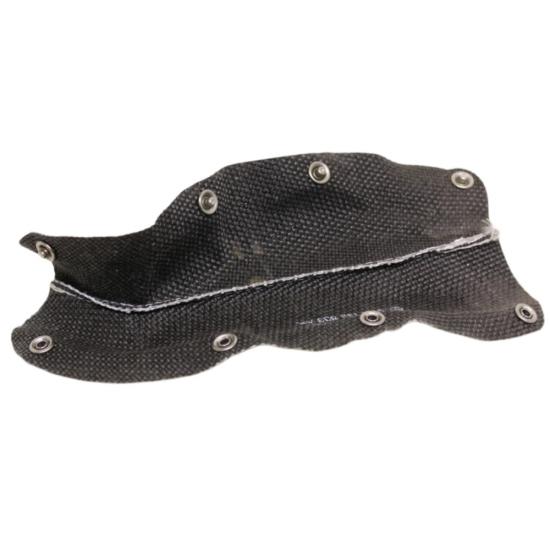

| 펠트 안감 열 차폐막 | 산화 처리된 섬유 펠트 또는 탄화 처리된 펠트가 있는 알루미늄 코팅 유리 섬유 | 추가적인 단열, 완충 또는 소음 감소가 필요한 용도 |
| 양면 구조 | 절연 코어를 갖춘 용도별 외부 및 내부 마감재 | 양면 보호 또는 표면 접촉 제어가 필요한 복잡한 조립품 |
| 코팅 시공 | 외부는 알루미늄 재질로 되어 있고, 내부는 용도에 맞게 코팅된 직물 또는 보호 처리된 표면으로 구성되어 있습니다. | 유체, 마모, 닳음 또는 환경 노출에 대한 내성이 향상되어야 하는 용도 |
자재의 두께, 무게 및 층수는 고정되어 있지 않습니다. BSTFLEX는 고객이 제공하는 열 조건 및 허용된 설치 공간에 맞춰 구조물을 개발할 수 있습니다.
2차원 및 3차원 디자인
2차원 열 차폐막

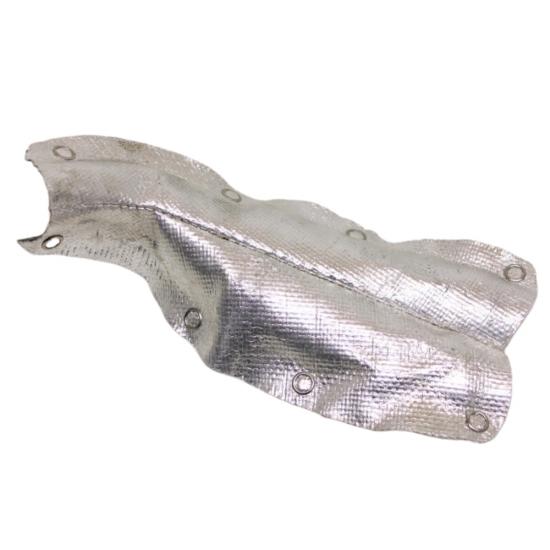

평평하거나 가볍게 접힌 형태의 보호대는 부품의 한쪽 면을 보호하거나 호스, 케이블 또는 플라스틱 부품을 근처의 복사열원으로부터 분리하는 데 적합합니다. 슬롯, 장착 구멍 및 모양이 잡힌 모서리를 다이컷 방식으로 가공한 후 프레스 스터드, 클립, 아일릿 또는 기존 차량 하드웨어를 사용하여 설치할 수 있습니다.
3차원 열 차폐막

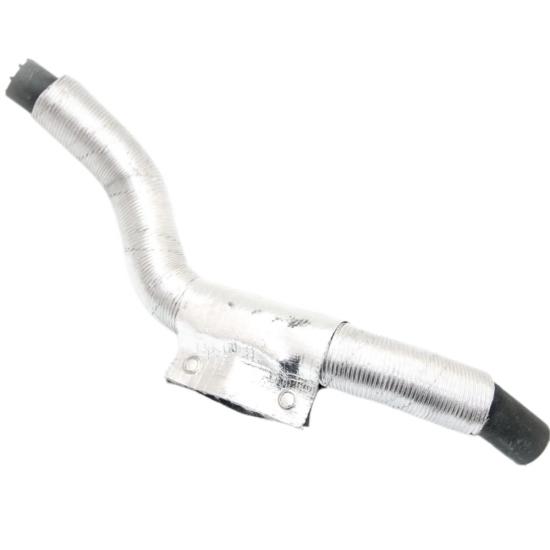

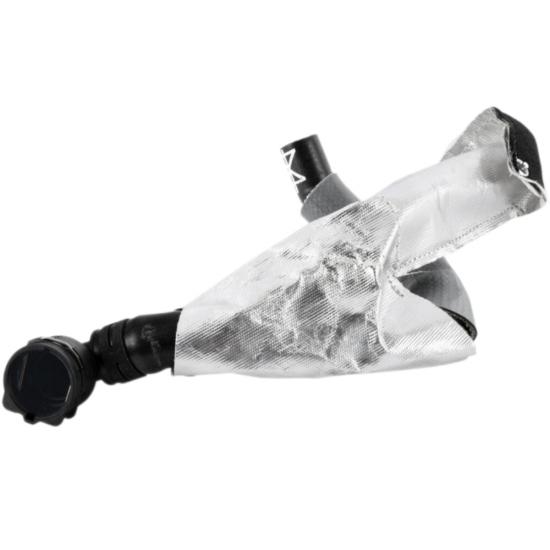

3차원 보호 덮개는 여러 개의 절단된 패널을 접합하여 구성 요소에 특화된 커버를 제작합니다. 이러한 구조는 엘보, 호스 분기, 밸브 본체, 커넥터 하우징, 직경 변화 및 제한된 설치 공간에 맞춰 사용할 수 있습니다. 보호 덮개는 영구적으로 조립된 구성 요소 형태로 제공되거나, 호스 또는 배선 어셈블리가 차량에 이미 장착된 후에도 설치할 수 있도록 개폐식 덮개 형태로 제공될 수 있습니다.
마감 및 설치 옵션

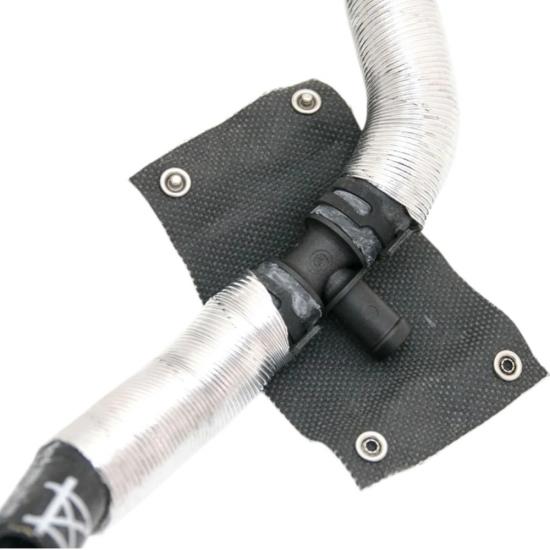

- 스테인리스 스틸 스냅 단추:호스나 배선을 분리하지 않고도 보호 덮개를 열고 설치된 부품 주위에 위치시킨 다음 닫을 수 있습니다.
- 리벳 접합 구조:선택된 부분을 연결하고 반복적인 움직임이나 조립 하중에 노출되는 부분을 강화합니다.
- 아일렛 및 장착 구멍:클립, 스프링, 타이 또는 기존 차량 고정 장치를 위한 명확한 부착 지점을 제공합니다.
- 봉제선과 곡선형 솔기:느슨한 섬유와 모서리 마모를 제어하면서 필요한 형상을 유지합니다.
- 복합 체결 시스템:조립 및 유지보수를 간소화하기 위해 한 부분에는 영구적인 연결부를 사용하고 다른 부분에는 탈착식 덮개를 사용합니다.
체결 부품의 종류와 위치는 패턴 개발 과정에서 결정됩니다. 설계는 안전한 고정력을 제공하는 동시에 서비스 가능한 커넥터, 클램프 및 센서에 대한 접근성을 유지해야 합니다.
제품 사양
| 제품 유형 | 맞춤형 모양의 유연한 자동차용 열 차폐막 |
|---|---|
| 주요 외부 표면 | 반사형 알루미늄 호일 또는 용도별 알루미늄 코팅 마감재 |
| 보강층 | 직조 유리섬유 직물 |
| 선택 사항 단열재 | 유리섬유 매트, 사전 산화 처리된 섬유 펠트, 탄화 펠트 또는 기타 승인된 단열재 |
| 구성 | 2차원, 접힌, 감싼 또는 3차원 맞춤형 형상 |
| 제조 방법 | 패턴 재단재단, 다이 커팅, 봉제, 접기, 리벳팅 및 스냅 단추 설치 |
| 폐쇄 옵션 | 스테인리스 스틸 프레스 스터드, 아일렛, 리벳, 클립 또는 용도별 맞춤형 패스너 |
| 가장자리 처리 | 구조에 따라 바느질, 접기, 묶기 또는 보강 |
| 모양 | 고객 도면, CAD 데이터, 샘플 또는 설치 치수에 따라 제작됩니다. |
| 두께 | 단열 성능 및 설치 가능 공간에 따라 맞춤 제작됩니다. |
| 온도 등급 | 선택된 적층재, 절연재, 실, 체결 부품 및 노출 조건에 따라 결정됩니다. |
| 생산 서비스 | 시제품 개발, 샘플 승인 및 양산 |
| 일반적인 시장 | 승용차, 상용차, 비포장도로용 장비, 농업 기계 및 산업용 엔진 |
온도 성능은 전체 어셈블리를 기준으로 평가해야 합니다. 주변 온도, 복사열원 온도, 열원과의 거리, 공기 흐름, 접촉 조건 및 노출 시간 등 여러 요인이 매우 다른 결과를 초래할 수 있습니다. BSTFLEX는 실제 작동 조건을 검토한 후 적층재 및 단열 시스템을 선정합니다.
일반적인 자동차 적용 사례
- 엔진 배선 하네스 및 전기 커넥터 어셈블리
- 연료 라인, 브레이크 라인 및 유체 이송 호스
- EGR 파이프, EGR 호스 및 배기가스 처리 라인
- DEF 주입 라인 및 관련 후처리 구성 요소
- 진공 라인 및 배출가스 제어 튜브
- 온도, 압력 및 배기 시스템 센서
- 플라스틱 밸브, 티, 커플링 및 퀵 커넥터
- 터보차저 주변 호스 및 케이블 배선
- 배기 매니폴드 및 촉매 변환기 근처의 부품
- 소음에 민감한 조립품에 추가적인 펠트층이 필요합니다.
맞춤형 열 차폐막을 사용하는 이유는 무엇일까요?
불규칙한 기하학적 형상 보호
맞춤형 패턴은 표준 튜브형 슬리브보다 가지, 굴곡 및 직경 변화에 더 밀착하여 제작됩니다. 이는 보호가 가장 어려운 부분 주변의 단열 효과를 유지하는 데 도움이 됩니다.
구성 요소 조립 후 설치
탈부착형 열 차폐 장치는 기존 호스, 배관 또는 배선 하니스에 설치할 수 있습니다. 이를 통해 차량 조립, 정비 또는 교체 시 보호 대상 부품을 분리할 필요가 없습니다.
가볍고 유연한 포장
섬유 기반 구조는 견고한 금속 차폐막처럼 무겁거나 고정 장치가 필요하지 않으면서도 단열 효과를 제공할 수 있습니다. 특히 포장 공간이 제한적이거나 보호 대상물이 어느 정도 자유롭게 움직여야 하는 경우에 유용합니다.
용도별 열 성능
반사면, 유리섬유 보강재 및 단열 코어는 독립적으로 조절할 수 있습니다. 따라서 모든 용도에 동일한 재료 두께를 적용하는 대신, 필요한 온도 감소에 맞춰 차폐막을 개발할 수 있습니다.
서비스 접근
탈착식 덮개를 사용하면 열 차폐막을 손상시키지 않고 커넥터, 클램프, 센서 및 호스 표면을 검사할 수 있습니다.
유연한 섬유 열 차폐막 vs. 단단한 금속 열 차폐막
| 설계 고려 사항 | 커스텀 플로리다유연한 열 차폐막 | 견고한 금속 열 차폐막 |
|---|---|---|
| 복잡한 호스 및 배선 구조 | 가지나 불규칙한 형태를 촘촘하게 감쌀 수 있습니다. | 일반적으로 추가적인 여유 공간과 장착 지점이 필요합니다. |
| 조립된 부품에 설치 | 개폐식 디자인은 구성 요소를 분리하지 않고도 설치할 수 있습니다. | 설치 시 브래킷, 볼트 또는 부품 제거가 필요할 수 있습니다. |
| 움직임과 진동 | 제한된 부품 이동을 수용할 수 있는 유연한 구조 설계가 가능합니다. | 접촉 및 진동 소음을 방지하기 위해 충분한 간격이 필요합니다. |
| 무게 | 일반적으로 가볍습니다. | 합금 종류, 두께 및 성형 형상에 따라 다릅니다. |
| 충격 저항 | 보호된 장소 및 유연한 조립에 적합합니다. | 일반적으로 상당한 기계적 충격 보호가 필요한 경우에 선호됩니다. |
| 맞춤 설정 | 패턴, 레이어 및 고정 장치는 개별 구성 요소에 따라 변경할 수 있습니다. | 전용 성형 및 스탬핑 공구가 필요한 경우가 많습니다. |
두 기술이 모든 용도에서 상호 대체 가능한 것은 아닙니다. 유연한 알루미늄 코팅 유리섬유 열 차폐재는 일반적으로 호스, 배관, 배선, 센서 및 불규칙한 부품 조립체에 사용됩니다. 구조적 강성, 충격 저항 또는 일정한 공극이 요구되는 경우에는 견고한 금속 열 차폐재가 더 적합할 수 있습니다.
OEM 설계 및 개발 프로세스
- 지원서 검토:열원, 보호 대상 부품, 설치 공간, 노출 시간 및 목표 온도를 제공하십시오.
- 기하학 복습:도면, CAD 파일, 실물 샘플, 종이 패턴 또는 명확한 설치 치수를 제출하십시오.
- 재료 선택:BSTFLEX는 반사 표면, 유리 섬유 보강재, 단열 코어, 실 및 잠금 시스템을 권장합니다.
- 시제품 제작:적합성 평가를 위해 초기 샘플을 재단, 봉제 및 조립합니다.
- 적합성 및 성능 확인:고객은 설치 공간, 닫힘 위치, 부품 접근성 및 열 성능을 확인합니다.
- 제작 승인:최종 패턴, 재료 및 제작 요구 사항은 반복 생산을 위해 기록됩니다.
맞춤형 열 차폐막 견적에 필요한 정보
정확한 추천 및 견적을 준비하기 위해 다음 정보를 최대한 자세히 제공해 주시기 바랍니다.
- 도면, CAD 파일, 실물 샘플 또는 필요한 최종 치수
- 보호 대상 구성 요소에 대한 설명 또는 사진
- 복사열원 및 차폐막과의 대략적인 거리
- 연속 및 최고 주변 온도
- 보호 대상 부품의 최대 허용 온도
- 설치 가능 공간
- 선호하는 탈착식 또는 고정식 고정 방식
- 오일, 연료, 물, 마모 또는 진동에 대한 내성이 요구됨
- 시제품 수량 및 예상 연간 수요
- 적용 가능한 시험 표준 또는 고객 사양
BSTFLEX의 맞춤형 제조
BSTFLEX는 OEM 제조업체, 시스템 공급업체, 엔지니어링 회사 및 부품 유통업체를 위해 유연한 자동차 열 보호 제품을 개발합니다. 제품은 승인된 도면을 기반으로 제조하거나, 도면 데이터가 없는 경우 원본 샘플을 역개발하여 제조할 수 있습니다.
맞춤 서비스에는 소재 라미네이션, 패턴 개발, 정밀 재단, 봉제, 모서리 보강, 스냅 단추 설치, 아일렛 배치, 리벳 작업, 시제품 제작 및 특수 포장이 포함됩니다. 특정 생산 프로그램에 한해 자체 브랜드 및 고객 지정 포장 옵션을 이용할 수 있습니다.
더 알아보기알루미늄 코팅 열 보호 슬리브저희 제품을 비교해 보세요스냅 단추 여밈 방식의 표준형 열 반사 슬리브또는 검토하세요다이컷 열 반사 매트평면형 단열재 적용 분야에 적합합니다.
자주 묻는 질문
맞춤형 알루미늄 도금 유리섬유 자동차 열 차폐막이란 무엇입니까?
이 제품은 특정 자동차 부품에 맞게 절단 및 조립되는 유연한 다층 열 차단재입니다. 반사성 알루미늄 표면과 유리 섬유 보강재를 결합하고 추가 단열층을 포함할 수 있습니다.
이 제품은 슬리브, 패드 또는 열 차폐 커버입니까?
최종 분류는 형상에 따라 달라집니다. 호스를 감싸는 슬리브, 국부적인 차폐를 위한 평평하거나 접힌 패드, 또는 밸브, 센서, 커넥터 또는 분기 조립체를 위한 3차원 커버 형태로 제작될 수 있습니다.
호스나 배선 하네스를 분리하지 않고 보호 덮개를 설치할 수 있습니까?
예. 스테인리스 스틸 프레스 스터드 또는 다른 개폐식 고정 시스템을 사용하는 설계는 보호 대상 부품이 조립된 후에도 설치할 수 있습니다.
BSTFLEX는 원본 샘플을 기반으로 제품을 생산할 수 있습니까?
예. 개발은 원 부품, 도면, CAD 파일, 실물 샘플 또는 상세 설치 측정값을 기반으로 시작할 수 있습니다. 대량 생산 전에 시제품 승인을 받아야 합니다.
어떤 단열재를 추가할 수 있나요?
사용 가능한 옵션으로는 유리섬유 단열재, 산화 처리된 섬유 펠트, 탄화 펠트 및 기타 용도별 열 절연 재료가 있습니다. 적절한 선택은 온도, 두께, 유연성 및 환경적 요구 사항에 따라 달라집니다.
구멍, 홈, 절단면을 포함할 수 있습니까?
예. 도면에는 호스 분기구, 전기 커넥터, 고정 클립, 센서, 볼트 및 서비스 지점용 개구부가 포함될 수 있습니다. 이러한 부분의 위치는 도면에 명시하거나 샘플 조립 중에 확인해야 합니다.
열 차폐막은 몇 도까지 견딜 수 있습니까?
모든 구조물에 적용 가능한 단일 온도 등급은 없습니다. 최종 등급은 알루미늄 표면, 유리섬유 기판, 단열재, 접착제 또는 적층 시스템, 재봉사, 고정 장치 및 노출 시간에 따라 달라집니다. 재료 선택 시 연속 조건과 최고 온도 조건을 모두 고려해야 합니다.
이것은 배기열 차폐 장치인가요?
일반적으로 배기가스 제어 장치는 배기 파이프 자체를 절연하는 것이 아니라, 주변 배기가스 열로부터 열에 민감한 부품을 보호하는 역할을 합니다. 보호 대상 부품으로는 호스, 배선, 연료 라인, EGR 라인, DEF 라인, 센서 및 플라스틱 커넥터 등이 있습니다.
건축물에 코팅을 추가할 수 있나요?
예. 액체, 마모, 오염 또는 가장자리 마모에 대한 저항성이 요구되는 경우, 용도에 맞게 코팅된 직물이나 보호된 내부 표면을 검토할 수 있습니다. 코팅은 작동 온도 및 노출 조건에 따라 선택해야 합니다.
대량 생산 전에 시제품을 제공해 주실 수 있나요?
예. 제품의 재생산을 승인하기 전에 적합성, 설치 순서, 체결 위치, 유지보수 접근성 및 열 성능을 확인하기 위해 시제품 제작을 권장합니다.
맞춤형 열 차폐막을 요청하세요
BSTFLEX에 도면, 샘플, 작동 온도, 열원 정보 및 예상 수량을 보내주십시오. 당사 팀에서 형상을 검토하여 적합한 다층 구조를 제안하고 시제품 또는 양산 요구 사항에 맞는 부품별 솔루션을 제공해 드립니다.
