배기 매니폴드 차열판 덜컹거림: 장착, 균열 및 교체

안배기 매니폴드 열 차폐막 덜거덕거림소음은 부착 불량, 장착 부품 손상 또는 인접 부품과의 접촉으로 인해 발생할 수 있습니다. 소음만으로는 원인을 파악할 수 없습니다. 금속 케이스를 교체할 때 지지대를 확인하지 않으면 근본적인 문제가 해결되지 않을 수 있습니다.

장비 제조업체나 교체 부품 구매자에게 유용한 질문은 단순히 새 보호 덮개가 더 튼튼해 보이는지가 아닙니다. 제안된 부품이 필요한 보호 기능을 복원하고 엔진 작동 조건 전반에 걸쳐 올바른 위치에 고정되는지 여부입니다.

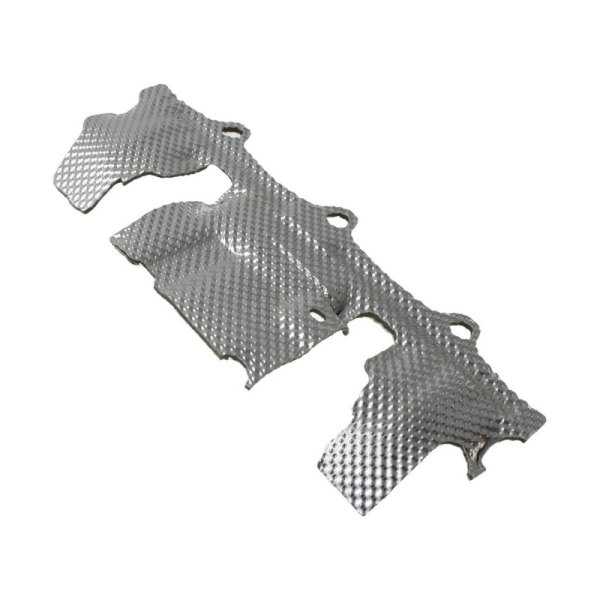

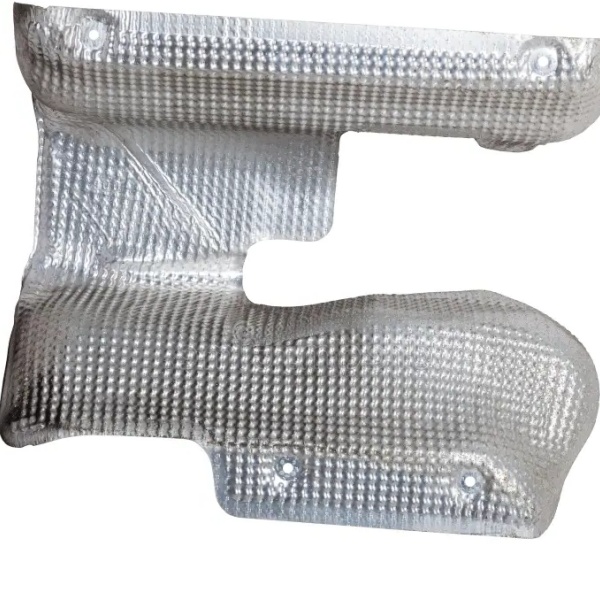

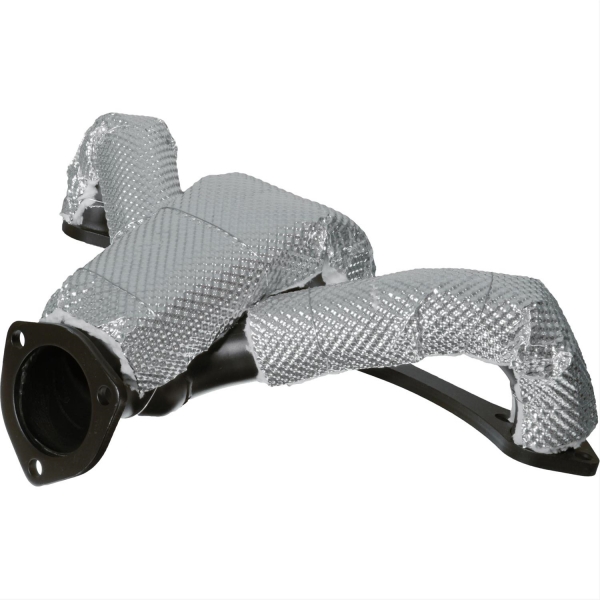

BSTFLEX는 다음을 제공합니다.스탬프 처리된 배기 매니폴드 열 차폐판알루미늄 또는 스테인리스강 구조로 제작되며, 단열 옵션은 프로젝트 사양에 따라 달라집니다. 이 글에서는 유연한 매니폴드 블랭킷이 아닌 견고한 금속 매니폴드 차폐에 대해 다룹니다.

딸깍거리는 소리가 나는 시점을 기록하세요.

조립품을 분해하기 전에 보고된 상태(냉간 시동, 온간 공회전, 특정 엔진 속도 범위, 부하 변화 또는 최근 배기 장치 작업 후 작동)를 기록하십시오. 부품 개정 번호와 매니폴드, 브래킷 또는 주변 배관의 변경 사항도 포함하십시오.

특정 속도 범위에서만 소음이 발생한다면 진동 반응을 조사해 볼 필요가 있습니다. 예열 후에 소음이 발생한다면 온도에 따른 간극 변화를 조사해 볼 필요가 있습니다. 하지만 이러한 관찰만으로는 진단을 내릴 수 없습니다. 배기 가스 누출, 주변 부품의 헐거움, 기타 엔진 소음 등도 자격을 갖춘 정비사가 배제해야 합니다.

안전하게 전원을 차단하고, 충분히 냉각시키고, 장비 절차에 따라 필요한 격리를 완료한 후에만 직접 점검을 실시하십시오. 작동 중인 엔진 주변에 손을 뻗거나 뜨거운 보호 덮개를 눌러 소음을 줄이려 하지 마십시오. 통제된 작동 관찰은 해당 작업에 적합한 인력과 장비를 사용하여 수행해야 합니다.

볼트 머리에서 장착 돌출부까지 연결부를 따라가십시오.

볼트가 보인다고 해서 보호대가 단단히 고정되었다는 것을 보장할 수는 없습니다. 승인된 조립체와 비교하여 전체 부착 장치를 검사하십시오. 여기에는 패스너, 지정된 와셔 또는 스페이서, 보호대 탭, 브래킷 및 장착 보스가 포함됩니다. 누락된 부품, 손상된 나사산, 제 위치에서 벗어난 부품 또는 의도된 위치에 더 이상 고정되지 않은 탭이 있는지 확인하십시오.

일부 조립 방식은 전용 스페이서 또는 절연 기능을 사용합니다. 다른 방식은 실드를 직접 고정합니다. 한 방식을 다른 방식으로 교체하면 고정력과 간극이 모두 달라질 수 있습니다. 볼트를 여전히 설치할 수 있다고 해서 지정된 부품을 임의의 와셔 스택으로 교체하지 마십시오.

조임 규격은 실제 체결 부위에 따라 다릅니다. 배기 매니폴드 열 차폐 볼트에 대한 일반적인 토크 값은 없습니다. 체결 부품의 크기, 재질, 나사산 체결 방식, 윤활 상태 및 장착 구조는 모두 해당 지침을 준수해야 합니다. 추가 조임은 찢어진 탭을 교체하거나 손상된 지지대를 수리하는 것을 대체할 수 없습니다.

패널을 마지막 고정 장치에 끼우기 위해 옆으로 억지로 밀어야 하는 경우, 불일치를 기록하십시오. 원인을 알 수 없는 변형을 고정 장치를 이용해 바로잡으려 하지 말고, 치수 및 조립 정렬 상태를 점검받으십시오.

피해 발생 위치가 조사 방향을 바꿉니다

보호 덮개를 제거하기 전에 제자리에 있는 상태에서 사진을 찍고, 그 다음 영향을 받은 부위의 양면을 모두 촬영하십시오. 부품의 방향을 유지하고 관련된 부착 부위를 식별하십시오. 전체 조립된 모습이 아닌 근접 촬영을 하면 접촉의 원인이 되는 주변 브래킷이나 파이프가 가려질 수 있습니다.

구멍 마모와 탭 균열은 서로 다른 발견 사항입니다.마모는 계면에서의 상대적인 움직임과 관련될 수 있습니다. 균열이 발생한 경우 반복 하중, 국부적인 형상, 부식, 성형 손상 또는 설치 변형에 대한 조사가 필요할 수 있습니다. 하나 이상의 원인이 복합적으로 작용할 수 있으므로, 사진은 검사를 대체하기보다는 검사 방향을 제시하는 데 활용되어야 합니다.

손상된 것으로 의심되는 개구부를 도면이나 손상되지 않은 기준 부분과 비교한 후 손상 여부를 판단하십시오. 균열 발생 지점을 정밀 검사해야 하는 경우, 검사 전까지 해당 부위를 연마, 용접 또는 굽힘 처리하지 말고 보존하십시오.

클리어런스는 워밍업을 견뎌내야 합니다.

매니폴드, 실드 및 지지대는 반드시 동일한 온도에 도달하거나 동일한 팽창량을 보이는 것은 아닙니다. 따라서 냉간 조립 점검과 실제 작동 조건 사이에서 이들의 상대적인 위치가 달라질 수 있습니다. 이러한 움직임을 제한하는 부착 방식은 국부적인 응력을 발생시킬 수도 있습니다.

러너, 컬렉터, 브래킷 및 인접한 배기 부품 주변의 가장 가까운 영역을 검토하십시오. 차체에 장착된 부품에 대한 엔진의 움직임을 고려하십시오. 실드 중앙의 간격이 적절하다고 해서 가장자리나 장착 탭에 여유 공간이 확보되는 것은 아닙니다.

OEM 검토를 위해 중요한 간격 위치를 파악하고 해당 위치의 안전한 작동 여부를 평가하는 방법을 합의하십시오. 담당 엔지니어가 설정한 설치 제한을 사용하고, 모든 매니폴드 실드에 일반적인 최소 공극을 적용하지 마십시오.

슬롯, 유연한 부착 장치 또는 변경된 지지대 위치는 특정 설계에서 엔지니어링 옵션일 수 있습니다. 이는 설치된 부품의 구멍을 확대하라는 지시가 아닙니다. 이러한 변경 사항은 고정력, 적용 범위 및 움직임에 영향을 미치므로 사용 전에 승인을 받아야 합니다.

두께를 짐작하여 국부적인 균열을 해결하지 마십시오.

판 두께를 늘리면 차폐막의 질량과 강성이 변합니다. 하지만 판 두께 증가만으로는 부착 위치의 불일치나 매니폴드에 부딪히는 모서리 문제를 해결할 수는 없습니다. 마찬가지로 고정 장착 지점을 추가하면 진동 응답이 달라지는 동시에 추가적인 구속력이 발생합니다.

제안된 수정 사항은 손상 증거를 기반으로 해야 합니다. 검토 시에는 탭 전환부, 지지되지 않은 패널 영역, 성형 프로파일, 부착 방식 또는 다른 구성 요소와의 근접성 등을 살펴볼 수 있습니다. 각 변경 제안은 단순히 차폐막을 더 무겁게 만들라는 일반적인 요청이 아니라, 확인된 특정 문제점을 해결하는 데 초점을 맞춰야 합니다.

재질 선택은 여전히 ​​중요하며, 특히 실제 온도나 환경 노출이 기존 사양 범위를 벗어나는 경우에는 더욱 그렇습니다. 재질 선택 문제는 착용감 및 고정력과는 별개로 고려해야 합니다.배기 매니폴드 열 차폐재 가이드프로젝트의 자재 선정 측면에 대해 논의합니다.

수정된 부품은 기계적 거동과 열 보호 성능 모두를 평가해야 합니다. 덮개를 변경하거나 차폐 장치를 다른 부품에 밀착시켜 소음을 제거하는 것만으로는 성공적인 열 설계라고 단정할 수 없습니다.

교체용 부품에는 주변 어셈블리가 포함됩니다.

을 위한배기 매니폴드 열 차폐막 교체매니폴드 부품 번호, 장착 방식 및 관련 엔진 구성을 확인하십시오. 엔진 제품군 이름만으로 호환성을 판단하지 말고 실제 설치 상태를 확인하십시오.

교체 부품은 단순히 외형적인 윤곽만 일치하는 것이 아니라, 부착 위치, 성형 깊이, 모서리 마감, 센서 또는 배선과의 간격 등 여러 요소를 고려해야 합니다. 기준이 되는 실드가 변형되었거나 불완전한 경우, 교체 부품을 제작하기 전에 원래 형상과 손상된 부분을 구분해야 합니다.

매니폴드 장착 보스, 나사산 및 브래킷의 상태를 확인하십시오. 손상된 지지대에 새 실드를 장착하면 동일한 문제가 재현될 수 있습니다. 매니폴드와 지지대가 여전히 사용 가능한 상태라면 실드 교체는 별도의 작업일 수 있으며, 해당 서비스 지침을 참조하여 작업 범위를 결정해야 합니다.

인접한 쉴드를 서로 구분하십시오. 매니폴드 쉴드와스탬프 처리된 터보차저 열 차폐판터빈 입구 근처에서 만날 수 있지만 서로 호환되는 부품은 아닙니다. 두 구성 요소 중 하나라도 변경될 경우 인터페이스 및 접근 요구 사항을 확인하십시오.

엔진 소음 문제에 대한 적절한 기본 대응책으로 영구적인 제거는 적절하지 않습니다. 필요한 단열재는 승인된 수리 또는 교체 절차를 통해 복원해야 합니다. 엔진룸이 조용하다고 해서 주변 호스, 커넥터 또는 패널이 적절하게 보호되고 있다는 것을 의미하지는 않습니다.

반복 실패 보고서에 포함되어야 할 내용

여러 부품에서 유사한 손상이 발견될 경우, 가장 심각한 손상 부위뿐만 아니라 다른 부위의 손상 증거도 제출해 주십시오. 손상된 부품의 수량, 생산 로트(알려진 경우), 사용 기간 및 손상 위치를 명시해 주십시오. 동일 구성의 손상되지 않은 부품이 있는 경우, 해당 부품의 손상 증거도 함께 제출해 주십시오.

소음 발생 시 작동 조건과 배기 시스템에 대한 이전 작업 내용을 기록하십시오. 조립 사진에 접촉 부위를 표시하고 해당 장착 부품에 라벨을 붙이십시오. 반환된 부품은 가능한 한 원래 위치에 보관하십시오.

확인된 사실과 조사 중인 설명을 구분하십시오. "정비 주기 이후 후면 장착 탭에 균열 발생"은 관찰 결과입니다. "재질이 너무 얇음"은 증거가 필요한 제안된 설명입니다.

수정된 설계의 경우, 개선 사항을 입증할 기준을 명확히 정의하십시오. 예를 들어, 안전한 고정, 허용 가능한 간극, 합의된 평가 기간 동안 새로운 손상 발생 여부, 그리고 관련 부품의 온도 제한 범위 내 온도 등이 있습니다. 아직 완료되지 않은 검사 또는 테스트는 모두 기록해 두어야 하며, 부품이 완전히 검증되었다고 명시해서는 안 됩니다.

BSTFLEX와 함께 기존 매니폴드 실드에 대해 논의하십시오.

BSTFLEX배기 매니폴드 열 차폐막본 제품은 견고한 금속 매니폴드-쉴드에 대한 문의 시 제품 참조 번호입니다. 모든 구성이 동일한 치수나 성능을 공유한다고 가정하지 마시고, 필요한 재질, 구조, 장착 방식 및 제공되는 하드웨어를 명시해 주십시오.

기존 설계의 경우, 도면 또는 샘플과 설치 사진, 그리고 검토할 문제점을 함께 제출해 주십시오. 신규 조립품의 경우, 필요한 적용 범위와 사용 가능한 공간을 명시해 주십시오. 제조 세부 사항, 검사 범위 및 필요한 적용 테스트는 프로젝트에 대해 협의해야 합니다.

관련 구성 요소는 다음과 같습니다.금속 스탬핑 열 차폐 장치범주.BSTFLEX에 매니폴드 실드 도면 또는 샘플 정보를 보내주십시오.맞춤 견적에 대해 논의해 주십시오. 예상 수량을 명시하고, 치수 재현과 재설계 요청을 구분해 주십시오.
