터보차저 열 차폐판은 사진과 일치하더라도 실제 장착된 어셈블리의 장착 지점이 정확하지 않을 수 있습니다. OEM 주문의 경우, 도면은 보이는 외피뿐만 아니라 더 많은 것을 설명해야 합니다. 제공되는 부품, 터보차저와의 관계, 그리고 샘플이 승인되는 조건까지 명확하게 명시해야 합니다.
BSTFLEX는 다음을 제공합니다.스탬프 처리된 터보차저 열 차폐판맞춤형 금속 차폐 프로젝트의 경우, 도면, 샘플 및 설치 사진을 제출하여 검토를 받을 수 있습니다. 이 가이드는 이러한 자료를 준비하고 샘플 피드백을 바탕으로 구체적인 생산 사양을 수립하는 데 중점을 둡니다.

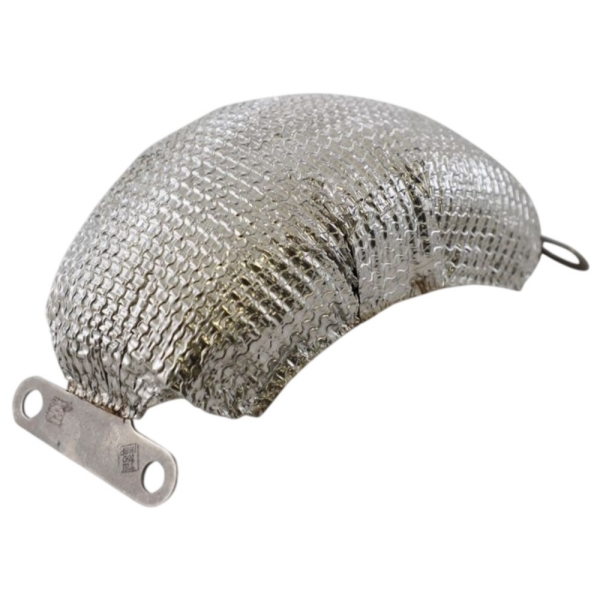

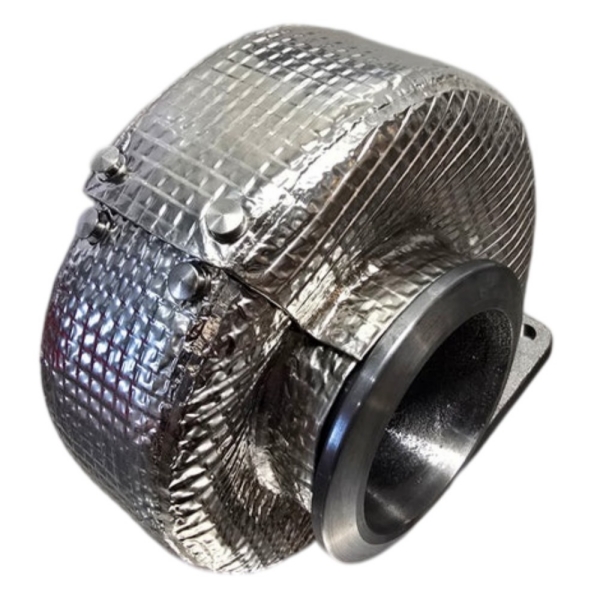

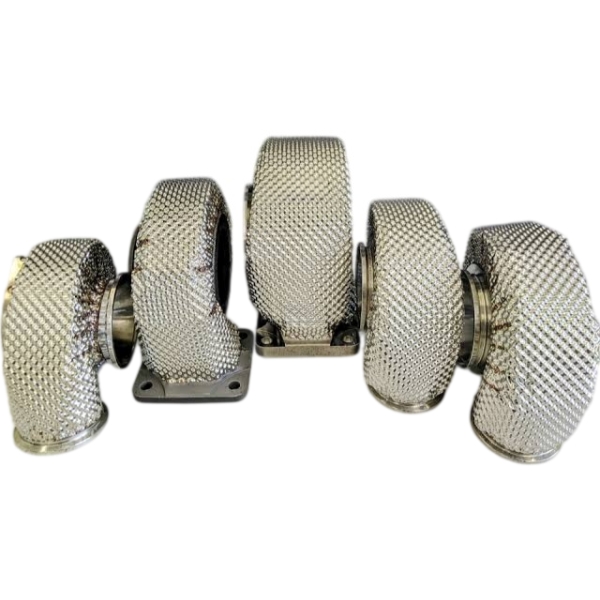

주제는 경직되고 정형화되어 있습니다.터보차저 금속 열 차폐막해당 제품의 부품 번호, 구조 및 승인 요구 사항을 해당 제품에 특화된 정보로 유지하십시오.
터보차저 부품 번호와 실제 설치 구성을 기록하십시오. 단순히 터보 제품군 이름을 나열하는 것만으로는 완전한 장착 사양을 알 수 없습니다. 터빈 연결부, 하우징 방향, 액추에이터 하드웨어 및 주변 배관을 프로젝트 정보에 명시해야 합니다.
교체 프로젝트의 경우, 기준 쉴드와 해당 쉴드가 장착되는 부품을 구분하십시오. 기존 부품을 복제할 것인지, 적용 범위를 수정할 것인지, 재질을 변경할 것인지, 또는 다른 부착 방식을 개발할 것인지를 파악하십시오. 측정된 모든 특징을 의도적인 것으로 간주하기보다는 기준 샘플의 손상이나 변형을 표시하십시오.
신규 설치의 경우, 최신 조립 개정판을 제공하십시오. 이전 액추에이터 브래킷 또는 배기구 위치를 기준으로 개발된 보호 덮개는 더 이상 장비를 나타내지 않는 도면에 따라 승인되어서는 안 됩니다.
부품 도면은 제공되는 구성품을 정의합니다.성형된 단면, 부착 특징, 개구부, 모서리 상태 및 재질 구성을 표시하십시오. 브래킷, 스페이서 및 패스너가 포함되어 있는지 또는 고객이 제공하는지 명시하십시오. 필요한 경우 조립된 구성 요소에 개별 참조 번호를 부여하십시오.
설치 보기에서는 프로그램이 작동해야 하는 위치를 정의합니다.터빈 하우징, 인근 배기 연결부, 보호 대상 부품 및 차폐막 설치에 사용 가능한 공간을 보여주십시오. 가장 근접한 단면도가 여러 장의 외부 사진보다 더 많은 정보를 제공할 수 있습니다.
보호 대상인 열에 민감한 부품(액추에이터, 커넥터, 호스 또는 인접 패널 등)을 표시하십시오. 그런 다음 해당 부품과 열원 사이의 보호 범위를 제시하십시오. 이렇게 하면 설계 검토팀이 터보차저의 가능한 한 많은 부분을 덮으라는 지시 대신 구체적인 목표를 설정할 수 있습니다.
또한 이동, 냉각, 검사 및 제거를 위해 비워 두어야 하는 영역을 표시하십시오. 장비 제조업체의 제한 사항을 준수하십시오. 보호 덮개 재설계는 승인되지 않은 액추에이터 조정이나 터보차저의 보정 설정 변경을 필요로 해서는 안 됩니다.
핵심적인 기능적 질문은 보호 덮개가 조립체에 정확하게 장착되는지 여부입니다. 담당 엔지니어에게 승인된 장착면 및 위치 고정 특징과 같이 해당 기능을 반영하는 검사 기준을 정의하도록 요청하십시오. 부착물과 주변 덮개 사이의 관계를 결정하는 치수를 명시하십시오.
구멍의 위치가 시료와 일치해야 한다는 메모는 해석의 여지를 남깁니다. 따라서 구멍의 위치, 방향 및 허용 오차를 명확히 규정한 관리 도면이나 합의된 검사 지그로 대체하십시오. 시료가 여전히 기준이 되는 경우, 시료를 식별하고 검사 중 시료의 위치를 기록하십시오.
각 형상에 대한 검사 시 부품을 자유로운 상태, 지지된 상태 또는 합의된 고정 장치에 고정한 상태를 명확히 정의하십시오. 얇게 성형된 쉘은 클램핑 과정에서 위치가 바뀔 수 있습니다. 검사 시 정의되지 않은 조립력을 가하여 잘못된 형상을 은폐해서는 안 됩니다.
표면의 기능을 고려하지 않고 모든 표면에 동일한 엄격한 공차를 적용하지 마십시오. 부착 정밀도, 간극이 중요한 영역 및 중요하지 않은 외부 윤곽을 구분하십시오. 구매 주문서에 포괄적인 정밀도 요구 사항을 추가하는 대신 제조 검토 중에 실현 가능한 공차를 확인하십시오.
스테인리스강 터보 열 차폐막 제작 요청서에 등급, 판 두께, 마감 처리 또는 추가 레이어에 대한 정보가 명시되어 있지 않습니다. 이러한 요구 사항을 도면이나 첨부된 사양서에 기재하십시오. 재질이 확정되지 않은 경우, 작동 조건을 명시하고 견적을 비교하기 전에 제안된 구조를 요청하십시오.
절연 금속 조립체의 경우, 층 배열, 적용 범위, 모서리 마감 및 최종 외피를 표시하십시오. 명시된 두께가 금속 자체의 두께인지 전체 조립체의 두께인지 명확히 구분하십시오. 절연층을 포함하는 견적과 단일 금속 외피만을 포함하는 견적을 동일하게 승인하지 마십시오.
열 요구사항은 재료 설명과 분리하여 관리하십시오. 설치에 중요한 측정 위치, 작동 조건 및 온도 제한을 명시하십시오. 재료 명칭만으로는 보호 커넥터 또는 설치된 차폐재 외부의 도달 온도를 확정할 수 없습니다.
모든 리브, 비드, 엠보싱 또는 기타 성형 특징 또한 합의된 디자인에 포함되어야 합니다. 필수적인 특징과 공급업체가 변경을 제안할 수 있는 부분을 기록하십시오. 제조 제안은 생산 요구 사항이 되기 전에 검토되어야 합니다.
예비 적합성 샘플과 양산용 샘플은 서로 다른 질문에 대한 답을 제공합니다. 적합성 샘플은 제조 공정이 개발 중인 동안 커버리지 및 접근성을 확인하는 데 유용할 수 있습니다. 이러한 샘플은 제안된 양산 재료 또는 공정과의 차이점을 포함하여 그 용도를 명확히 밝혀야 합니다.
양산용 샘플의 경우, 금형, 재료, 성형 순서 및 조립 방법이 실제 생산될 제품과 얼마나 유사한지 협의해야 합니다. 수작업으로 조정한 샘플이 나중에 생산될 스탬핑 부품의 반복성을 보장한다고 가정해서는 안 됩니다.
성형 과정에서 스프링백 현상이 발생하여, 성형이 끝난 판재가 공구면과 다른 형상을 갖게 될 수 있습니다. 따라서 공칭 공구 형상만 검사하는 것은 완성품 검사를 대체할 수 없습니다. 의도된 생산 공정을 통해 제작된 부품에 대해 어떤 샘플 측정을 반복할지 확인하십시오.
이러한 질문들은 견적 과정에서 결정되어야 합니다. 모든 프로젝트에 하나의 도구 사용 방법을 강요하거나 특정 공정이 이미 승인되었다고 가정하는 것은 아닙니다.
샘플이 지정된 조립 개정판에 맞는지, 승인된 장착 지점에 위치하는지, 인접 부품과 간섭이 없는지 기록하십시오. 패스너 접근성과 서비스용으로 실드를 제거하는 데 필요한 경로를 포함하십시오. 시험 중에 수행된 수동 조정 사항을 기록하십시오. 조정된 샘플은 변경되지 않은 생산 참조 샘플이 아닙니다.
장비 설계자가 정의한 작동 범위 내에서 필요한 간극을 확인하십시오. 냉간 조립의 성공 여부는 평가의 한 부분일 뿐이며, 작동 중 성능을 입증하는 것은 아닙니다.
각 테스트를 누가, 어디에서 수행할지, 그리고 어떤 결과가 필요한지 합의하십시오. 작동 부하, 주변 환경 조건, 공기 흐름, 노출 시간 및 측정 지점을 정의하십시오. 열 요구 사항과 관련이 있는 경우 가동 중지 후 조건도 포함하십시오.
보호 대상 부품의 온도를 평가할 때는 보호막의 중심부뿐만 아니라 전체 온도를 고려해야 합니다. 내구성 요구 사항의 경우, 모호한 고강도 테스트를 요청하는 대신 적용 가능한 진동, 열 순환 또는 환경 평가 방법을 명시해야 합니다.
안전하게 전원을 차단하고 냉각 및 격리한 후, 자격을 갖춘 담당자가 합의된 영역을 검사하여 접촉 흔적, 균열, 고정 불량 또는 영구적인 결합 변형이 있는지 확인하십시오. 검사 전에 한계값과 검사 방법을 기록하십시오. 검사하지 않은 특성을 승인된 것으로 설명하지 마십시오.
승인된 도면 개정 내용, 재료 사양, 시공, 검사 요구사항 및 샘플 식별 정보를 기록하십시오. 모든 차이점과 이를 승인한 담당자 또는 기관을 포함하십시오.
적합성 승인, 성능 승인 및 생산 승인은 별도로 기록되어야 합니다.열 테스트가 진행 중인 동안에도 샘플의 적합성은 승인될 수 있습니다. 이러한 결정을 명확히 구분함으로써 간단한 승인 이메일이 모든 요구 사항을 수락한 것으로 오해되는 것을 방지할 수 있습니다.
차폐막 가장자리를 배기 연결부에 맞추기 위해 다듬고 조립을 용이하게 하기 위해 장착 구멍을 확대하는 가상의 실험을 생각해 보십시오. 수정된 샘플은 맞을 수 있지만, 원래 도면은 더 이상 평가 대상을 설명하지 않습니다.
수정된 모서리, 구멍 형상 및 영향을 받는 간극을 기록합니다. 이러한 변경 사항이 적용 범위, 고정력 또는 제조 공정에 영향을 미치는지 검토합니다. 도면을 업데이트하고 출시 전에 추가적인 적합성 또는 성능 검사가 필요한지 확인합니다.
샘플 승인 후 고객이 터보차저 레이아웃을 수정하는 경우에도 동일한 변경 관리 방식을 적용해야 합니다. 새로운 브래킷, 센서 위치 변경 또는 다른 배출구 연결부가 있는 경우, 이전 부품이 여전히 적합하다고 가정하는 것이 아니라 영향을 받는 실드 기능에 대한 검토를 수행해야 합니다.
별도의 프로그램을 사용하는 경우배기 매니폴드 열 차폐막조립 도면에서 두 금속 부품 사이의 경계를 식별합니다. 각 부품의 공급 범위와 공동 검토가 필요한 인터페이스를 정의합니다.
~을 위해맞춤형 터보차저 열 차폐막부품 도면 또는 참조 샘플, 설치된 조립 정보, 열 요구 사항 및 예상 수량을 보내주십시오. 요청이 예비 적합성 샘플, 양산용 샘플, 재공급 또는 이 세 단계 모두를 포함하는지 명시하십시오.
견적서에 제안된 시공 방식, 포함된 하드웨어, 공구 관련 가정, 검사 범위 및 미해결 기술 질문 사항을 명확히 기재해 줄 것을 요청하십시오. 필요한 자재 기록, 치수 보고서 또는 고객 승인 서류를 이 단계에서 구체적으로 명시하여 가용성과 범위를 확인할 수 있도록 하십시오.
BSTFLEX는 도면 및 샘플 기반 요구 사항을 검토합니다.맞춤형 스탬프 터보차저 열 차폐막본 제품을 참조하십시오. 다른 견고한 성형 부품은 다음을 참조하십시오.금속 스탬핑 열 차폐 장치범주.
터보차저 열 차폐막 도면을 BSTFLEX로 보내주세요.조립 수정 사항, 샘플 수량 및 승인 요구 사항을 포함하여 확정된 정보와 엔지니어링 검토가 필요한 세부 사항을 파악하여 제안서가 실제 프로젝트에 적합하도록 합니다.
