PAP 공기 덕트는 요구된 직경과 일치하더라도 여전히 잘못된 교체품일 수 있습니다.내부 표면이 승인된 구조와 다를 수 있으며, 성형된 경로가 가용 공간 내에 유지되지 않거나, 생산용 커넥터에 장착될 때 끝부분이 변형될 수 있습니다. 이것이 단순한 직선 튜브가 아닌 설치된 부품으로서 샘플을 평가해야 하는 이유입니다.

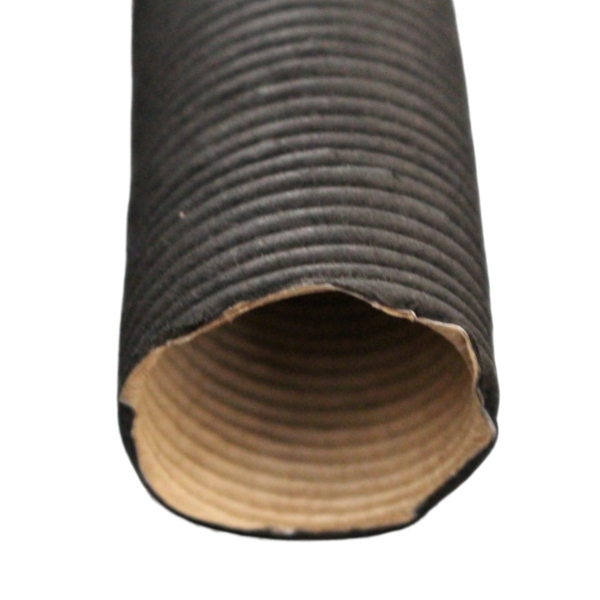

BSTFLEX PAP Paper Aluminum Air Duct은 종이 내층, 알루미늄 중층, 종이 외층을 가지고 있습니다. 이 가이드는 해당 구조 설명을 벽체, 성형된 형상, 연결 거동 및 샘플 승인을 다루는 OEM 구매 사양으로 전환하는 방법을 설명합니다.
재질 이름만이 아니라 층 순서를 지정하십시오

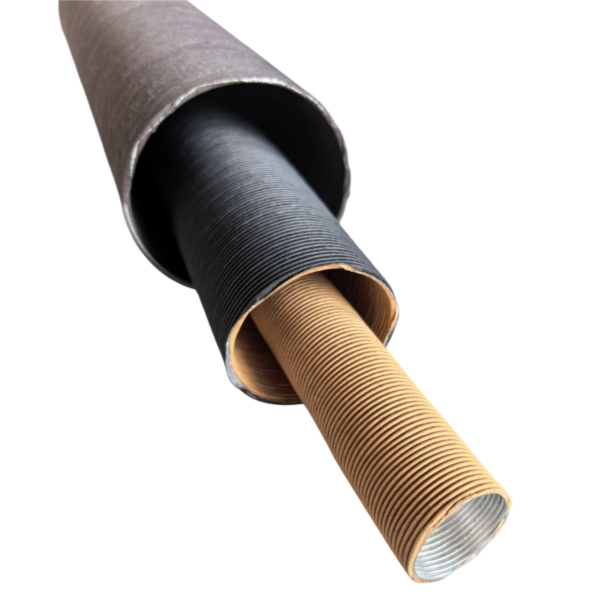

이 PAP 구조의 경우, 공기 통로에서 바깥쪽으로 층을 읽습니다: 종이 / 알루미늄 / 종이. “종이 알루미늄 공기 덕트”라고만 기재하는 문의는 각 재질의 위치를 불분명하게 남깁니다. 견적, 샘플링 및 검사가 동일한 벽체를 참조하도록 도면이나 재질 사양에 순서를 포함하십시오.
| 벽체 위치 | 재질 | 식별할 사항 |
|---|---|---|
| 내층 | 종이 또는 유연한 판지 | 이송되는 공기를 마주하는 표면; 승인된 등급 또는 구조 참조를 지정하십시오. |
| 중층 | 알루미늄 호일 | 가정된 노출 금속 안감이 아닌, 적층체 내에서의 호일 사양 및 위치. |
| 외층 | 종이 또는 유연한 판지 | 외부 표면, 마감 및 허용된 처리. |

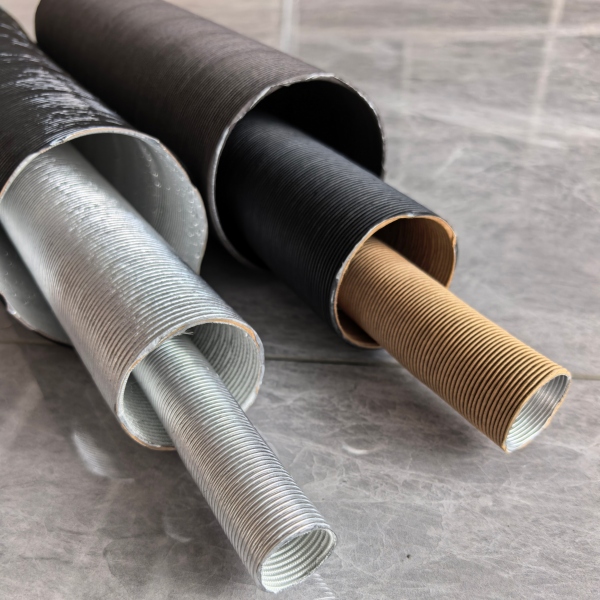

외부 플라스틱 필름을 외관 전용 대체재로 취급하지 마십시오. 별도의 PAK Flexible Air Duct Hose는 안쪽에 크라프트지, 중간에 알루미늄, 바깥쪽에 검은색 PVC 필름을 사용합니다. 종이 외장에서 해당 구조로의 변경은 검토되어야 하며 재질 변경으로 식별되어야 합니다.
애플리케이션을 제품의 명시된 범위 내에 유지하십시오
PAP 제품 설명은 차량 난방 및 공조 시스템을 위한 신선한 공기 공급을 포함하여 실내 구역 내 사용을 명시합니다. 덕트가 실제로 위치할 곳을 기록하여 승인 프로세스를 시작하십시오. 노출된 차량 바닥 아래나 엔진 구역을 통과하는 경로는 차량의 일부라는 이유만으로 실내 설치로 분류되어서는 안 됩니다.
벽체를 선택하기 전에 매체와 노출 상태를 식별하십시오.이것은 연료, 냉각수, 압축 공기 또는 연소 배기를 운반하기 위한 승인이 아니라 공기 덕트 사양입니다. 알루미늄 층의 존재로부터 비, 고인 물, 강한 흡입 또는 직접적인 배기 접촉에 대한 적합성을 유추하지 마십시오.

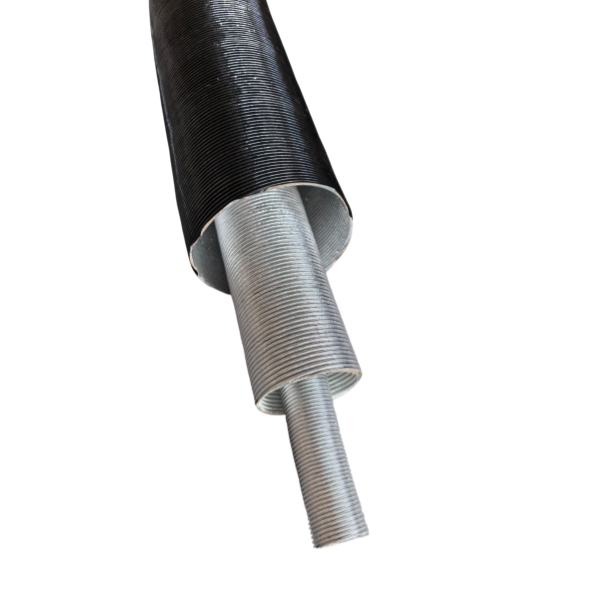

명시된 PAP 용도 외의 프로젝트의 경우, 별도의 구조 검토를 위해 조건을 제출하십시오. heat protection tube and warm air ducting range에는 서로 다른 임무를 위한 서로 다른 제품이 포함되어 있으며, 범위를 공유한다고 해서 상호 교환이 가능한 것은 아닙.
형상 유지력은 반복적인 굽힘과 다릅니다
PAP 덕트는 성형이 가능하고 구부러진 형상을 유지할 수 있는 것으로 설명됩니다. OEM 주문의 경우, 해당 기능을 확인할 수 있는 경로로 변환하십시오. 즉, 커넥터 위치, 여유 공간 봉투(clearance envelope), 그리고 성형 후 샘플이 따라야 할 곡선을 정의하십시오.
샘플 계획에서, 성형력이 제거된 후에도 덕트가 해당 봉투 내에 유지되는지 평가하십시오. 검사 간격을 기록하고 샘플이 지지되지 않는지 또는 의도된 지지대에 의해 지지되는지 기록하십시오. 누군가가 튜브를 제자리에 잡고 있는 동안 촬영한 사진은 지지되지 않는 결과를 증명하지 못합니다.
이 점검을 무제한 굽힘 수명, 진동 내구성 또는 움직이는 조인트에 대한 적합성의 증거로 사용하지 마십시오. 반복적인 움직임이 예상되는 경우, 책임 있는 장비 엔지니어와 함께 별도의 평가를 지정하십시오.
성형 점검
제안된 설치 경로를 사용하고 굽힘 기준을 문서화하십시오. 반경이 중심선에서 측정되는지 또는 다른 정의된 표면에서 측정되는지 명시하십시오. 다른 덕트의 값을 복사하는 대신 선택한 구조에 대한 최소 반경에 동의하십시오.
형상 점검
가장 좁은 곡선과 연결부 끝단에서 성형된 샘플을 측정하십시오. 장축 및 단축 개구부 치수, 가시적인 벽체 주름, 경로 봉투에 대한 상대 위치를 기록하십시오. 샘플을 판정하기 전에 허용 가능한 변화를 설정하십시오.
실제 결합 부품에서 샘플 테스트하기
피팅 시험을 위해 양산용과 동등한 커넥터와 지지대를 사용하세요. 오래된 호스 하나만으로는 의도된 연결 형상을 보여주지 못할 수 있습니다. 각 단부가 어떻게 안착되는지, 지정된 맞물림에 도달하는지, 그리고 의도된 고정 방법이 벽면을 손상시키지 않는지 기록하세요.
끼움성과 공기 흐름 허용 여부는 별도로 유지하세요. 샘플이 두 커넥터 모두에 안착될 수 있더라도 성형된 상태에서 여전히 평가가 필요할 수 있습니다. 시스템에 압력 강하 또는 누출 제한이 요구되는 경우, 테스트 유량, 압력 조건 및 전체 조립 구성에 합의하세요. 손으로 쥐어짜거나 육안 검사만으로 압력 등급을 지정하지 마세요.
오리지널 부품을 기반으로 구매하는 경우, 승인된 참조 샘플과 도면을 보관하세요. 승인된 외관 및 취급 비교에는 샘플을 사용하고, 관리되는 치수 및 합격 한계에는 도면을 사용하세요.
관찰 가능한 결과가 포함된 샘플 승인 기록 사용하기
다음은 고객 지정 프로젝트를 위한 제안된 검사 프레임워크입니다. 이는 모든 PAP 덕트가 이러한 테스트를 통과했다는 주장이 아니며, 장비 제조업체의 자격 요건을 대체하지 않습니다.
| 검토 항목 | 제안된 점검 사항 | 승인 기록 |
|---|---|---|
| 구조적 동일성 | 제출된 사양과 벽면 적층 순서 및 재료 참조 사항을 비교하세요. | 도면 개정 번호, 구조 코드 및 샘플 식별 번호. |
| 절단면 및 공기 통로 | 느슨한 파편, 찢어진 층 또는 개구부로 튀어나온 재료가 있는지 검사하세요. | 단부 사진 및 합의된 제작 품질 기준. |
| 커넥터 피팅 | 의도된 고정 방법을 사용하여 지정된 결합 부품에 샘플을 장착하세요. | 맞물림, 조립 관찰 결과 및 이에 따른 벽면 손상 여부. |
| 성형 형상 | 해제 후 라우팅된 샘플과 여유 공간(클리어런스 엔벨로프)을 비교하세요. | 벤드 기준, 검사 간격 및 측정된 형상. |
| 적층 상태 | 성형 후 선택된 영역을 검사하여 박리, 들뜸 또는 찢어짐이 있는지 확인하세요. | 검사 위치 및 합격 기준. |
| 지지대 접촉 | 지정된 설치 조건에서 제안된 지지대나 클립을 평가하세요. | 국부 변형 및 사용된 조립 조건. |
| 공기 흐름 성능 (필요한 경우) | 합의된 공기 흐름 및 측정 방법을 사용하여 조립된 경로를 평가하세요. | 테스트 구성, 결과 및 프로젝트별 제한 사항. |
테스트 전에 샘플 수량과 측정 방법을 정의하세요. 압축 평가의 경우 고정구, 가해진 하중, 지속 시간 및 허용되는 잔류 변형을 명시하세요. 이러한 조건이 없는 '내압축성'은 재현 가능한 합격 요건이 아닙니다.
승인된 샘플 이면의 구조 관리하기
세 글자 이름은 시작 설명일 뿐이며 전체 양산 사양은 아닙니다. 승인된 부품에 대해 관리되는 구조 변수(예: 종이 등급, 호일 사양, 벽 두께, 성형 형상 및 접착 사양 등)를 식별하도록 공급업체에 요청하세요.
모든 내부 제조 세부 사항이 공개 제품 페이지에 나타날 필요는 없습니다. 구매 관리를 위해 문서화된 구조 참조를 통해 승인된 샘플을 공급업체의 제조 사양에 연결할 수 있습니다. 변경되지 않은 제품 이름이 변경되지 않은 벽 구조를 의미한다고 가정하지 말고, 어떤 변경 사항에 알림이나 재승인이 필요한지 합의하세요.
온도, 습도, 냄새, 인화성 또는 기타 요구 사항이 적용되는 경우 이를 별도로 명시하고 정확한 구조에 대한 증거를 요청하세요. 단순히 두 제품 모두에 종이와 알루미늄이 포함되어 있다는 이유로 다른 제품의 테스트 결과를 그대로 물려받지 마세요.
포장 전뿐만 아니라 포장 후의 상태도 확인하기
승인 프로세스에 대표적인 포장된 샘플을 포함시키세요. 포장을 풀 때, 피팅하기 전에 연결 단부와 성형된 프로파일을 검사하세요. 덕트를 공급된 상태 그대로 설치할 수 있는지, 아니면 합의된 조립 프로세스의 일부가 아닌 추가적인 취급이 필요한지 기록하세요.
부품의 승인된 형상을 중심으로 포장 방법을 설정하세요. 프리폼(사전 성형) 제품의 경우 분리대나 지지대가 경로를 유지하는 방식을 검토하세요. 설치 중에 성형되는 직선 제품의 경우 단부 보호 및 허용되는 포장 압축을 검토하세요. 외관 합격 여부는 피팅에 영향을 미치는 변형과 별도로 유지하세요.
고정된 부품이나 다른 공급 형식이 필요한 주문의 경우, 길이 맞춤형 히터 덕팅 가이드길이 및 포장 논의를 다룹니다. 이 승인 기록은 또한 부품이 조립 라인에 도달했을 때 예상되는 상태를 명시해야 합니다.
승인된 샘플을 반복 주문으로 전환하기
반복 주문을 출고하기 전에, 현재 도면, 시공 기준, 보관 시편, 검사 기준 및 포장 지침으로 구성된 간소화된 승인 패키지에 합의하십시오. 생산 기록이 필요한 치수나 특성을 파악하고, 제안된 변경 사항을 검토할 방법에 대해 합의하십시오.
구매 시방서 문구 예시:합의된 시공 기준에 따라 승인된 종이/알루미늄/종이 벽체 순서의 PAP 공기 덕트를 공급하십시오. 치수, 성형된 경로, 커넥터 결합 및 제작 기술은 승인된 도면 및 검수 기록과 일치해야 합니다. 각 생산 로트를 식별하고 합의된 포장 방법을 사용하십시오. 지정된 벽체 구조 또는 변경 관리에 지정된 기타 특성을 변경하기 전에 고객의 승인을 받으십시오. 필요한 환경 또는 기류 적격성 평가는 테스트된 구성과 문서화된결과를 참조해야 합니다.
공급업체와 협력하여 실제 도면 번호, 공차, 샘플링 계획 및 요구되는 기록을 완료하십시오. 이 예시는 제도 보조 도구이며, 인증 선언이나 기존 테스트 승인이 아닙니다.
조립용 PAP 에어 덕트 샘플 신청하기
BSTFLEX는 PAP 덕트에 대해 맞춤형 단축 공급 및 대량 포장을 제공합니다. OEM 샘플 요청 시 상대 부품 치수, 설치 경로, 가용 간격 및 해당 용도가 의도된 실내 사용 범위 내에 있다는 확인을 보내주십시오.
프로젝트에 필요한 필수 벽체 시퀀스, 샘플 수량, 예상 주문 수량 및 승인 문서를 포함하십시오. 원본 부품이 있는 경우 도면 또는 기준 샘플과 함께 내면, 외면 및 양쪽 연결부의 사진을 제공하십시오.
FAQ: PAP 공조 덕트 사양 및 승인
이 공기 덕트 시공에서 PAP는 어떤 의미인가요?
PAP는 안쪽이 종이, 중간이 알루미늄, 바깥쪽이 종이로 구성됨을 나타냅니다. 제품 약어에만 의존하지 말고 구매 도면에 층 순서를 명시하십시오.
형상 유지력이 덕트가 반복적인 움직임에 적합하다는 것을 의미하나요?
아닙니다. 성형된 경로를 유지하는 것과 반복적인 움직임을 견디는 것은 서로 다른 요구사항입니다. 샘플 승인 시 설치된 형상을 평가하고, 응용 분야에서 필요한 경우 별도의 운동 또는 진동 검증을 규정하십시오.
사양 변경 없이 플라스틱 피복 덕트가 PAP를 대체할 수 있습니까?
자동 대체로 취급하지 마십시오. 외부 재질을 변경하면 벽면 구조가 변경됩니다. 제안된 교체품을 검토하고 레이어 순서를 기록한 후 응용 분야 요구사항에 따라 승인하십시오.
PAP 에어 덕트 샘플 승인에는 무엇이 포함되어야 합니까?
구조 식별 정보, 커넥터 맞춤 상태, 절단단 상태, 성형 기하적 형상, 적층 상태 및 포장을 포함하십시오. 필요한 경우 정의된 방법과 수용 기준을 갖춘 공기 흐름 또는 환경 시험을 추가하십시오.
