스테인리스 배기 열 차폐재 선택 가이드 (304, 321, 316, 430)

스테인리스강은 가장 널리 사용되는 재료 중 하나입니다. 배기열 차폐막 스테인리스강은 내열성, 내구성, 비용 및 성형성 측면에서 뛰어난 균형을 제공하기 때문입니다. 이 가이드에서는 용도(터보, 다운파이프, 촉매 변환기, 매니폴드)에 적합한 스테인리스강 등급을 선택하는 방법, 열 차폐 구조가 성능에 미치는 영향, 그리고 OEM 견적을 신속하게 받기 위해 준비해야 할 정보에 대해 설명합니다.

BSTFLEX는 배기열 차폐 솔루션(차폐 시트, 성형 패널, 엠보싱 차폐판, 배리어 매트, 슬리브, 테이프, 터보 블랭킷 등)의 전체 제품군을 제조합니다. 기성품 솔루션이나 맞춤형 제작이 필요하시면 여기에서 시작하세요. 배기열 차폐 시리즈 살펴보기 .

1) 스테인리스 배기 열 차폐막이 사용되는 경우

스테인리스 열 차폐판은 열을 줄여야 하는 모든 곳에서 흔히 사용됩니다. 복사열 배기 부품에서 발생하는 열을 차단하고 주변 배선, 호스, 센서, 플라스틱 부품 및 차체 패널을 보호합니다. 일반적인 열 발생 구역은 다음과 같습니다.

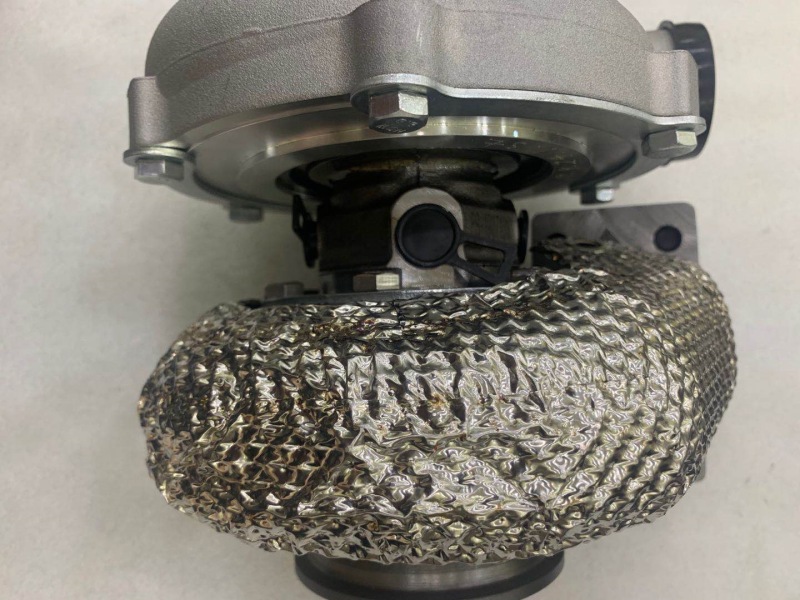

• 터보차저 고온측 높은 복사열 + 열 순환
• 다운파이프 밀폐 포장, 작동 중 온도 유지
• 촉매 변환기 장시간 열처리 및 높은 표면 온도
• 배기 매니폴드 잦은 가열/냉각 주기 및 진동
• 차체 하부 열 관리 : 바닥, 터널, 연료/브레이크 라인 보호

2) 실제로 열을 줄이는 요소: 공극, 표면 설계 및 다층 구조

공기층 (복사열에 가장 중요함)

복사열 제어를 위해서는 안정적인 환경을 조성하고 유지하는 것이 중요합니다. 공극 열원과 차폐막 사이의 간격은 성능에 가장 큰 영향을 미치는 요소 중 하나입니다. 스탠드오프, 브래킷 또는 양각 패턴은 진동 중에도 간격을 일정하게 유지하는 데 도움이 됩니다.

엠보싱/딤플 패널

엠보싱 처리는 강성을 높여 패널이 뜨거운 부품 쪽으로 무너지는 것을 방지합니다. 또한 진동 하중을 분산시켜 소음을 줄이고 내구성을 향상시킬 수 있습니다.

단층형 vs 다층형(단열재 보강형) 열 차폐막

스테인리스 시트 한 장만으로도 복사열을 반사하고 차단할 수 있습니다. 더욱 까다로운 구역의 경우, 여러 장의 스테인리스 시트가 필요할 수 있습니다. 다층 열 차폐막 (스테인리스 표면 + 단열 코어 + 선택 사양 뒷면)은 공간이 허용하는 경우 열 전달을 더욱 줄일 수 있습니다.

3) 스테인리스강 등급 선정 (구매자 의사결정 논리)

스테인리스강 선택은 주로 다음과 같은 사항에 관한 것입니다. 온도 심각도 , 열 순환 , 부식 환경 (도로 제설용 소금, 해양 화학물질 등) 요구되는 성형성 스탬프 또는 성형된 방패의 경우.

사용 환경이 일반적인 스테인리스강 차폐 한계를 정기적으로 초과하는 경우, 가장 열이 심한 터보/다운파이프 영역에는 니켈 합금(예: 합금 625)을 고려하십시오. 합금 625(인코넬 625) 열 차폐판 .

4) 스테인리스 열 차폐 제품 형태 (구입 가능한 제품)

• 열 차폐 시트/방열 시트 평면 시트 또는 맞춤형 재단 패턴
• 성형/스탬핑 패널 보호 덮개는 브래킷 및 장착 형상에 맞게 제작되었습니다.
• 양각 패널 : 강성 및 공극 안정성을 위한 딤플 패턴
• 단열재가 보강된 차단막 스테인리스 표면 마감 + 단열 코어 적용으로 열 차단 효과 극대화
• 열 차폐 슬리브/랩/테이프 파이프, 호스 또는 특정 부위를 보호하는 솔루션

5) 구매자 체크리스트: 빠른 견적을 위해 보내야 할 서류

• 적용 위치: 터보차저 / 다운파이프 / 촉매 변환기 / 매니폴드 / 차체 하부
• 사용 가능한 공간 및 설치 제약 조건 (사진 첨부 가능)
• 목표 보호 영역 크기 및 선호하는 적용 범위
• 선호하는 구조: 판재 / 성형 패널 / 엠보싱 처리 / 단열재 보강 다층 구조
• 목표 수량 및 프로젝트 단계(시제품 또는 대량 생산)
• 도면/CAD 파일(있는 경우) 및 설치 온도 관련 참고 사항(있는 경우)

BSTFLEX에 문의하세요 (견적을 위해 도면을 보내주세요).

자주 묻는 질문

배기열 차폐막에 가장 적합한 스테인리스 등급은 무엇입니까?

많은 배기 시스템 용도에서 304 스테인리스강은 비용 효율적인 선택입니다. 고온 및 열 순환이 잦은 환경(특히 터보/다운파이프 부근)에서는 321 스테인리스강이 일반적으로 사용됩니다. 내식성이 최우선 고려 사항인 경우(도로 염분 또는 해양 환경 노출)에는 316 스테인리스강이 선호될 수 있습니다.

엠보싱 처리가 열 차폐 성능을 향상시킬까요?

엠보싱 처리는 주로 강성을 향상시키고 진동 시 공극을 유지하는 데 도움이 됩니다. 안정적인 공극은 복사열 제어에 매우 중요하기 때문에 엠보싱 디자인은 실제 성능과 내구성을 향상시킬 수 있습니다.

단일층 열 차폐막과 단열재가 덧대진 열 차폐막 중 어떤 것을 선택해야 할까요?

공간이 제한적이고 열 수준이 중간 정도일 때는 단층 스테인리스 차폐막이 효과적입니다. 더 높은 열 차단 효과가 필요하고 단열재를 추가할 수 있는 충분한 포장 공간이 있을 때는 단열재가 내장된 다층 차폐막을 사용합니다.

스테인리스 열 차폐판 견적을 내는 데 필요한 정보는 무엇입니까?

적용 위치, 치수, 선호하는 스테인리스강 등급(명시된 경우), 목표 수량 및 도면/사진을 공유해 주십시오. 온도 데이터 또는 목표 표면 온도가 있는 경우, 더 빠른 재료 및 구조 추천을 위해 함께 제공해 주시기 바랍니다.
