BSTFLEX는 자동차 배기 벨로우즈, 가요성 배기 파이프, 배기 디커플러 및 기타 가요성 배기 연결 조립품용 스테인리스 스틸 니트 와이어 메쉬 슬리브를 제조합니다.

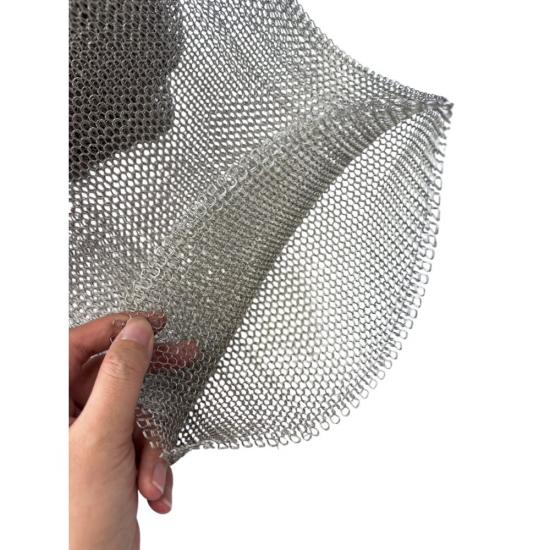

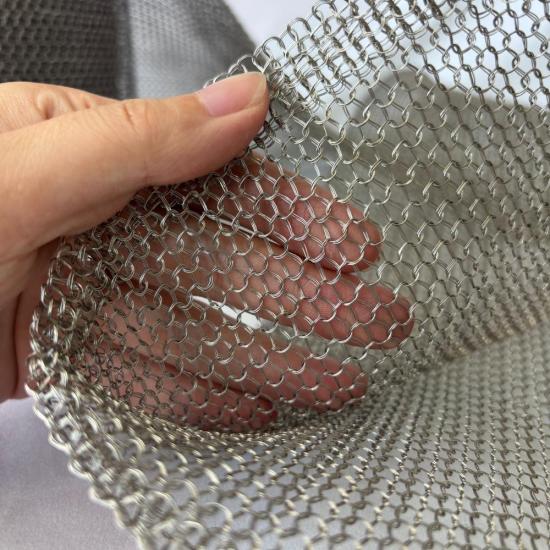

이 슬리브는 스테인리스 스틸 와이어를 관형 루프 구조로 편직(knitting)하여 제작됩니다. 단단한 직조 메쉬와 달리, 편직 구조는 연속적인 금속 구조를 유지하면서 벨로우즈 및 가요성 배기 부품 주위를 압축, 인장 및 형상에 맞춰 변형할 수 있습니다.
특정 배기 응용 분야의 경우, 편직 공정에 3개의 스테인리스 스틸 와이어를 동시에 공급할 수 있습니다. 이러한 3중 와이어 편직 구조는 더 많은 금속 접촉점을 가진 더 무거운 다중 스트랜드 메쉬를 형성하며, 배기 조립품의 기계적 요구 사항에 따라 맞춤 제작할 수 있습니다.
제품 개요
배기 벨로우즈 및 가요성 배기 파이프는 진동, 열팽창, 엔진 움직임 및 반복적인 기계적 변위를 수용하도록 설계되었습니다. 니트 와이어 메쉬 슬리브는 배기 플렉스 조립품의 외부 또는 내부에서 가요성 금속층 역할을 합니다.
배기 시스템 설계에 따라, 니트 스테인리스 스틸 메쉬는 벨로우즈 주위에 직접 설치하거나, 외부 스테인리스 스틸 브레이드 아래에 배치하거나, 배기 디커플링 구조에 통합할 수 있습니다.
루프 구조 덕분에 메쉬가 단단한 덮개 역할을 하는 대신 벨로우즈와 함께 움직일 수 있습니다. 따라서 진동 관리, 표면 보호, 유연한 지지 및 금속층 간의 기계적 분리가 필요한 응용 분야에 적합합니다.
3중 와이어 편직 구조
BSTFLEX에서 제공하는 주요 제조 옵션 중 하나는 3중 와이어 편직입니다.
이 구조에서는 3개의 스테인리스 스틸 와이어가 평행하게 공급되어 동일한 관형 메쉬 구조로 함께 편직됩니다. 3개의 와이어가 각 편직 루프를 동시에 형성합니다.
동일한 단일 와이어 구조와 비교했을 때, 3중 와이어 니트 메쉬는 동일한 편직 구조 내에 더 많은 금속 재료를 포함합니다. 이는 완제품 슬리브의 중량, 강성, 압축 특성 및 와이어 간 접촉 거동을 변화시킬 수 있습니다.
와이어 수는 수많은 설계 요소 중 하나일 뿐입니다. 올바른 메쉬를 선택할 때는 와이어 직경, 메쉬 밀도, 슬리브 직경, 스테인리스 스틸 재질 및 설치 위치도 함께 고려해야 합니다.
배기 벨로우즈에서 니트 와이어 메쉬가 사용되는 방식
배기 벨로우즈는 엔진 작동 중에 지속적인 진동과 열 움직임에 노출됩니다. 벨로우즈는 엔진과 하류 배기 시스템 사이의 움직임을 보상하면서 유연성을 유지해야 합니다.

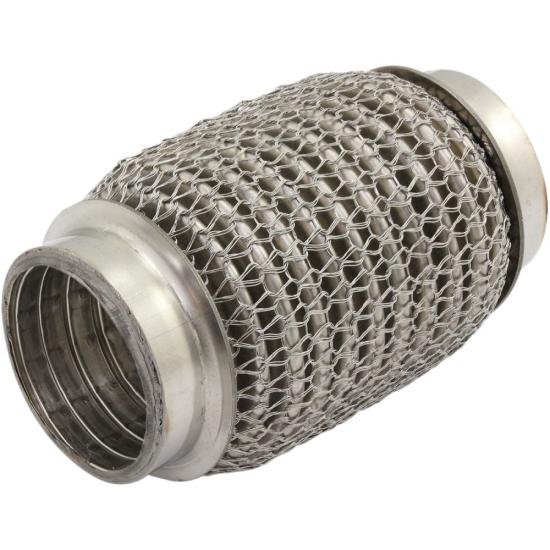

유연한 금속 인터페이스를 제공하기 위해 벨로우즈 주위에 니트 와이어 메쉬 슬리브를 장착할 수 있습니다. 메쉬는 벨로우즈와 함께 변형될 수 있으며 반복적인 움직임 중에도 접촉을 유지합니다.
조립품 설계에 따라, 니트 메쉬는 벨로우즈와 주변 금속 부품 간의 직접적인 마찰을 줄이는 데 도움이 될 수 있습니다. 또한 기계적 감쇄(damping)에 기여하는 수많은 와이어 간 접촉점을 생성할 수 있습니다.
가요성 배기 파이프에서의 응용 분야
가요성 배기 파이프는 단단한 배기 배관이 엔진 움직임, 열팽창 및 진동을 수용할 수 없는 곳에 일반적으로 사용됩니다.
가요성 배기 파이프에는 주름진 벨로우즈, 내부 라이너, 외부 브레이드 및 니트 와이어 메쉬가 포함될 수 있습니다. 정확한 구조는 배기 시스템 제조업체에 따라 다릅니다.
니트 메쉬는 벨로우즈 주위에 배치되거나 벨로우즈와 외부 브레이드 사이에 배치될 수 있습니다. 그 용도는 전체 플렉스 파이프 설계에 따라 다릅니다.
BSTFLEX는 벨로우즈의 외경, 필요한 슬리브 직경 및 완성된 가요성 연결부의 기계적 요구 사항에 따라 맞춤형 니트 메쉬 슬리브를 공급합니다.
배기 디커플러 응용 분야
자동차 배기 디커플러는 엔진 진동 및 움직임이 하류 배기 시스템으로 전달되는 것을 줄이도록 설계되었습니다.
니트 스테인리스 스틸 메쉬는 루프 구조가 제어된 움직임을 허용하면서 와이어 사이에 다중 마찰 접촉점을 생성하므로 배기 디커플링 조립품에 통합될 수 있습니다.
올바른 메쉬 구조는 디커플러 설계, 필요한 유연성, 설치 위치 및 예상 움직임 범위에 따라 다릅니다.
니트 와이어 메쉬와 스테인리스 스틸 브레이드의 비교
니트 와이어 메쉬와 스테인리스 스틸 브레이드는 서로 다른 제품이며 동일한 부품으로 취급해서는 안 됩니다.
니트 메쉬는 서로 연결된 와이어 루프로 형성됩니다. 스테인리스 스틸 브레이드는 여러 와이어 캐리어를 대각선으로 교차시켜 제작됩니다.
니트 메쉬는 일반적으로 압축성과 성형성이 더 뛰어난 반면, 브레이드는 외부 구속층 또는 보강층으로 자주 사용됩니다.
일부 배기 플렉스 파이프 설계는 두 구조가 서로 다른 기계적 기능을 제공하기 때문에 동일한 조립품에 니트 메쉬와 스테인리스 스틸 브레이드를 모두 사용합니다.
맞춤형 와이어 직경
와이어 직경은 완성된 니트 메쉬의 거동에 직접적인 영향을 미칩니다.
와이어 직경이 클수록 일반적으로 메쉬의 중량과 강성이 증가합니다. 더 가는 와이어는 더 가볍고 유연한 구조를 제공할 수 있습니다.
와이어 직경은 압축 저항, 루프 유연성, 금속 접촉 면적 및 완제품 슬리브 두께에도 영향을 미칠 수 있습니다.
이러한 이유로 와이어 직경은 독립된 사양으로 선택하기보다 메쉬 밀도 및 스트랜드 수와 함께 선택해야 합니다.
맞춤형 메쉬 밀도
메쉬 밀도는 니트 슬리브의 지정된 영역이나 길이에 포함되는 스테인리스 스틸 와이어의 양을 제어합니다.
밀도가 더 높은 메쉬는 더 많은 금속 재료와 와이어 간 접촉점을 포함합니다. 더 개방된 메쉬는 일반적으로 더 큰 유연성과 더 가벼운 중량을 제공합니다.
다양한 배기 벨로우즈 및 플렉스 파이프 설계에는 서로 다른 메쉬 밀도가 필요할 수 있습니다. BSTFLEX는 고객 샘플, 도면 또는 엔지니어링 요구 사항에 따라 편직 구조를 조정할 수 있습니다.
맞춤형 슬리브 직경
튜브형 편조 와이어 메쉬 슬리브는 배기 벨로즈, 플렉스 파이프 및 디커플링 부품에 맞추어 다양한 직경으로 제작할 수 있습니다.
올바른 슬리브 직경은 조립 성능에 중요합니다. 슬리브가 너무 조이면 움직임이 제한될 수 있고, 너무 느슨하면 필요한 기계적 상호작용을 제공하지 못할 수 있습니다.
OEM 개발의 경우, 고객분들께 벨로즈 외경, 필요한 메쉬 직경 및 완성된 슬리브 길이를 제공해 주시는 것을 권장합니다.
사용 가능한 재질
스테인리스 스틸은 내식성, 기계적 내구성 및 고온 배기 환경에 적합하여 배기 편조 메쉬에 일반적으로 사용됩니다.
대표적인 재질 옵션으로는 304 및 316 스테인리스 스틸이 포함됩니다. 기타 스테인리스 스틸 등급이나 고온 합금 와이어는 고객 사양에 따라 검토될 수 있습니다.
재질 선택 시 작동 온도, 산화 조건, 제설용 염 노출, 응축수, 사용 수명 및 배기 시스템 내 설치 위치를 고려해야 합니다.
기술 사양
| 제품 | 스테인리스 스틸 편조 와이어 메쉬 슬리브 |
|---|---|
| 구조 | 튜브형 편조 와이어 메쉬 |
| 와이어 구성 | 단선 또는 다선 구조 |
| 주요 구조 | 3선 편조 메쉬 |
| 재질 | 스테인리스 스틸 |
| 대표 등급 | 304, 316 또는 맞춤형 등급 |
| 기준 슬리브 직경 | 25mm ~ 150mm, 맞춤형 크기 가능 |
| 기준 와이어 직경 | 0.15mm ~ 0.30mm, 맞춤형 옵션 가능 |
| 메쉬 밀도 | 맞춤형 |
| 메쉬 레이어 | 설계에 따른 단일 또는 다중 레이어 |
| 길이 | 절단 길이 또는 연속 생산 |
| 적용 분야 | 배기 벨로즈, 플렉스 파이프, 배기 디커플러 및 플렉시블 배기 조인트 |
| OEM 서비스 | 가능 |
| 샘플 개발 | 가능 |
대표적 적용 분야
- 자동차 배기 벨로즈
- 플렉시블 배기 파이프
- 자동차 배기 디커플러
- 배기 플렉시블 조인트
- 상용차 배기 시스템
- 대형 트럭 배기 시스템
- 발전기 배기 연결부
- 산업용 엔진 배기 배관
- 선박용 배기 어셈블리
- 머플러 및 소음기 메쉬 적용
OEM 및 맞춤형 제조
BSTFLEX는 고객의 도면, 샘플 및 배기 부품 치수에 따라 편직 와이어 메쉬 슬리브를 제조합니다.
맞춤형 생산에는 다양한 스테인리스 스틸 등급, 와이어 직경, 가닥 수, 슬리브 직경, 메쉬 밀도 및 완제품 길이가 포함될 수 있습니다.
교체 프로젝트의 경우, 고객은 평가를 위해 기존 편직 메쉬 슬리브나 전체 배기 부품을 제공할 수도 있습니다.
이 샘플 기반 개발 방식은 원래의 메쉬 사양을 알 수 없지만 고객이 기존 구조를 재현해야 할 때 유용합니다.
견적을 위해 필요한 정보
| 적용 분야 | 배기 벨로우즈, 플렉스 파이프, 디커플러 또는 플렉시블 조인트 |
|---|---|
| 벨로우즈 외경 | 필수 |
| 메쉬 슬리브 직경 | 필수 |
| 완제품 길이 | 필수 |
| 와이어 재질 | 304, 316 또는 지정된 등급 |
| 와이어 직경 | 지정된 경우 필수 |
| 와이어 가닥 수 | 싱글, 더블, 트리플 또는 맞춤형 |
| 메쉬 밀도 | 도면, 사양 또는 샘플 |
| 수량 | 개수 또는 미터 |
| 도면 또는 샘플 | 권장 |
BSTFLEX를 선택해야 하는 이유
BSTFLEX는 자동차 및 산업용 애플리케이션을 위한 맞춤형 열 및 기계적 보호 부품에 중점을 둡니다.
스테인리스 스틸 편직 메쉬 프로젝트의 경우, 도면 기반 생산, 샘플 기반 개발, 맞춤형 와이어 구성 및 OEM 제조를 지원할 수 있습니다.
3개의 스테인리스 스틸 와이어를 동일한 튜브형 메쉬 구조로 함께 편직해야 하는 고객을 위해 트리플 와이어 편직 구조를 제공합니다.
배기 벨로우즈, 플렉시블 배기 파이프 또는 자동차 배기 디커플러를 개발 중이라면 평가를 위해 기술 도면이나 샘플을 보내주십시오.
자주 묻는 질문
스테인리스 스틸 편직 와이어 메쉬 슬리브란 무엇인가요?
스테인리스 스틸 와이어를 서로 연결된 고리 형태로 편직하여 만든 관형 금속 슬리브입니다. 결과물인 구조는 유연하고 압축 가능하며, 배기 벨로우즈 및 유연한 배기 부품 주위에 설치하기에 적합합니다.
배기 시스템에서 편직 와이어 메쉬는 어떤 용도로 사용되나요?
진동 관리, 표면 보호 및 기계적 지지를 위해 유연한 금속 층이 필요한 배기 벨로우즈, 플렉스 파이프 및 배기 디커플러 주위에 일반적으로 사용됩니다.
3중 와이어 편직 메쉬란 무엇인가요?
3중 와이어 편직 메쉬는 편직 과정에서 3개의 스테인리스 스틸 와이어를 함께 공급하여 세 와이어가 동시에 편직 고리 구조를 형성하도록 제조됩니다.
편직 와이어 메쉬는 스테인리스 스틸 브레이드와 동일한가요?
아니요. 편직 메쉬는 와이어 고리로 형성되는 반면, 브레이드는 대각선으로 교차하는 와이어 캐리어로 생산됩니다. 일부 배기 조립품은 서로 다른 기능을 위해 두 제품을 모두 사용합니다.
슬리브 직경을 맞춤 제작할 수 있나요?
네. 슬리브 직경은 배기 벨로우즈, 플렉스 파이프 또는 디커플링 부품의 치수에 따라 생산할 수 있습니다.
메쉬 밀도를 맞춤 제작할 수 있나요?
네. 메쉬 밀도, 와이어 직경, 가닥 수 및 슬리브 직경은 필요한 배기 조립품에 따라 조정할 수 있습니다.
BSTFLEX에서 기존 샘플을 바탕으로 제조할 수 있나요?
네. 고객은 치수 및 구조 평가를 위해 기존 메쉬 슬리브, 배기 벨로우즈 조립품 또는 플렉스 파이프 샘플을 제공할 수 있습니다.
견적 요청
맞춤형 스테인리스 스틸 편직 와이어 메쉬 슬리브의 경우, 적용 분야, 슬리브 직경, 와이어 직경, 스테인리스 스틸 등급, 와이어 가닥 수, 메쉬 밀도, 완제품 길이 및 필요한 수량을 제공해 주십시오.
OEM 개발을 위한 도면 및 기존 샘플 제공을 환영합니다.
