무엇을 찾고 계신가요?
도면에 단순히 "알루미늄 시트"라고만 기재하여 자동차용 알루미늄 열 차폐재를 지정하는 것은 중요한 엔지니어링 결정을 미해결 상태로 남겨두는 것입니다. 알루미늄 합금 등급은 엠보싱, 스탬핑 및 성형 과정에서 시트가 어떻게 반응하는지, 어느 정도의 기계적 하중을 견딜 수 있는지, 그리고 완성된 차폐재가 작동 환경에서 얼마나 잘 견디는지에 영향을 미칩니다.
성형 알루미늄 시트 적용 분야에서 자주 고려되는 4가지 등급은 1050, 1100, 3003 및 5052입니다. 이들은 서로 다른 3개의 합금 계열에 속하며, 모두 알루미늄이라는 이유만으로 상호 교환 가능하다고 간주해서는 안 됩니다.
열 차폐재 개발에 있어 실질적인 질문은 어떤 합금이 보편적으로 가장 좋은가가 아닙니다. 완성된 부품의 열 구역과 제조 공정에 어떤 합금, 템퍼(temper), 두께 및 성형 형상의 조합이 적합한지가 중요합니다.

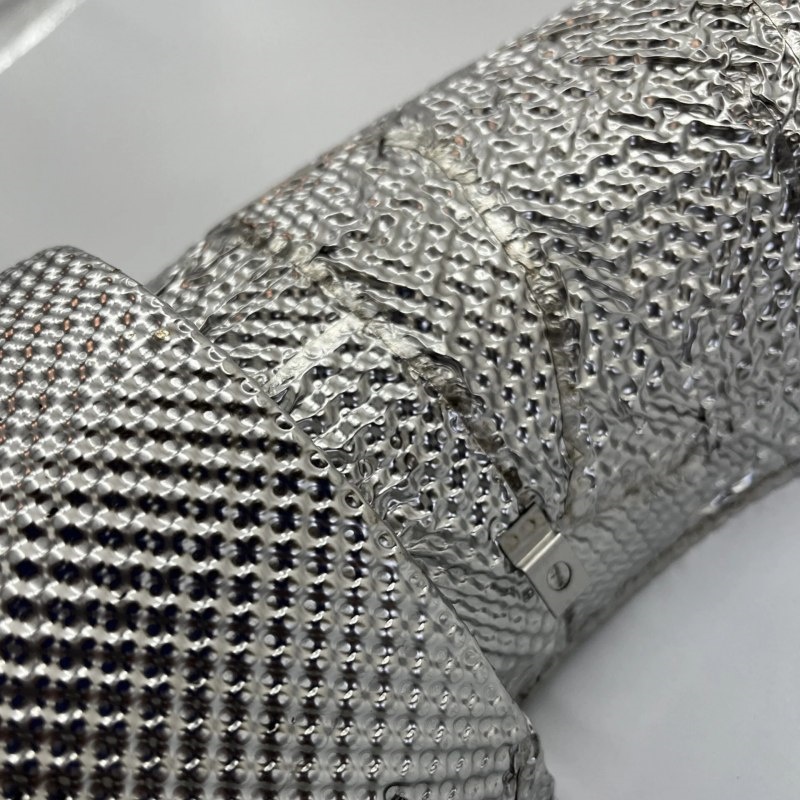

BSTFLEX는 다음을 공급합니다 엠보싱 처리된 알루미늄 열 차폐재 자동차 배기 장치, 엔진룸 및 차체 하부 열 보호 프로젝트용입니다. 고객은 평가를 위해 기존 사양, 도면 또는 적용 정보를 제공할 수 있습니다.
| 합금 | 합금 계열 | 일반적 특성 | 성형 능력 | 상대적 강도 | 일반적인 열 차폐재 선택 이유 |
|---|---|---|---|---|---|
| 1050 | 1xxx 고순도 알루미늄 | 매우 높은 알루미늄 함량 | 우수함 | 낮음 | 딥 드로잉(Deep forming), 경량 차폐 및 높은 강도가 우선순위가 아닌 응용 분야 |
| 1100 | 1xxx 상업용 순수 알루미늄 | 가공성이 뛰어난 범용 시트 | 우수함 | 낮음 | 쉬운 제작이 필요한 성형 및 엠보싱 차폐재 |
| 3003 | 3xxx 알루미늄-망간 | 강도와 성형성의 균형 | 매우 좋음 | 보통 | 고강도 합금으로 변경하지 않고 더 큰 강성이 필요한 자동차용 차폐재 |
| 5052 | 5xxx 알루미늄-마그네슘 | 더 높은 강도의 내식성 시트 | 좋음 | 더 높음 | 기계적 요구 사항이 더 까다롭거나 부식성이 있는 차량 환경 |
이 표는 일반적인 합금 거동을 설명합니다. 실제 기계적 성질은 템퍼, 시트 두께 및 가공 이력에 크게 의존합니다. 동일한 합금이라도 O-템퍼 시트와 H-템퍼 시트는 스탬핑 과정 및 완성된 부품에서 다르게 반응할 수 있습니다.
견고한 자동차용 열 차폐막은 동시에 두 가지 역할을 수행해야 합니다. 열 관리 기능에 기여하는 동시에 제조된 금속 부품으로서의 역할도 수행해야 합니다.
즉, 소재가 차량에 도달하기 전에 여러 공정을 거쳐야 할 수 있습니다:
성형이 쉬운 합금은 복잡한 형상에는 유리할 수 있지만 기계적 강도는 낮을 수 있습니다. 반면 다른 합금은 훨씬 더 높은 강도를 제공할 수 있지만, 다른 툴링, 굽힘 반경 또는 성형 조건이 필요할 수 있습니다.
따라서 알루미늄 열 차폐막 소재는 일반적인 온도 요구 사항에 따라 선택하기보다는 부품 설계의 일부로 지정되어야 합니다.
1050은 고순도 알루미늄 1xxx 계열에 속합니다. 약 99.5% 이상의 알루미늄을 함유하고 있으며 우수한 가공성, 내식성, 높은 열전도율 및 전기 전도율로 잘 알려져 있습니다.
제조 관점에서 열 차폐막에 가장 유용한 특징은 쉽게 성형할 수 있다는 점입니다. 이 때문에 얇은 알루미늄 시트를 엠보싱, 굽힘 또는 비교적 복잡한 형상으로 드로잉해야 하고 높은 구조적 강도가 주요 설계 요구 사항이 아닌 경우 1050을 고려할 가치가 있습니다.
가장 큰 단점은 기계적 강도입니다. 열 차폐막이 상당한 기계적 하중을 견뎌야 하거나 심한 변형에 저항해야 하는 경우에는 고순도 알루미늄 합금을 선택하지 않습니다.
부품에 더 큰 강성이나 내구성이 필요한 경우, 설계자는 다른 템퍼를 평가하거나, 엠보싱 형상을 변경하거나, 부품 단면을 수정하거나, 3003 또는 5052와 같은 합금으로 변경할 수 있습니다.
1100은 또 다른 상업용 순수 1xxx 계열 알루미늄으로 약 99% 이상의 알루미늄을 함유하고 있습니다. 1050과 마찬가지로 우수한 성형성을 제공하며 시트 제품으로 널리 사용됩니다.
열 차폐막 제조 시 1100은 부품에 광범위한 성형이 필요하고 더 많이 합금된 등급과 관련된 기계적 강도가 필요하지 않을 때 매력적입니다.
따라서 1050과 1100은 소재 선택 과정에서 비슷한 영역을 차지합니다. 두 소재 사이의 결정은 열 차폐막 기능의 극적인 차이보다는 고객 사양, 지역별 가용성, 필수 표준, 기존 툴링 및 공급망 요구 사항에 의해 영향을 받는 경우가 많습니다.
많은 자동차 열 차폐막 프로젝트에서 1050과 1100은 모두 강력한 성형 특성을 가진 고알루미늄 함량 1xxx 합금이기 때문에 유사한 설계 공간을 차지할 수 있습니다.
1050은 최소 알루미늄 순도가 더 높고, 1100은 합금 첨가물이 약간 더 많이 포함되어 있습니다. 실질적인 중요성은 완제품 사양에 따라 다릅니다.
따라서 구매자는 두 등급이 서류상으로 비슷해 보인다는 이유만으로 1050에서 1100으로, 또는 1100에서 1050으로 변경하는 것을 피해야 합니다. 부품에 이미 승인된 도면이나 OEM 소재 사양이 있는 경우, 대체 소재가 기술적으로 검증되지 않는 한 지정된 등급을 유지해야 합니다.
3003은 상업용 순수 알루미늄에서 벗어나 알루미늄-망간 3xxx 계열에 속합니다. 망간은 주요 합금 원소로, 3003에 1xxx 계열 등급보다 더 큰 강도를 부여하는 동시에 유용한 성형성과 내식성을 유지하게 합니다.
이러한 균형 덕분에 3003은 자동차 열 차폐막에 특히 흥미로운 소재입니다.
성형된 차폐막은 단순히 쉽게 찍어내는 것 이상의 작업이 필요한 경우가 많습니다. 또한 넓은 표면 전체에 걸쳐 형상을 유지하고, 취급 시 손상에 저항하며, 설치 후에도 안정적인 상태를 유지할 수 있는 충분한 강성이 필요할 수 있습니다. 3003은 성형성이 뛰어난 순수 알루미늄과 더 강한 5xxx 계열 사이에서 실용적인 중간 지점을 제공합니다.
자동차 소재 선정에는 종종 타협이 수반됩니다.
매우 부드럽고 성형성이 뛰어난 시트는 스탬핑하기는 쉬울 수 있지만, 원하는 부품 강성을 얻기 위해 추가적인 형상이 필요할 수 있습니다. 더 강한 합금은 견고성을 향상시킬 수 있지만, 까다로운 성형 작업 시 작업성이 떨어질 수 있습니다.
3003은 상업용 순수 1xxx 등급보다 더 높은 기계적 강도를 제공하면서도 많은 일반적인 시트 성형 작업에 적합하기 때문에 유용합니다.
아직 합금을 결정하지 않은 OEM 구매자에게 3003은 성형 유연성과 적절한 구조적 성능이 모두 요구되는 경우 고려해 볼 만한 등급 중 하나입니다.
5052는 알루미늄-마그네슘 5xxx 계열에 속합니다. 1050, 1100, 3003과 비교했을 때, 이 소재는 더 높은 기계적 강도와 까다로운 사용 환경에서의 내구성을 지향합니다.
마그네슘 첨가는 이러한 성능 변화의 주된 원인입니다. 5052는 일반적으로 사용되는 비열처리형 알루미늄 시트 합금 중에서 강도뿐만 아니라 내식성으로도 널리 인정받고 있습니다.
자동차 열 차폐막의 경우, 패널이 더 가혹한 기계적 또는 환경적 작동 조건에 노출되는 곳에서 이러한 특성이 유용할 수 있습니다.
아닙니다. 강도가 높다고 해서 반드시 더 좋은 열 차폐막 소재인 것은 아닙니다.
매우 복잡한 부품이 광범위한 딥 드로잉을 필요로 하는 경우, 더 부드러운 고순도 합금이 제조하기 더 쉬울 수 있습니다. 차폐막이 크지만 하중을 적게 받는 경우, 추가적인 강도는 재료 비용이나 성형 난이도만 높일 뿐 이점은 거의 없을 수 있습니다.
올바른 질문은 완성된 부품이 실제로 5052가 제공하는 추가적인 강도와 부식 성능을 필요로 하는지 여부입니다.
이 비교는 주로 최대 성형 유연성과 추가적인 기계적 강도 사이의 선택 문제입니다.
1050은 고순도와 쉬운 변형이 바람직한 곳에서 매력적입니다. 3003은 망간을 첨가하여 더 강한 시트를 제공하면서도 우수한 제조 특성을 유지합니다.
깊은 성형 요구 사항이 있는 비교적 단순한 복사 차폐막의 경우 1050으로 충분할 수 있습니다. 더 큰 고유 패널 강도가 필요한 대형 스탬핑 차폐막의 경우 3003이 더 적합한 균형을 제공할 수 있습니다.
3003과 5052를 비교하면 차이가 더욱 두드러집니다.
3003은 적절한 강도와 우수한 성형성을 갖춘 범용 알루미늄-망간 합금입니다. 5052는 특히 우수한 내식성을 갖춘 더 강한 알루미늄-마그네슘 합금입니다.
일반적인 선택 논리는 다음과 같습니다:
이는 엔지니어링 검증을 대체할 수 없습니다. 템퍼(질별), 두께 및 완성된 부품의 형상은 여전히 중요합니다.
알루미늄 열 차폐막 RFQ에서 가장 중요한 세부 사항 중 하나가 자주 간과되는데, 바로 템퍼입니다.
일반적인 알루미늄 판재 상태에는 다음과 같은 명칭이 포함될 수 있습니다:
이러한 명칭은 알루미늄이 어떻게 가공되었는지 설명하며 기계적 성질과 성형 거동에 영향을 미칩니다.
예를 들어, 까다로운 성형 작업에는 부드러운 어닐링(풀림) 상태를 선택할 수 있는 반면, 가공 경화 상태는 완성된 판재에 더 큰 강도를 제공할 수 있습니다.
이것이 유용한 사양에 다음보다 더 많은 내용이 명시되어야 하는 이유입니다:
“3003 알루미늄, 0.5 mm.”
부품이 이미 특정 재료 상태를 기준으로 설계된 경우, 완전한 요구 사항은 합금과 템퍼를 함께 정의해야 합니다.
기본 합금만이 패널 강성의 유일한 원천은 아닙니다.
BSTFLEX 엠보싱 처리된 알루미늄 열 차폐 시트는 성형된 표면 형상을 사용하여 얇은 알루미늄의 구조적 안정성을 높입니다.
결과적으로 엔지니어는 다음 세 가지 변수를 함께 고려해야 합니다:
| 변수 | 영향을 미치는 요소 |
|---|---|
| 합금 | 기본 강도, 성형성, 부식 거동 및 제조 반응 |
| 템퍼 | 경도, 강도 및 성형 능력 |
| 엠보싱 형상 | 패널 강성, 치수 안정성 및 진동에 대한 반응 |
한 가지 변수를 변경하면 다른 변수에 대한 요구 사항에 영향을 줄 수 있습니다. 따라서 열 차폐막은 합금 번호만으로 최적화되어서는 안 됩니다.
엔진룸 복사열 차폐막의 경우, 부품 형상과 강성 요구 사항에 따라 1050, 1100 및 3003이 모두 후보가 될 수 있습니다.
깊게 성형된 부품은 성형성이 높은 등급이 유리할 수 있습니다. 더 큰 형상 안정성이 필요한 넓은 패널은 3003 또는 가공 경화 템퍼가 적합할 수 있습니다.
기계적 내구성이나 부식 노출이 더 까다로운 경우에는 5052를 평가할 수 있습니다.
차체 하부 차폐막은 열 이상의 문제에 직면합니다. 또한 물, 도로 오염 물질, 진동 및 파편에 노출될 수 있습니다.
이러한 이유로 엔지니어는 보호된 엔진룸 차폐막보다 부식 저항성과 기계적 안정성에 더 큰 중점을 두는 경우가 많습니다.
3003은 많은 차체 하부 설계에 유용한 강도와 성형성의 균형을 제공할 수 있습니다. 더 큰 강도와 환경적 내구성이 우선순위일 때는 5052가 매력적입니다.
열 구역이 선택된 알루미늄 구조의 실질적인 한계를 초과하는 경우, 단순히 더 강한 알루미늄 합금을 선택하는 것이 해결책이 되어서는 안 됩니다. 대신 엔지니어는 차폐막 간격, 다중 레이어 또는 다음과 같은 다른 금속을 평가해야 합니다. 스테인리스 스틸 열 차폐 소재.
알루미늄이 배기 매니폴드 근처에 적합한지 여부는 실제 열 환경, 열원으로부터의 거리, 공기 흐름 및 차폐 구조에 따라 달라집니다.
합금 등급만으로는 이 질문에 답할 수 없습니다.
5052와 같은 더 강한 알루미늄이라고 해서 알루미늄 차폐 어셈블리가 견딜 수 있는 범위를 초과하는 열 조건에 자동으로 적합해지는 것은 아닙니다. 기계적 강도와 열적 적합성은 서로 다른 공학적 문제입니다.
가혹한 배기 측 위치의 경우, 스테인리스강 또는 극한 시스템에서는 Inconel 625 열 차폐 소재가 더 적절할 수 있습니다.
녹는점은 온라인 열 차폐 비교에서 마치 작동 온도 등급인 것처럼 사용되기도 합니다. 설계된 차량 부품의 경우, 그러한 접근 방식은 불완전합니다.
금속은 녹기 전이라도 기계적 특성, 산화 거동 또는 치수 안정성이 해당 용도에 부적합해질 수 있습니다.
자동차 열 차폐 장치 선택 시 다음 사항을 고려해야 합니다:
이것이 녹는점만을 기준으로 한 합금 비교가 잘못된 소재 결정으로 이어질 수 있는 이유입니다.
시트 두께를 늘리면 기계적 강도와 강성이 향상되지만, 부품 무게와 원자재 소비량도 증가합니다.
자동차 열 차폐 장치는 합금 선택, 템퍼, 엠보싱 및 성형된 부품 형상의 조합을 통해 구조적 안정성을 달성할 수 있습니다.
이러한 이유로, 최소 실용 두께는 관련 없는 열 차폐 장치에서 복사하는 것이 아니라 완성된 부품 설계 및 검증 요구 사항에 따라 설정되어야 합니다.
신규 OEM 또는 교체 프로젝트의 경우, 다음 정보를 가능한 한 많이 제공하십시오:
| RFQ 항목 | 예시 정보 |
|---|---|
| 적용 분야 | 엔진 베이, 배기 터널, 촉매 변환기, 머플러 또는 차체 하부 |
| 합금 | 1050, 1100, 3003, 5052 또는 공급업체 권장 사항 |
| 템퍼 | O, H14, H24, H32 또는 도면 요구 사항 |
| 두께 | 지정된 공칭 두께 |
| 표면 | 평면 또는 엠보싱 |
| 엠보싱 패턴 | 기존 패턴, 도면, 샘플 또는 요구되는 디자인 |
| 공급 형태 | 시트, 코일, 블랭크 또는 완제품 |
| 치수 | 폭, 길이 및 구성 요소 치수 |
| 추가 가공 | 스탬핑, 벤딩, 드로잉, 펀칭 또는 트리밍 |
| 수량 | 프로토타입 요구 사항 및 연간 생산량 |
가능할 수도 있지만, 합금 이름만 보고 대체해서는 안 됩니다.
1050에서 1100으로의 변경은 비교적 사소해 보일 수 있지만, 1050에서 5052로의 변경은 강도와 성형 특성 면에서 훨씬 큰 변화를 의미합니다. 두 재료가 동일한 열 기능을 수행할 수 있는 경우에도 스탬핑 공정에는 서로 다른 매개변수가 필요할 수 있습니다.
대체를 승인하기 전에 다음 사항을 검토하십시오:
모든 구매자가 완성된 재료 사양을 가지고 시작하는 것은 아닙니다. 프로토타입 및 맞춤형 열 차폐 프로젝트의 경우, 시작점은 기존 부품, 도면 또는 단순히 설치 문제일 수 있습니다.
그러한 상황에서는 다음을 제공하십시오:
이 정보를 통해 두께 및 엠보싱 구조와 함께 재료 선택을 평가할 수 있습니다.
BSTFLEX는 제조합니다 엠보싱 알루미늄 단열 재료 자동차 및 산업용 열 관리 애플리케이션을 위한.
프로젝트는 고객 도면, 샘플 및 재료 사양에 따라 개발될 수 있으며, 합금, 템퍼, 두께, 시트 치수 및 엠보싱 구조와 같은 변수는 최종 애플리케이션에 따라 평가됩니다.
다른 금속 계열이 필요한 열 구역의 경우, 고객은 다음을 평가할 수도 있습니다 엠보싱 스테인리스 스틸 열 차폐 재료 또는 Alloy 625 Inconel 열 차폐재.
1050, 1100, 3003 및 5052는 자동차 열 차폐 시트로 고려할 수 있는 알루미늄 등급입니다. 적합한 합금은 요구되는 성형성, 기계적 강도, 내식성, 부품 형상 및 작동 환경에 따라 달라집니다.
1050은 우수한 성형성과 높은 알루미늄 순도가 중요하고 부품에 높은 기계적 강도가 필요하지 않은 경량 성형 열 차단막에 적합할 수 있습니다.
1100은 우수한 성형성을 가진 상업용 순수 1xxx 계열 알루미늄입니다. 3003은 망간을 함유하고 있으며 우수한 성형성을 유지하면서 더 높은 기계적 강도를 제공합니다. 이로 인해 3003은 더 높은 강성이 필요한 차폐막에 유용할 수 있습니다.
3003은 성형성과 적절한 강도의 유용한 균형을 제공합니다. 5052는 더 높은 강도와 강력한 내식성을 제공합니다. 더 나은 재료는 합금 강도만으로 결정되는 것이 아니라 완성된 부품과 환경에 따라 달라집니다.
5052는 더 큰 기계적 내구성이나 내식성이 필요한 알루미늄 열 차폐 응용 분야에 고려될 수 있습니다. 특정 배기 위치에 대한 적합성은 여전히 열 노출, 공극, 차폐막 구조 및 검증 요구 사항에 따라 달라집니다.
반드시 그렇지는 않습니다. 더 높은 기계적 강도가 그 자체로 더 높은 허용 사용 온도를 보장하지는 않습니다. 열 노출, 온도에 따른 합금 거동, 부품 형상 및 차폐막 간격을 별도로 평가해야 합니다.
템퍼는 시트의 경도, 강도 및 성형성에 영향을 미칩니다. 동일한 알루미늄 합금으로 만들어졌더라도 템퍼가 다른 두 시트는 엠보싱, 굽힘 및 딥 드로잉 과정에서 다르게 반응할 수 있습니다.
네. 도면, 샘플 또는 응용 분야 요구 사항에 따라 프로젝트를 개발할 수 있습니다. 구매자는 지정된 경우 선호하는 합금과 템퍼를 두께, 치수, 엠보싱 요구 사항 및 예상 생산 수량과 함께 제공해야 합니다.
이 네 가지 합금은 열등한 것에서 우월한 것으로의 단순한 진행이 아니라 서로 다른 우선순위를 나타냅니다.
1050은 높은 순도와 우수한 성형성이 우선일 때 강력한 후보입니다.
1100은 널리 사용되는 상업용 순수 알루미늄 시트로서 유사한 장점을 제공합니다.
3003은 열 차폐막에 성형성과 기계적 강도 사이의 더 나은 균형이 필요할 때 유용합니다.
5052는 더 높은 강도와 까다로운 환경 내구성을 지향합니다.
최종 사양은 합금, 템퍼, 두께, 엠보싱 형상 및 부품 설계를 결합해야 합니다. OEM 프로젝트의 경우, 알루미늄 열 차폐막 구조를 시트 등급으로만 평가하지 않고 완전한 부품으로 평가할 수 있도록 BSTFLEX에 도면, 샘플, 작동 환경 및 수량을 보내주십시오.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
전화/Whatsapp : 0086-15856303740
Skype : vanesa-cheng
