자동차 와이어 하네스는 배기 매니폴드, 터보차저, 촉매 변환기, EGR 부품, 변속기 및 기타 고온 시스템과 제한된 공간을 공유하는 경우가 점점 많아지고 있습니다. 이러한 영역에서 표준 마모 방지 슬리브나 와이어 룸은 기계적 마모로부터 보호할 수는 있지만 열 노출을 제어하는 데는 거의 도움이 되지 않습니다.
"자동차 와이어 하네스 열 보호 슬리브"는 하네스 주위에 열 차단막을 추가하면서도 차량 배선 및 조립에 필요한 유연성을 유지합니다. 올바른 솔루션은 단순히 최대 온도 수치보다 더 많은 요소를 고려해야 합니다. 엔지니어는 열이 하네스에 도달하는 방식, 열원과의 거리, 가용 간격, 하네스 직경, 커넥터 형상, 설치 순서 및 필요한 정비 용이성도 고려해야 합니다.
BSTFLEX는 복사열 차폐를 위한 알루미늄 코팅 열 보호 슬리브부터 고온 섬유 슬리브 및 부품별 성형 열 차폐 장치에 이르기까지 자동차 배선을 위한 다양한 형태의 열 보호 제품을 제조합니다.
전기 배선은 종종 엔진룸, 변속기, 배기 구역 및 차량의 나머지 부분보다 주변 온도가 상당히 높을 수 있는 차체 하부 영역을 통과합니다.
주변의 일반적인 열원은 다음과 같습니다:
장기간의 열 노출은 케이블 재킷, 도관, 테이프, 클립, 커넥터 및 기타 폴리머 부품의 노화를 가속화할 수 있습니다. 따라서 국부적인 고온은 하네스가 열원과 물리적으로 접촉하지 않더라도 와이어 하네스의 신뢰성 문제가 될 수 있습니다.
와이어 하네스 열 차폐 장치의 목적은 하네스가 의도된 경로를 따라 배치되도록 하면서 이러한 부품에 도달하는 열 부하를 줄이는 것입니다.
슬리브를 선택하기 전에 열이 하네스에 도달하는 방식을 결정하십시오. 서로 다른 열 전달 메커니즘은 서로 다른 보호 구조를 요구할 수 있습니다.
복사열은 직접적인 물리적 접촉 없이 뜨거운 표면에서 하네스로 이동합니다. 배기 매니폴드, 터보차저 및 촉매 변환기는 일반적인 자동차 복사열원입니다.
이러한 조건에서는 반사형 외부 표면이 특히 유용합니다. 이것이 바로 알루미늄 호일과 알루미늄 코팅 섬유 구조가 배기 부품 근처를 통과하는 자동차 배선에 널리 사용되는 이유입니다.
단일 열원이 직접 마주하지 않더라도 하네스가 일반적으로 뜨거운 엔진룸 내부에 위치할 수 있습니다. 이 경우 단열 두께, 섬유 구조 및 모든 층의 온도 성능이 점점 더 중요해집니다.
슬리브나 하네스가 뜨거운 부품에 닿으면 전도를 통해 열이 전달될 수 있습니다. 얇은 반사 표면만으로는 충분한 단열, 공기 간격 또는 개선된 배선을 대체할 수 없습니다.
이러한 이유로 와이어 하네스 열 보호 시스템을 선택할 때는 외관만 보고 제품을 선택하기보다 실제 열 환경부터 고려해야 합니다.
모든 자동차 위치에 이상적인 단일 슬리브 구조는 없습니다. 다음 재료들은 복사열, 주변 온도, 유연성, 마모 및 설치 요구 사항의 다양한 조합을 해결합니다.
알루미늄 코팅 유리섬유 슬리브는 반사형 알루미늄 외부 표면과 유리섬유 기반 지지층을 결합한 것입니다. 배기 부품에서 발생하는 복사열이 주된 문제인 경우 가장 유용한 구조 중 하나입니다.
일반적인 응용 분야는 다음과 같습니다:
다양한 설계에서 알루미늄 호일, 알루미늄 코팅 필름 또는 알루미늄 코팅 직물을 땋거나 짠 유리 섬유 구조 또는 봉제된 유리 섬유 구조와 함께 사용할 수 있습니다.

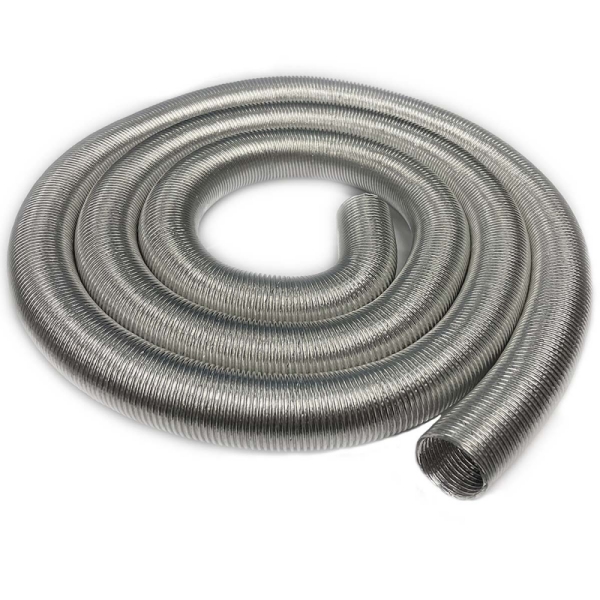

BSTFLEX 참조 알루미늄 코팅 열 보호 슬리브자동차 와이어 하네스, 케이블, 호스 및 유체 라인용으로 설계된 반사형 슬리브 제품군입니다.

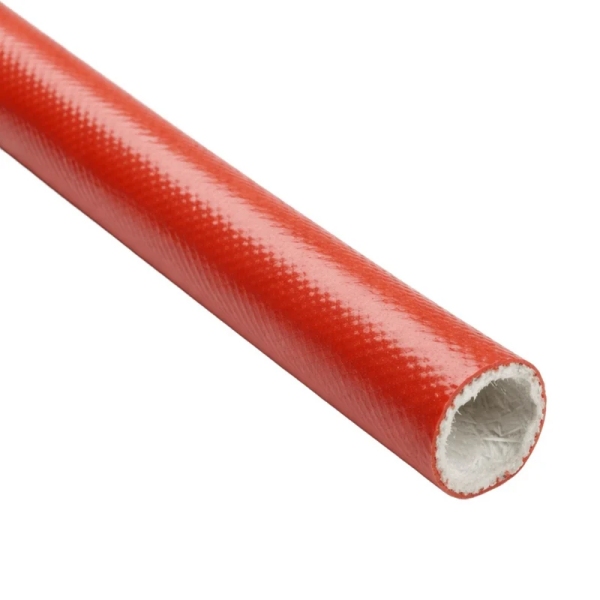

실리콘 코팅 유리 섬유 구조는 보호 슬리브가 고온 성능과 유연성, 그리고 일반적인 산업 또는 자동차 환경에 대한 내성을 모두 갖춰야 하는 경우에 유용합니다.
밝은 알루미늄 반사 표면과 비교했을 때, 이 유형의 슬리브는 일반적으로 다른 열적 요구 사항을 위해 선택됩니다. 하네스에 내구성이 뛰어난 섬유 장벽이 필요하고 적용 분야가 주로 강렬한 복사열 반사보다는 높은 주변 온도나 국부적인 노출을 포함하는 경우에 적합할 수 있습니다.
현무암 섬유는 광물 섬유 직물 구조가 선호되는 유연한 고온 슬리브에 사용할 수 있습니다. 이는 특정 와이어 및 케이블 보호 응용 분야에서 기존 유리 섬유의 대안을 제공합니다.
선택은 섬유 유형만 고려할 것이 아니라 실제 작동 온도, 기계적 요구 사항, 슬리브 구조 및 환경 노출을 기반으로 해야 합니다.
실리카 기반 슬리브는 응용 분야에서 기존 유리 섬유 구조보다 더 높은 온도를 견딜 수 있는 직물 재료가 필요할 때 고려됩니다.
이러한 제품은 매우 뜨거운 장비나 배기 관련 부품 근처의 배선 및 케이블 시스템에 유용할 수 있지만, 배선 경로, 내마모성 및 설치 형상은 여전히 평가되어야 합니다.
단일 반사층이나 직물층만으로는 충분한 열 제어를 제공할 수 없는 경우, 다층 슬리브가 여러 기능을 결합할 수 있습니다. 일반적인 설계는 반사형 외부 층과 중간 단열층, 그리고 내부 직물층을 사용할 수 있습니다.
층 선택은 필요한 온도 감소, 가용 벽 두께 및 설치 공간에 따라 결정되어야 합니다.
재료는 사양의 일부일 뿐입니다. 슬리브의 물리적 구조에 따라 차량 조립 라인에 설치하는 것이 실용적인지, 아니면 기존 하네스에 설치하는 것이 실용적인지가 결정될 수 있습니다.
| 슬리브 설계 | 일반적인 응용 분야 | 설치 시 고려 사항 |
|---|---|---|
| 슬라이드형 튜브 슬리브 | 커넥터가 설치되기 전의 새 하네스 어셈블리 | 하네스가 슬리브를 통과해야 함 |

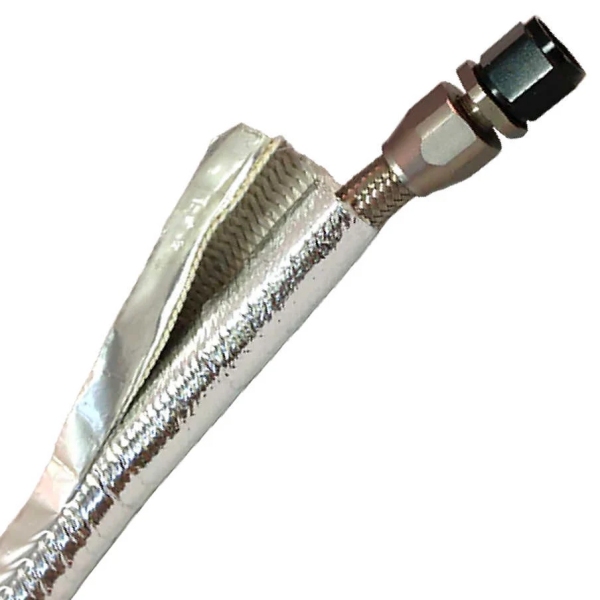

| 랩어라운드 슬리브 | 커넥터가 설치된 기존 하네스 및 어셈블리 | 하네스 주위에 장착 가능 |
| 후크 앤 루프 슬리브 | 정비 또는 개조용 하네스 보호 | 일반적으로 열고 다시 닫을 수 있음 |
| 스냅 잠금 슬리브 | 반복적인 OEM 또는 서비스 설치 | 정의된 기계적 잠금 지점 제공 |
| 자동 잠금 슬리브 | 배선 묶음 위에 빠른 설치 | 하네스 삽입을 위해 열리고 묶음 주위로 닫힘 |
| 맞춤형 형상 열 차폐막 | 분기, 커넥터 및 불규칙한 하네스 형상 | 부품 형상에 맞춰 설계됨 |
슬라이드형 슬리브는 하네스 생산 중에 열 보호 기능을 통합할 수 있을 때 가장 간단한 해결책인 경우가 많습니다. 이는 연속적인 원주 방향 커버리지를 제공하며 추가적인 잠금 하드웨어가 필요하지 않습니다.
그러나 완성된 자동차 하네스에는 메인 케이블 번들보다 훨씬 큰 커넥터, 단자, 마운팅 클립 또는 분기가 있는 경우가 많습니다. 이러한 경우 튜브형 슬리브를 어셈블리 위로 밀어 넣는 것은 비실용적일 수 있습니다.
랩어라운드 구조를 사용하면와이어 하네스 열 보호 슬리브를 하네스 조립 후에 설치할 수 있습니다. 정비 및 OEM 요구 사항에 따라 후크 앤 루프 패스너, 스냅, 겹치는 직물 구조 또는 기타 기계적 방법을 통해 잠금 기능을 제공할 수 있습니다.
배기 매니폴드는 엔진룸에서 가장 흔한 복사열 문제 중 하나를 유발합니다. 센서 위치, 패키징 제약 또는 엔진 장착 전기 부품에 도달하기 위한 배선 경로 때문에 배선이 근처를 지나갈 수 있습니다.
이러한 적용 분야의 경우 엔지니어는 다음 사항을 평가해야 합니다:
반사형 알루미늄 코팅 구조는 슬리브가 열원을 향해 올바르게 배치되고 적절한 간격이 유지될 때 하네스에 도달하는 복사열을 상당히 줄일 수 있습니다.
터보차저 설치는 높은 국부적 열과 제한된 패키징 공간을 결합합니다. 배선은 터빈 하우징 및 배기 파이프 근처를 지나면서 부스트 제어 부품, 배기 센서, 액추에이터 또는 인근 엔진 시스템에 전력을 공급할 수 있습니다.
이러한 적용 분야는 종종 복사열 반사, 단열 및 안전한 슬리브 위치 고정의 조합을 필요로 합니다. 차량 작동 중에 보호 구역에서 벗어나는 슬리브는 의도한 커버리지를 제공하지 못할 수 있습니다.
제한된 형상의 경우, 열 관리 시스템은 단일 보호 부품에 의존하기보다 와이어 하네스 슬리브와 별도의 터보 또는 배기 열 차폐 장치를 결합할 수 있습니다.
변속기 하네스는 자동차 열 보호 슬리브의 또 다른 중요한 적용 분야입니다. 하네스는 변속기 하우징, 배기 시스템 또는 기타 뜨거운 부품 근처로 배선될 수 있으며, 여전히 제어된 위치 지정과 안정적인 전기 성능이 요구됩니다.
변속기 와이어 하네스 슬리브는 단순한 튜브형 부품으로 제조되거나 컷아웃, 위치 지정 기능, 패스너 또는 보강된 끝단이 있는 부품별 어셈블리로 개발될 수 있습니다.
대량 OEM 프로젝트의 경우, 치수 반복성과 조립 방법은 원자재 슬리브만큼 중요해집니다. 보호 부품은 하네스에 일관되게 맞아야 하며 차량 작동 내내 의도된 위치를 유지해야 합니다.
배기가스 온도 센서, 산소 센서, 압력 센서 및 기타 엔진 또는 후처리 부품은 종종 열적으로 까다로운 영역을 통과하는 배선이 필요합니다.
컴팩트한 자동차 배선 열 차폐 장치는 커넥터, 클립 및 브래킷 주위로 배선할 수 있도록 하면서 케이블 섹션을 보호할 수 있습니다.
중요한 사양 포인트는 다음과 같습니다:
원통형 슬리브는 하네스 형상이 비교적 균일할 때 효과적입니다. 보호 대상 부품에 큰 분기점, 몰드 커넥터, 클립 또는 복잡한 3차원 전환부가 포함된 경우에는 효과가 떨어지거나 설치가 어려워집니다.

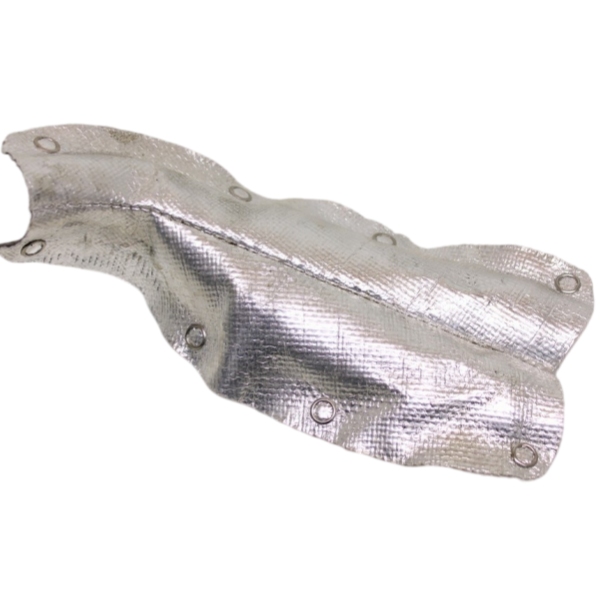

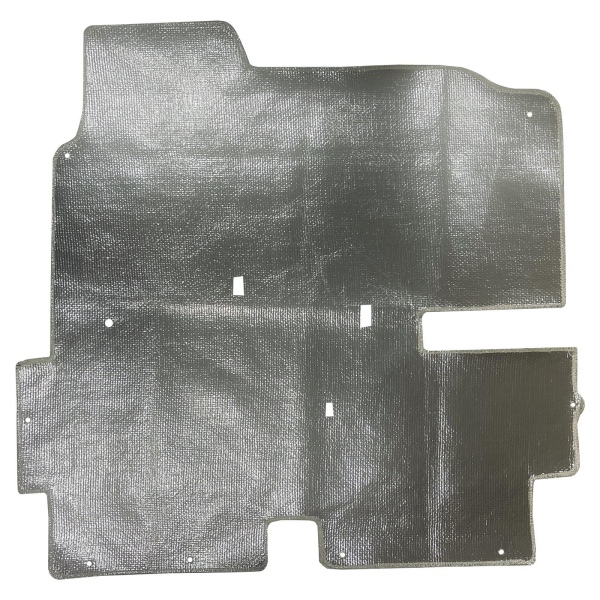

이러한 적용 분야에서는 성형된 직물 열 차폐막을 실제 조립품에 맞춰 자르고, 꿰매고, 성형할 수 있습니다.
BSTFLEX는 또한 다음을 제조합니다.맞춤형 알루미늄 처리 유리섬유 자동차 열 차폐막기존의 직선형 슬리브로는 적절하게 보호할 수 없는 자동차 부품용.
SAE J2302는 복사열에 대한 슬리브, 튜브 및 테이프 단열재의 열적 효율성을 평가하는 데 사용되는 시험 방법입니다. 이는 정의된 열원 조건 하에서 보호 재료가 있을 때와 없을 때의 표준화된 시험 본체의 표면 온도를 비교합니다.
재료의 공칭 온도 성능과 와이어 하네스에 도달하는 복사열을 줄이는 능력은 동일한 속성이 아니기 때문에 이러한 구분이 중요합니다.
SAE J2302 또는 기타 고객별 열 시험이 요구되는 OEM 프로젝트의 경우, 관련 슬리브 구조를 지정된 시험 조건 하에서 평가해야 합니다. 공급업체는 일반적인 재료 온도 등급이 차량별 열 요구 사항 준수를 자동으로 입증한다고 가정해서는 안 됩니다.
유용한 견적 요청서(RFQ)에는 필요한 슬리브 직경 이상의 정보가 포함됩니다. 다음 엔지니어링 데이터를 통해 열 보호 시스템을 더 정확하게 평가할 수 있습니다.
하네스 외경 또는 치수 범위, 보호 길이, 그리고 더 큰 커넥터, 단자, 분기점 또는 클립이 있다면 이를 제공하십시오.
하네스가 배기 매니폴드, 터보차저, 촉매 변환기, EGR 파이프, 변속기 또는 기타 열원 근처에 있는지 확인하십시오.
알려진 열원 온도, 주변 온도 및 필요한 최대 하네스 온도를 가능한 경우 제공하십시오.
열원과 보호 대상 하네스 사이의 최소 거리를 지정하십시오. 간격은 복사열 차폐 성능의 중요한 요소가 될 수 있습니다.
슬리브를 커넥터 부착 전에 설치할 수 있는지, 아니면 완성된 하네스 주위에 맞춰야 하는지 명시하십시오.
슬리브는 불필요한 강성이나 조립 문제를 일으키지 않으면서 하네스 배선 및 굽힘 반경을 수용해야 합니다.
내마모성, 진동, 가장자리 내구성, 패스너 유지력 또는 추가적인 물리적 보호에 대한 요구 사항을 확인하십시오.
엔진 오일, 도로 오염 물질, 물 또는 차량 설치와 관련된 기타 환경 조건과의 잠재적 접촉 여부를 나타내십시오.
프로젝트 시작 시 적용 가능한 고객 사양, 열 시험 방법, 재료 요구 사항 및 문서화 요구 사항을 포함하십시오.
자동차 열 보호 부품은 표준 산업용 슬리브보다 더 많은 맞춤화가 필요한 경우가 많습니다. 하네스는 정의된 장착 위치, 제한된 간격, 다중 분기점 또는 조립 라인에서의 고정된 설치 공정을 가질 수 있습니다.
BSTFLEX는 고객 도면, 치수 또는 물리적 샘플을 바탕으로 열 보호 부품을 제조할 수 있습니다. 설계에 따라 맞춤화에는 다음이 포함될 수 있습니다:
모든 자동차 하네스에 지정해야 할 범용 슬리브는 없습니다. 주요 열 문제부터 시작하십시오.
인근 배기 부품에서 강한 복사열이 발생하는 경우, 알루미늄 반사 구조를 가장 먼저 평가해야 하는 기술로 고려하는 경우가 많습니다.
하네스가 일반적으로 높은 주변 온도에 노출되거나 내구성이 뛰어난 섬유 장벽이 필요한 경우, 유리 섬유, 실리콘 코팅 유리 섬유, 현무암, 실리카 또는 다층 구조가 더 적합할 수 있습니다.
하네스가 이미 조립된 경우, 랩어라운드, 후크 앤 루프, 스냅 또는 자동 닫힘 슬리브를 사용하여 전기 부품의 연결을 해제하지 않을 수 있습니다.
형상에 대형 커넥터, 분기 또는 불규칙한 섹션이 포함된 경우, 맞춤형 열 차폐 장치가 기존의 관형 슬리브보다 더 나은 커버리지를 제공할 수 있습니다.
최종 구조는 항상 실제 열원, 필요한 온도 감소, 설치 형상 및 OEM 검증 요구 사항에 맞춰야 합니다.
BSTFLEX는 자동차 배선, 호스, 케이블, 유체 라인 및 배기 인접 부품을 위한 열 보호 제품을 제조합니다. 사용 가능한 기술로는 알루미늄 반사 슬리브, 유리 섬유 기반 열 보호 장치, 고온 섬유 슬리브, 탈착식 랩어라운드 구조 및 맞춤형 자동차 열 차폐 장치가 있습니다.
OEM 또는 맞춤형 와이어 하네스 열 보호 프로젝트의 경우, 하네스 치수, 열원 정보, 설치 사진, 도면 및 필수 사양을 보내주십시오. 이 정보를 통해 샘플링 전에 슬리브 구조와 설치 방법을 평가할 수 있습니다.
와이어 하네스 열 보호 슬리브는 배기 매니폴드, 터보차저, 촉매 변환기, 변속기 및 EGR 시스템과 같은 인근 부품으로부터의 열 노출을 줄이기 위해 자동차 배선 주위에 설치되는 유연한 열 차폐 장치입니다.
모든 응용 분야에 가장 적합한 단일 재료는 없습니다. 알루미늄 유리 섬유는 복사열 차폐에 특히 유용하며, 다른 유리 섬유, 실리콘 코팅 유리 섬유, 현무암, 실리카 및 다층 구조는 온도, 유연성 및 환경 노출의 다양한 조합에 따라 선택될 수 있습니다.
네. 랩어라운드, 후크 앤 루프, 스냅 잠금 및 자동 닫힘 디자인은 대형 커넥터를 관형 슬리브에 통과시키지 않고도 많은 완성된 하네스 주위에 설치할 수 있습니다.
반사 알루미늄 표면은 특히 슬리브가 열원을 향하고 적절한 간격이 유지될 때 보호되는 하네스에 도달하는 복사열을 줄일 수 있습니다. 뜨거운 표면과의 직접적인 접촉은 다른 열 전달 조건을 생성하므로 추가 단열재나 개선된 배선 경로가 필요할 수 있습니다.
SAE J2302는 정의된 테스트 조건에서 복사열에 대한 슬리브, 튜브 및 테이프 단열재의 열 효율성을 평가하는 데 사용됩니다. 이는 일반적인 재료 온도 등급과 혼동해서는 안 됩니다.
네. 직경, 길이, 섬유 구조, 반사 표면, 단열층, 고정 시스템, 컷아웃, 봉제 및 전체 형상은 와이어 하네스 및 설치에 따라 맞춤화할 수 있습니다.
유용한 정보에는 하네스 치수, 보호 길이, 커넥터 및 분기 형상, 열원 유형 및 온도, 간격, 필요한 하네스 온도, 설치 방법, 예상 수량 및 적용 가능한 OEM 사양 또는 검증 요구 사항이 포함됩니다.
반사형 자동차 와이어 하네스 보호를 보려면 BSTFLEX 알루미늄 열 보호 슬리브 제품군을 확인하거나 맞춤형 권장 사항을 위해 도면 및 열 요구 사항을 보내주십시오.
