자동차 성에 제거기 덕트 호스는 대시보드 하단 환기 시스템을 통해 가열, 냉각 또는 신선한 공기를 앞유리 서리 제거기 배출구와 객실 통풍구로 운반합니다. 차량을 복원, 개조 또는 조립할 때 교체용 호스는 두 개의 개구부 사이에 꼭 맞는 것 이상을 수행해야 합니다. 즉, 배선 후에도 열린 공기 통로를 유지하고 대시보드 뒤쪽의 제한된 공간에서 연결 상태를 유지해야 합니다.
고객은 이 부품을 성에 제거기 호스, 자동차 히터 덕트 호스, 대시보드 하단 히터 덕트, 히터 통풍구 호스 또는 유연한 자동차 HVAC 덕트라고 부를 수 있습니다. 명칭은 겹치지만 올바른 구매 사양은 여전히 공기 경로, 결합 커넥터, 환경 및 필요한 벽 구조에 따라 달라집니다.
이 가이드는 자동차 객실 공기 분배에 중점을 둡니다. 히트 라이저 호스, 디젤 히터 배기 파이프 및 성에 제거기 덕트라는 용어를 혼용하여 사용하지 않습니다.

성에 제거기 덕트 호스는 차량의 어디에 장착되나요?
일반적인 강제 공기 난방 및 환기 시스템에서 공기는 히터 또는 HVAC 하우징을 통과하고 도어와 통로에 의해 앞유리, 측면 창문 서리 제거기, 발판 배출구 또는 객실 레지스터 쪽으로 향합니다. 설계에 따라 유연한 덕트가 두 개의 단단한 섹션을 결합하거나 공기 분배 하우징을 통풍구에 연결합니다.
마모되거나 찌그러진 호스는 목적지에서의 공기 전달에 영향을 미칠 수 있습니다. 그러나 앞유리 성에 제거 기능 약화는 막힌 흡기구, 고장난 모드 도어, 송풍기 결함 또는 기타 HVAC 제한으로 인해 발생할 수도 있습니다. 성에 제거 문제를 덕트 재질 탓으로 돌리기 전에 전체 시스템을 점검하십시오.
대시보드 하단 교체
구매자는 일반적으로 기존 통풍구 목에 맞고, 원래 경로를 따르며, 필요한 것보다 더 많은 트림을 제거하지 않고도 설치할 수 있는 호스가 필요합니다. 커넥터 형상과 최종 절단 길이는 매우 중요합니다.
OEM 객실 환기
구매자는 문서화된 덕트 구조, 승인된 도면, 일관된 성형 형상 및 반복 가능한 조립을 필요로 합니다. 자재 규정 준수 및 생산 검사는 사양의 일부가 됩니다.
서리 제거기 호스는 엔진 열 승강기 호스가 아닙니다
이 두 제품은 특히 구형 차량에서 비슷해 보일 수 있습니다. 그들의 공기 회로는 같지 않습니다. 기화기 열 승강기 호스는 일반적으로 배기 매니폴드 열 스토브 영역에서 더 따뜻한 흡입 공기를 에어 클리너 쪽으로 유도합니다. 서리 제거기 덕트는 승객실 내의 환기 공기를 창문이나 객실 배출구 쪽으로 분배합니다.
이러한 구별은 벽을 선택할 때 중요합니다. BSTFLEX PAP 종이 알루미늄 공기 덕트는 난방 및 공조 시스템으로의 신선한 공기 공급을 포함하여 차량 내부 환기용으로 설명되어 있습니다. 해당 진술은 노출된 엔진룸 경로, 배기가스 서비스 또는 실외 설치에 대한 승인으로 해석되어서는 안 됩니다.
어떤 표면이 공기를 향하는지 확인하십시오

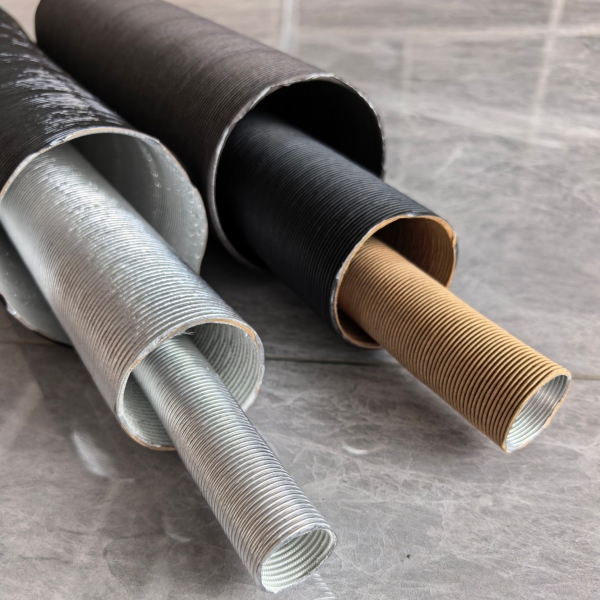

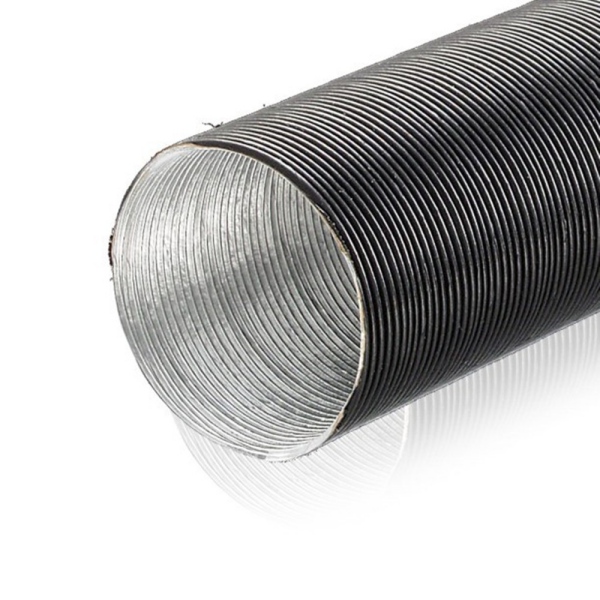

관련된 두 가지 BSTFLEX 제품은 벽 구조 순서가 다릅니다. PAK 유연한 공기 덕트 호스는 내부에 크라프트지, 중간에 알루미늄 호일, 외부에 검은색 PVC 필름이 있습니다. PAP 제품은 알루미늄 층 양쪽에 종이가 있습니다. 따라서 검은색 덕트에 대한 요청은 단순히 색상이 다른 것이 아니라 다른 구조를 나타내는 것일 수 있습니다.

| 구조 | 층 순서, 안쪽에서 바깥쪽으로 | 구매자가 확인해야 할 사항 |
|---|---|---|
| PAK | 크라프트지 / 알루미늄 호일 / 검은색 PVC 필름 | 지정된 내부 종이 표면과 외부 필름이 온도 및 캐빈 자재 요구 사항을 포함하여 승인된 HVAC 조립과 일치하는지 여부. |
| PAP | 종이 / 알루미늄 호일 / 종이 | 원래 조립에 양쪽 모두 종이가 필요한지 여부와 의도된 설치가 문서화된 실내 사용 범위 내에 유지되는지 여부. |
| APK | 알루미늄 / 종이 / 플라스틱 필름 | 알루미늄 내부 표면이 실제로 필요한지 여부; 글자가 비슷하다는 이유만으로 PAK 대신 APK를 대체하지 마십시오. |
해당 APK Hot Air Ducting Pipe는 별도의 구조입니다. 설치 및 고객의 자재 사양을 검토하지 않고 한쪽 벽 구성을 다른 쪽 구성으로 교체할 이유가 없습니다.
호스 내경을 선택하기 전에 통풍구 목 부분 측정하기
성에 제거기 배출구나 HVAC 커넥터에는 종종 호스가 끼워지는 외부 스피igot이 있습니다. 외부 측정값에 따라 필요한 호스 내경이 결정될 수 있습니다. 그러나 다른 커넥터나 삽입 방식을 사용하는 경우에는 해당 가정문이 적용되지 않을 수 있습니다. 치수를 결정하기 전에 호스가 어떻게 부착되는지 기록하십시오.
- 양쪽 끝을 식별합니다. 송풍기 또는 분배 박스 연결부와 목적지 통풍구를 개별적으로 측정하십시오. 목 부분의 크기가 서로 다를 수 있습니다.
- 연결 유형을 기록합니다. 덕트가 스피igot 위로 맞는지, 홈에 안착되는지 또는 어댑터를 통해 연결되는지 표시하십시오.
- 타원형 및 테이퍼형 단면을 확인합니다. 장축 및 단축 치수와 원형이 아닌 결합 형상을 기록하십시오.
- 배치된 경로를 측정합니다. 곡선 및 단단한 결합을 위해 양쪽 끝에 필요한 길이를 포함하십시오. 직선 거리는 오해의 소지가 있을 수 있습니다.
- 주변 간격을 확인합니다. 대시보드, 배선 브래킷, 제어 케이블 또는 근처의 날카로운 모서리로 인해 덕트가 찌그러지지 않는지 확인하십시오.
시험용 부품을 장착한 후, 가장 좁은 회전 구간에서도 내부 개구부가 적절하게 유지되는지 확인하십시오. 설치 시 필요한 공기 흐름이 제공되는지 증명하기 위해 명목상의 호스 내경만 믿지 마십시오.

검색 결과에 인치 및 미터법 크기가 모두 표시되는 이유
클래식 차량 및 애프터마켓 구매자는 종종 1-1/2인치, 2인치, 2-1/4인치 또는 2-1/2인치 성에 제거기 호스와 같은 인치 치수로 검색합니다. 다른 구매자들은 밀리미터를 사용합니다. 이러한 용어는 기존 커넥터나 교체품을 식별하는 데 유용하지만, 모든 차량이나 BSTFLEX 재고 품목에 대한 범용 크기 표는 아닙니다.
OEM 문의의 경우, 필요한 실제 내경(밀리미터 단위), 공차, 커넥터 세부 정보 및 원래 인치 표기를 제공하십시오. 공급업체가 명목상 동등한 규격을 제안하는 경우, 단순한 반올림 변환을 수용하기보다 피팅 샘플을 승인하십시오.
대시보드 아래 장착은 직경 그 이상입니다
| 설치 문제 | 검토해야 할 사항 | 제안된 수락 증거 |
|---|---|---|
| 회전부에서 호스 꺾임 | 사용 가능한 반경, 벽 거동 및 단단한 브래킷의 위치 | 설치된 경로 사진 및 가장 좁은 굽힘 부위의 개구부 검사 |
| 통풍구에서 호스가 빠짐 | 결합 길이, 끝단 상태 및 승인된 고정 방법 | 생산 대표 피팅을 사용한 조립 시험 |
| 앞유리 배출구로 공기가 거의 나오지 않음 | 덕트 모양, 조인트 및 광범위한 HVAC 배분 시스템 | 합의된 작동 조건에서의 공기 흐름 또는 압력 손실 비교 |
| 인접 부품과 마찰하는 호스 | 지지 위치, 움직임 및 설치된 경로에서의 접촉 | 간격 평가 및 합의된 내구성 테스트 후 검사 |
| 잘못된 길이로 도착한 교체품 | 느슨하게 늘어나거나 확장되거나 압축된 측정 상태 | 승인된 절단 길이 도면 및 포장 상태 |
교체용 호스의 경우 이전 부품의 사진이 도움이 될 수 있지만, 순정 부품은 수년간 사용되면서 늘어나거나 절단되거나 변형되었을 수 있습니다. 가능한 경우 해당 차량의 체결 피팅 및 승인된 조립도와 비교하십시오.
캐빈 전용 소재 요구사항을 적용하십시오
차량 실내는 가연성, 악취, 방출물, 열 노화 및 기타 요구사항을 부과할 수 있습니다. 올바른 표준은 시장과 부품의 실제 위치에 따라 달라집니다. FMVSS 302와 같은 자동차 가연성 요구사항이 적용되는 경우 제안된 구조에 대한 관련 증빙을 요청하십시오. 모든 알루미늄-종이 또는 PVC 피복 덕트가 시험을 거쳤거나 승인되었다고 가정하지 마십시오.
마찬가지로, 다른 히터 호스의 온도 등급을 가져오거나 알루미늄 중간층을 적층판 전체가 고온 표면에 적합하다는 증거로 간주하지 마십시오. 종이, 필름 및 제반 접착 소재는 각각 최종 벽체 및 설치 환경을 고려하여 검토되어야 합니다.

엔지니어링 경계: 유연한 디프로스터 덕트는 공기 이송용 부품입니다. 열 보호 카탈로그의 다른 부분에 관련 소재가 나와 있다고 해서 연료 호스, 압력 냉각수 호스, 브레이크 라인 커버 또는 연소 배기 관으로 사용할 수는 없습니다.
OEM 히터 벤트 호스 샘플 승인
반복 양산의 경우, 제안된 벽 구조 및 조립 조건을 반영하는 샘플을 요청하십시오. 실무적인 승인 기록에는 다음 항목이 포함되어야 합니다.
- 소재 식별: 올바른 내부-외부 레이어 순서를 갖춘 PAK, PAP 또는 기타 승인된 구조.
- 완성된 치수: 내경(ID), 외측 엔벨로프, 길이 및 합의된 치수 공차.
- 절단면 품질: 커넥터에 수용 불가능한 느슨한 재료, 층 분리 또는 날카로운 돌출부가 없어야 함.
- 설치된 형상: 대시보드를 통과하여 라우팅된 후 적절한 개구가 유지되며 인근 부품과의 간섭이 없음.
- 연결 무결성: 승인된 고정 방법이 호스 벽을 손상시키지 않고 호스를 잡아줌.
- 공기 분배 성능: 지정된 어셈블리에 대해 요구되는 유량 또는 압력 손실 테스트 결과.
- 필수 객실 자재 증빙 자료:관련 없는 제품이 아닌, 정확한 구조에 대한 해당 테스트 문서.
- 공급 조건:포장된 제품은 포장을 풀고 설치할 때 허용 가능한 모양과 끝 부분을 유지합니다.
평가 전에 테스트 방법과 합격 기준에 동의하십시오. 시각적으로 깔끔한 호스만으로는 기류, 내구성 또는 규정 준수가 증명되지 않습니다.
두 가지 구매 시나리오
클래식카 HVAC 복원
우선순위는 보통 노후된 서리 제거 호스의 장착 상태와 배치를 재현하는 것입니다. 결합 커넥터 치수, 대시보드 아래 사진 및 원래 벽 설명을 제공하십시오. 차량에 범용으로 장착된다고 확립되지 않은 한 그렇게 주장하지 마십시오.
차량 또는 장비 OEM 프로그램
우선순위는 반복성입니다. 양산 공급을 승인하기 전에 구조 코드, 측정 조건, 설치 경로, 소재 증빙, 포장 방식 및 변경 관리 요구사항을 정의하십시오.
견적 요청 시 보내야 할 내용
권장하는 RFQ 정보:용도(윈드실드 서포터, 실내 통풍구 또는 히터 배출구); 내경 및 공차; 연결 도면 또는 사진; 전체 길이 및 측정 조건; PAK 또는 PAP 구조 선호도; 작동 온도 범위; 원하는 마감재; 관련 실내 자재 요구사항; 연간 수량; 샘플 수량; 포장 방법.
원래 덕트를 사용할 수 없는 경우, 양쪽 커넥터 넥과 사용 가능한 경로의 사진을 제공하세요. 대체 층 구조가 제안되는 경우, 보장된 완벽한 대체품이라기보다는 엔지니어링 검토를 위한 대체재로 명시하세요.
관련 BSTFLEX 제품
검은색 플라스틱 커버와 종이 안감이 있는 복합 덕트의 경우, 다음을 검토하세요: PAK Flexible Air Duct Hose적절한 실내 환기를 위해 의도된 종이/알루미늄/종이 구조의 경우, 다음을 검토하세요: PAP Paper Aluminum Air Duct기타 형태의 덕트 및 열 보호 제품은 다음 항목에 나열되어 있습니다: 알루미늄 코팅 열 보호 튜브 및 온풍 덕트.

맞춤형 자동차 서리 제거기 덕트 호스 요청
BSTFLEX는 자동차 공기 유도 조립품을 위한 샘플 및 도면 기반의 덕트 문의를 지원합니다. 커넥터 치수, 의도된 차내 위치, 필요한 벽 구조 및 구매 수량을 보내주십시오. 그 후 제안된 재료 및 생산 사양이 승인 요구 사항에 부합하는지 검토할 수 있습니다.
FAQ: 자동차 서리 제거기 및 히터 덕트 호스
서리 제거기 덕트 호스란 무엇입니까?
차량 HVAC 시스템을 통해 환기 또는 가열된 공기를 앞유리 성에 제거구 또는 기타 차내 통풍구로 유도하는 유연한 공기 통로입니다.
자동차 서리 제거기(디프로스터) 호스는 기화기(캐브) 열 상승기 호스와 같나요?
아니요. 서리 제거기 호스는 일반적으로 대시보드 뒤쪽에서 객실 공기를 순환시킵니다. 기화기 열 상승기 호스는 해당되는 구형 엔진에서 엔진 열 발생 구역의 예열된 흡입 공기를 에어 클리너 쪽으로 유도합니다.
PAK와 PAP 덕팅의 차이점은 무엇인가요?
언급된 BSTFLEX 제품의 경우, PAK는 내부에 크라프트지, 중간에 알루미늄, 외부에 검은색 PVC 필름이 있습니다. PAP는 알루미늄 층 안팎에 종이가 있습니다. 이 구조들은 적용 용도 검토 없이 대체되어 사용되어선 안 됩니다.
대시보드 하단 히터 덕트 직경은 어떻게 올바르게 선택하나요?
결합되는 커넥터 형상을 측정하고 호스가 연결부 위로 들어맞는지 아니면 안으로 들어가는지 확인하세요. 그런 다음 타원형 목부분과 좁은 곡선부를 포함하여 제안된 경로를 따라 장착된 샘플을 검사하세요.
모든 플렉시블 공기 덕트가 차량 내부용으로 승인되었나요?
아니요. 소재 및 성능 요구사항은 차량, 시장 및 장착 위치에 따라 다릅니다. 필요한 가연성 테스트를 포함하여 정확한 덕트 구조에 대한 해당 증거 자료를 요청하십시오.
