스파크 플러그 부츠와 점화 와이어는 종종 배기 매니폴드 및 헤더와 아주 가까운 거리에서 작동합니다. 복잡한 엔진룸에서는 이로 인해 점화 시스템이 지속적인 후드 아래 열뿐만 아니라 훨씬 더 강한 국부 복사열에 노출될 수 있습니다.
그렇기 때문에 스파크 플러그 부츠 열 차단재, 스파크 플러그 와이어 열 슬리브, 스파크 플러그 부츠 보호재 그리고 플러그 와이어 피복과 같은 제품들이 자동차 열 관리에 흔히 사용됩니다.
이러한 용어들은 때때로 상호 교환 가능한 것으로 취급되지만, 해당 제품들이 점화 시스템의 동일한 부위를 항상 보호하는 것은 아닙니다. 짧은 부츠 보호재는 스파크 플러그 부츠와 와이어 끝단 주변에 열 보호 기능을 집중시키는 반면, 더 긴 스파크 플러그 와이어 슬리브는 점화 리드의 훨씬 더 긴 길이를 보호할 수 있습니다.
둘 중 하나를 선택하는 것은 하나의 질문에서 시작됩니다. 손상을 주는 열 노출이 실제로 어디에서 발생하고 있습니까?
배기 매니폴드나 헤더는 엔진룸에서 가장 강력한 열원 중 하나가 될 수 있습니다. 스파크 플러그 부츠나 점화 와이어가 그 근처에 배치되면, 부품이 배기 표면에 닿지 않더라도 복사열에 노출될 수 있습니다.
위험이 더 커지는 경우는 다음과 같습니다.
열 노출은 일반적인 와이어 및 부트 소재를 점차 경화시키거나 균열을 가게 하거나 약화시킬 수 있습니다. 심한 경우, 절연 손상으로 인해 점화 누전, 아크 방전 또는 엔진 부조가 발생할 수 있습니다.
열 보호 커버(thermal sleeve)는 올바른 와이어 배선, 적절한 전기 연결 또는 정상 작동하는 점화 시스템을 대체하지 않습니다. 이의 목적은 일반적인 간격으로는 부품을 적절히 보호할 수 없는 곳에 추가적인 열 차단막을 제공하는 것입니다.

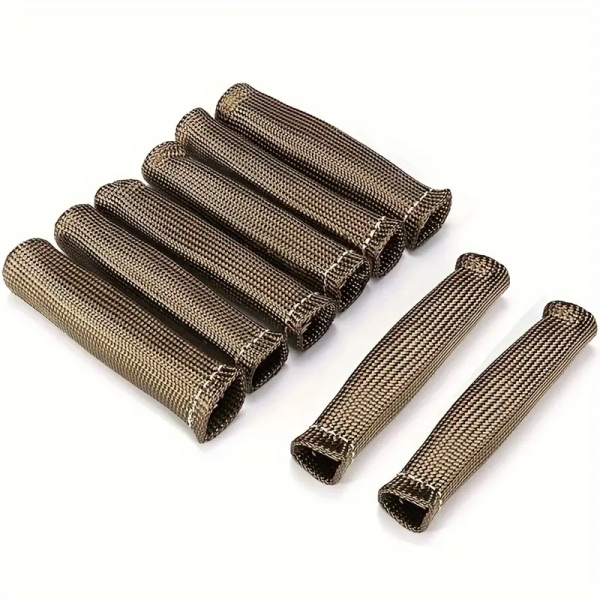

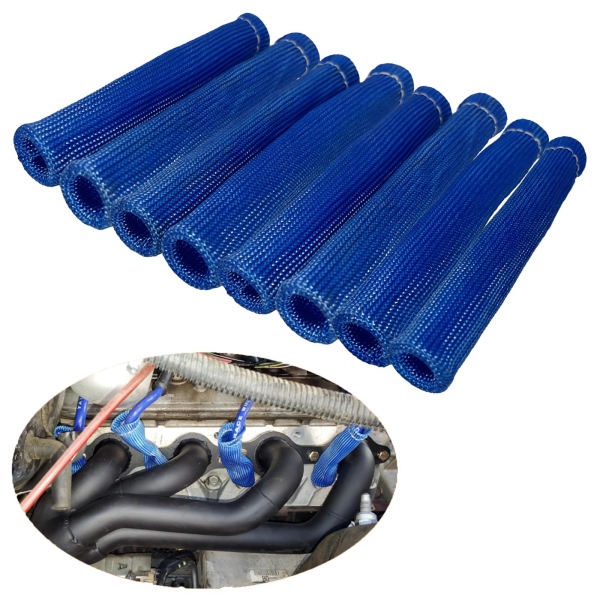

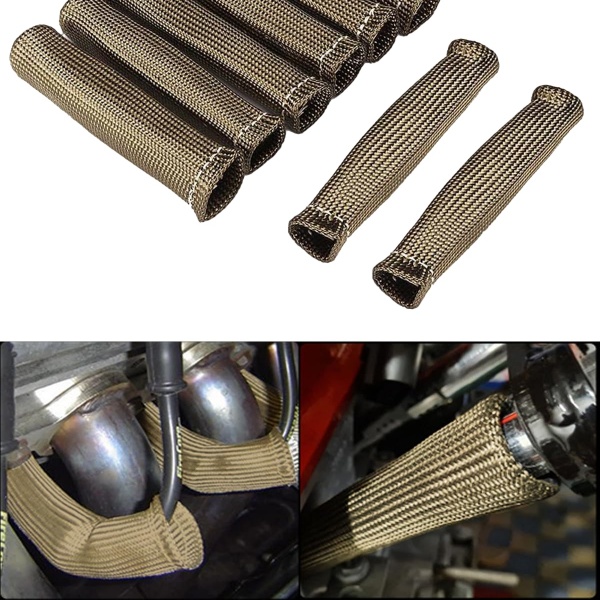

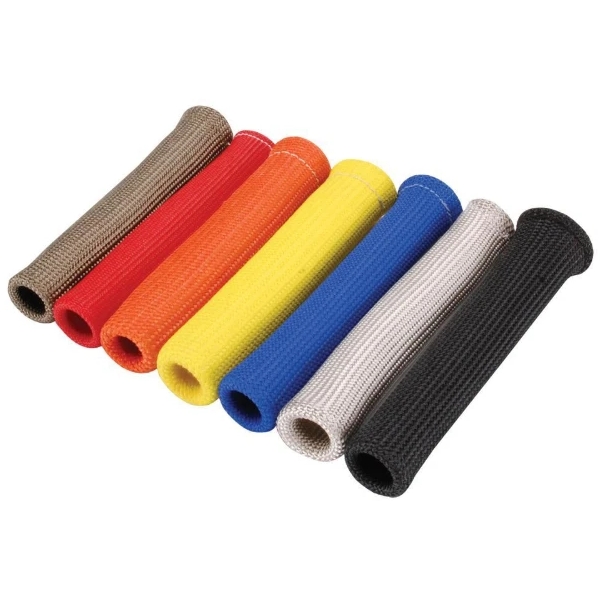

점화 플러그 부트 열 차폐(spark plug boot heat shield)점화 플러그 부트 열 차폐는 일반적으로 점화 플러그 부트와 그 인근의 점화 와이어 섹션에 씌워지는 비교적 짧은 슬리브입니다.
그 주된 목적은 부트가 헤더나 배기 매니폴드에 가장 가까운 지점에서 국부적인 보호를 제공하는 것입니다.
BSTFLEX는 이 용도에 맞는 다양한 구조의 제품을 공급하며, 여기에는 Spark Plug Boot Heat Shield Protector 및 LAVA Volcanic Spark Plug Boot Heat Shield가 포함됩니다.
이 제품들은 각 점화 플러그 주위에 단단한 제작형 차폐막을 설치할 필요 없이 플러그 부트 위에 씌울 수 있는 유연한 고온용 직물 구조를 사용합니다.
부트 스타일 열 보호 장치는 대개 다음과 같은 경우에 합리적인 선택이 됩니다:
이로 인해 부트 쉴드는 배기 형상으로 인해 개별 실린더에 국소적인 열 문제가 발생하는 엔진에서 특히 유용합니다.

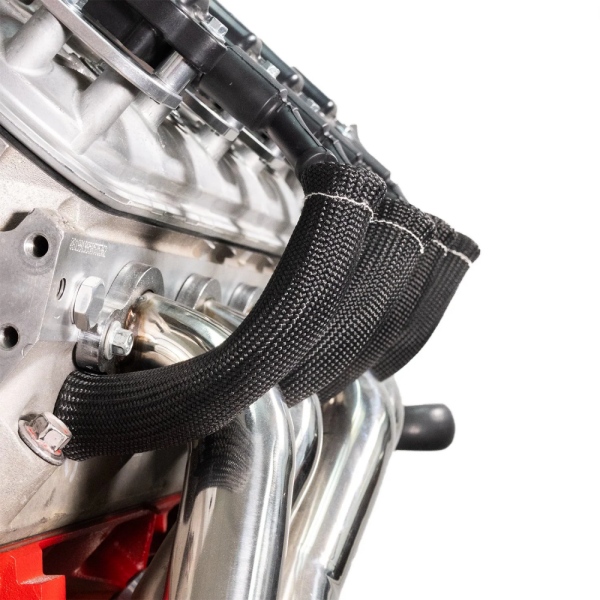

A 스파크 플러그 와이어 히트 슬리브는 플러그 부트에만 집중하는 대신 점화 와이어의 더 긴 부분을 보호합니다.
BSTFLEX 스파크 플러그 와이어 써멀 슬리브는 내열성 실리콘 외층이 있는 직조 유리섬유 구조를 사용합니다. 헤더 및 기타 엔진룸 열원 주변의 고온에 노출되는 와이어용으로 제작되었습니다.
더 긴 슬리브는 열 노출이 스파크 플러그 연결부를 넘어 계속될 때 유용해집니다.
예를 들어, 플러그 와이어가 허용 가능한 간격을 두고 부트에서 빠져나온 후 헤더 튜브와 평행하게 수 인치 동안 이어질 수 있습니다. 부트만 보호하면 나머지 와이어는 그대로 노출됩니다.
더 긴 스파크 플러그 와이어 슬리브는 다음과 같은 경우에 고려할 가치가 있습니다.
| 선택 포인트 | 점화 플러그 부츠 열 차단 | 점화 플러그 와이어 열 슬리브 |
|---|---|---|
| 주요 보호 구역 | 점화 플러그 부츠및 인근 와이어 | 점화 와이어의 더 긴 부분 |
| 일반적인 길이 | 짧은 국소 보호기 | 연장된 배선을 덮도록 자르거나 제공됨 |
| 주요 용도 | 플러그 및 헤더 근처의 핫 스팟 | 연장된 와이어 노출 |
| 설치 | 개별 부츠 위로 미끄러져 들어감 | 와이어 길이에 걸쳐 설치됨 |
| 가장 적합한 용도 | 국소적인 헤더 간섭 문제 | 더 긴 엔진 베이 열 노출 |
| 일반적인 검색어 | 점화 플러그 부트 보호기 | 점화 플러그 와이어 열 슬리브 |
더 높은 온도에 견디는 소재를 구매한다고 해서 잘못된 유형의 노출 문제가 자동으로 해결되는 것은 아니므로 이 구분이 유용합니다. 커버리지는 소재 선택만큼이나 중요합니다.
일부 설치의 경우 두 가지 형태의 보호가 모두 필요합니다.
점화 플러그 부트가 배기 매니폴드(헤더) 가까이에 위치하고 점화 리드가 실린더 헤드의 배기 측면을 따라 계속 이어지는 엔진을 고려해 보세요. 처음 몇 인치 구간은 높은 열에 노출될 수 있습니다.
이 경우 열 관리 시스템은 노출된 배선 경로를 따라 더 긴 와이어 슬리브와 함께 점화 플러그 연결부 주변에 부트 보호기를 사용할 수 있습니다.
이 접근 방식은 모든 곳에 여러 겹을 무조건 추가하는 것과는 다릅니다. 보호는 실제 열 경로를 따라야 합니다.
모든 점화 와이어 용도에 두꺼운 직물 슬리브가 필요한 것은 아닙니다. 복사열이 주요 문제인 곳에서는 알루미늄 반사 구조가 유용할 수 있습니다.
BSTFLEX Aluminium Plug Wire Sheath은 유리섬유 베이스와 열 반사 알루미늄 표면을 결합합니다.
그 기능은 기존의 유색 또는 실리콘 코팅 와이어 슬리브와는 다소 다릅니다. 금속성 외피는 주로 근처 배기 부품에서 발생하는 복사열을 반사하도록 설계되었습니다.
이러한 구조는 다음과 같은 경우에 고려할 수 있습니다:
이 구분이 자동차용 열 차단 쉴드를 선택할 때 중요합니다.
복사열은 뜨거운 헤더나 매니폴드에서 공기 갭을 가로질러 전달될 수 있습니다. 와이어가 배기에 닿지 않아도 뜨거워질 수 있습니다.
접촉열은 보호 제품이나 부품이 뜨거운 표면과 물리적으로 닿을 때 발생합니다.
주로 반사 차단재로 설계된 제품은 일반적으로 반사 표면이 열원을 향하고 공기 갭이 유지될 때 가장 효과적입니다.
유연한 고온 직물 부트 보호기는 넓은 공기 갭을 유지하기 어려운 매우 좁은 설치 환경에 더 적합할 수 있습니다.
따라서 올바른 구조는 광고된 최대 소재 온도만이 아니라 실제 엔진 형상에 따라 달라집니다.
슬리브를 선택하기 전에 모든 실린더의 배선 경로를 점검하세요.
모든 실린더의 간격이 동일하다고 가정하지 마세요. 많은 엔진에서 하나 또는 두 개의 플러그 와이어가 다른 와이어보다 헤더 튜브에 훨씬 더 가깝게 지나갈 수 있습니다.
기록 사항:
이 정보는 애플리케이션에 부트 보호대, 더 긴 와이어 슬리브 또는 둘 다 필요한지 판단하는 데 도움이 됩니다.
점화플러그 부츠는 다양한 형태로 제공됩니다. 점화 시스템과 엔진 레이아웃에 따라 부츠는 일직선형이거나, 각져 있거나, 특정 실린더 헤드 형상에 맞춰 성형되어 있을 수 있습니다.
유연한 점화 플러그 부츠 열 차단막은 단단한 부품보다 더 다양한 형태에 대응할 수 있어 유용하지만, 장착 시 여전히 적합성을 확인해야 합니다.
차단막은 다음 조건 없이 필수적인 고온 영역을 덮어야 합니다:
온도 사양은 유용하지만 유일한 선택 기준이 되어서는 안 됩니다.
슬리브는 뛰어난 소재 온도 허용 범위를 가졌더라도 다음과 같은 경우 여전히 성능이 저하될 수 있습니다:
이러한 이유로 단일 온도 수치만 보고 제품을 선택하기보다는 전체적인 구조를 비교하십시오.
유리섬유는 전선, 케이블, 부츠 주변에 맞춰 유연한 구조로 땋거나 직조할 수 있기 때문에 고온용 자동차 슬리빙의 기본 소재로 널리 사용됩니다.
이후 다양한 표면 처리를 통해 완성된 슬리브의 특성이 달라집니다.
예를 들면:
따라서 이러한 제품들은 단순히 유리섬유를 포함하고 있다는 이유로 묶어서는 안 되며, 완성된 구조로서 비교해야 합니다.
또 다른 옵션으로는 BSTFLEX와 같은 화산암 섬유 구조가 있습니다. 화산섬유 점화플러그 부츠 열 차단재.
이 유형의 부츠 보호재는 점화플러그 부츠가 헤더나 배기 매니폴드 근처에 위치하는 고온 엔진룸 애플리케이션을 대상으로 합니다.
유연한 구조 덕분에 모든 플러그 주변에 금속 부품을 제작할 필요 없이 국소적인 보호에 적합합니다.
이 디자인을 전통적인 유리섬유 부츠 보호재와 비교할 때 구매자는 예상되는 열 노출, 필요한 유연성, 외관, 패키지 크기 및 생산 요구 사항을 고려해야 합니다.
애프터마켓 헤더는 플러그 와이어 주변의 여유 공간을 변경할 수 있습니다. 원래 배기 매니폴드에서 작동하던 배선 경로는 더 이상 충분한 거리를 제공하지 못할 수 있습니다.
엔진 개조는 종종 원래 차량 레이아웃보다 훨씬 더 좁은 공간에 배기, 조향 부품 및 점화 배선을 배치하게 됩니다.
배기 매니폴드에 닿거나 불필요하게 가까이 배치된 점화 플러그 와이어는 적절한 간격을 두고 배치된 와이어보다 훨씬 더 큰 열에 노출될 수 있습니다.
와이어 세퍼레이터, 클립 및 고정구는 의도된 경로를 유지하는 데 도움이 됩니다. 하드웨어가 누락되면 와이어가 뜨거운 표면쪽으로 이동할 수 있습니다.
터보차저 엔진, 고성능 차량, 레이싱용 차량 및 지속적인 부하 상태에서 작동하는 차량은 더욱 가혹한 열 환경을 발생시킬 수 있습니다.
열 차단막은 과도한 외부 열로 인해 점화 와이어가 손상될 위험을 줄이는 데 도움이 될 수 있습니다. 열이 와이어나 부트 주변의 절연을 저하시키고 있는 경우, 열 보호 기능을 개선하여 해당 원인을 해결할 수 있습니다.
그러나 엔진 부조에는 다음과 같은 여러 가지 다른 원인이 있을 수 있습니다:
따라서 점화 플러그 부트 보호기는 모든 점화 문제에 대한 만능 수리가 아니라 열 관리 부품으로 간주되어야 합니다.
이는 특정 재료 구조와 명시된 작동 한계에 따라 다릅니다.
가능한 한 좋은 부품 배선과 적절한 간격을 유지하는 것이 여전히 중요합니다. 열원에서 거리를 늘리면 절연을 고려하기도 전에 열 부하가 감소합니다.
설치 시 근접을 피할 수 없는 경우, 슬리브 구조는 실제 노출 조건에 맞춰 선택해야 합니다.
OEM 프로그램의 경우, RFQ는 예상되는 노출이 다음 중 해당하는지 명확하게 명시해야 합니다:
| 설치 조건 | 추천 시작점 |
|---|---|
| 점화 플러그 부트 주변에 집중된 열 | 점화 플러그 부트 열 차단막 |
| 노출된 여러 인치의 점화 와이어 | 점화 플러그 와이어 열 슬리브 |
| 약간의 간격이 있는 강한 복사열 | 알루미늄 처리된 플러그 와이어 외피 |
| 매우 좁은 헤더와 부트 간격 | 고온 유연성 부트 보호기 |
| 부트와 연장된 와이어 모두 노출됨 | 결합된 부트 및 와이어 보호 |
| OEM 또는 특수한 점화 지오메트리 | 도면 또는 샘플에 기반한 맞춤형 치수 |
OEM, 유통업체 또는 자체 상표 주문의 경우 제품 이름만으로는 충분하지 않습니다.
유용한 견적 요청(RFQ)에는 다음 내용이 포함되어야 합니다:
사진과 도면은 부트 모양이나 배기 지오메트리가 특수한 용도에 특히 유용합니다.
애프터마켓 고객은 엔진 실린더 수에 따라 점화 플러그 보호 커버를 세트로 구매하는 경우가 많습니다. OEM 및 유통 프로그램에는 다른 접근 방식이 필요할 수 있습니다.
가능한 공급 형식은 다음과 같습니다:
생산 프로그램의 경우 견적 단계에서 포장을 지정하여 최종 단가에 실제 공급 형식이 포함되도록 해야 합니다.
점화 플러그 부트를 보호하는 것도 유용하지만, 근본적인 문제가 훨씬 더 큰 배기열 집중인 경우도 있습니다.
헤더가 점화 와이어, 호스, 배선 룸 및 주변 부품을 동시에 가열하는 경우 보호된 각 부품뿐만 아니라 열원도 평가해야 할 수 있습니다.
BSTFLEX는 이러한 국소적인 솔루션을 기타 자동차 열차단 제품 제품군으로 분류하며, 다른 제품군은 배기 단열, 반사 슬리브 및 추가적인 엔진룸 열 장벽을 다룹니다.
따라서 올바른 솔루션은 부품 보호, 소스 차단 또는 이 둘의 조합을 사용할 수 있습니다.
스파크 플러그 부츠에 씌워 인근 배기 매니폴드, 헤더 또는 기타 엔진룸 열원에서 발생하는 열 노출을 줄여주는 짧은 고온용 슬리브 또는 보호 커버입니다.
스파크 플러그 와이어 열 차단 슬리브는 스파크 플러그 부츠를 넘어 열 노출이 계속될 때 점화 와이어의 일부를 덮도록 설계된 더 긴 열 보호 슬리브입니다.
꼭 그렇지는 않습니다. 부츠 보호재는 스파크 플러그 연결 부위에 집중되는 반면, 와이어 슬리브는 일반적으로 더 긴 길이를 커버합니다. 설치 환경에 따라 둘 다 필요할 수도 있습니다.
먼저 고열 구역이 부츠에만 국한되는지 아니면 점화 와이어를 따라 확장되는지 파악하세요. 그런 다음 간격, 복사열, 접촉 가능성, 필요한 유연성, 그리고 슬리브 제조사가 명시한 온도 한계를 고려하세요.
네. 알루미늄 처리된 유리섬유 보호피복은 특히 반사면이 열원을 향할 수 있을 때 배기구의 복사열이 주된 문제인 곳에서 유용할 수 있습니다.
유연한 부츠 보호구는 다양한 일직선 및 꺾인 부츠 구성을 수용할 수 있지만, 특히 OEM 프로그램의 경우 주문하기 전에 실제 치수를 먼저 확인해야 합니다.
맞춤형 치수, 소재, 색상, 세트 수량 및 포장은 용도에 따라 평가될 수 있습니다. 비표준 프로그램의 경우 예상 생산 수량과 함께 도면, 사진 또는 실물 샘플을 제공해 주십시오.
최고의 점화플러그 열 보호 기능이 반드시 가장 두꺼운 벽이나 가장 높은 공인 온도 등급을 가진 제품을 의미하는 것은 아닙니다.
올바른 해결책은 열이 어디에서 오는지 그리고 점화 시스템이 얼마나 노출되어 있는지에 따라 달라집니다.
점화 플러그 연결부 주변의 집중된 열을 위해서는 다음을 고려해 보세요.점화 플러그 부트 열 차단 쉴드 보호대 또는 화산 섬유 점화 플러그 부트 열 차단 쉴드.
점화 와이어의 더 긴 부분이 고온 구역을 통과할 때, 점화 플러그 와이어 열 보호 슬리브는 더 넓은 범위를 보호합니다.
복사열이 주된 우려 사항인 경우, 알루미늄 코팅 플러그 와이어 외피는 또 다른 구조적 선택지를 제공합니다.
주문자 상표 부착 생산(OEM), 디스트리뷰터 또는 자체브랜드(PB) 요구사항의 경우, 열 보호 구조가 실제 장착 환경에 적합하도록 부츠 치수, 점화 와이어 직경, 배기 간격, 사진, 요구 수량 및 포장 요구사항을 보내주십시오.
