자동차 열 절연: 배기, 터보, 촉매 및 흡기 열 차폐 장치에 대한 실용 가이드

간략한 요약: 자동차 단열은 단순히 "열 차폐막을 추가하는 것"이 아닙니다. 안정적인 열 제어는 적절한 재료, 정확한 간격, 그리고 진동과 온도 변화에도 견딜 수 있는 설치에서 비롯됩니다. 이 가이드에서는 이러한 내용을 다룹니다. 배기 파이프 단열 , 터보 열 차폐막 , 촉매 변환기 열 차폐막 , 흡기 열 차폐막 그리고 공통적인 차량용 열 차폐막 설계상의 오류.

자동차 단열이 중요한 이유

최신 파워트레인은 고온의 부품들을 좁은 공간에 밀집시켜 놓습니다. 적절한 장비가 없으면... 자동차 단열재 복사열과 열 축적은 엔진룸 온도를 상승시키고, 호스/배선의 수명을 단축시키며, 흡기 온도를 높이고, 플라스틱 및 복합재 주변에 과열 지점을 발생시킬 수 있습니다. 적절한 자동차 열 차폐 장치 이 전략은 네 가지 목표에 중점을 둡니다.

• 구성 요소를 보호하세요: 호스, 배선, 플라스틱 및 민감한 전자 부품
• 열 전달 모드 제어: 복사열, 대류 및 접촉 전도
• 성능 유지: 흡입 온도를 안정적으로 유지하고 열 축적을 방지합니다.
• 신뢰성 향상: 진동, 마모 및 열 순환으로 인한 고장을 줄입니다.

열 차폐재와 단열재의 차이점은 무엇일까요?

자동차 열 관리에서 "열 차폐막"이라는 용어는 종종 포괄적으로 사용됩니다. 실제 적용 사례는 다음과 같습니다.

• 열 차폐막 / 자동차 열 차폐막: 복사열을 차단하고 인접 부품을 보호합니다. 최상의 성능을 위해서는 적절한 공극을 유지하고 안전하게 고정해야 합니다.
• 배기 파이프 단열재: 열원(파이프/터보/다운파이프)에서 열을 줄여 표면 온도를 낮추고 복사열 방출을 감소시킵니다.

심각한 피해 지역의 경우 가장 확실한 방법은 다음과 같습니다. 열 발생원에서 열을 줄이세요 그런 다음 민감한 부품을 보호합니다. . ~부터 시작하세요 배기 단열 솔루션 그런 다음 필요한 곳에 표적 보호막을 사용하십시오.

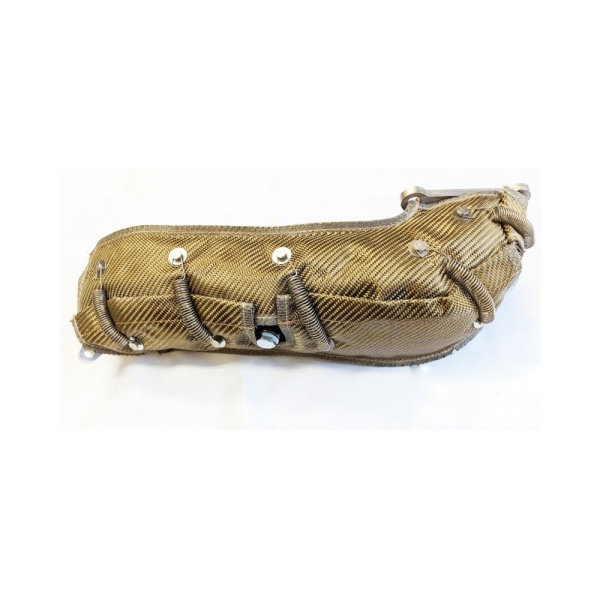

1) 배기 파이프 단열(발생원 제어)

배기 파이프 단열재 표면 온도와 뜨거운 파이프에서 발생하는 복사열을 줄이는 것을 목표로 합니다. 특히 기존의 스탬핑 방식으로는 시공이 어려운 협소한 공간에서 효과적입니다. 차량용 열 차폐막 충분한 공기 간격을 유지할 수 없습니다. 주요 선택 요소:

• 연속 온도 대 최고 온도: 단기적인 스파이크가 아닌 실제 듀티 사이클을 기준으로 선택하십시오.
• 진동 및 유지: 풀림 및 마찰을 방지하기 위한 견고한 고정
• 습기 및 오염: 도로에서 튀는 물방울과 기름에 노출되는 것을 고려하십시오.

배관 경로에 고압 구역 근처의 호스나 전선이 포함된 경우, 다음과 같은 전용 보호 장치를 추가하십시오. 화재 방지 슬리브 열로 인한 노화를 방지하고 중요 부위의 위험을 줄이기 위해.

2) 터보 열 차폐막(핫스팟 관리)

에이 터보 열 차폐막 엔진룸에서 가장 열이 많이 발생하는 부분 중 하나를 겨냥합니다. 신뢰할 수 있는 터보 차폐에는 일반적으로 다음이 필요합니다.

• 안정적인 간격: 복사열 전달을 줄이기 위해 공극을 유지하십시오.
• 기계적 무결성: 진동 방지 장착으로 덜컹거림과 마모를 방지합니다.
• 다층 구조 설계: 내구성이 뛰어난 외부층 + 필요한 경우 단열층

터보 표면 온도가 극도로 높을 경우, 차폐만으로는 충분하지 않을 수 있습니다. 차폐 방식과 함께 다른 방법을 고려해 보십시오. 소스 절연 솔루션 복사열 출력을 줄이고 주변 부품의 온도를 안정화하기 위해.

3) 촉매 변환기 열 차폐막 (차체 하부 보호 장치)

에이 촉매 변환기 열 차폐막 차체 하부 보호대는 차체 하부 부품을 보호하고 바닥, 연료 라인 및 주변 플라스틱/트림 부위의 열 노출을 줄이는 데 일반적으로 사용됩니다. 차체 하부 보호대는 물 분무, 염분, 파편 충격 및 지속적인 진동을 견뎌야 합니다. 최적의 설치 방법은 다음과 같습니다.

• 부식 방지 외피 (가능한 경우 일반적으로 스테인리스 스틸 재질로 제작됨)
• 안전한 장착 마찰과 소음을 방지하기 위해
• 엣지 컨트롤 인접한 호스나 전선을 절단하지 않도록 하기 위해

국부적인 밀봉 및 가장자리 보강이 필요한 경우 다음 사항을 고려하십시오. 열 차폐 테이프 및 차단막 .

4) 흡기 열 차폐 장치 (성능 및 열 축적 제어)

안 흡기 열 차폐막 흡기 경로를 주변 열원(배기 매니폴드, 터보, 라디에이터)으로부터 보호하여 열 축적을 줄이고 흡기 공기 온도를 안정화하는 데 중점을 둡니다. 목표는 보호뿐 아니라 더욱 일관된 성능을 달성하는 것입니다. 선택 기준:

• 복사열을 차단하세요 안정적인 장벽과 간격을 가진 고온원으로부터
• 공기 흐름 제어 따라서 엔진룸 내부의 뜨거운 공기가 흡기구로 유입되지 않습니다.
• 진동으로 인한 마모를 방지합니다. 장착 지점 및 가장자리에서

완벽한 열 관리 전략을 구축하려면 흡기 차폐와 배기구 쪽 온도 제어를 결합하십시오. 배기 단열 솔루션 .

일반적인 고장 유형(및 예방 방법)

• 공극 손실: 좁은 공간에 평면형 차폐 장치를 넣으면 성능이 저하됩니다. 간격을 유지하는 설계를 사용하십시오.
• 진동을 가하면서 문지르세요: 보호막이 헐거워지면 마모되어 제 기능을 하지 못합니다. 견고한 고정과 가장자리 제어가 중요합니다.
• 주변의 호스/전선은 무시하십시오: 배기열 근처의 경로를 보호하십시오 화재 방지 슬리브 .
• 열원 제어 없이 열 차폐: 심한 열원의 경우, 다음을 추가하십시오. 배기 단열 복사열 출력을 줄이기 위해.

자주 묻는 질문

자동차 열 차폐막은 단열재와 같은 것인가요?

정확히는 아닙니다. 자동차 열 차폐 장치 복사열을 차단하고 인접 부위를 보호하는 반면 배기 파이프 단열 열 발생원에서 열을 줄입니다. 극심한 더위 지역에서는 두 가지 방법을 병행하는 것이 일반적으로 가장 안정적인 결과를 가져옵니다.

터보 열 차폐 장치는 어디에서 가장 효과적일까요?

에이 터보 열 차폐막 간격을 유지하고 진동에도 안정적으로 고정되며 보다 광범위한 배기 열 관리 계획과 결합될 때 가장 효과적입니다. 매우 높은 열 부하의 경우, 다음을 고려하십시오. 소스 절연 솔루션 .

배기열 근처에 있는 호스를 어떻게 보호해야 할까요?

호스와 케이블 보호를 위해 전용 보호 장치를 사용하십시오. 방화 슬리브 보호 배선이 고온 부품에 가까운 경우. 국부적인 가장자리 보강을 위해 적절한 것을 사용하십시오. 열 차폐 테이프 및 차단막 해당되는 경우에 한합니다.

자동차 단열 제품에 대한 기술 문서를 제공하시나요?

네. 많은 제품에 대해 데이터시트와 기술 PDF 파일을 제공합니다. 방문해 주세요. 기술 문서 다운로드 또는 다음을 통해 문서 팩을 요청하십시오. 견적 요청 .
