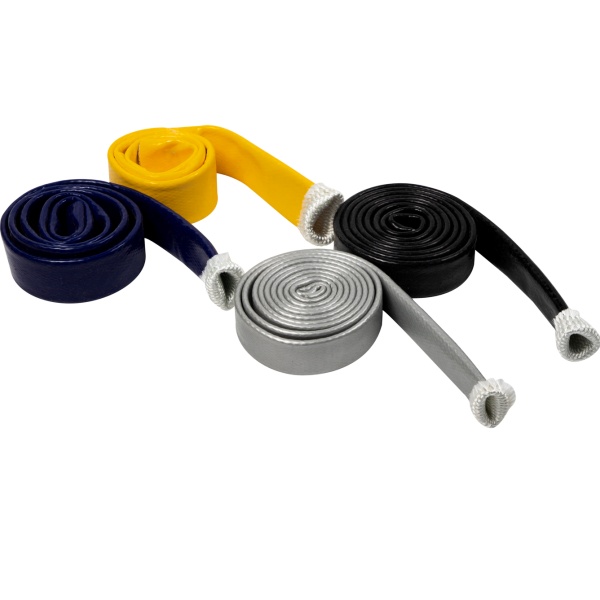

연료 라인용 방화 슬리브: 안전한 배관 경로를 위한 실리콘 코팅 유리섬유 열 차폐 슬리브

간략한 요약: 에이 연료 라인용 내화 슬리브 연료 호스가 뜨거운 배기 부품, 터보 장치 또는 고온의 엔진룸 근처를 지나갈 경우 이 업그레이드는 매우 중요합니다. 열 차폐 방화 슬리브 이 제품은 열 노출을 줄이고, 액체 에 대한 저항력을 높이며, 자동차 및 산업용 애플리케이션에서 보다 안전한 연료 라인 설치를 지원하기 위해 유리 섬유 위에 실리콘 외층을 사용합니다.

연료 라인용 방화 슬리브란 무엇입니까?

에이 연료 라인용 내화 슬리브 (또한 ~라고도 불립니다) 화염 방패 슬리브 , 열 차폐 슬리브 , 또는 자동차 열 차폐 슬리브 )는 연료 호스에 설치하여 열 노출을 줄이고 비정상적인 열 발생 시 화염 확산을 제한하는 데 도움을 주는 보호용 튜브형 슬리브입니다. 일반적으로 연료 라인이 다음과 같은 곳 근처를 지나갈 때 사용됩니다.

• 배기 매니폴드, 다운파이프 및 터보차저 하우징
• 촉매 변환기 및 기타 뜨거운 차체 하부 부품
• 엔진룸 공간은 공간이 협소하고 공기 흐름이 제한적입니다.

이 글에서는 연료 호스에 초점을 맞추고 있지만, 동일한 구조가 다른 용도로도 사용됩니다. 전선 열 차폐 슬리브 고온 배선 구역의 배선 하네스 및 배선 뭉치용.

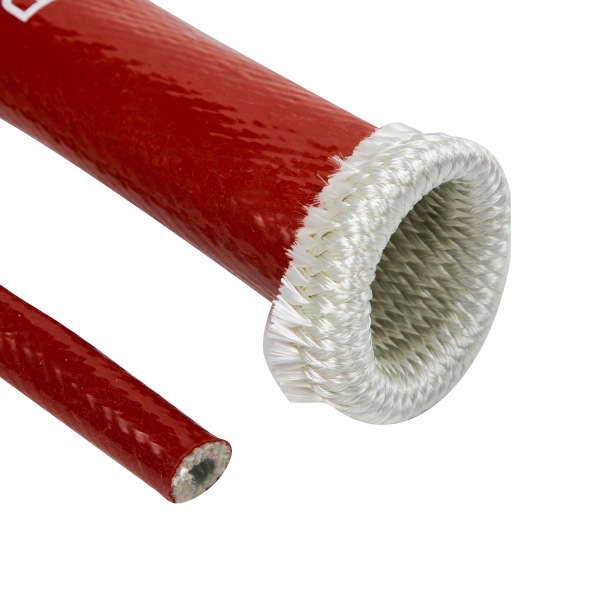

재질 구성: 실리콘 + 유리섬유 (효과적인 이유)

이것 열 차폐 방화 슬리브 다음 구성 요소로 만들어졌습니다:

• 외부층: 고온 노출을 견디고 물 튀김 및 풍화 작용에 강한 실리콘 고무 코팅
• 내부층: 열 차단 구조와 기계적 강도를 제공하는 유리 섬유 브레이드

실제 배관 경로에서는 열 보호 장치가 진동, 온도 변화, 마모 지점을 견뎌내야 합니다. 따라서 재질만큼이나 적절한 크기와 고정 방식이 중요합니다. 연료 라인이 배기 부품 근처에 지나가는 경우, 열 발생원에서 열을 줄이는 것을 고려해야 합니다. 배기 단열 솔루션 그런 다음 연료 호스를 내화 슬리브로 보호하십시오.

사용처 (일반적인 활용 사례)

• 배기구 근처의 연료 라인: 엔진룸, 차체 하부 또는 촉매 변환기 주변 영역
• 연료 레일 및 공급/리턴 라인: 터보 및 고온 매니폴드 부근 보호
• 모터스포츠/고성능 튜닝 차량: 높은 복사열과 터보 시스템 주변의 밀폐된 구조
• 전선 열 차폐 슬리브: 고온 영역을 통과하는 배선 하니스 및 센서 라인

올바른 크기(연료 라인 및 배선 하네스)를 선택하는 방법

연료 호스의 경우, 크기 측정은 호스 자체의 크기에서 시작해야 합니다. 외경(OD) 내경이 아닙니다. 보호 지점에서 호스의 외경을 측정한 다음, 실제 여유 공간을 고려하여 슬리브의 내경을 선택하십시오.

• 안정적인 경로 설정(최소한의 움직임): 슬리브 ID ≒ 호스 OD + 5–10%
• 정상적인 진동/움직임: 슬리브 ID ≒ 호스 OD + 10–20%
• 부속품: 슬리브 내경은 가장 큰 직경(피팅/커넥터)을 통과해야 합니다.

사이즈 산정 방식에 대한 복습이 필요하시면, 저희 엔지니어링 참조 페이지를 확인해 보세요. 내경(ID)과 외경(OD) 크기 결정 논리 그리고 원주를 지름으로 변환하는 기능.

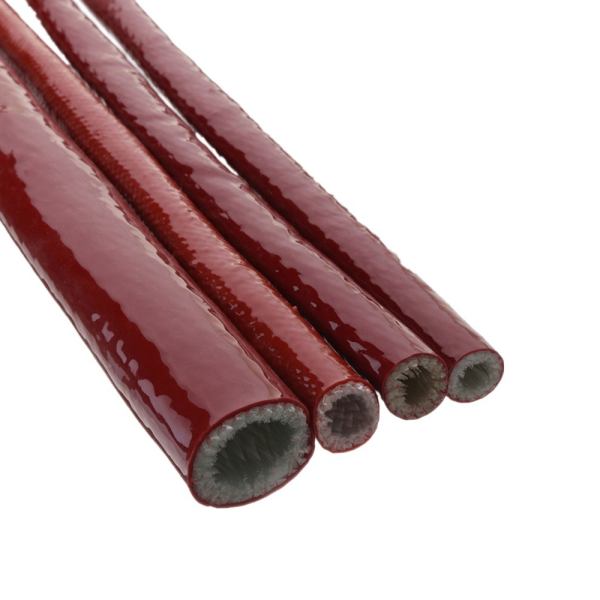

설치 모범 사례(실패 방지 요인)

• 가능한 경우 안전거리를 유지하십시오: 근접 접촉을 진동 하에서의 접촉으로 간주합니다.
• 소매 끝을 고정하세요: 작동 중 미끄러짐 및 이동을 방지합니다.
• 마모 지점 제어: 마찰이 발생할 수 있는 클램프/브래킷 부분을 보호하십시오.
• 나사를 너무 세게 조이지 마십시오. 슬리브를 자르거나 호스를 꼬집지 마십시오.
• 필요한 경우 소스 절연재와 함께 사용하십시오. 사용 배기 단열 극한의 열원

고장 모드 및 위험 제어(연료 라인 경로 설정)

• 고장 모드: 소매가 뜨거운 영역에서 미끄러져 나갑니다. 위험 관리: 양쪽 끝을 모두 확보하고 작동 후 검증하십시오.
• 고장 모드: 클램프/브래킷 부분의 마모. 위험 관리: 접촉 지점에 보호 기능을 추가하고 경로를 개선합니다.
• 고장 모드: 열원이 설계 환경을 초과합니다. 위험 관리: 소스 온도를 낮추려면 배기 단열 솔루션 필요한 곳에 차폐 장치를 추가하십시오.

자주 묻는 질문

연료 라인용 내화 슬리브는 모터스포츠에만 사용되는 것인가요?

아니요. 자동차 및 산업 설비에서 연료 호스가 고온 부품 근처를 지나가는 모든 곳에서 널리 사용됩니다. 더 안전한 호스 경로를 제공하고 열 노출 시 내구성을 향상시켜 줍니다.

전선 열 차폐 슬리브로 사용하는 슬리브를 그대로 사용할 수 있나요?

네. 동일한 실리콘 코팅 유리섬유 구조는 배기열 근처를 지나는 배선 뭉치와 하네스를 보호하는 데 일반적으로 사용됩니다.

기술 문서를 제공하시나요?

예. 많은 제품 데이터시트와 기술 PDF 파일을 이용할 수 있습니다. 기술 문서 다운로드 CoC(적합성증명서) 또는 승인을 위한 검사 서류 패키지가 필요한 경우, 다음을 참조하십시오. 품질 보증 또는 다음을 통해 요청하세요 견적 요청 .
