배기 열 관리는 더 이상 뜨거운 파이프가 주변 부품에 닿는 것을 방지하는 데만 국한되지 않습니다. 현대 차량 플랫폼은 배기 매니폴드, 터보차저, 촉매 변환기, 센서, 배선, 연료 시스템 및 전자 모듈을 점점 더 좁은 공간에 배치합니다. 그 결과 자동차 열 차폐 소재의 선택이 부품 수명, 패키징 자유도 및 차량 신뢰성에 직접적인 영향을 미칠 수 있는 까다로운 열 환경이 조성됩니다.
모든 배기 위치에 이상적인 단일 금속은 없습니다. 배기 파이프에서 몇 센티미터 떨어진 위치에 설치되는 언더바디 차폐판은 터보차저나 촉매 변환기 주변에 장착되는 차폐판과 요구 사항이 다릅니다. 따라서 엔지니어는 실제 열원, 사용 가능한 공기 간격, 부품 형상, 진동 수준, 부식 노출 및 중량 목표에 따라 배기 열 차폐 소재를 선택합니다.
BSTFLEX는 자동차 및 산업용 열 관리 프로젝트를 위한 엠보싱 금속 열 차폐 소재를 제조하며, 여기에는 스테인리스 스틸 열 차단 시트가 포함됩니다.엠보싱 알루미늄 열 차폐 소재 및 Alloy 625 인코넬 열 차폐 소재가 포함됩니다.
배기 시스템 주변의 온도는 균일하지 않습니다. 열 부하는 위치에 따라 크게 달라지므로 차량 전체에 하나의 열 차폐 소재를 지정하면 불필요한 중량 증가, 과도한 비용 또는 불충분한 보호로 이어질 수 있습니다.
가장 까다로운 영역은 일반적으로 엔진과 배기 후처리 시스템 주변에 집중됩니다. 일반적인 고온 영역은 다음과 같습니다:
차폐판의 목적은 일반적으로 뜨거운 표면을 단순히 덮는 것이 아니라 인접 부품에 도달하는 복사열을 줄이는 것입니다. 따라서 효과적인 자동차 열 관리는 소재, 차폐판 형상, 장착 방식 및 열원과 차단막 사이의 공간에 따라 결정됩니다.
대부분의 자동차 프로그램에서 세 가지 금속 계열이 견고한 열 차폐 요구 사항의 대부분을 충족합니다: 알루미늄, 스테인리스 스틸 및 Inconel 625와 같은 고성능 니켈 합금입니다.
| 자동차 위치 | 일반적인 소재 선택 | 주요 설계 이유 |
|---|---|---|
| 엔진룸 복사열 차단막 | 알루미늄 | 낮은 중량과 우수한 복사열 반사 |
| 언더바디 배기 차폐 | 알루미늄 또는 스테인리스 스틸 | 제어된 중량으로 넓은 영역 보호 |
| 배기 매니폴드 | 스테인리스 스틸 | 열 순환 및 기계적 내구성 |
| 촉매 변환기 | 스테인리스 스틸 | 높은 열 노출, 진동 및 부식 저항성 |
| 머플러 및 소음기 | 알루미늄 또는 스테인리스 스틸 | 온도, 위치 및 차량 환경에 따라 달라집니다 |
| 터보차저 주변 영역 | 스테인리스강 또는 Inconel 625 | 더 높은 열 부하와 반복적인 열 사이클 |
| 모터스포츠 및 극한 배기 영역 | Inconel 625 | 고온 강도 및 내산화성 |
이 표는 보편적인 사양이라기보다 시작점으로 참고하기 위한 것입니다. 재료 두께, 합금 등급, 배기 표면과의 거리 및 부품 형상에 따라 최종 성능이 크게 달라질 수 있습니다.

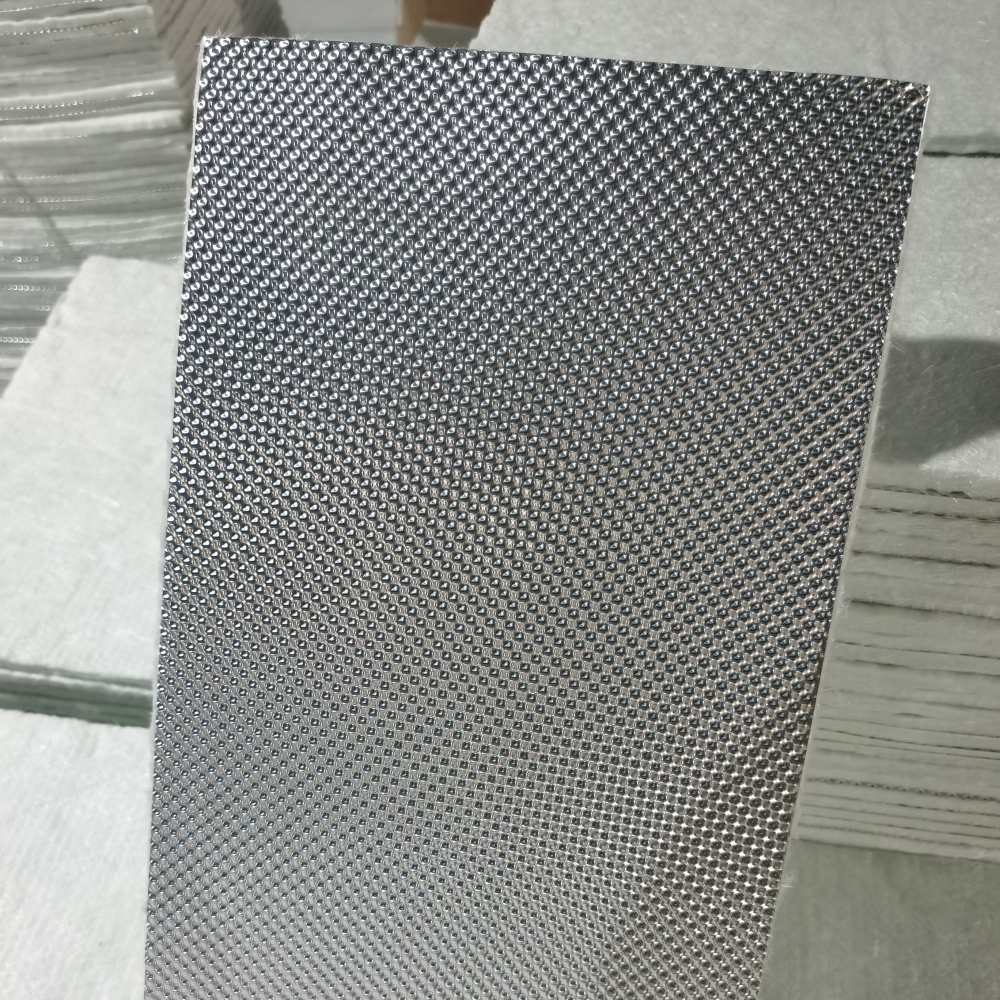

배기 매니폴드는 견고한 금속 열 차폐재를 적용하기 가장 까다로운 위치 중 하나입니다. 차폐재는 열원 가까이에 설치될 수 있으며, 엔진 진동을 받고 주변 온도와 높은 작동 온도 사이를 반복적으로 오가며 열 사이클을 겪습니다.
이러한 이유로 스테인리스강은 배기 매니폴드 열 차폐재로 널리 실용적인 소재로 간주됩니다. 기계적 강도, 내산화성 및 내식성을 함께 갖추고 있어 반복적인 가열 및 냉각 사이클 동안 형상을 유지해야 하는 성형 차폐재에 적합합니다.
BSTFLEX의 엠보싱 스테인리스강 열 차단 시트는 얇은 금속 구조에 추가적인 강성이 필요한 용도를 위해 설계되었습니다. 엠보싱 프로파일은 금속 두께를 단순히 늘리는 방식에만 의존하지 않고 시트 형상의 강성을 높여줍니다.
촉매 변환기는 차량 하부와 승객실 바닥, 배선, 브레이크 라인, 연료 시스템 또는 기타 온도에 민감한 부품 가까이에 집중적인 열 부하를 발생시킬 수 있습니다. 따라서 촉매 변환기 차폐재는 열에 노출되는 환경과 차량 하부의 가혹한 기계적 환경을 모두 견딜 수 있어야 합니다.
스테인리스강은 열, 도로 오염물 및 반복적인 진동을 견디면서 구조적 안정성을 유지할 수 있기 때문에 자주 선택됩니다. 차폐 구조에 따라 프레스 성형 또는 엠보싱 스테인리스강 층을 공기층이나 단열층과 결합하여 열 차단 효과를 높일 수도 있습니다.
촉매 변환기에서 더 멀리 떨어진 덜 가혹한 2차 차단재에는 경량 알루미늄도 적합할 수 있습니다. 설계 결정은 부품 이름만이 아니라 측정 또는 계산된 열 조건을 바탕으로 내려야 합니다.
차체 하부 열 차폐재는 매니폴드 차폐재보다 훨씬 넓은 표면적을 덮는 경우가 많습니다. 차폐재가 배기 터널, 플로어 패널 또는 연료 탱크 영역을 따라 확장될 때는 과도한 재료 중량이 더욱 중요해집니다.
이때 엠보싱 알루미늄 열 차폐재는 유용한 엔지니어링상의 이점을 제공합니다. 알루미늄의 낮은 밀도 덕분에 차량 중량을 비교적 적게 증가시키면서 넓은 영역을 보호할 수 있습니다.
일반적인 적용 분야는 다음과 같습니다:
엠보싱은 넓은 알루미늄 패널에 특히 유용합니다. 3차원 표면 패턴이 강성을 높이고 패널의 움직임, 진동 및 변형을 제어하는 데 도움이 되기 때문입니다.

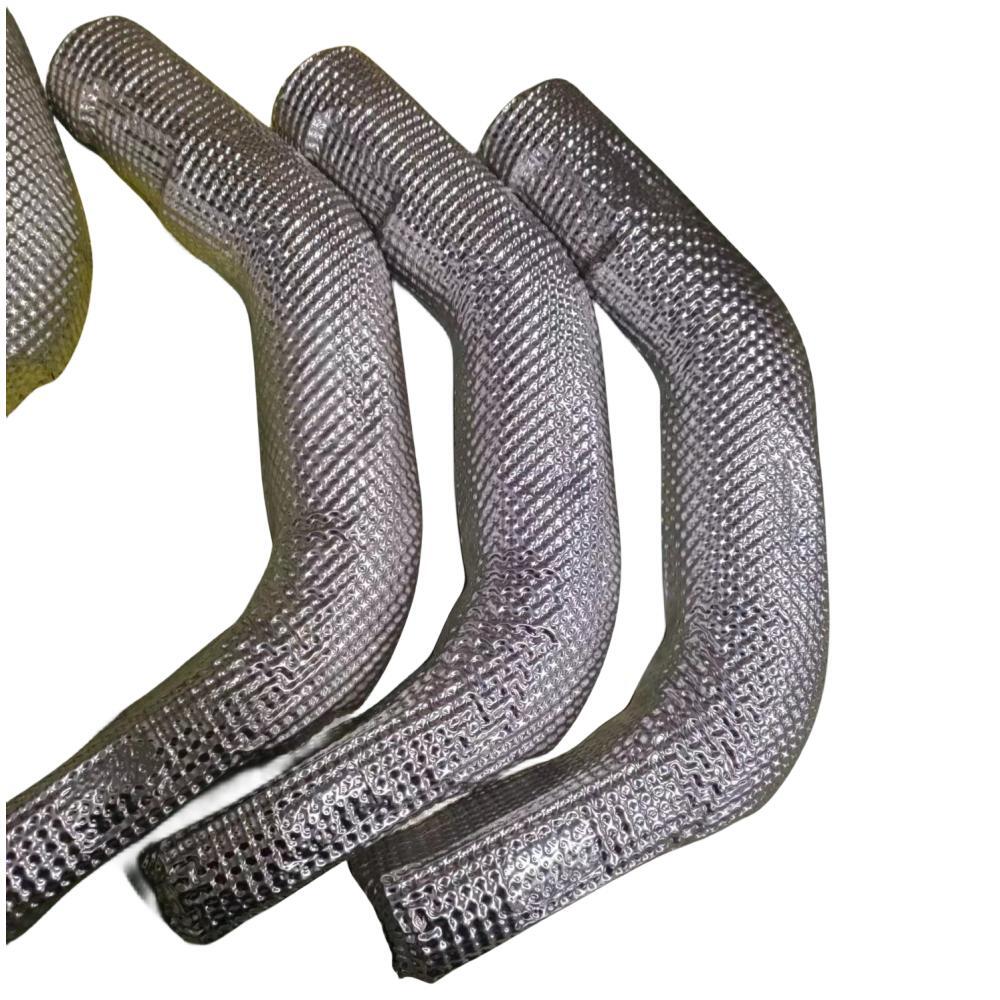

엔진룸 열 관리는 직접적인 배기 차폐와는 다른 문제를 다룹니다. 일반적으로 매니폴드, 터보차저 또는 배기관에서 발생하는 복사 에너지가 인접한 흡기 부품, 배선, 전자 장치 또는 차체 패널을 가열하지 않도록 차단하는 것이 목표입니다.
이러한 2차 차단재에는 알루미늄이 가벼운 중량, 우수한 성형성 및 효과적인 복사열 반사 기능을 갖추고 있어 효율적인 엔진 열 차폐재로 자주 사용됩니다.
일반적인 알루미늄 엔진룸 차폐재는 다음 부품 사이에 설치할 수 있습니다:
그러나 방열판이 고온 배기 부품과 매우 가까운 곳에 위치하는 경우에는 스테인리스강 또는 더 높은 내열성을 가진 합금이 더 적합할 수 있습니다.
터보차저는 내연기관 엔진룸에서 가장 높은 열이 집중되는 부위 중 하나입니다. 높은 작동 온도뿐만 아니라 터보 시스템에서는 급격한 온도 변화, 제한된 설치 공간, 그리고 인접한 호스, 배선 및 차량 구조물에 대한 강한 복사열 노출이 발생합니다.
스테인리스강은 많은 양산형 터보 열차폐 설계에 여전히 적합하며, 특히 방열판 형상과 공기 간극이 적절하게 설계된 경우에 그렇습니다. 극한 조건의 엔진, 내구 주행용 애플리케이션 및 모터스포츠 배기 시스템에서는 니켈 기반 합금이 추가적인 성능을 제공할 수 있습니다.
BSTFLEXAlloy 625 Inconel 열차폐재는 고온에서 산화, 부식 및 기계적 강도 저하에 대한 더 높은 내성이 요구되는 까다로운 열 환경을 위해 설계되었습니다.
Inconel은 단순히 더 높은 성능의 합금이라는 이유만으로 스테인리스강을 자동으로 대체해서는 안 됩니다. 이 소재는 비용이 더 높으므로 일반적으로 작동 환경에서 그 사용이 정당화되는 경우에 지정해야 합니다.
Inconel 625 사용이 적합할 수 있는 분야는 다음과 같습니다:
기존 스테인리스강이 이미 열적 및 기계적 요구사항을 충족한다면 Inconel을 사용하는 것은 실질적인 시스템상의 이점 없이 비용만 증가시킬 수 있습니다. 따라서 올바른 소재 선택은 열 성능, 내구성, 제조 요구사항 및 전체 프로그램 비용 간의 균형을 맞추는 과정입니다.
열차폐 설계에서 흔히 발생하는 실수는 합금에만 집중하고 방열판과 열원 사이의 간격을 무시하는 것입니다.
공기 간극은 금속 열 차단막의 성능에 상당한 영향을 미칠 수 있습니다. 열차폐판을 고온 부품에 직접 밀착시키는 대신, 엔지니어들은 전도에 의한 열전달을 제한하고 금속 표면이 주로 복사열 차단막으로 기능하도록 제어된 간격을 만드는 경우가 많습니다.
중요한 설계 변수는 다음과 같습니다:
따라서 올바르게 배치된 더 얇은 열차폐판이 열 간격이 적절하지 않게 설치된 더 두꺼운 판보다 우수한 성능을 발휘할 수 있습니다.

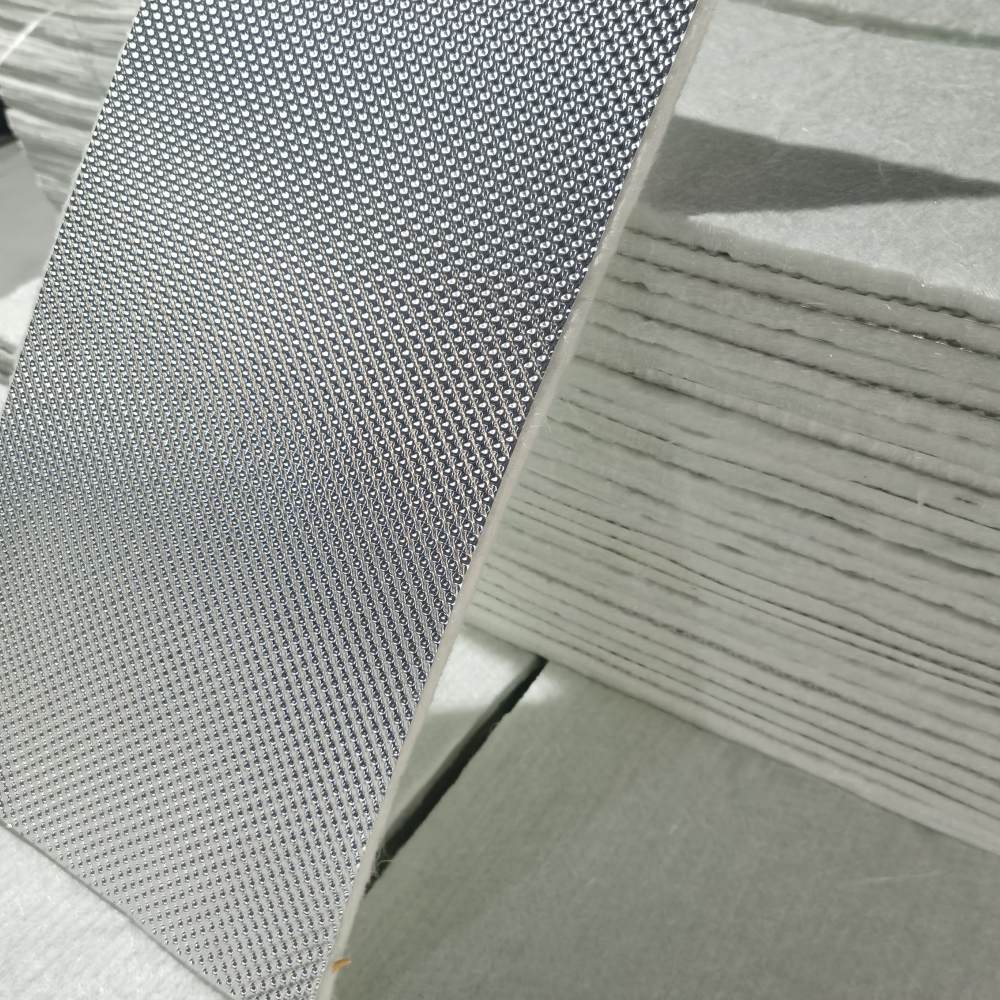

자동차용 금속 열차폐판은 매우 얇은 평판이 크거나 복잡한 부품에 필요한 강성을 확보하지 못할 수 있기 때문에 엠보싱 가공을 하는 경우가 많습니다. 성형 패턴을 추가하면 판재의 구조적 거동이 달라지고 엔지니어가 강성이 향상된 경량 부품을 제작할 수 있습니다.
설계에 따라 엠보싱은 다음과 같은 효과를 줄 수 있습니다:
요구되는 판재 두께, 성형 공정 및 완성 부품의 형상에 따라 다양한 엠보싱 형상을 개발할 수 있습니다.
모든 열 문제를 하나의 금속층만으로 해결할 수 있는 것은 아닙니다. 높은 열 부하 또는 제한된 패키징 공간에서는 다층 방열판 구조가 필요할 수 있습니다.
복사열 감소와 기계적 분리가 충분한 경우에는 단일 엠보싱 금속 시트가 적합합니다. 더 까다로운 시스템에서는 두 개의 금속 외피 사이에 공기층 또는 단열층을 배치한 구조를 사용할 수 있습니다.
다층 조립 구조는 다음과 같은 부위 주변에서 유용할 수 있습니다:
다층 구조의 이점은 추가 중량, 성형 복잡성 및 제조 비용과 비교하여 검증해야 합니다.
금속 두께를 증가시키면 기계적 강도를 향상시킬 수 있지만, 더 두꺼운 소재가 자동으로 비례하여 더 우수한 열 장벽을 만드는 것은 아닙니다.
열 차폐판은 주로 복사 에너지를 관리하고 인접 부품으로의 열 전달을 제한합니다. 따라서 효과는 표면 특성, 형상 및 간격에 크게 좌우됩니다. 불필요하게 두꺼운 금속을 선택하면 근본적인 열 설계 문제를 해결하지 못한 채 부품 중량과 소재 소비만 증가할 수 있습니다.
OEM 개발에서는 시트 두께를 다음 항목과 함께 선택해야 합니다:
유용한 열 차폐 사양은 금속의 이름 이상을 설명해야 합니다. 현실적인 적용 데이터를 제공하면 제조업체가 적절한 구조를 추천할 수 있고 불필요한 개발 주기를 줄일 수 있습니다.
엔지니어링 정보에는 일반적으로 다음이 포함됩니다:
소재가 아직 지정되지 않은 경우, BSTFLEX는 설치 조건을 검토하고 고객이 알루미늄, 스테인리스강 및 Inconel 열 차폐 옵션을 평가할 수 있도록 지원합니다.
동일한 소재 선택 원칙은 승용차를 넘어 확장됩니다. 견고한 금속 열 장벽은 상용 차량, 농업 기계, 건설 장비, ATV, 오토바이, 발전기 및 기타 엔진 구동 장비에도 필요합니다.
중장비는 배기 시스템이 부하 상태에서 장시간 작동하고 먼지, 진흙, 습기 및 기계적 충격에 노출될 수 있기 때문에 더욱 까다로운 환경을 만들 수 있습니다. 이러한 상황에서는 가능한 가장 낮은 차폐 중량을 달성하는 것보다 소재 내구성과 장착 설계가 더 중요해질 수 있습니다.
성능 차량과 레이싱 차량에서는 엔지니어링 우선순위가 다시 바뀌어 극한 온도 저항성, 컴팩트한 패키징 및 온도에 매우 민감한 부품 보호에 집중될 수 있습니다.
BSTFLEX는 다양한 견고한 열 차폐 소재를 공급하여 고객이 모든 적용 분야에 하나의 소재를 억지로 적용하는 대신 열 영역에 맞는 금속을 선택할 수 있도록 합니다.
배기 매니폴드, 촉매 변환기, 머플러, 배기관 및 기계적 요구가 높은 자동차 고온 구역에 적합합니다.
경량 차체 하부 차폐판, 엔진룸 차단판, 변속기 터널 및 2차 복사열 보호에 적합합니다.
터보차저, 모터스포츠 배기 시스템 및 극심한 열과 가혹한 작동 조건을 견디기 위해 고성능 니켈 합금이 필요한 기타 용도에 적합합니다.
최적의 자동차용 열 차폐 소재는 설치 구역에 따라 달라집니다. 알루미늄은 일반적으로 경량 복사열 차단재에 사용되며, 스테인리스 스틸은 배기 부품 주변에 널리 사용되고, Inconel 합금은 매우 높은 열적 및 기계적 요구를 충족해야 할 때 사용됩니다.
스테인리스 스틸은 내열성, 기계적 강도 및 내식성을 모두 갖추고 있어 배기용 열 차폐판의 일반적인 선택 소재입니다. 알루미늄은 열원에서 더 멀리 떨어진 2차 차단판에 적합할 수 있으며, Inconel은 극한의 배기 조건에서 고려할 수 있습니다.
스테인리스 스틸은 높은 복사열, 진동 및 반복적인 열 사이클이 발생하는 배기 매니폴드 열 차폐판에 널리 사용됩니다. 최종 소재 선택 시 실제 작동 온도, 매니폴드와의 거리 및 차폐판 구조를 고려해야 합니다.
스테인리스 스틸은 많은 양산형 터보 열 차폐판에 적합합니다. 고출력 레이싱 및 극고온 터보 시스템에는 Inconel 625와 같은 니켈 기반 소재가 필요할 수 있습니다.
네. 알루미늄은 작동 온도와 배기 열원과의 거리가 적절한 경우 경량 복사열 차단재로 효과적입니다. 특히 중량 감소가 중요한 차체 하부 및 엔진룸 차폐판에 유용합니다.
엠보싱 형상은 얇은 판재의 강성을 높여 제조업체가 형상과 진동 저항성을 유지하면서 중량을 줄일 수 있도록 합니다. 이후의 열 성능은 공기층과 차폐판 위치를 포함한 전체 설계에 따라 달라집니다.
네. BSTFLEX는 맞춤형 소재 두께, 판재 치수, 엠보싱 패턴 및 용도별 개발을 통해 OEM 열 보호 프로젝트를 지원합니다. 고객은 도면, 샘플 또는 설치 정보를 제공하여 평가를 받을 수 있습니다.
가장 효과적인 배기 열 관리 전략은 모든 상황에 보편적으로 우수한 하나의 소재를 찾는 것이 아닙니다. 차량을 열 구역으로 나누고 각 위치에 적합한 소재를 적용하는 것입니다.
알루미늄은 경량 복사열 제어가 목표인 곳에서 매우 효과적입니다. 스테인리스 스틸은 더 뜨거운 배기 부품 주변에서 뛰어난 내구성을 제공합니다. Inconel 625는 기존 자동차용 금속으로 필요한 사용 성능을 더 이상 확보하기 어려운 가혹한 열 환경에 사용됩니다.
새로운 배기 시스템, 엔진룸 또는 차체 하부 프로젝트의 경우 BSTFLEX에서 열원, 설치 공간, 금속 두께 및 성형 요구 사항을 평가할 수 있습니다. 용도 세부 정보, 도면 또는 샘플을 보내 적합한 자동차용 열 차폐 소재를 상담하고 견적을 요청하세요.
