디젤 히터 배기 단열 등급: 재료 한계 vs 표면 온도

사양이 설명하는 온도 식별하기

배기 시스템에는 여러 온도 위치가 있습니다. 배기 가스 흐름 내부에서 측정된 수치를 파이프 벽, 단열재 표면 또는 인접한 패널의 온도인 것처럼 사용할 수 없습니다. 각 위치는 서로 다른 공학적 질문에 대한 답을 제공합니다.

온도뿐만 아니라 측정 위치도 함께 지정하십시오. 노출된 금속 연결부 옆에서 채취한 측정값을 완전히 덮인 직선부의 중앙에서 채취한 측정값과 비교해서는 안 됩니다.

연속 정격과 단기 노출 정격 분리하기

연속 온도 정격은 명시된 재료 사양에 따른 지속적인 노출과 관련이 있습니다. 피크 또는 간헐적 정격은 제한된 노출 기간과 관련이 있습니다. 둘 다 그 이면의 지속 시간, 테스트 조건 및 수락 기준 없이 해석해서는 안 됩니다.

가열 후에도 유지되어야 하는 특성이 무엇인지 질문하십시오. 시각적 무결성, 유연성, 치수 안정성 및 커버리지를 유지하는 기능은 서로 다른 요구 사항입니다. 눈에 띄게 타지 않은 샘플이 반드시 적절한 장기 서비스 성능을 입증했다고 볼 수는 없습니다.

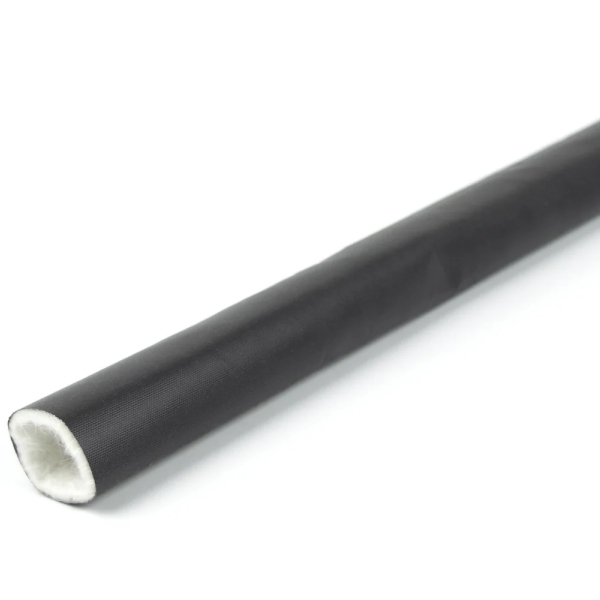

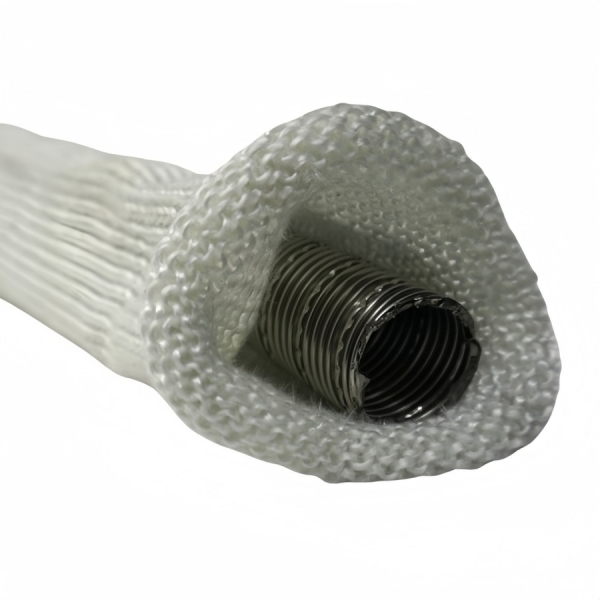

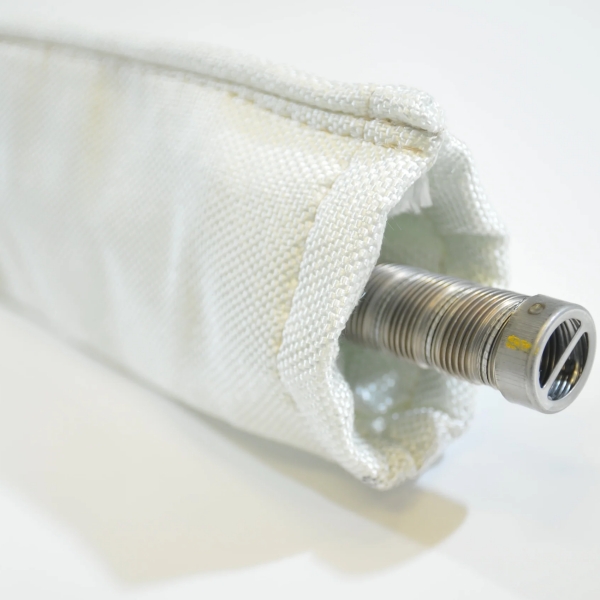

이 BSTFLEX Diesel Heater Exhaust Insulation Lagging 제품은 편직된 E-유리 섬유 구조를 사용합니다. 생산 사양의 경우, 모든 완제품에 일반적인 유리 섬유 온도 값을 적용하는 대신 선택한 슬리브 등급과 문서화된 노출 한계를 확인하십시오.

조립품에 코팅, 외측 재킷, 스티칭 또는 고정 부품이 포함된 경우, 해당 재료를 각자의 국소 온도에서 평가하십시오. 베이스 섬유에 대한 정격이 전체 조립품의 적합성을 자동으로 보장하지는 않습니다.

동일한 슬리브가 서로 다른 표면 온도를 나타낼 수 있는 이유

재료 지정은 전체 열 전달 경로를 설명하지 않습니다. 동일한 유리 섬유 배기 슬리브를 사용하는 두 가지 설치는 열 유입, 커버리지, 주변 공기 흐름 및 인클로저 온도에서 차이가 날 수 있습니다.

실제 히터 설치를 중심으로 열 점검 구축

다음은 범용 테스트 표준이 아니라 OEM 비교 또는 자격 부여 계획을 위한 제안된 프레임워크입니다. 히터 제조업체와 책임 시스템 엔지니어가 테스트 전에 작동 조건, 센서 배열 및 합격 한계를 승인해야 합니다.

자격을 갖춘 인력과 제어된 테스트 설정 사용하십시오. 맨배관 비교를 얻기 위해 필수 보호 장치 없이 설치를 작동하지 마십시오. 승인된 계획에서 비교 테스트를 허용하는 경우, 정의된 변수를 한 번에 하나씩 변경하고 다른 조건은 일관되게 유지하십시오.

반사 금속 표면 측정 시 주의 사항

적외선 온도계와 열화상 카메라는 방출되는 복사열을 통해 온도를 추정합니다. 반짝이는 스테인리스 스틸 및 알루미늄 표면은 방사율과 반사 복사가 올바르게 처리되지 않을 때 오해를 불러일으키는 측정값을 생성할 수 있습니다. 동일한 기기 설정을 베어 메탈, 유리섬유 직물 및 코팅된 외장 재킷에 자동으로 사용해서는 안 됩니다.

인수 테스트의 경우 실제 표면에 적합한 측정 방법을 사용하십시오. 여기에는 올바르게 설치된 접촉 센서 또는 해당 표면 및 온도 범위에 대해 검증된 적외선 방법이 포함될 수 있습니다. 관련되는 경우 기기 설정, 타겟 크기 및 측정 거리를 기록하십시오.

측정 타겟을 만들기 위해 뜨거운 배기 파이프에 일반 전기 테이프나 자격이 없는 접착 마커를 붙이지 마십시오. 모든 표면 처리 또는 부착 자재는 해당 부위의 노출 환경에 적합한 정격이어야 하며 설치를 손상해서는 안 됩니다.

자재 정격을 만져도 안전하다는 주장으로 변환하지 마십시오

단열된 장비라 하더라도 여전히 접촉 화상을 유발할 수 있습니다. 접촉 위험은 단 하나의 온도 수치에만 좌우되지 않으며 표면 자재, 접촉 지속 시간 및 예상되는 사용자 상호 작용도 중요합니다. 고온에 노출되는 동안 손상되지 않고 유지되는 슬리브가 외부를 안전하게 다룰 수 있음을 증명하는 것은 아닙니다.

사용 또는 정비 중에 사람들이 배기 구역을 만질 수 있는 곳에서는 설계 시 접촉 시나리오와 모든 방호 요구 사항을 정의해야 합니다. 뜨거운 표면을 만져서 검증하지 마십시오. 유지보수 접근은 히터의 종료 및 냉각 지침을 따라야 합니다.

인근 부품의 온도 한계는 또 다른 별도의 요구 사항입니다. 케이블 피복, 플라스틱 커넥터 및 내부 패널은 허용되는 조건이 다를 수 있으므로, 전체 구획에 대해 단일한 일반 한계를 사용하는 대신 해당 부품 사양을 사용하십시오.

확인할 수 있는 인수 요구사항 작성하기

"고온 배기 슬리브"와 같은 문의는 제품군은 식별하지만 열적 결과는 정의하지 않습니다. 더 유용한 요구사항은 재료 적합성과 의도된 작동 조건을 모두 설명합니다.

프로젝트는 실제 한계값, 사이클 횟수 및 작동 순서를 제공해야 합니다. 이 문구는 특정 BSTFLEX 제품이 이미 고객의 테스트를 통과했거나 특정 설치 승인을 받았음을 의미하지 않습니다.

결과를 과장하지 않고 온도 저하 보고하기

“온도를 70% 낮춥니다”와 같은 진술은 정의된 기준, 측정 위치 및 시험 조건이 없다면 의미가 없습니다. 섭씨 눈금의 0점은 절대적인 열 기준이 아니기 때문에 섭씨 측정값에서 직접 계산된 백분율은 단열 효과의 일반적인 측정 기준으로 특히 부적절합니다.

측정된 온도, 비교 가능한 판독값 간의 차이, 현장 주변 조건 및 시험 불확실성이 표시되는 보고서를 선호합니다. 비교 대상이 슬리브 외측인지, 인근 패널인지, 아니면 기타 정의된 지점인지 명시하십시오. 한 위치에서의 감소를 모든 인근 부품이나 모든 히터 작동 모드에 대한 보증으로 제시하지 마십시오.

열성능이 이격 거리 또는 배기 밀폐를 대체하지는 않습니다

배기 배관 배치, 이격 거리, 관통부, 지지대 및 배출에 관한 히터 제조사의 요구사항을 따르십시오. 단열 슬리브가 있다고 해서 이격 거리를 자동으로 좁힐 수 있는 것은 아니며, 연료 라인이나 배선과의 접촉이 허용되거나 부적합한 공간을 통과하는 배관 배치가 허용되는 것은 아닙니다.

금속 배기 파이프와 승인된 이음새가 연소 가스를 차단합니다. 섬유 재질의 보온재는 가스 기밀성을 유지하는 수리가 아니므로, 누설되는 연결 부위를 올바르게 수리하는 대신 이를 덮는 용도로 사용해서는 안 됩니다. 이음새 무결성과 열 보호 성능은 각각 따로 점검해야 합니다.

선박 설치의 경우, 슬리브를 데크 아래 사용 승인으로 간주하기보다 지정된 해양 배기 장치를 평가하십시오. 필수적인 배수, 점검 접근 및 환기 시설이 정상적으로 작동하도록 유지하십시오.

열 사이클링 후 슬리브 재확인

자격 부여 계획의 제안된 부품으로서, 합의된 가열 사이클 전후의 설치 상태를 비교하십시오. 보호된 구역에서의 이탈, 노출된 파이프, 지지대 부위의 두께 감소, 손상된 가장자리 또는 슬리브가 의도된 위치에 유지되는 것을 방해하는 변화가 있는지 확인하십시오.

습기, 오일 오염 또는 기타 사용 환경 노출은 건조 열 테스트와 별개로 기록하십시오. 내열성 결과가 내후성, 오염 물질에 대한 저항성 또는 사용 수명을 입증하는 것은 아닙니다. 그러한 조건이 중요한 경우, 프로젝트 요구 사항에 적절한 재료 증거와 추가 평가를 포함시키십시오.

파이프와 래깅을 별도의 부품으로 조달하세요

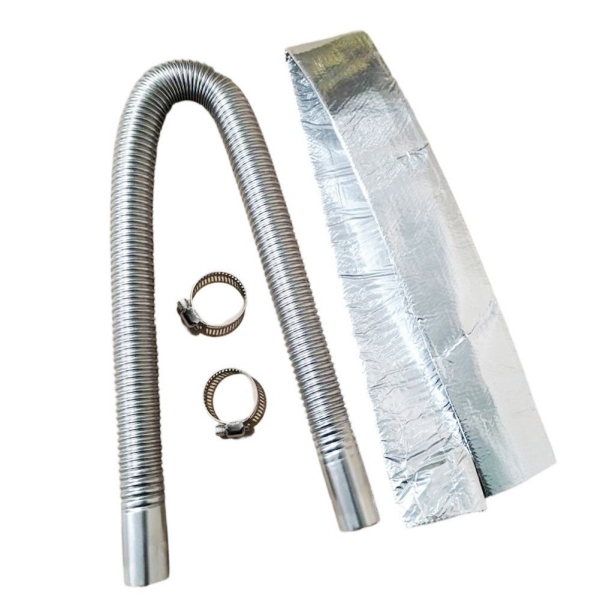

BSTFLEX는 Flexible Stainless Steel Diesel Heater Exhaust Hose를 배기 라우팅용으로 나열하고, 외부 열 보호를 위해 별도의 편조 유리섬유 래깅 제품을 나열합니다. 파이프 형상, 슬리브 핏 및 사용 가능한 설치 공간을 함께 검토할 수 있도록 두 부품을 모두 지정하십시오.

더 넓은 범위의 열 보호 튜브 및 온풍 덕트 제품군에는 히터 시스템의 다른 부품을 위한 제품도 포함되어 있습니다. 주문 설명을 별도로 유지하십시오. 캐빈 온풍 덕트 단열재와 연소 배기 단열재는 둘 다 히터 단열재라고 불린다는 이유만으로 상호 교환하여 사용할 수 없습니다.
