DPF 열차단재: 디젤 후처리 시스템용 스테인리스 스틸

Oct 29, 2026

디젤 미세먼지 필터(DPF) 열 차폐회로는 냉간 시동, 일반 배기 작동, 재생 및 정지 사이에서 반복적으로 변화하는 환경에서 작동해야 합니다. 또한 진동, 습기, 도로 오염물 및 제한된 설치 공간이 일상적인 서비스 조건의 일부인 트럭이나 장비의 하부에 위치할 수도 있습니다.

그러한 이유로 DPF 열 차폐재 재질은 단순히 온도 수치만 보고 선택해서는 안 됩니다. 완성된 차폐회로는 전체 작동 주기 동안 그 형상, 부착 무결성 및 필요한 이격 거리를 유지하면서 주변 부품을 보호해야 합니다.

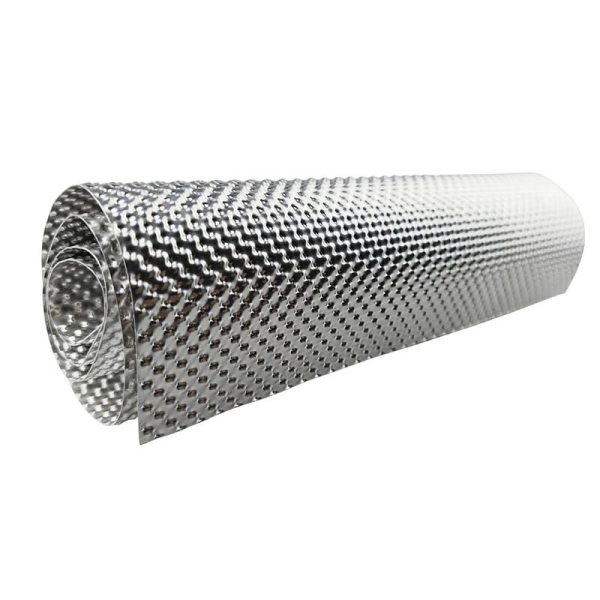

BSTFLEX는 엠보싱 스테인리스 스틸 열 차폐재를 맞춤형 배기 및 디젤 후처리 단열재 용도로 공급합니다. 이 재질은 필요한 DPF, DOC, 배기 파이프 또는 차체 하부 차폐 형상에 따라 절단, 접기, 프레스 및 성형할 수 있습니다.

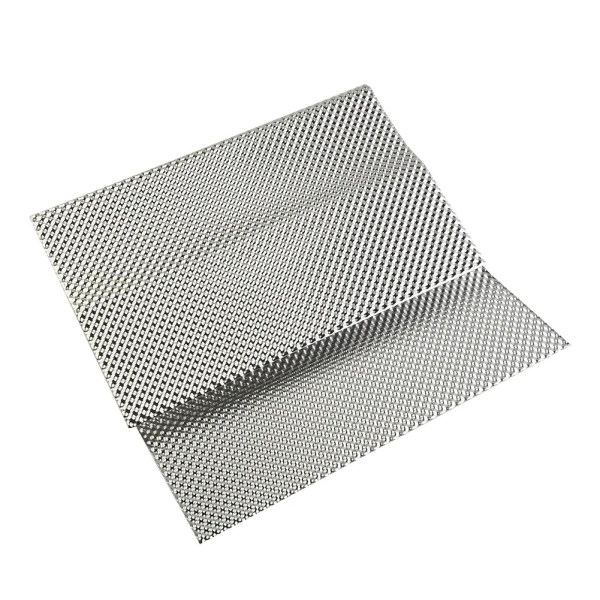

embossed stainless steel heat shield

DPF 시스템에 전용 열 차폐가 필요한 이유

디젤 미세먼지 필터는 배기가스 흐름에서 입자상 물질을 포집합니다. 재생하는 동안 누적된 매연은 상승된 배기 시스템 온도를 사용하여 산화됩니다.

이는 저온의 일반 차체 패널과 다른 열 관리 문제를 야기합니다. 후처리 장치는 다음 부품 근처에 위치할 수 있습니다:

  • 와이어링 하네스
  • 전기 커넥터
  • 연료 및 유체 라인
  • 브레이크 시스템 부품
  • 차량 바닥 구조
  • 플라스틱 또는 폴리머 부품
  • 센서 및 전자 모듈
  • 험로용/산업용 기계의 유압 호스

DPF 열 차폐의 목적은 후처리 시스템의 작동, 점검 또는 유지보수를 방해하지 않으면서 이러한 주변 부품에 전달되는 열을 제어하는 것입니다.


DPF 열 차폐재와 DPF 단열재는 서로 다른 개념입니다

이러한 용어는 함께 자주 사용되지만, 서로 다른 구조를 설명할 수 있습니다.

DPF 열 차폐는 후처리 부품 주변이나 옆에 배치되는 별도의 성형 금속 차폐막일 수 있습니다.

DPF 단열재는 다층 차폐막 또는 기타 열 조립체에 포함된 단열층을 의미할 수 있습니다.

따라서 구매 도면에는 요구 사항이 다음에 해당하는지 명시되어야 합니다:

  • 단일 엠보싱 스테인리스 스틸 판재
  • 절단된 스테인리스 스틸 블랭크
  • 성형된 단층 금속 차폐막
  • 간격이 제어된 두 개의 금속 외피
  • 단열 코어가 있는 스테인리스 스틸 표피
  • 완제품 형태의 성형 및 단열 처리된 후처리 차폐막

이러한 제품은 유사한 금속 재질을 포함할 수 있지만 두께, 제조 방식 및 열 성능 요구 사항이 매우 다릅니다.


DPF 열 차폐에 스테인리스 스틸을 사용하는 이유

스테인리스 스틸은 열 노출과 구조적 및 환경적 요구 사항을 동시에 수용하기 때문에 디젤 후처리 차폐용으로 실용적인 재질군입니다.

DPF 차폐막은 다음과 같은 환경에 노출될 수 있습니다:

  • 반복적인 가열 및 냉각
  • 차량 및 엔진 진동
  • 도로 분사수 및 습기
  • 흙 및 이물질
  • 부식성 오염물
  • 서비스 중 기계적 취급
  • 인근 배기 부품의 팽창

이러한 요구 사항으로 인해 열 성능과 더불어 기계적 내구성이 중요해집니다.

BSTFLEX 스테인리스 스틸 열 차단 시트는 완전히 평평한 표면 대신 엠보싱 구조를 사용합니다. 이러한 형상은 얇은 금속의 강성을 향상시키고 절단 및 성형 후 완성된 방열판이 형태를 유지하도록 도와줍니다.

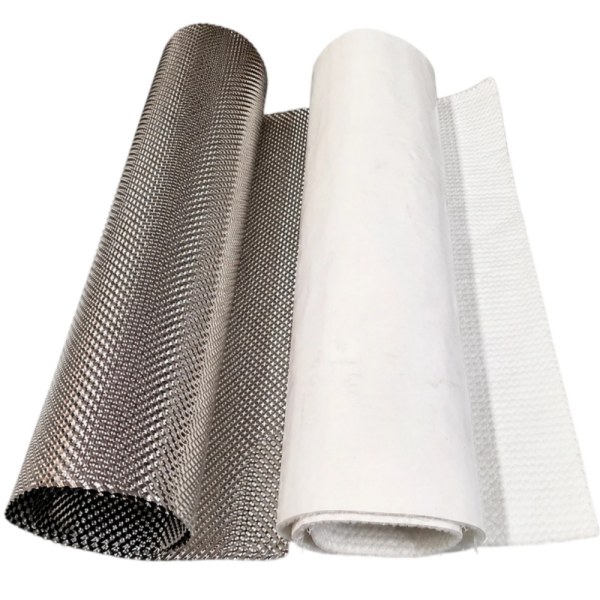

embossed stainless steel heat shield

단순히 "스테인리스"가 아닌 스테인리스 스틸 등급 지정

"스테인리스 스틸 DPF 방열판"이라고만 기재된 견적 요청서(RFQ)는 재료를 완전히 정의하지 못합니다.

스테인리스 등급은 다음과 같은 특성에 영향을 미칩니다:

  • 고온 거동
  • 내산화성
  • 내식성
  • 성형성
  • 열팽창
  • 기계적 강도
  • 반복되는 열 사이클에 대한 반응

차량 또는 장비 제조업체에서 이미 특정 등급을 승인한 경우, 도면 및 구매 사양서에 해당 정확한 요구 사항을 포함하십시오.

재료 선택이 아직 열려 있는 경우 샘플링 전에 후보 등급을 검토할 수 있도록 작동 환경 및 응용 분야 요구 사항을 제공하십시오.

두 등급 모두 상업적으로 내열 스테인리스 스틸로 기술되어 있다는 이유만으로 한 스테인리스 등급을 다른 등급으로 대체하지 마십시오.


DPF 방열판은 어디에 설치해야 합니까?

실드의 위치에 따라 열적 부하가 달라집니다.

밀착형 DPF 실드

DPF 하우징에 가깝게 위치한 실드는 더 가혹한 열 환경에 노출되며, 일반적으로 재질 등급, 체결부, 열팽창 및 국부 간격을 신중하게 고려해야 합니다.

차량 측 하부 차단막

섀시 또는 플로어 구조물에 부착된 실드는 DPF에서 더 멀리 떨어져 있을 수 있으며, 주로 차량 차체와 인근 시스템을 보호하는 복사 차단막 역할을 합니다.

단열 후처리 실드

단일 금속 층만으로는 가용 패키징 공간 내에서 요구되는 보호 측면 조건을 달성할 수 없는 경우, 조립품에 단열 층을 통합할 수 있습니다.

이 세 가지 설계는 엔지니어링 검토 없이 동일한 재료 사양을 공유해서는 안 됩니다.


공기 간극은 열 차단 시스템의 일부입니다

금속 열 차단막은 설치 간극과 분리하여 평가해서는 안 됩니다.

금속이 DPF 또는 배기 표면과 떨어져 있을 때, 이 설비는 직접적인 전도성 열 전달을 제한하고 시트를 주로 복사 차단막으로 사용할 수 있습니다.

금속이 고온 부품에 직접 닿도록 배치되면 해당 접촉으로 인해 전도 경로가 생성됩니다.

이는 동일한 스테인리스 스틸로 제작된 두 개의 실드라 할지라도, 하나는 유효한 공기 간극이 있고 다른 하나는 그렇지 않다는 이유만으로 성능이 다를 수 있음을 의미합니다.

따라서 도면에는 다음 사항이 정의되어야 합니다.

  • 공칭 간격
  • 최소 작동 간격
  • 열원 측
  • 장착 지점
  • 인근의 움직이는 부품
  • 허용 제조 공차

작업장에서 배기 시스템이 차가울 때뿐만 아니라, 배기 시스템이 뜨겁고 예상되는 차량 움직임이 있을 때 최소 여유 공간을 확인하세요.


엠보싱 처리된 스테인리스 스틸이 얇은 DPF 실드의 강성 유지에 도움을 줍니다

얇은 스테인리스 시트의 넓고 평평한 영역은 비교적 쉽게 휘어질 수 있습니다. 금속 두께를 늘리면 강성이 향상될 수 있지만, 질량과 자재 사용량도 증가합니다.

엠보싱은 시트에 3차원 형상을 더해주어 더 무거운 모재 두께에만 의존하지 않고도 구조적 안정성을 향상시킬 수 있습니다.

디젤 후처리 장치 열실드의 경우, 엠보싱 구조는 다음을 지원할 수 있습니다:

  • 크고 곡선 형태의 실드 표면
  • 성형된 배기 인클로저
  • 차체 하부 패널
  • 장착 탭
  • 경량 박막 구조

엠보싱 패턴은 후속 성형 작업과 호환되어야 합니다. 꽉 조이는 벤드, 구멍 또는 장착 인터페이스 주변 영역은 패널의 넓은 중심부와는 다른 공구 고려 사항이 필요할 수 있습니다.


단층형 대 단열형 DPF 열실드

구조 일반적인 설계 역할 지정해야 할 주요 항목
단일 엠보싱 스테인리스 스틸 층 제어된 간격을 가진 견고한 복사 장벽 등급, 두께, 패턴, 형상, 에어 갭 및 장착
이중 금속 층 실드 어셈블리 내에 추가적인 분리 형성 내외부 스킨, 간격, 접합 및 가장자리 구조
스테인리스 외피 및 단열재 금속 장벽만으로는 불충분한 곳에 열저항 추가 외피, 단열재, 두께, 백킹 및 가장자리 마감
완전 성형된 단열 어셈블리 설치 준비가 완료된 어플리케이션별 열 보호 완전한 도면, 인터페이스, 열 요구 사항 및 승인 기준

스테인리스 스틸의 온도 성능을 단열재, 백킹, 패스너 또는 완성된 어셈블리에 직접 이전하지 마세요. 각 층은 자체 작동 조건에 적합해야 합니다.


DPF 재생은 검증 주기에 포함되어야 합니다

DPF 열실드는 정상 상태 엔진 작동 중에만 검증되어서는 안 됩니다.

테스트 프로그램은 실드 또는 보호 부품의 온도를 가장 높게 만드는 조건을 포함하여 관련 후처리 듀티 사이클을 나타내야 합니다.

차량 프로그램에 따라 다음이 포함될 수 있습니다:

  • 콜드 스타트
  • 일반 적재 운행
  • 저속 운행
  • 공회전
  • 재생 이벤트
  • 반복되는 재생 주기
  • 재생 후 작동
  • 엔진 정지 및 열 흡수(히트 소크)

차량이 이동하는 동안 가장 뜨거운 상태가 발생한다고 가정하지 마십시오. 듀티 사이클 변경 또는 정지 후 공기 흐름이 줄어들면 후처리 어셈블리 주변의 온도가 변할 수 있습니다.


열 순환은 기계적인 문제이기도 합니다

가열은 배기 부품 및 관련 쉴드의 치수를 변화시킵니다. 냉각은 이러한 움직임을 역전시킵니다.

스테인리스 스틸 쉴드가 여러 장착 지점에서 강하게 구속되어 있는 경우, 반복되는 팽창과 수축으로 인해 탭, 패스너, 굽힘부 또는 구멍 주변에 국부 응력이 발생할 수 있습니다.

따라서 장착 설계 시 진동뿐만 아니라 열 움직임도 고려해야 합니다.

유용한 기능으로는 프로젝트별 다음과 같은 사항이 포함될 수 있습니다:

  • 슬롯형 부착 지점
  • 제어된 장착 간격
  • 성형 탭
  • 유연한 부착 형상
  • 국부 보강

이는 보편적인 요구사항이 아니라 설계 옵션입니다. 치수와 사용법은 실제 실드에 맞게 개발되어야 합니다.


열교 현상이 발생하는 장착 지점 주의

메인 패널 주변의 공기 간극은 뜨거운 배기 부품에 연결된 브래킷이나 체결구를 통한 열전도를 막지 못합니다.

DPF 실드 검토 중에 다음을 통해 완전한 열 경로를 추적하십시오.

  • 마운팅 탭
  • 브래킷
  • 볼트
  • 와셔
  • 스페이서
  • 인접한 구조 부품

넓은 차폐 표면이 잘 작동하더라도 보호 부품이 너무 뜨거운 상태로 유지된다면, 전도성 부착물은 조사가 필요한 영역 중 하나일 수 있습니다.


DPF 방열판에는 하부 내구성이 필요합니다

많은 디젤 후처리 시스템은 상용차, 버스, 건설 장비 또는 기타 기계의 하부에 위치합니다.

따라서 방열판은 보호된 실험실 열 테스트에는 존재하지 않는 조건에 직면할 수 있습니다.

적용 분야에 따라 검증 시 다음 항목을 고려해야 할 수 있습니다.

  • 수분 노출
  • 도로용 염화칼슘 또는 부식성 오염
  • 진흙 및 이물질
  • 스톤 칩핑(돌 튀임)
  • 장비 진동
  • 고압 세척
  • 서비스를 위해 반복적으로 제거됨

초기 열 테스트를 통과한 소재라도 차량과 관련된 내구성 조건에 대해 여전히 평가를 받아야 합니다.


DPF 주변의 서비스 접근 부위 보호

DPF 시스템은 서비스 가능한 조립품입니다. 열 차단막 때문에 정기 점검이나 필터 서비스가 불필요한 분해 작업으로 이어져서는 안 됩니다.

실드 윤곽선을 확정하기 전에 다음 항목에 대한 접근 요구 사항을 확인하십시오:

  • 클램프
  • 센서
  • 전기 커넥터
  • 압력 라인
  • 마운팅 하드웨어
  • DPF 탈거 포인트
  • 해당되는 경우 점검 포트

정기 정비 중에 차열판을 탈거해야 하는 경우, 부착 설계는 제어되지 않는 변형 없이 반복 설치를 지원해야 합니다.

서비스 접근성은 첫 번째 양산 차열판이 설치된 후 발견되기보다 조립 도면에 표시되어야 합니다.


DPF, DOC 및 SCR 차열판은 별도로 식별되어야 합니다

현대적인 디젤 후처리 장치에는 디젤 산화 촉매, 디젤 미세먼지 필터, 선택적 촉매 환원 시스템과 같은 여러 구성품이 포함될 수 있습니다.

전체 후처리 조립품의 모든 단열재에 대해 일반적인 명칭으로 “DPF 차열판”을 사용하지 마십시오.

OEM 도면의 경우 실제 위치를 식별하십시오:

  • DOC 차열판
  • DPF 차열판
  • DPF 배출구 차열판
  • SCR 차열판
  • 후처리 연결 파이프 차열판
  • 전체 후처리 모듈 차열판

이렇게 하면 공급업체와의 논의가 더욱 정확해지며, 서로 다른 열 영역이 하나의 동일한 재료 요구사항으로 취급되는 것을 방지하는 데 도움이 됩니다.


DPF 차열판 대 배기 파이프 차열판

재래식 배기 파이프 차열판은 주로 파이프를 통해 흐르는 배기 가스로 인해 발생하는 열을 처리합니다. DPF 영역 차열판은 필터 작동 및 재생과 관련된 변화하는 열 조건이 발생할 수 있는 더 큰 후처리 환경의 일부입니다.

이 이러한 이유로 다음 사항을 검토하지 않고 파이프 차열판 사양을 DPF 조립품에 자동으로 복사해서는 안 됩니다:

  • 열 부하
  • 차열판 위치
  • 표면적
  • 마운팅
  • 서비스 접근성
  • 환경 노출

더 광범위한 배기 열관리 옵션에 대해서는 BSTFLEX 배기 차열 단열재 제품군을 참조하십시오.


원자재 판재 또는 완성된 DPF 차열판?

견적을 내기 전에 공급 단계를 확인해야 합니다.

원자재: 고객의 직접 절단 및 성형용으로 공급되는 엠보싱 스테인리스 스틸 판재.

절단 브랭크: 후속 성형을 위한 준비가 완료된 정의된 평면 프로필.

성형 부품: 필요한 굽힘, 구멍, 탭 및 모서리가 있는 3차원 금속 차열판.

단열 부품: 금속 및 단열층을 포함하는 완성된 차열판.

완성된 프레스 성형 부품이 필요한 경우, 고객은 BSTFLEX 금속 프레스 가공 열 차단재 제품군.


DPF 열 차단재 도면에 포함되어야 하는 내용은 무엇인가요?

도면 항목 필수 정보
소재 스테인리스 등급 및 관련 소재 사양
모재 두께 공칭 두께 및 공차
엠보싱 패턴 참조, 방향 및 제어 프로필 요구 사항
완성된 형상 전체 외곽선, 곡면, 플랜지 및 성형 기능
장착 구멍, 슬롯, 탭, 브래킷 및 부착 기준점
간격 DPF 및 주변 부품과의 필수 이격 거리
가장자리 트리밍, 디버링, 벤딩, 접힘 또는 기타 지정된 상태
레이어 구조 단일 레이어, 다중 금속 레이어 또는 금속 및 단열재 결합
열원 측면 명확하게 표시된 방향


RFQ에 포함해야 할 열 관련 정보는 무엇인가요?

소재 공급업체는 열 관련 요구 사항이 단일 온도만 제공하는 대신 설치 환경을 설명할 때 프로젝트를 더 효과적으로 평가할 수 있습니다.

유용한 정보는 다음과 같습니다:

  • 응용 분야: 트럭, 버스, 발전기, 건설 장비 또는 기타 시스템
  • 차폐되는 후처리 장치 부품
  • 측정되거나 예측된 DPF 표면 온도
  • 차단재 위치 및 알려진 경우 예상되는 차단재 온도
  • 보호할 부품 및 허용 온도
  • 공칭 및 최소 간격
  • 정상 작동 시간
  • 재생 조건
  • 예상되는 열 주기 횟수 또는 서비스 목표
  • 환경 및 부식 요구 사항

어떤 값이 측정되었는지, 계산되었는지 또는 추정되었는지 확인하십시오. 이를 통해 초기 개발 단계의 가정이 나중에 검증된 양산 요구 사항으로 오인되는 것을 방지할 수 있습니다.


완성된 DPF 열 차단재 어셈블리 검증

소재 성적서는 공급된 금속에 대한 정보를 확립합니다. 이는 설치된 DPF 차단재의 열 성능을 증명하지 않습니다.

차량 또는 장비 검증은 완성된 어셈블리를 대상으로 수행해야 합니다.

열 성능:해당하는 경우 재생 관련 조건을 포함하여 합의된 듀티 사이클 하에서 보호되는 구성 요소를 측정합니다.

기계적 내구성:필요한 사이클링 및 진동 노출 후 탭, 구멍, 이음새 및 자유 상태 형상을 검사합니다.

간격:작동 중 실드가 DPF, 배기 파이프 또는 인접 시스템에 닿지 않는지 확인합니다.

환경 내구성:설치와 관련된 부식 또는 오염을 평가합니다.

정비성:필수 센서, 클램프 및 필터 서비스 인터페이스에 계속 접근할 수 있는지 확인합니다.


자주 묻는 질문

DPF 열 차단막에는 어떤 소재가 사용되나요?

스테인리스 스틸은 DPF 및 디젤 후처리 열 차단에 널리 적합합니다. 이러한 용도는 높은 열 노출, 진동 및 차체 하부 환경 조건을 결합할 수 있기 때문입니다. 정확한 스테인리스 등급 및 실드 구조는 특정 시스템에 맞게 선택해야 합니다.

DPF에 열 차단막이 필요한 이유는 무엇인가요?

DPF는 고온 배기 환경에서 작동하며 재생 중에 높아진 열 부하를 경험할 수 있습니다. 열 차단막은 주변 차량 또는 장비 구성 요소에 대한 열 노출을 제어하는 데 도움이 됩니다.

DPF 열 차단막에 알루미늄을 사용할 수 있나요?

측정된 열 조건이 허용하는 경우 일부 보조 또는 차체 장착형 복사 장벽에 알루미늄을 고려할 수 있습니다. 밀착형 DPF 실드는 중량만 고려하기보다는 실제 작동 환경에 따라 선택해야 합니다.

스테인리스 스틸 DPF 열 차단막 소재는 DPF 단열재와 동일한가요?

아니요. 스테인리스 스틸 시트는 금속 장벽 또는 외피를 형성할 수 있습니다. 단열된 DPF 실드에는 별도의 단열 레이어도 포함됩니다. 전체 구조는 사양서에 표시되어야 합니다.

더 두꺼운 스테인리스 스틸 열 차단막이 더 나은 단열을 제공하나요?

금속 두께를 늘리면 기계적 강도와 강성이 바뀌지만 금속 두께 단독으로 열 보호가 정의되지는 않습니다. 에어 갭, 커버리지, 표면 상태, 단열 레이어 및 장착 열 경로도 성능에 영향을 미칩니다.

DPF 재생을 열 차단막 테스트에 포함해야 합니까?

네, 재생이 해당 용도의 관련 고온 작동 조건을 나타내는 경우에 그렇습니다. 검증 사이클은 양산형 실드가 겪을 것으로 예상되는 열 조건을 재현해야 합니다.

BSTFLEX는 맞춤형 DPF 열 차단막 소재를 제조할 수 있나요?

BSTFLEX는 엠보싱 처리된 스테인리스 스틸 열 장벽 시트를 공급하며 도면, 샘플 및 응용 분야 요구 사항에 따라 맞춤형 시트 크기, 패턴 및 성형 열 차단막 프로젝트를 지원합니다.


DPF 열 차단막 프로젝트를 위한 스테인리스 스틸 소재 요청

BSTFLEX 공급 제품: 엠보싱 처리된 스테인리스 스틸 열 장벽 시트(디젤 미립자 필터, 촉매 변환기, 배기 파이프 및 기타 자동차 또는 헤비듀티 열 보호 프로젝트용)

후처리 어셈블리 도면, 필수 스테인리스 등급, 모재 두께, 엠보싱 요구 사항, 완성된 치수 및 시제품 수량을 보내주세요. 가능한 경우 DPF 위치, 장착 레이아웃, 사용 가능한 간격 및 작동 조건을 포함하세요.

니켈 합금을 고려 중인 특별히 까다로운 열 환경의 경우, BSTFLEX는 Alloy 625 인코넬 열 차단재도 제공합니다. 이 대체 소재는 자동 업그레이드로 취급하기보다 정의된 소재 요구 사항에 따라 평가해야 합니다.

DPF 열 차단막 도면과 견적 요청(RFQ)을 BSTFLEX로 보내주세요(소재, 시제품 및 OEM 생산 검토용)
