스탬핑 가공된 금속 열 차단막(heat shield)은 판재 상태로 시작되지만, 완성된 부품은 합금 등급과 두께 그 이상의 요소들로 정의됩니다. 엠보싱, 성형된 리브, 플랜지, 엣지 리턴, 장착용 특징부 및 국부적인 평면 영역 모두 얇은 차단막이 형태를 유지하고, 배기 어셈블리에 잘 맞으며, 반복적으로 생산될 수 있는지 여부에 영향을 미칩니다.
OEM 바이어에게 이러한 세부 사항은 외관상의 특징이 아니라 엔지니어링 요구 사항으로 취급되어야 합니다. 단순히 “스테인리스 스틸 열 차단막” 또는 “엠보싱 알루미늄 차단막”으로만 지정된 도면은 여전히 주요 의문점들을 해결하지 못한 채로 둡니다. 어떤 영역에 엠보싱이 들어가야 하는가? 어떤 표면이 평평하게 유지되어야 하는가? 검사 중 부품의 위치는 어디인가? 가장자리는 어떻게 마감되는가? 조립에 필수적인 성형 특징부는 무엇인가?
BSTFLEX는 금속 스탬핑 열 차단막을 공급하며 도면, 샘플 및 어플리케이션 요구 사항에 따른 맞춤형 배기 차단막을 지원합니다. 기존의 견고한 제품 레퍼런스에는 배기 매니폴드 열 차단막과 스탬핑 터보차저 열 차단막이 포함됩니다.

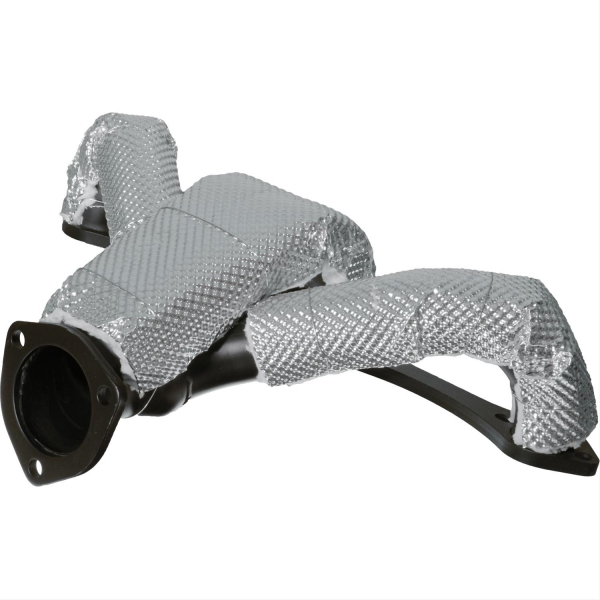

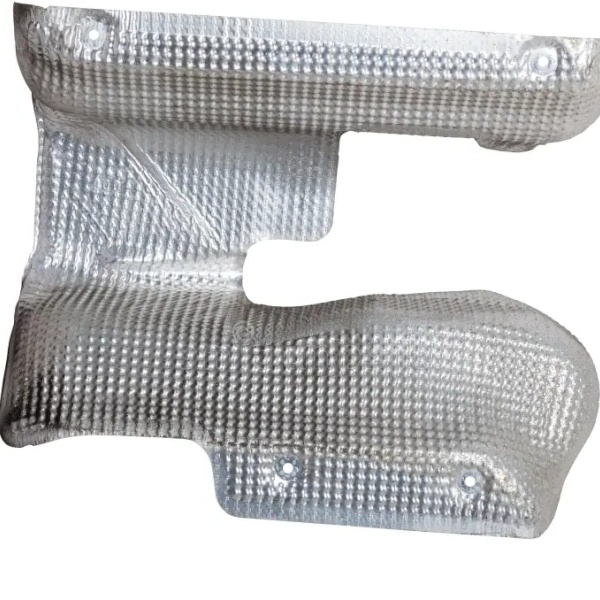

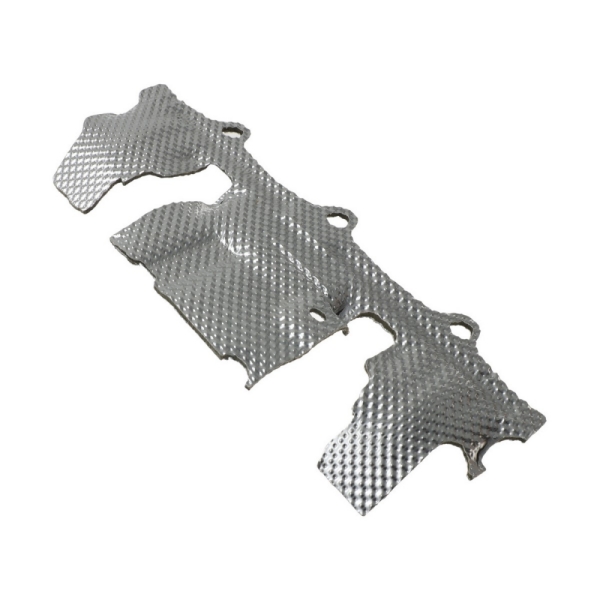

스탬핑 금속 열 차단막은 고온 부품과 주변 부품 사이에 열 장벽을 생성하도록 설계된 성형 판금 부품입니다. 자동차 및 배기 어플리케이션에서는 온도, 기계적 환경 및 필요한 구조에 따라 알루미늄, 스테인리스 스틸 또는 기타 내열 합금을 일반적으로 사용합니다.
판재는 성형 전에 평평할 수도 있고 먼저 엠보싱 패턴을 받을 수도 있습니다. 완성된 차단막에 포함될 수 있는 요소는 다음과 같습니다:
이러한 특징들은 독립적으로 추가되어서는 안 됩니다. 하나를 변경하면 다른 하나에 영향을 미칠 수 있습니다. 예를 들어, 성형된 리브는 국부적인 강성을 증가시킬 수 있지만 다음 성형 작업 중에 판재가 거동하는 방식을 변경할 수도 있습니다.
엠보싱은 얇은 판재에 제어된 3차원 패턴을 만듭니다. 열 차단막 어플리케이션에서, 돌출된 패턴은 강성을 향상시키고 얇은 금속판이 절단 및 성형 후에도 형태를 유지하도록 도울 수 있습니다.
그러나 엠보싱 처리된 판재는 더 이상 원래의 평평한 판재와 동일하지 않습니다. 이 패턴은 최종 부품이 성형되기 전에 국부적인 형상을 변경하고 변형을 유도합니다. 따라서 엠보싱 깊이, 패턴 및 성형 순서는 함께 고려되어야 합니다.
설계 시 엠보싱 금속 열 차단막을 지정할 때는 최소한 다음을 정의하십시오:
BSTFLEX는 여러 두께 옵션으로 엠보싱 스테인리스 스틸 열 차단막 시트를 공급하며 다양한 엠보싱 패턴을 지원합니다. 알루미늄 구조가 필요한 프로젝트를 위해 엠보싱 알루미늄 열 차단막 시트도 제공됩니다.
소재 페이지는 원자재 또는 반제품 시트의 구매 목적지로 남아 있어야 합니다. 대신 완성된 스탬핑 차단막은 최종 형상, 장착 및 어플리케이션 요구 사항에 따라 지정되어야 합니다.
모든 표면이 엠보싱의 혜택을 보는 것은 아닙니다.
장착면이 브래킷에 밀착되어야 할 수도 있습니다. 와셔에 정의된 베어링 면적이 필요할 수 있습니다. 검사 중에 사용되는 데이텀은 안정적인 기준면이 필요할 수 있습니다. 플랜지는 엠보싱 처리된 돌출부로 인해 위치가 변하지 않고 다른 부품과 결합해야 할 수 있습니다.
이러한 위치는 필요한 경우 도면에 평면 또는 기타 제어 영역으로 표시되어야 합니다.
예를 들어, 넓은 실드 본체는 엠보싱 패턴을 사용하는 반면 장착 구멍 바로 주변 영역은 평평하게 유지될 수 있습니다. 그렇다고 해서 평면 영역의 중요성이 떨어지는 것은 아닙니다. 평면 영역은 전체 실드가 차량에 안착되는 방식을 제어하는 요소일 수 있습니다.

지지되지 않은 넓은 판금 영역은 유연할 수 있습니다. 성형된 리브나 비드는 전체 부품의 모재 두께를 단순히 늘리지 않고도 국부적인 강성을 변경할 수 있습니다.
열 차폐체 도면에서 어떤 리브가 기능적이고 어떤 형상이 제조 검토 중에 조정될 수 있는지 식별하십시오.
기능적 리브는 다음 용도로 사용될 수 있습니다:
기존 리브의 시각적 외형을 복사하는 것이 자동으로 그 기능을 재현한다고 가정하지 마십시오. 주변 재질, 깊이, 방향 및 장착 기능과의 관계가 모두 중요합니다.
마찬가지로, 부품을 "더 강하게" 만들기 위해 리브를 추가하는 것이 자동으로 개선되는 것은 아닙니다. 이 변경은 성형, 간격, 중량, 진동 응답 또는 배기 주변의 가용 공간에 영향을 미칠 수 있습니다.
플랜지는 종종 다음에서 가장 중요한 특징 중 하나입니다: 성형 금속 열 차단재. 그것은 가장자리를 보강하고, 부착 표면을 제공하거나 다른 부품과의 접합부를 정의할 수 있습니다.
RFQ는 여러 플랜지 관련 요구사항을 구분해야 합니다:
| 플랜지 특징 | 구매자가 정의해야 하는 사항 |
|---|---|
| 플랜지 위치 | 주요 실드 형상 및 장착 기준과의 관계 |
| 플랜지 각도 | 공칭 방향 및 조립 공차에 민감한 요구사항 |
| 플랜지 너비 | 필요한 지지 면적 또는 구조적 면적 |
| 구멍 위치 | 상대적 위치승인된 데이텀 시스템 기준 |
| 인접 클리어런스 | 배기구, 호스, 브래킷 또는 차체 부품 주변에 필요한 공간 |
| 가장자리 처리 | 절단, 접힘, 롤링 또는 기타 지정된 마감 요구사항 |
구멍을 맞추기 위해 모든 시험 장착 시 플랜지를 수동으로 구부려야 한다면, 해당 프로젝트는 아직 제어되는 양산 형상을 갖추지 못한 것입니다. 조정 사항은 측정 및 검토되어 적절한 경우 승인된 설계에 반영되어야 합니다.
박판 금속 차열판은 차량 조립이나 정비 중에 손이 닿는 영역을 포함하여 노출된 긴 가장자리를 가질 수 있습니다. 따라서 가장자리 형상은 외관 그 이상에 영향을 미칩니다.
프로젝트에 따라 가장자리는 다음과 같을 수 있습니다:
적절한 옵션은 시트 두께, 부품 형상, 공구 및 용도에 따라 다릅니다. 소재와 주변 형상이 해당 작업을 허용하는지 확인하지 않은 채 단순히 사진만 보고 롤링 또는 헴 가공된 모서리를 지정하지 마십시오.
조립 중에 모서리를 취급할 가능성이 있는 경우, 생산 공구가 완성된 후에가 아니라 설계 검토 단계에서 해당 요구 사항을 파악하십시오.

장착 구멍은 실드의 나머지 부분에 대해 그 위치가 제어될 때만 유용합니다.
맞춤형 스탬핑 히트 쉴드의 경우, 주요 장착 기능을 검사하는 데 사용되는 기준계를 정의하십시오. 해당 외측 모서리들이 조립을 제어하지 않는 경우, 무관한 외측 모서리로부터 모든 구멍을 독립적으로 치수 기입하는 것을 피하십시오.
도면은 다음 사항을 명확히 해야 합니다:
쉴드가 성형된 장착 탭을 사용하는 경우, 탭 각도와 구멍 위치를 함께 평가해야 합니다. 탭이 잘못된 각도로 성형된 경우, 구멍이 2차원 도면 좌표를 충족하더라도 설치된 조립품에서 잘못 배치될 수 있습니다.
스탬핑된 배기 쉴드에는 센서, 피팅, 패스너 또는 정비 접근을 위한 개구부가 자주 포함됩니다.
따라서 컷아웃은 맥락 없이 기존 샘플을 복사하는 것이 아니라 통과시켜야 할 대상에 맞춰 치수를 정해야 합니다.
가능한 경우 다음을 식별하십시오.
더 큰 개구부는 조립을 단순화하는 동시에 열원의 더 많은 부분을 노출시킬 수 있습니다. 더 작은 개구부는 커버리지를 향상시킬 수 있지만 정비를 불가능하게 만들 수 있습니다. 최종 형상은 두 가지 기능을 모두 균형 있게 조절해야 합니다.
이러한 구별은 견적을 비교할 때 중요합니다.
0.20mm 두께의 금속판은 엠보싱 패턴의 전체적인 프로파일 높이가 더 높다고 해서 순식간에 수 밀리미터 두께의 금속판이 되는 것은 아닙니다. 모재 두께와 완성된 엠보싱 프로파일은 서로 다른 치수입니다.
다층 쉴드의 경우 이러한 구분이 훨씬 더 중요해집니다. 사양서에 다음 사항을 명시해야 할 수 있습니다:
이러한 측정값 중 하나를 다른 측정값 대신 사용하여서는 안 됩니다.
CAD에서는 쉽게 모델링할 수 있지만 얇은 시트로 반복해서 성형하기는 어려운 디자인이 있을 수 있습니다.
작은 곡률 반경, 깊은 국부 형상, 급격한 단차 및 인접한 다수의 형상은 성형 중에 소재에 상당한 부담을 줄 수 있습니다. 엠보싱 처된 시트는 원래의 평평한 상태인 동일한 합금과 다르게 거동할 수 있습니다.
그렇기 때문에 바이어가 모든 형상을 고정된 것으로 취급하기 전에 생산 공급업체는 제안된 형상을 검토해야 합니다.
검토를 통해 다음 사항을 파악해야 합니다.
이는 공급업체가 승인 없이 부품을 변경해야 한다는 의미가 아닙니다. 승인된 변경으로 인해 나중에 불필요한 재설계가 발생하지 않도록 제조 용이성 피드백이 충분히 일찍 이루어져야 한다는 뜻입니다.
첫 번째 샘플은 도면 및 의도된 조립품과 대조하여 확인해야 합니다.
프레스 가공된 금속 열 차단재의 경우, 유용한 샘플 검사 항목은 다음과 같습니다.
| 샘플 검사 | 확인 사항 |
|---|---|
| 전체적인 맞춤새 | 차단재가 의도된 매니폴드, 터보차저 또는 배기 어셈블리와 일치하는지 확인 |
| 장착 형상 | 구멍, 슬롯 및 탭이 정렬되는지 확인설명되지 않은 강제력 없이 |
| 간섭 여유 | 중요한 고온부 및 보호 부품 거리가 허용 가능한 수준으로 유지됨 |
| 엠보싱 | 패턴 및 평면 영역이 승인된 요구사항과 일치함 |
| 성형 리브 | 필요한 리브가 의도된 위치와 형상을 유지함 |
| 가장자리 | 가장자리 처리가 도면 및 취급 요구사항과 일치함 |
| 서비스 접근성 | 실드가 필수 체결 부품, 센서 또는 정비 포인트를 방해하지 않음 |
프로토타입 설치 중 트리밍, 벤딩 또는 구멍 확장이 필요한 경우 수정 사항을 기록하십시오. 승인된 생산 도면은 문서화되지 않은 작업장 조정에 의존하기보다 승인된 형상을 설명해야 합니다.
BSTFLEX 소재 페이지와 스탬핑 제품 페이지는 서로 다른 구매 목적을 제공합니다.
스테인리스 스틸 단열 차열 시트 및 엠보스 알루미늄 단열 배리어 시트구매자가 열차단 소재를 필요로 할 때 적절한 시작점입니다.
금속 스탬핑 열 차단막카테고리는 요구사항이 완성된 성형 부품일 때 올바른 경로입니다.
기존 응용 프로그램의 경우 구매자는 단단한 배기 차폐의 예로 배기 매니폴드 열 차단재 및 프레스 터보차저 열 차단재를 검토할 수도 있습니다.
유용한 RFQ는 부품과 그 설치를 모두 이해할 수 있는 충분한 정보를 제공합니다.
포함할 사항:
세부 사항이 아직 확정되지 않은 경우, 단순 도면 완성을 위해 임의의 값을 지정하는 대신 제조 검토를 위해 열려 있는 것으로 식별하십시오.
엠보싱은 얇은 시트에 3차원 패턴을 만들어 강성을 높이고 소재가 형태를 유지하도록 돕습니다. 엠보싱 패턴은 후속 성형 작업 및 최종 차단재 형상과 함께 고려되어야 합니다.
아니요. 시트 두께는 모재를 설명합니다. 엠보싱 높이는 패턴에 의해 생성된 3차원 표면 프로파일을 설명합니다. 이는 별도로 지정해야 합니다.
평평한 영역은 장착 구멍, 검사 기준점, 결합면 또는 엠보싱 표면이 조립이나 측정을 방해할 수 있는 기타 위치 주변에 필요할 수 있습니다.
네, 성형된 열 차단재에는 리브, 비드, 탭, 플랜지, 구멍 및 기타 응용 분야별 기능이 포함될 수 있습니다. 그 형상과 제조 가능성은 전체 부품 설계의 일부로 검토되어야 합니다.
생산 요구사항을 정의하는 데는 제어된 도면이 선호되는 반면, 실제 샘플은 유용한 형상 및 설치 컨텍스트를 제공할 수 있습니다. 교체 개발의 경우 생산 참조로 취급하기 전에 샘플의 마모, 변형 또는 이전 수정을 식별하십시오.
BSTFLEX는 도면, 샘플 및 설치 요구사항에 따라 맞춤형 금속 열 차단재 프로젝트를 지원합니다. 생산 전에 개별 프로젝트에 대해 재료, 두께, 엠보싱, 형상, 장착 및 검증 요구사항을 확인해야 합니다.
BSTFLEX는 자동차 및 산업용 응용 분야를 위한 맞춤형 단단한 배기 차폐를 지원합니다. 현재 금속 열 차단재 제품에는 성형된 매니폴드 및 터보차저 차폐가 포함되며, 엠보싱 처리된 스테인리스 스틸 및 알루미늄 소재는 자재 구매 요구사항에 따라 별도로 제공됩니다.
BSTFLEX에 열 차단재 도면, 샘플 또는 설치 정보를 보내주십시오 (자재 요구사항, 주요 장착 기능, 예상 수량 및 샘플 승인 요구사항 포함).
