뜨거운 배기 파이프라고 해서 반드시 전체 길이에 단열재가 필요한 것은 아닙니다. 때로는 변속기 터널 아래, 호스 연결부 옆 또는 차체 패널 근처의 짧은 구간이 문제가 되기도 합니다. 그러한 상황에서는 올바르게 배치된 배기 파이프 열 차폐막이 파이프 전체를 단열 처리하지 않고도 노출된 영역을 해결할 수 있습니다.
중요한 구매 요소는 단순히 금속 조각이 아닙니다. 적절한 커버리지, 알맞은 열 구조, 그리고 설치된 배기 장치에 맞는 장착 하드웨어를 갖춘 차폐막이어야 합니다. 키트가 파이프 직경에는 맞더라도 주변 공간에는 적합하지 않을 수 있습니다.
BSTFLEX는 스테인리스 스틸 배기 파이프 열 차폐막 키트와 알루미늄 배기 열 차폐막 키트를 제공합니다. 두 제품 모두 자동차 파이프 차폐 프로젝트의 시작점이 되며, 최종 선택은 설치 도면 및 작동 조건을 따라야 합니다.
재료를 비교하기 전에 해결해야 할 세 가지 치수가 있습니다. 배기 파이프의 외경, 차폐막 자체의 치수, 그리고 완전히 장착된 조립품이 차지하는 공간입니다.
현재 BSTFLEX 제품 목록은 다음과 같은 참조 치수를 제공합니다. 이는 카탈로그 설명이며 최종 설치 도면이 아닙니다.
| 게시된 참조 | 스테인리스 스틸 키트, p77 | 알루미늄 키트, p76 |
|---|---|---|
| 차폐막 길이 | 600 mm | 600 mm |
| 목록에 명시된 공칭 차폐막 직경 | 120 mm | 120 mm |
| 목록에 명시된 배기 파이프 직경 범위 | 52–90 mm | 52–90 mm |
120 mm 차폐막 치수는 120 mm 파이프에 맞는다는 의미가 아닙니다. 장착 범위는 별도로 나열되어 있습니다. 간격 계산에 값을 사용하기 전에 제공된 차폐막 프로파일, 단열재 구성 및 브래킷 배열을 확인하십시오.
예를 들어, 측정된 외경이 2.5인치인 파이프는 63.5 mm이고, 3인치 외경은 76.2 mm입니다. 둘 다 게시된 52–90 mm 범위 내에 속하지만, 플랜지, 조인트 슬리브 또는 근처의 굴곡부 때문에 설치가 불가능할 수 있습니다. 4인치 외경은 101.6 mm로 명시된 범위를 벗어납니다.
실제 장착 위치를 측정하십시오. 공칭 파이프 크기만 보고 주문하지 마시고, 파이프 내경과 외경을 혼동하지 마십시오.
차량 바닥 아래에 배기 파이프가 있고 그 옆에 배선 커넥터가 있다고 상상해 보십시오. 파이프 위쪽에만 배치된 차폐막은 바닥을 향한 직접적인 복사열 노출을 줄일 수 있지만, 파이프 옆의 커넥터는 노출된 상태로 남겨둘 수 있습니다. 동일한 차폐막을 회전시키면 보호 영역이 바뀝니다.
설치 사진에서 보호가 필요한 구성 요소를 표시하십시오. 그런 다음 파이프 주변의 차폐막 각도 커버리지와 파이프를 따른 길이를 확인하십시오. 양쪽 끝, 굴곡부 주변 및 필요한 모든 개구부를 통한 노출 상태를 검사하십시오.
부분 파이프 차폐막은 구성 요소를 감싸도록 설계된 블랭킷과는 다릅니다. 부분 차폐막을 확장하여 배기 장치를 완전히 감싸는 것은 설계 변경이지 자동 업그레이드가 아닙니다. 커버리지는 열적 목표와 배기 장치 제조업체의 제한 사항을 따라야 합니다.
자동차 배기 열 차폐막의 경우, 목표는 바닥 패널, 호스, 커넥터 또는 인접한 인클로저의 온도일 수 있습니다. 단순히 더 보기 좋거나 두꺼운 차폐막을 요구하기보다는 그러한 목표를 명시하십시오.
일부 배기 파이프 차폐막은 뜨거운 파이프와의 분리를 유지하기 위해 브래킷이나 스탠드오프를 사용합니다. 다른 제품들은 더 밀착되도록 설계된 구조에 단열재를 포함합니다. 설치 방법은 선택한 제품과 일치해야 합니다.
스탠드오프 설계에서 간격은 파이프와 차폐막 사이의 직접적인 접촉을 제한하고 조립품 주변의 공기 흐름에 영향을 줍니다. 차폐막은 여전히 열 복사를 받으며, 지지대가 열을 전도할 수 있습니다. 따라서 공기 간격은 열 시스템의 일부일 뿐, 외부 표면이 차갑게 유지된다는 보장은 아닙니다.
해당 수정 사항이 승인된 설계의 일부가 아닌 한, 브래킷을 평평하게 펴거나 여분의 단열재로 간격을 채우지 마십시오. 마찬가지로, 차폐막을 파이프에서 더 멀리 옮기는 것이 모든 설치 환경에서 개선 효과를 준다고 가정하지 마십시오. 보호하려는 구성 요소와의 간격이 좁아질 수 있습니다.
브래킷, 실드 가장자리 및 파이프 굴곡부에서의 최소 설치 간격을 확인하십시오. 배기 장치의 움직임과 열팽창을 고려한 후 다시 확인하십시오. 공칭 셸 직경만으로는 이러한 국부적 간격을 설정할 수 없습니다.
스탠드오프 실드와 밀착형 단열재 간의 더 넓은 차이점은 다음에서 다룹니다.배기 열 차폐 가이드.

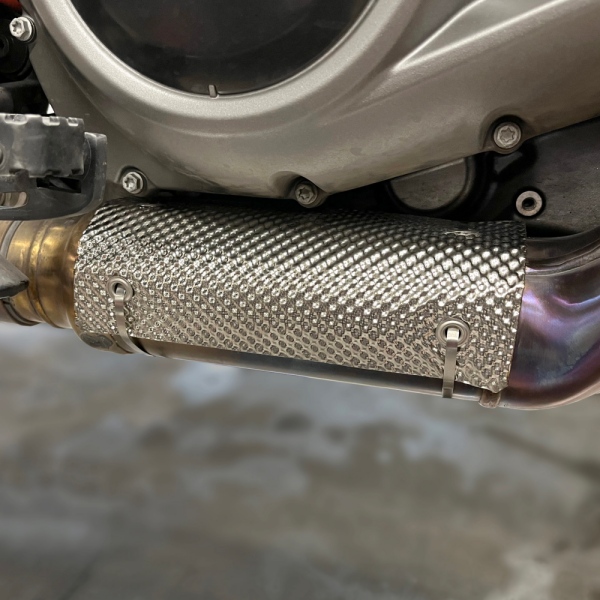

클램프형 배기 열 차폐 장치는 적절한 부착 위치와 올바른 직경의 클램프가 필요합니다. 패스너에 도달하는 데 필요한 공간을 포함하여 파이프 도면에 제안된 클램프 위치를 표시하십시오.
용접 비드, 플랜지, 센서 보스 및 파이프 직경 변화를 확인하십시오. 이러한 요소는 클램프를 방해하거나 실드를 의도한 위치에서 벗어나게 할 수 있습니다. 하드웨어는 배기 어셈블리의 부적절한 부분에 하중을 가하지 않으면서 실드를 고정해야 합니다.
유연한 커넥터나 벨로우즈의 움직임을 제한하는 방식으로 표준 파이프 실드 키트를 부착하지 마십시오. 센서 배선, 배수구 및 서비스 연결부를 접근 가능한 상태로 유지하십시오. 일반적인 토크 값 대신 제공된 키트에 명시된 하드웨어 및 조임 지침을 사용하십시오.
실드는 배기 지지대가 아닙니다. 또한 균열이 생긴 파이프, 고장 난 행어 또는 배기 누출을 수리할 수 없습니다. 추가적인 열 보호를 평가하기 전에 이러한 결함을 해결하십시오.

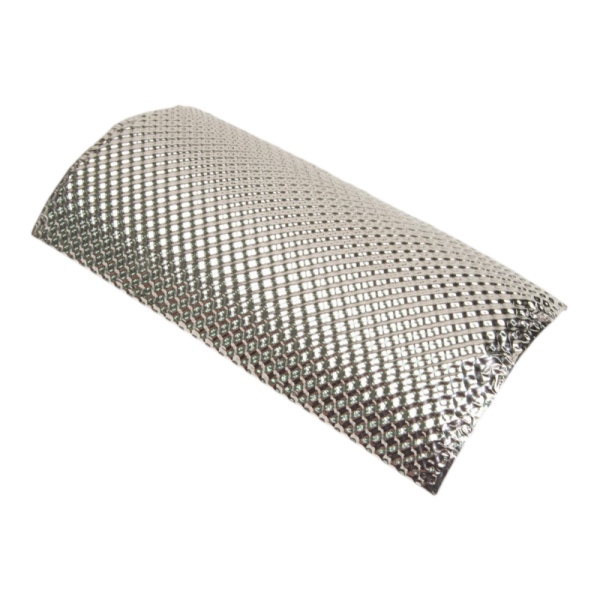

BSTFLEX 스테인리스 스틸 키트는 단열층이 있는 304 스테인리스 스틸 실드를 사용합니다. 알루미늄 키트는 반강성, 사전 성형된 다층 구조를 사용하며, 구성품 목록에는 스테인리스 장착 브래킷, 볼트 및 호스 클램프가 포함되어 있습니다.
이러한 설명은 서로 다른 초기 구조를 식별합니다. 특정 차량에서 어떤 것이 가장 낮은 온도를 생성할지는 결정하지 않습니다. 금속 등급 및 두께, 단열재 유형, 마감 프로필, 장착 방식 및 허용된 서비스 조건을 문의하십시오.
무게에 민감한 프로젝트의 경우 제안된 전체 어셈블리의 질량을 비교하십시오. 도로 오염이나 기계적 접촉에 노출된 설치의 경우 외부 표면, 가장자리 및 고정 세부 사항을 검토하십시오. 재료 이름만으로는 이러한 기능을 지정할 수 없습니다.
온도 요구 사항 또한 위치가 필요합니다. 배기가스 온도, 파이프 표면 온도, 단열재 고온 측 온도 및 실드 외부 표면 온도는 서로 다른 측정값입니다. 각 견적 제한치가 무엇을 설명하는지 확인하십시오.
긴 파이프 키트가 항상 가장 유용한 형태는 아닙니다. 국부적인 굴곡부나 좁은 노출 영역 주위에 보호가 필요한 경우 다음을 검토하십시오.스테인리스 스틸 열 차폐 패드. 이 구조는 스테인리스 스틸 면 사이에 고온 단열재를 감싸고 있으며, 용접된 이음매와 장착용 아일릿이 있습니다. 이 제품은 곡선을 따라 성형할 수 있지만, 부착 및 간격은 여전히 적용 검토가 필요합니다.
배기 장치에 이미 적절한 외부 실드가 있고 그 뒤에 단열 인서트가 필요한 경우 다른 상황이 발생합니다. 배기 열 차폐 라이너는 파이프와 외부 실드 사이의 공간을 위해 설계되었습니다. 이는 외부 클램프형 키트를 대체하는 명칭이 아닙니다.
더 넓은 파이프 영역에 밀착형 단열재를 적용하는 것이 목표라면 다음을 사용하십시오.배기 파이프 단열재 선택 가이드를 사용하여 재킷, 슬리브 및 기타 구조를 평가하십시오. 구매 주문서에서 파이프 장착 실드, 국부 패드, 숨겨진 라이너 또는 단열 재킷의 구분을 명확히 하십시오.
유용한 테스트는 원래의 열 관련 질문에 답을 줍니다. 과열된 커넥터가 문제였다면 해당 커넥터나 지정된 평가 지점을 측정하십시오. 실드 중앙의 낮은 수치가 가장자리 옆의 커넥터가 적절하게 보호되고 있음을 증명하지는 않습니다.
결과를 비교하기 전에 엔진 부하, 주변 온도, 공기 흐름, 작동 시간 및 측정 위치와 같은 테스트 조건을 합의하십시오. 해당 조건이 적용 분야와 관련이 있는 경우 낮은 공기 흐름 작동이나 정지 후의 기간을 포함하십시오.
자격을 갖춘 인력과 테스트 대상 표면에 적합한 측정 방법을 사용하십시오. 중앙 섹션뿐만 아니라 실드 끝부분, 개구부 및 장착 영역을 확인하십시오. 동일한 범위와 설치 조건에서 비교가 이루어질 수 있도록 구성을 기록하십시오.
배기 장치가 안전하게 냉각된 후, 움직임, 마찰, 느슨한 고정 및 간격 변화를 검사하십시오. 열 성능이 의미를 유지하려면 실드가 의도한 위치에 있어야 합니다.
열 감소를 안전한 접촉 보장으로 해석하지 마십시오. 필요한 원래의 실드와 간격을 유지하고, 촉매 변환기, 미립자 필터 또는 기타 온도에 민감한 배기 부품 주위에 단열재를 추가하기 전에 적용 승인을 받으십시오.
표준 키트 문의의 경우 제품 참조, 측정된 파이프 외경, 사용 가능한 장착 길이 및 제안된 실드 주변의 가용 공간을 식별하십시오. 보호 대상 부품이 표시된 사진을 포함하십시오.
맞춤형 배기 파이프 열 차폐 장치의 경우 치수가 기재된 측면도와 단면도를 추가하십시오. 필요한 적용 범위, 브래킷 위치, 굴곡부, 인접 부품 및 최대 허용 마감 외형을 표시하십시오. 작동 조건과 실드가 지원해야 하는 부품 온도 요구 사항을 명시하십시오.
견적에 실드만 포함할지, 아니면 단열재, 브래킷, 클램프 및 패스너가 포함된 전체 어셈블리를 포함할지 명시하십시오. 생산 공급의 경우 프로토타입 수량, 예상 배치 물량 및 도면 개정 번호를 포함하십시오. 어떤 치수와 재료 세부 정보가 고정되어 있고 어떤 것이 BSTFLEX에 의해 제안될 수 있는지 기록하십시오.
맞춤형 개발은 BSTFLEX의 다음 항목 내에서 논의될 수 있습니다.배기 열 차폐 및 단열 제품군목표는 카탈로그 차폐재의 단순한 대형 버전이 아니라, 필요한 영역을 덮고 설치에 딱 맞는 부품을 제작하는 것입니다.
키트 선택이나 맞춤 견적을 위해 배기 파이프 치수와 설치 사진을 BSTFLEX로 보내주십시오.적절한 경우 스테인리스 스틸 또는 알루미늄 키트를 시작 참조용으로 지정하고, 필요한 하드웨어 및 수량을 포함해주십시오.
