팽창형 배기 패킹과 느슨한 충전재는 소음기에 음향 섬유를 충전하는 두 가지 방법입니다.열 방출 시트는 섬유를 압축되고 제한된 형태로 조립품 내부로 운반합니다. 느슨한 충전재는 충전 과정에서 측정 및 분배됩니다. 더 나은 생산 경로는 챔버에 대한 접근성, 섬유 양의 제어, 그리고 완성된 조립품이 어떻게 검증되는지에 따라 달라집니다.
OEM 배기 장치 제조업체의 경우, 쉘을 닫기 전에 어떤 재료가 더 꽉 차 보이는지 묻기보다는 전체 충전 공정을 비교하십시오. 팽창형 시트는 초기 설치 상태와 나중에 방출된 상태를 가집니다. 느슨한 충전 공정은 의도된 공동 전체에 재료를 배치하기 위한 정의된 방법이 필요합니다.
BSTFLEX는 다음을 공급합니다. 배기 배플 소음기 패킹 시트, 이는 낮은 녹는점의 스티칭으로 고정된 압축 및 텍스처 처리된 연속 필라멘트 유리사로 만들어집니다. 아래의 비교는 기존 또는 신규 소음기 프로그램을 위한 충전 경로 선택에 중점을 둡니다.
느슨한 머플러 패킹은 완전한 재료 사양이 아닙니다. 견적에 절단된 섬유, 준비된 연속 가닥 재료 또는 기타 정의된 구조가 포함되는지 확인하십시오. 스티칭된 시트 없이 공급되는 모든 것이 동일한 섬유 길이 또는 취급 특성을 가진다고 가정하지 마십시오.
또한 공급되는 느슨한 섬유와 장비 기반의 직접 충전을 구별하십시오. 직접 충전 시스템은 공급 패키지에서 유리 섬유 가닥을 계량하여 노즐을 통해 주입할 수 있습니다. 그 공정은 가방에서 꺼낸 섬유를 수동으로 배치하는 것과는 다릅니다.
유용한 비교를 위해 제안된 시트와 기존 공급 원료를 식별한 다음 각각에 대해 수행되는 작업을 설명하십시오. 제어된 기계 충전 공정을 무게를 달지 않은 수동 충전의 예로 나타내어서는 안 됩니다.

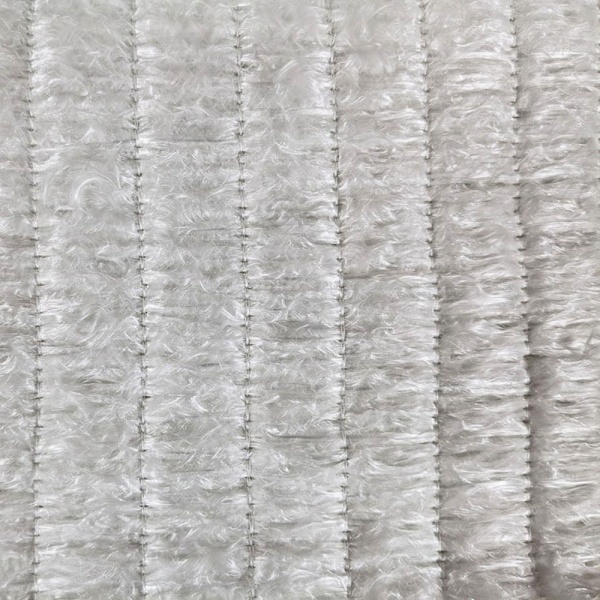

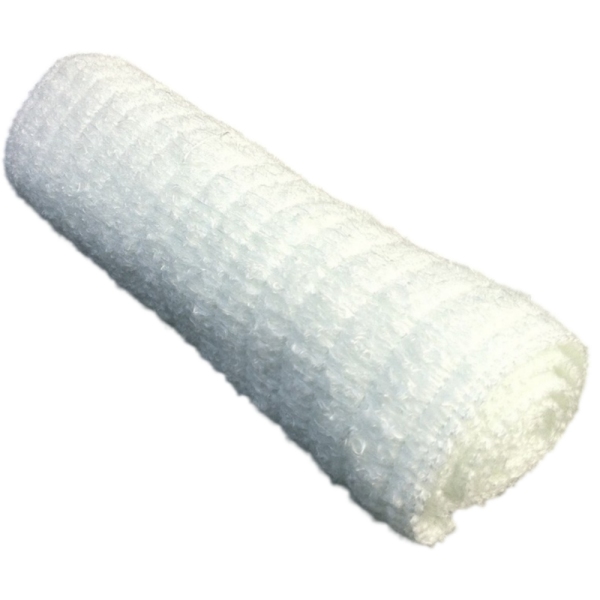

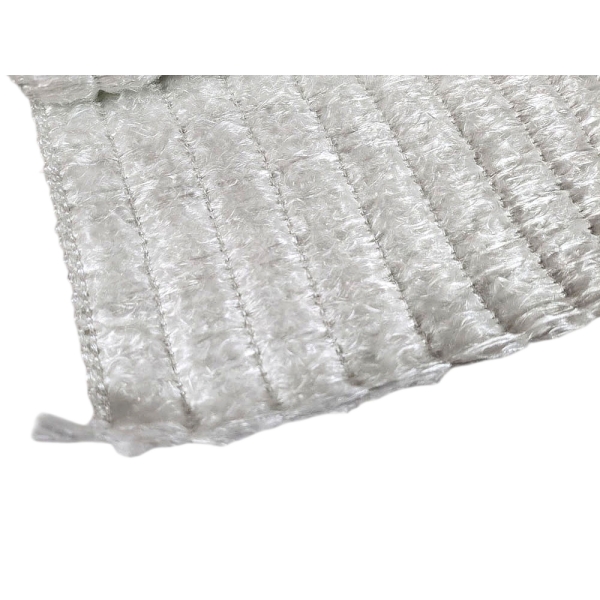

팽창형 머플러 패킹 시트에서는 임시 스티칭이 취급을 위해 부피가 커진 유리사를 제한합니다. 초기 가열은 그 제한을 해제하여 섬유 구조가 할당된 공간 내에서 열릴 수 있도록 합니다. 방출은 섬유 배열을 변경할 뿐, 추가적인 유리 섬유를 생성하지는 않습니다.

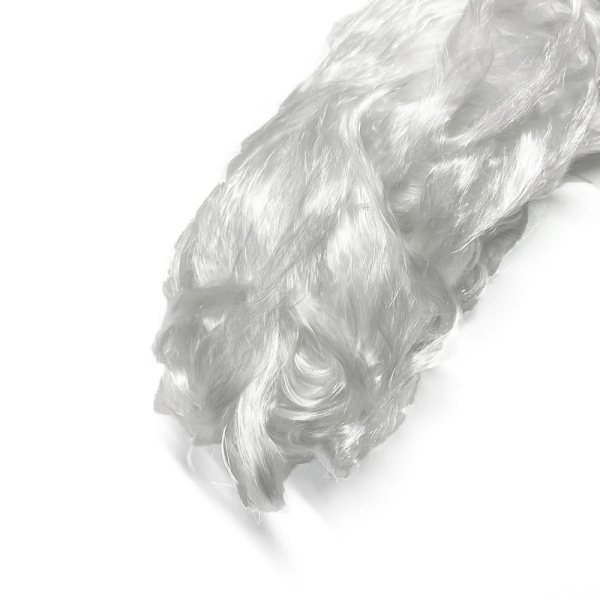

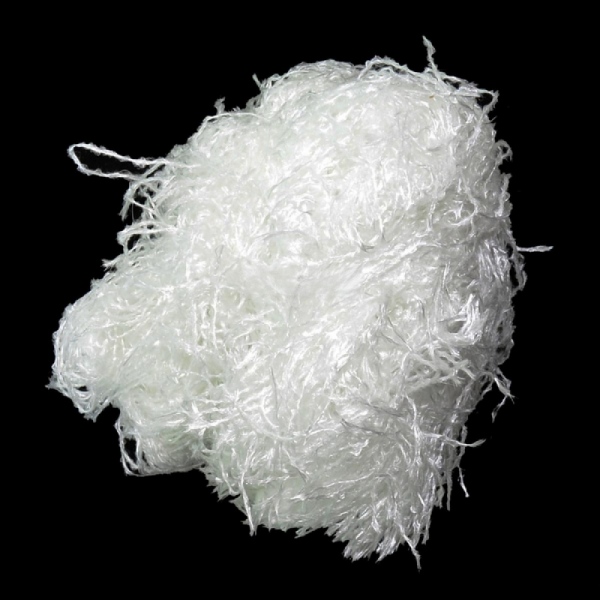

느슨한 재료는 충전 작업 중에 분배됩니다. 지정된 구조에 따라 서비스 중에 가라앉거나 변할 수도 있지만, '느슨한 충전'이라는 용어는 스티칭된 시트에 사용되는 의도적인 열 방출 메커니즘을 식별하지 않습니다.
이는 검사에서 실질적인 차이를 만듭니다. 가열 전의 시트 배치와 방출 후의 섬유 분배는 별도의 승인 지점입니다. 성공적인 냉간 조립이 방출된 재료가 챔버의 모든 의도된 부분에 도달했다는 증거는 아닙니다.
메커니즘 자체에 대해서는 다음을 참조하십시오. 열 방출 유리 섬유 시트가 소음기를 채우는 방법.
| 공정 질문 | 열 방출 패킹 시트 | 느슨한 또는 직접 섬유 충전 |
|---|---|---|
| 조립품에 무엇이 들어가는가? | 정의된 형태의 압축되고 제한된 섬유 재료. | 지정된 수동 또는 기계 공정에 의해 도입된 측정된 섬유 충전물. |
| 수량은 어떻게 제어되는가? | 재료 사양, 사용 가능한 절단 면적 및 합의된 섬유 중량에 의해. | 무게 측정 또는 보정된 계량에 의해, 전달된 수량이 검증됨. |
| 배치는 무엇이 제어하는가? | 절단 레이아웃, 감기 또는 배치 방법, 그리고 사용 가능한 방출 공간. | 충전 순서, 접근 경로, 툴링 및 분배 방법. |
| 가열 후 무엇을 확인해야 하는가? | 방출, 국부적 분배, 유지 및 전체 조립품의 상태. | 분배, 유지 및 전체 조립품의 상태. |
| 무엇을 가정해서는 안 되는가? | 팽창이 불충분한 섬유 충전량을 보상한다는 것. | 포장되지 않은 섬유가 자동으로 통제되지 않는 수동 공정을 필요로 한다는 것. |
생산 순서상 측정된 절단 조각을 삽입 전에 코어 주위에 배치할 수 있는 경우, 팽창형 시트를 고려하십시오. 가장 좁은 섹션, 내부 조인트 및 엔드 피팅을 포함하여 실제 쉘을 통해 압축된 어셈블리를 시험하십시오.
삽입 중에 시트가 제자리에 유지되는지, 선택한 고정 방법이 의도한 대로 풀리는지 확인하십시오. 스테이션에서 필요한 트리밍이나 재포장 작업을 기록하십시오. 구매한 재료가 설치 준비 완료 상태로 설명되어 있더라도 이러한 작업은 공정 비교에 포함되어야 합니다.
확립된 공정이 포트나 노즐을 통해 부분적으로 닫힌 챔버를 채우는 경우, 시트가 동일한 캐비티로 어떻게 들어갈지 검토하십시오. 시트 패킹으로의 변경은 단순한 재료 대체가 아닌 다른 조립 순서를 요구할 수 있습니다.
툴링과 원료가 이미 제품에 적합한 경우, 검증된 직접 충전 경로를 비교에 유지하십시오. 공급 형태를 변경하는 것이 실제 생산 문제를 해결하는지 결정하기 전에 전달된 질량, 분포 및 공정 기록을 검토하십시오.
단면의 각 구역을 표시하고 충전량과 배치 방법을 할당하십시오. 자동 팽창형 머플러 패킹이 한 구획에서 단단한 칸막이를 통해 다른 구획으로 섬유를 공급할 것이라고 기대하지 마십시오.
타원형 쉘이나 오프셋 코어의 경우, 좁은 간격과 더 넓은 포켓을 별도로 검사하십시오. 시트 시험을 통해 압축된 조각이 어디에 위치하고 어떻게 풀리는지 확인해야 합니다. 느슨한 충전 시험을 통해 충전물이 어떻게 해당 영역에 도달하고 유지되는지 확인해야 합니다.
관찰된 분포를 사용하여 공정을 비교하십시오. 불규칙한 쉘이나 큰 총 캐비티 부피만으로는 충전 방법을 선택할 수 없습니다.
시트 대 느슨한 충전 비교는 유리 등급, 필라멘트 구조, 섬유 양 및 코어 측 레이어와 같은 여러 변수를 동시에 의도치 않게 변경할 수 있습니다. 사운드 테스트나 서비스 시험을 해석하기 전에 이러한 차이점을 기록하십시오.
목표가 충전 공정을 분리하는 것일 때, 가능한 경우 재료와 목표 섬유량을 비교 가능하게 유지하십시오. 제안된 시트가 다른 섬유 시스템을 도입하는 경우, 이를 설계 변경으로 평가하십시오. 동일한 무게만으로는 등가성이 성립되지 않습니다.
마찬가지로, 연속 필라멘트 머플러 패킹이 항상 열 방출 시트를 의미하는 것은 아닙니다. 연속 섬유는 다른 형태로 공급되거나 권선 및 충전 공정에 사용될 수 있습니다. 스티칭 및 방출 동작을 섬유 설명과 별도로 명시하십시오.
필요한 작동 조건을 사용하여 섬유 등급을 승인하십시오. 저온 방출 메커니즘과 고온 서비스 요구 사항은 사양의 서로 다른 부분을 설명합니다.
조정 없이 포장되지 않은 섬유 충전물과 완전히 스티칭된 시트를 비교하지 말고, 건조 음향 섬유를 비교하십시오. 견적된 시트 무게에 임시 스티칭이나 기타 포함된 재료가 포함되어 있는지 확인하십시오.
충전 공정의 경우, 재고에서 인출된 재료와 소음기로 전달된 재료를 구분하십시오. 절단 폐기물, 취급 손실 및 사용하지 않은 부분을 별도로 기록하십시오. 이러한 양 중 어느 것도 설치된 음향 섬유로 계산되어서는 안 됩니다.
교체용 시트가 팽창한다는 이유만으로 승인된 섬유 충전량을 줄이지 마십시오. 반대로, 가열 전 느슨하게 채워진 어셈블리만큼 압축된 시트가 꽉 차 보이게 하려고 캐비티에 추가 재료를 강제로 넣지 마십시오.
계산 방법은 팽창형 배기 패킹을 위한 시트 사이징 및 충전 무게에 설명되어 있습니다. 해당 가이드를 사용하여 승인된 충전량을 치수로 변환한 다음, 조립 시험을 통해 제안된 레이아웃을 확인하십시오.
열 방출 시트를 테스트하기 전에 재료 및 소음기 공급업체와 컨디셔닝 절차에 동의하십시오. 관련 측정 위치와 노출 조건을 기록하십시오. 고정된 엔진 공회전 시간은 재료별 방출 절차를 완전히 대체할 수 없습니다.
규정된 사이클 후, 의도한 구속 장치가 풀렸는지, 섬유가 할당된 영역을 차지하는지 검사하십시오. 계획된 검사 샘플이나 기타 합의된 검사 방법을 사용하십시오. 외부 쉘 온도나 배기음만으로 내부 분포를 추론하지 마십시오.
추가된 테이프, 타이 또는 바인딩을 승인된 구조와 대조하여 확인하십시오. 조립 중 이들의 목적이 필요한 방출과 충돌해서는 안 됩니다. 제거가 승인된 설계 수정의 일부가 아닌 한, 영구적인 코어 보호 및 유지 구성 요소를 제자리에 두십시오.
두 충전 경로 모두에 대해 재료 안전 정보와 시설의 취급, 환기 및 고온 테스트 절차를 따르십시오.
다음 시험 기록은 생산 편의성과 완성된 소음기의 성능을 분리합니다. 샘플을 실행하기 전에 수락 요구 사항을 설정하여 선호하는 형식이 외관만으로 선택되지 않도록 하십시오.
| 시험 항목 | 두 경로에 대한 기록 | 추가 시트 점검 |
|---|---|---|
| 재료 투입 | 섬유 식별, 건조 충전물 및 주변 레이어 배치. | 절단 구성 요소에 대한 스티칭 사양 및 무게 기준. |
| 조립 | 준비, 배치, 마감 시간 및 필요한 재작업. | 폐쇄 전 컴팩트 시트의 삽입 적합성 및 안정성. |
| 내부 분포 | 합의된 검사 방법을 사용하여 각 지정된 포장 구역에서의 커버리지. | 규정된 방출 주기 후의 분포. |
| 음향 결과 | 동일하게 문서화된 작동 및 테스트 조건 하에서의 소음 측정. | 비교 전 지정된 컨디셔닝 상태를 확인하십시오. |
| 유지 및 서비스 시험 | 합의된 작업 후 관찰된 섬유 이동, 재료 손실 및 구성 요소 상태. | 제한된 방출 또는 지속적인 간극이 있는지 확인하십시오. |
| 생산 반복성 | 단순히 성공적인 조립 하나가 아닌, 합의된 샘플 세트 전반에 걸친 변동성. | 절단 레이아웃, 고정 장치 및 방출 상태의 일관성. |
배기 설계상 필요한 경우 압력 손실 측정을 포함하십시오. 충전 형태가 다르다는 것 자체가 더 낮은 배압, 더 긴 수명 또는 완성된 배기 소음 요건 준수를 입증하는 것은 아닙니다.
두 구조 모두 수용 요건을 충족하면, 승인된 소음기당 비용을 비교하십시오. 구매 재료, 사용 가능한 수율, 준비, 충전 또는 포장, 폐쇄, 검사 및 관련 장비 비용을 포함하십시오.
시트 포장의 경우, 조각을 절단, 계량 및 배치하는 데 필요한 작업을 측정하십시오. 직접 충전의 경우, 실제 계량, 취급 및 교체 공정을 포함하십시오. 시트가 항상 노동력을 절감하거나 느슨한 충전재가 항상 비용이 적게 든다고 가정하기보다는 관찰된 생산 데이터를 사용하십시오.
여러 소음기 변형을 가진 공장은 제품마다 다른 충전 경로를 유지할 수 있습니다. 결정이 전체 생산 라인에 대해 단일 재료 형식일 필요는 없습니다.
공급 형식만으로는 소음 결과가 결정되지 않습니다. 일관된 테스트 조건 하에서 선택된 섬유, 설치된 양, 분포 및 전체 소음기를 비교하십시오. 열 방출은 충전 기능일 뿐, 데시벨 감소를 보장하는 것은 아닙니다.
필요한 공정 제어 기준에 따라 평가하십시오. 계량된 충전량, 정의된 배치 지침 또는 장비 기반 계량은 생산 사양의 일부가 될 수 있습니다. 시트가 없다고 해서 반복성이 떨어진다는 의미는 아닙니다.
먼저 기존 재료, 충전량, 챔버 접근성 및 컨디셔닝 요건을 검토하십시오. 소음기 솜은 광범위한 설명일 뿐, 상호 교환성 사양이 아닙니다. 반복 주문 전에 실제 조립품에서 제안된 시트를 승인하십시오.
해당 구조에 대해 승인된 취급 및 컨디셔닝 방법만 사용하십시오. 미리 팽창시키면 평가 중인 설치 상태가 변경되며 컴팩트 시트 공급의 실질적인 이점이 사라질 수 있습니다.
다음의 경우 OEM 머플러 포장 검토 시, 소음기 단면, 내부 치수, 코어 형상 및 조립 순서를 제공하십시오. 현재 섬유 사양 및 건조 충전 중량을 포함하거나 해당 값을 개발 항목으로 식별하십시오.
제안된 변경 사항이 해결해야 할 문제(준비 시간, 불규칙한 공동에 대한 접근성, 일관되지 않은 배치, 재료 손실 또는 기타 측정된 문제)를 설명하십시오. 샘플 수량, 예상 생산 수요, 포장 요건 및 계획된 수용 테스트를 추가하십시오.
열 방출 시트 옵션의 경우, 다음으로 시작하십시오. BSTFLEX 팽창형 유리섬유 소음기 포장 시트. 도면 및 기존 샘플은 당사의 맞춤형 머플러 포장 제조 서비스를 통한 검토를 지원할 수 있습니다.

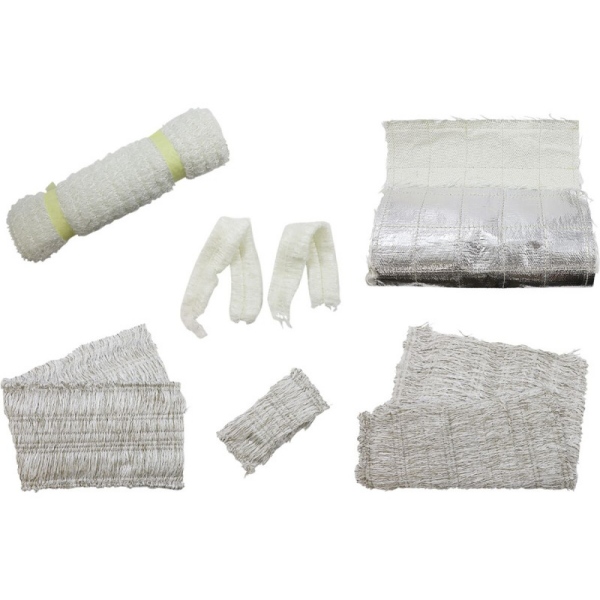

기타 배기 소음기 인필 및 포장 형식은 다른 공급 경로가 필요한 프로젝트에 사용할 수 있습니다. 구매 목적은 섬유가 컴팩트 시트로 소음기에 들어가든 기존 충전 작업을 통해 들어가든 상관없이 통제되고 검증된 충전 공정을 확보하는 것입니다.
