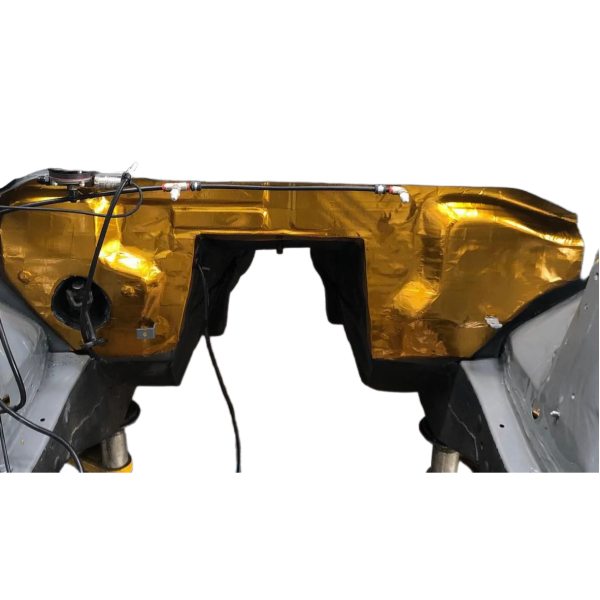

방화벽 열 차폐판은 엔진룸 격벽에 장착되는 열 차단 장치로, 패널과 그 뒤쪽 영역으로 전달되는 열을 줄이는 역할을 합니다. 단순히 최대한 넓은 면적을 덮는 것이 목적이 아닙니다. 실제로 중요한 것은 열원에 직접 노출되는 영역을 보호하는 것이며, 완성된 제품은 밀봉 장치, 제어 장치, 커넥터 및 정비 지점이 원래대로 작동하도록 유지해야 합니다.
방화벽은 설치 조건이 균일한 경우가 드뭅니다. 빗물받이 뒤쪽 부분은 상부 격벽과 다른 처리가 필요할 수 있습니다. 배선 통과부는 개폐가 제어되어야 하며, 탈착식 점검판은 반드시 탈착 가능해야 합니다. 이러한 세부 사항들을 고려한 후 방화벽 단열재를 선택해야 합니다.
BSTFLEX 공급열 차단 시트 및 매트자동차 열 보호를 위한 맞춤형 방화벽 열 차폐막의 경우, 먼저 적용 범위 도면과 작동 요구 사항을 파악한 후, 재질 구성 및 부착 방법을 선택합니다.
엔진 측면 사진이나 도면을 사용하여 격벽을 열 구역과 비워 두어야 하는 영역으로 나누십시오. 같은 도면에 인접한 고온 부품의 위치도 추가하십시오. 차체 패널 도면만으로는 차폐막의 어느 부분이 다른 부분보다 더 주의를 기울여야 하는지 알 수 없습니다.
배기 매니폴드, 터보차저 터빈 하우징 또는 다운파이프에 접하는 부분을 확인하십시오. 해당 부분들의 상대적인 위치와 작동 시 예상되는 최소 간격을 기록하십시오. 모든 부품이 차가운 상태로 고정되어 있을 때뿐만 아니라 엔진과 배기 장치의 허용된 움직임을 통해 레이아웃을 확인하십시오.
차폐 윤곽은 열원과의 접촉을 방지하면서 노출된 영역을 보호해야 합니다. 공간이 부족한 경우 형상 또는 장착 방식을 수정하십시오. 광섬유의 온도 등급이 높다고 해서 충분한 간격을 확보할 수 있는 것은 아닙니다.
배선 그로밋, 스티어링 칼럼 부츠, 히터 연결부, 케이블 통로 및 기타 관통부를 표시하십시오. 보호막은 이러한 부분 주변에 충분한 공간을 확보해야 밀봉재가 변형되거나 커넥터에 과부하가 걸리거나 움직이는 부품이 제한되지 않습니다.
열 차폐용 절단부는 고무 그로밋이나 밀봉형 격벽 부속품을 대체하는 것이 아닙니다. 마찬가지로, 손상된 개구부 위에 반사 시트를 덧대는 것은 방화벽을 수리하는 방법이 아닙니다. 패널과 그 밀봉 구성 요소의 결함은 각각 별도로 해결해야 합니다.
접근 가능한 상태를 유지해야 하는 덮개, 고정 장치, 식별 라벨 및 검사 지점을 표시하십시오. 또한 보호막을 실제로 지지하거나 접착할 수 있는 위치를 표시하십시오. 크고 끊김 없는 형태는 도면에서는 단순해 보일 수 있지만 주변 장비가 설치되면 비실용적이 될 수 있습니다.
방화벽 단열이라는 용어는 여러 가지 다른 처리 방식을 포괄할 수 있습니다. 엔진 측 반사 차폐는 복사열이 격벽에 도달하기 전에 차단하는 역할을 합니다. 객실 측 단열은 실내 구조물 내부의 열 전달을 제어합니다. 소음 제어층은 또 다른 목적을 가지고 있으며, 별도의 성능 사양이 필요합니다.
엔진 측면 반사 구조의 경우, 노출된 반사면이 복사열원을 향해야 합니다. 트림으로 덮이거나 다른 단단한 표면에 밀착된 반사층은 동일한 복사열 차단 기능을 제공하지 않습니다. 엔진룸용으로 설계된 재료라고 해서 노출된 내부 마감재로 자동적으로 지정되어서는 안 됩니다.
이러한 설명 중 어느 것도 내화 등급을 규정하는 것은 아닙니다. 섬유의 온도 또는 반사율 수치만으로 화염 차단, 연기 차단 또는 차량 요구 사항 충족을 추론해서는 안 됩니다. 보조 방화벽 열 차폐 장치는 원래의 격벽이나 필요한 밀봉재를 대체하지 않습니다. 내화 성능 요구 사항을 충족하려면 지정된 어셈블리에 대한 별도의 증거가 필요합니다.
표면, 직물 또는 절연층, 라미네이션 시스템 및 부착 방식을 함께 비교하십시오. 반사 표면이 유사한 두 재료라도 두께, 유연성 및 접착 요구 사항이 다를 수 있습니다. 공급되는 제품의 정확한 구조에 대한 세부 정보를 요청하십시오.

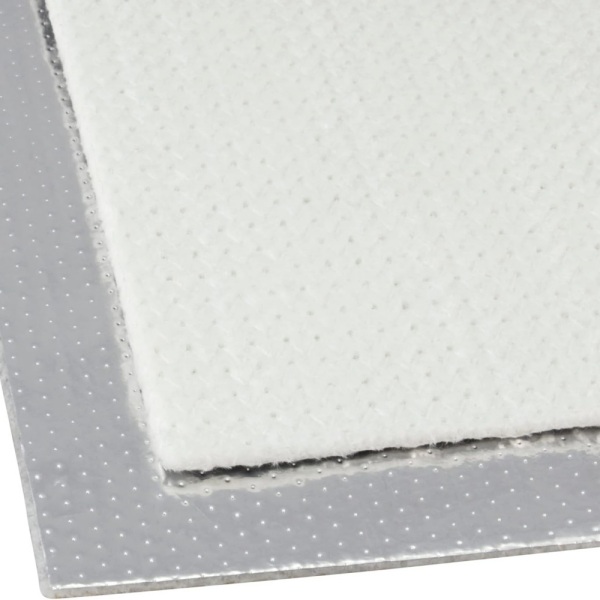

그만큼접착식 알루미늄 유리섬유 열 차폐 매트알루미늄 표면, 유리섬유 층 및 접착식 뒷면을 결합한 제품입니다. 적합한 패널에 맞춰 절단하여 사용할 수 있는 시작점을 제공합니다.
방화벽 적용 시, 재료가 골과 홈을 따라 어떻게 시공되는지, 접착제가 완전히 밀착되는지, 그리고 최종 두께가 주변 부품에 충분한 공간을 확보하는지 확인해야 합니다. 승인은 유리섬유층만이 아닌 라미네이트와 접착제 전체를 대상으로 해야 합니다.
그만큼접착식 알루미늄 실리카 열 차폐막반사면이 있는 직조 실리카 기판을 사용합니다. 재료 구성에 실리카가 필요한 프로젝트에 검토해 볼 수 있습니다.
기판을 변경한다고 해서 접착 계면의 허용 온도가 자동으로 상승하는 것은 아닙니다. 완제품을 선택하기 전에 연속 노출, 단시간 피크 및 접착 패널에서의 조건을 명시하십시오.
BSTFLEX는 또한 다음을 제공합니다.알루미늄화 아라미드 열 차단막방화벽 보호를 포함한 다양한 용도에 적용 가능합니다. 이를 통해 모든 방화벽 장벽에 유리 섬유나 실리카를 사용해야 한다는 기존의 관념에서 벗어나 프로젝트에 또 다른 기판 옵션을 제공할 수 있습니다.
이러한 시공을 요청할 때는 제안된 고정 방법과 필요한 가장자리 지지대를 명시하십시오. 접착식 매트와 동일한 접착식 뒷면, 라미네이션 시스템 또는 설치 절차를 사용한다고 가정하지 마십시오.

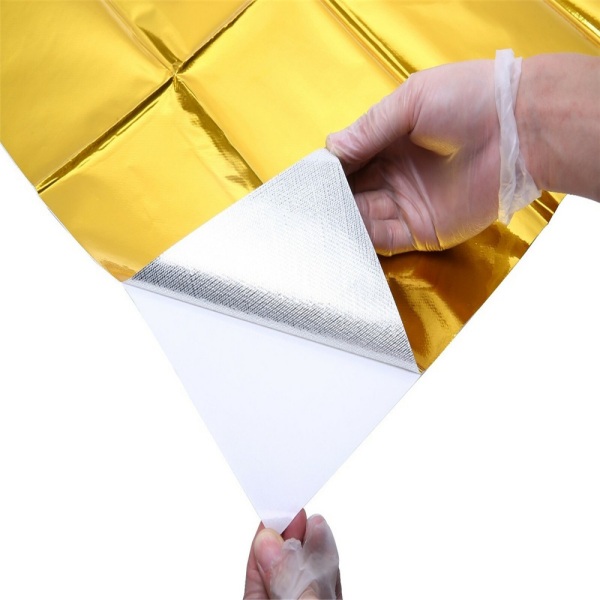

안접착식 금색 열 반사 시트적절한 방화벽이나 격벽 표면에 얇은 반사 처리가 필요한 경우 고려될 수 있습니다. 그 역할은 더 두꺼운 단열 매트와는 다릅니다.
금색 외관이 성능 등급을 나타내는 보편적인 기준은 아닙니다. 색상으로 자재를 선택하기보다는 문서화된 구조, 온도 제한 및 설치 결과를 비교하십시오. 반사면의 한계와 접착력의 한계를 별도로 확인하십시오.
방화벽 단열 패드의 치수는 반복 가능한 기준점을 사용하여 결정해야 합니다. 중요한 구멍의 위치는 불규칙하게 다듬어진 가장자리가 아닌 합의된 기준점을 기준으로 정해야 합니다. 엔진 쪽 면과 운전실 쪽 면을 혼동하지 않도록 보는 방향을 표시해야 합니다.
좌측 핸들 차량과 우측 핸들 차량의 레이아웃은 서로 다른 외형과 개구부를 필요로 할 수 있습니다. 적합성이 확인될 때까지는 각각 별개의 도면 구성으로 취급하십시오. 대칭형 모양이라고 해서 자동으로 승인된 두 번째 버전이 되는 것은 아닙니다.
| 도면 상세도 | 정의할 정보 |
|---|---|
| 적용 범위 경계 | 보호 구역, 외곽 윤곽선 및 덮지 않은 상태로 유지해야 하는 지역. |
| 부품 방향성 | 엔진 전면부, 설치 모습, 차량 변형 및 도면 수정 사항. |
| 절단 및 여유 공간 | 고무링 위치, 서비스 개구부, 움직이는 부품 간극 및 중요 위치 공차. |
| 첨부 기능 | 승인된 고정 지점, 허용된 접착 표면 및 접착제가 닿지 않아야 하는 영역. |
| 부분과 모서리 | 개별 조각, 승인된 이음매 또는 겹침, 노출된 가장자리 처리 및 최대 국부 두께. |
| 검사 참고 자료 | 치수 및 적합성 특징은 샘플 승인 및 생산 부품 검사에 사용됩니다. |
BSTFLEX맞춤형 다이컷 열 반사 매트판재를 정해진 윤곽선으로 가공하는 경로를 제공합니다. 절단면, 좁은 부분 및 부분적인 보강 요구 사항에 대한 실현 가능성을 선택된 재료 및 가공 공정을 기준으로 검토합니다.
차체 패널에 보호벽을 설치할지, 아니면 엔진, 배선 및 기타 장비가 장착된 후에 설치할지 결정해야 합니다. 차체 조립 중에 맞는 윤곽은 주변 부품을 제거하지 않고는 개조 시에 위치를 맞추기가 어려울 수 있습니다.
접근이 제한된 경우, 설치 순서를 정하여 여러 구역으로 나누어 시공하는 것을 고려하십시오. 가능하면 중요한 개구부에서 이음매를 멀리하고, 설치자가 차량마다 다르게 시공하도록 허용하는 대신 겹치는 부분을 명확히 지정하십시오. 이음매 부분의 두께를 확보된 여유 공간과 비교하여 확인하십시오.
접착 부위의 경우, 실제 페인트 또는 코팅의 상태와 접착 계면의 예상 온도를 확인하십시오. 고정 부위의 경우, 승인된 지지 장치를 사용하고 고정 지점의 하중을 평가하십시오. 추가 패스너를 사용하여 부품을 고정할 수는 있지만, 과열된 접착제나 불안정한 라미네이트를 적합하게 만들지는 않습니다.
결합과 관련된 자세한 질문들은 다음에서 다룹니다.접착식 열 차폐 접착제 선택 가이드방화벽 배치와 관련하여 추가 요구 사항은 방화벽 설치 후에도 씰, 커넥터 및 서비스 커버를 계속 사용할 수 있어야 한다는 것입니다.
한쪽 면에 배수관이 있고, 중앙에 배선 커넥터가 있으며, 그 위에 탈착식 덮개가 있는 격벽을 생각해 보세요. 이는 설계 예시일 뿐, 실제로 차량에 장착된 구성은 아닙니다.
한 가지 평가 방법은 배기구 쪽에 전용 섹션을 만들고, 커넥터 씰 주변에 제어된 개구부를 만들고, 탈착식 커버에 별도의 처리를 하는 것입니다. 이러한 구성을 통해 모든 서비스 기능에 걸쳐 하나의 연속적인 시트를 접착하지 않고도 고온 측 재질과 접착력을 평가할 수 있습니다.
이 예시는 분할형 보호막이 항상 더 좋다는 것을 입증하는 것이 아닙니다. 단지 재료 개요, 고정 계획 및 유지 보수 접근성을 함께 개발해야 하는 이유를 보여줍니다. 실제 조립 시 보호 범위와 적합성을 모두 확인하십시오.
시험 전에 측정 지점을 정의하십시오. 목적에 따라 엔진 측 패널, 접착면, 객실 측 격벽 또는 인접한 온도 민감 부품 등이 측정 지점에 포함될 수 있습니다. 한 지점의 온도 측정 결과를 다른 모든 지점의 온도로 간주하여 보고해서는 안 됩니다.
변화를 평가할 때는 주변 환경, 엔진 부하, 공기 흐름, 시험 시간 및 관련 정지 후 기간 등 유사한 작동 조건을 사용하십시오. 실내 온도 감소에 대한 막연한 주장에 의존하기보다는 선택한 위치에서의 허용 온도를 명시하십시오.
합의된 열 및 내구성 평가 후 해당 부품을 검사하십시오. 들뜸, 층 분리, 접촉 흔적, 손상된 절단부 및 부착부의 움직임이 있는지 확인하십시오. 해당 제어 장치를 작동하여 접근 덮개와 커넥터가 의도된 대로 여전히 정비 가능한지 확인하십시오.
재료 구성, 완성 패턴 및 부착 사양을 함께 공개하십시오. 표면, 뒷면, 코팅, 외형 또는 인근 배기구 위치가 변경될 경우 해당 승인 조건을 재검토해야 합니다.
자동차 OEM, 부품 공급업체 및 장비 제조업체의 경우, 견적 요청서(RFQ)에는 고온 사양서만 요청하는 것이 아니라 설치 과정을 자세히 설명해야 합니다. 엔진 측 레이아웃, 사진, 열원 위치, 최소 작동 간격 및 보호 영역의 목표 온도 등을 함께 제출하십시오.
제안된 재료 두께, 장착면 마감, 부착 방식 및 필요한 절단부를 포함하십시오. 차량 변형, 서비스 제한 사항, 샘플 수량 및 예상 생산 수요를 명시하십시오. 미해결된 치수 또는 성능 값은 승인된 사양으로 제시하는 대신 개발 항목으로 표시하십시오.
BSTFLEX는 자체 시스템을 통해 요청을 검토할 수 있습니다.열 차폐 소재 제조 및 OEM 공급 서비스선택된 시공 및 도면 요구사항에 따라 판재, 절단 패널 및 성형 블랭크에 대해 협의할 수 있습니다.
방화벽 열 차폐막 도면을 보내주시면 자재 검토 및 견적을 진행하겠습니다.합의된 샘플은 생산 사양이 발표되기 전에 적용 범위, 설치 및 열 성능을 확인하는 기초 자료로 사용됩니다.
반드시 그런 것은 아닙니다. 먼저 노출 및 설치 조건을 파악해야 합니다. 일부 프로젝트는 전체에 걸쳐 하나의 구조를 사용할 수 있지만, 다른 프로젝트는 부분적인 차폐나 별도의 서비스 구역이 필요할 수 있습니다. 열 요구 사항을 고려하여 배치 방식을 선택하고 완성된 레이아웃을 검증하십시오.
아니요. 재단된 판재는 정확하게 규격화된 그로밋, 부트 또는 밀봉 격벽 부속품을 대체해서는 안 됩니다. 원래의 밀봉 시스템이 제대로 작동하도록 유지하고, 움직이거나 접근이 필요한 부품이 차단막에 닿지 않도록 하십시오.
아니요. 두 설명은 서로 다른 성능 목표를 나타냅니다. 복합 처리 방식은 열적 기능과 음향적 기능 모두에 대한 근거가 필요하며, 설치 장소에의 적합성도 입증되어야 합니다.
관련 도면을 확인한 후에만 작업하십시오. 조향 위치, 배선 경로, 난방 연결부 및 선택 사양 장비에 따라 개구부 또는 필요한 덮개 범위가 변경될 수 있습니다. 승인된 도면에서 적용 가능한 버전을 정의하십시오.
