연료 탱크 열 차단막은 근처의 배기 부품 및 기타 외부 소스에서 탱크로 도달하는 열을 줄여줍니다. 이는 승인된 표면의 반사 라미네이트이거나 탱크와 배기구 사이에 배치된 별도의 차단막일 수 있습니다. 올바른 설계는 재료 데이터 시트에 인쇄된 내열 온도뿐만 아니라 열 전달 경로, 탱크 구조, 고정 방식 및 가용 공간에 따라 달라집니다.
금속 탱크의 경우 코팅에 따라 접착제가 부착된 차단막을 사용할 수 있는지 여부가 결정될 수 있습니다. 플라스틱 탱크의 경우 정확한 폴리머와 표면 상태가 매우 중요해집니다. 어떤 경우든 범용 열 차단 시트를 차량 원래의 탱크 차단막을 자동으로 대체하는 것으로 취급해서는 안 됩니다.
BSTFLEX supplies 반사형 열 차단 시트 및 매트를 응용 검토를 위해 공급합니다. 이 가이드에서는 탱크나 연료 시스템을 개조하는 대신 외부 연료 탱크 차단막용 재료를 선택하는 데 중점을 둡니다.

배기 파이프 옆에 있는 연료 탱크는 한쪽 벽면에 상당한 복사열을 받을 수 있습니다. 또한 뜨거운 차체 하부 공기나 인접 구조물을 통해 전도되는 열에 노출될 수도 있습니다. 일부 연료 시스템에서는 펌프 작동이나 리턴되는 연료가 내부적으로 열을 더합니다. 외부 반사 차단막은 위치와 구조가 영향을 미칠 수 있는 열 전달 페스(path)만 처리합니다.
재료를 선택하기 전에 보호 대상 수량을 확인하십시오: 탱크 벽 온도, 연료 온도 또는 근처 라인이나 부품의 온도. 이들은 서로 다른 측정값입니다. 더 시원한 외관 패치라고 해서 전체 연료 용량이 더 시원하다는 것을 증명하는 것은 아니며, 탱크 차단막이 연료 회로의 다른 곳에서 발생하는 과열을 자동으로 해결하지는 못합니다.
영향을 받는 부품이 탱크가 아니라 호스인 경우 부품별 연료 라인 열 보호 슬리브를 검토하십시오. 해당 요구 사항을 탱크 영역에 지정된 시트 재료와 별도로 유지하십시오.
베어 알루미늄에서의 접착을 승인하고 그 결과가 도장된 강철에도 적용된다고 가정하지 마십시오. 접착제는 접촉하는 표면에 부착됩니다. 페인트, 코팅 또는 오염이 기초 금속보다 더 중요할 수 있습니다. 탱크 마감을 기록하고 접착 시험에 대표적인 생산 표면을 사용하십시오.
제안된 전처리 및 접착제가 탱크 제조업체의 요구 사항과 호환되는지 확인하십시오. 초기 점착력을 높이기 위해 보호 코팅을 무조건 제거하지 마십시오. 승인된 접착 표면을 사용할 수 없는 경우, 접착 솔루션을 강제하는 대신 별도의 지지형 차단막을 평가하십시오.
플라스틱 연료 탱크 열 차단막에는 고온용으로 설명된 접착제 그 이상이 필요합니다. 폴리에틸렌과 폴리프로필렌은 저표면 에너지를 가진 플라스틱이므로 일반 테이프로 접착하기 어려울 수 있습니다. 도장된 테스트 패널에 대한 접착은 폴리에틸렌 탱크와의 호환성을 확립하지 못합니다.
처리, 질감 또는 코팅을 포함한 실제 외표면을 식별하십시오. 해당 표면에 대한 백킹 호환성을 요청하고 탱크 공급업체와 확인하십시오. 다층 탱크는 내부 장벽 층의 이름을 지정하는 것만으로 접착용으로 지정해서는 안 됩니다.
시트가 부착되도록 설치된 연료 탱크에 화염 처리, 제어되지 않는 가열 또는 승인되지 않은 용제를 사용하지 마십시오. 접착을 검증할 수 없는 경우 부착 개념을 변경하십시오. 필앤스틱 열 차단막 가이드 일반적인 접착제 선택 관련 질문을 다룹니다.

탱크 외부에.접착식 패치는 탱크 표면, 접착제 및 설치 방법이 해당 용도에 대해 승인된 경우에만 고려할 수 있습니다. 반사면이 복사 열원을 향하도록 하고, 접착 계면은 자체 온도 한계의 적용을 받습니다. 설계 시 탱크의 움직임과 사용 요건을 고려하십시오.
별도의 캐리어 또는 브래킷에.지지되는 차단재는 탱크에 대한 접착에 의존하지 않고 복사열 경로를 차단할 수 있습니다. 캐리어, 장착 위치 및 유지되는 간격은 어셈블리의 일부입니다. 유연한 매트는 자립형 금속 패널이 아니며 적절한 지지 구조가 필요합니다.
인접한 차체 패널 위에.이는 해당 패널을 보호할 수는 있지만, 반드시 탱크를 보호하는 것은 아닙니다. 선택한 위치가 실제로 열원과 관심 대상 탱크 영역 사이에 있는지 확인하십시오. 접근하기 편하다고 해서 그 위치가 제대로 작동할 것이라는 충분한 근거가 되지는 않습니다.
교체 어셈블리가 승인되지 않은 경우 원래의 차폐 장치를 유지하십시오. 차단재를 부착하기 위해 탱크에 구멍을 뚫거나 나사를 박지 마십시오. 단열 시트는 연료 누출 수리용 자재나 화재 봉쇄 시스템이 아닙니다.
설치 표면 및 장착 배열이 결정되면 전체 적층판을 비교하십시오. 다음 BSTFLEX 제품은 소재의 출발점을 제공합니다. 제품 목록만으로 모든 탱크에 대한 직접 부착이 승인되는 것은 아닙니다.
| 소재 옵션 | 구조 | 연료 탱크 프로젝트 점검 |
|---|---|---|

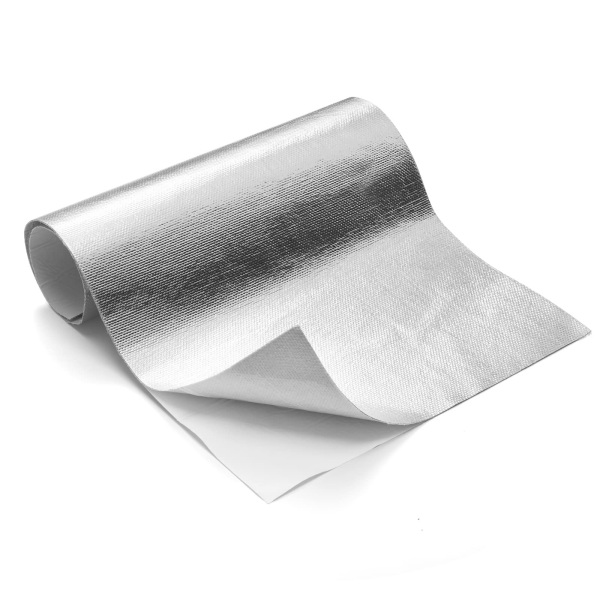

| 접착식 알루미늄 실리카 단열 방열판 | 직조 실리카 기재, 반사 표면 및 접착식 뒷면. | 뒷면 호환성, 인터페이스 온도, 접착 위치가 탱크인지 별도의 승인된 표면인지 확인하십시오. |

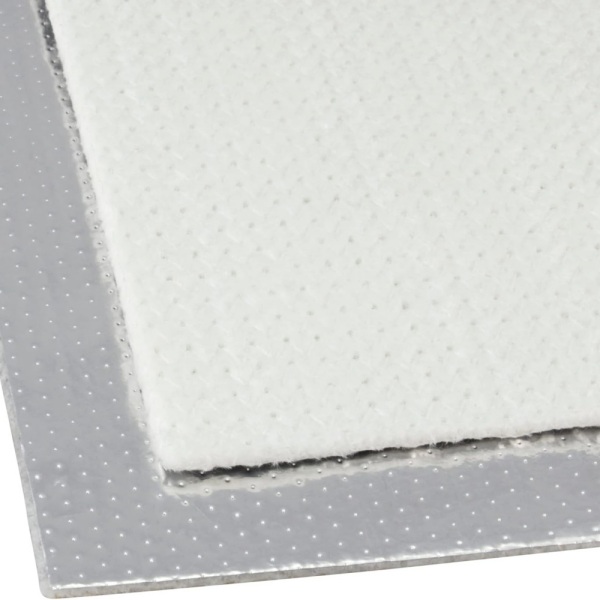

| 접착식 알루미늄 파이버글래스 단열 방열 매트 | 알루미늄 반사면, 파이버글래스 레이어 및 접착식 뒷면. | 지정된 열 및 환경 노출 후 설치 두께, 윤곽 맞춤성 및 부착 상태를 평가하십시오. |
| 알루미늄 실리카 열차단 매트 | 반사면이 포함된 직조 실리카이며, 공급되는 백킹 및 고정 방식은 별도로 지정하십시오. | 지지식 설계의 경우 직물이 스스로 지지된다고 가정하는 대신 캐리어, 엣지 구속 및 장착 하중을 정의하십시오. |
실리카 또는 파이버글래스 온도 수치는 탱크, 장착 접착제 또는 완제품 적층재의 허용 온도가 아닙니다. 각 관련 레이어의 한계를 확인하면서 표면재, 기재, 층간 결합 및 부착부를 하나의 구조로 지정하십시오.
연료 탱크 단열 요청은 열원이 확인되기 전에 전체를 감싸는 제안으로 바뀌기도 합니다. 배기구를 향하는 영역부터 시작하십시오. 노출된 벽면을 매핑하고 모서리, 심(seam) 및 장착 부위 주변의 경로를 점검하십시오.
예를 들어 배기 파이프가 탱크 벽면 한쪽을 따라 지나가는 경우, 올바르게 위치한 측면 차방막은 관련 없는 표면을 덮지 않고도 확인된 복사 노출 문제를 해결할 수 있습니다. 이는 검토할 레이아웃 옵션이지 모든 차량에 검증된 설계는 아닙니다. 범위 설정은 실제 열원 형상 및 작동 시 움직임을 여전히 고려해야 합니다.
전체 범위를 감싸는 방식은 더 넓은 영역의 열교환 상태를 변화시키며 탱크에서 열이 방출되는 것을 제한할 수도 있습니다. 적용 범위가 넓을수록 항상 연료 온도가 낮아진다고 가정하지 마십시오. 환기, 배수 및 정비 기능을 유지하고, 제안된 적용 범위를 실제 열 목표와 비교하여 검증하십시오.
베어 탱크까지의 거리뿐만 아니라 배기구와 설치된 차열판 사이의 최소 이격 거리를 기록하십시오. 재료 두께, 심(seam), 브래킷 및 발생 가능한 편차를 포함하십시오. 차량 지정 작동 조건 내에서 배기구의 열팽창과 탱크 및 지지대의 움직임을 고려하십시오.
일반 사양서의 설명만으로 승인할 수 있는 만능 배기구-연료 탱크 간 거리는 존재하지 않습니다. 차량 및 탱크 제조업체의 요구사항과 검증된 설치 사양을 사용하십시오. 더 두꺼운 단열재가 불충분한 이격 거리를 보완한다고 가정할 수 없으며, 특히 접촉을 유발하는 경우에는 더욱 그렇습니다.
순정 스탠드오프 차열판이 의도적인 공기층을 형성하는 경우, 이를 접착식 매트로 교체하면 구조가 변경됩니다. 이를 단순한 동일 사양 재료 교체가 아닌 설계 변경으로 평가하십시오.
커버리지 도면에 탱크 스트랩, 지지 패드, 주유 및 통기 연결부, 연료 라인, 배선 및 접근 지점을 표시하십시오. 탱크 스트랩 아래에 승인되지 않은 레이어를 추가하거나 단지 유연한 매트를 고정하기 위해 지지 구조를 변경하지 마십시오. 단열재가 탱크의 고정이나 하중 분합을 방해해서는 안 됩니다.
배수 경로와 점검 부위에 접근할 수 있도록 유지하십시오. 가장자리나 레이어 사이에 먼지, 물 또는 누출된 액체가 모일 수 있는 위치를 검토하십시오. 액체 노출에는 재료 적합성 요구사항이 필요하며, aluminized라는 단어가 연료 저항성이나 연료 침전 적합성을 보장하지는 않습니다.
하부 위치의 경우 튀어 오름(splash), 내마모성 및 부착 내구성을 평가하십시오. 얇은 반사 적층재는 충격 보호재를 대체할 수 없습니다. 별도의 가드나 캐리어를 무관한 액세서리로 취급하지 말고 열 평가에 포함하십시오.
담당 차량 또는 연료 시스템 엔지니어와 함께 수용 제한치 및 측정 위치를 정의하십시오. 외벽 측정, 접착면 측정, 연료 온도 측정은 서로 다른 질문에 대한 답을 제공합니다. 검증된 계측 방법을 사용하십시오. 비공식 재료 시험의 일환으로 센서를 설치하기 위해 탱크를 개조하지 마십시오.
연료 종류 및 충전량, 외기 조건, 차량 하중, 배기 구성 및 기류를 기록하십시오. 후보재를 평가할 때 이러한 조건을 비교 가능하게 유지하십시오. 지연된 온도 피크 전에 평가가 끝나지 않도록 관련 주행, 저속 및 시동 OFF 후 기간을 포함하십시오.
제안된 차열판을 승인된 기준 조립품과 비교하십시오. 단지 차폐되지 않은 도로 주행 시험 베이스라인을 만들기 위해 필수 순정 차열판을 제거하지 마십시오. 합의된 노출 시험 후, 기록된 온도뿐만 아니라 적층재, 결합부, 가장자리, 지지대 및 이격 거리를 점검하십시오.
시험을 거친 구조에 대해서만 온도 감소 결과를 보고하십시오. 반사율 백분율이 연료 온도의 확실한 감소를 보장하는 것은 아니며, 외부 단열재를 베이퍼 록이나 연료 시스템 고장에 대한 만병통치약으로 판매해서는 안 됩니다.
탱크 재질 및 외부 마감 상태, 배기구가 보이는 조립도, 의도한 단열재 위치 및 사용 가능한 공간 정보를 전달해 주십시오. 보호 측 목표 온도, 장착 제안, 환경 노출 및 필요한 승인 기준을 추가하십시오. 알 수 없는 작동 값은 개발 항목으로 식별하십시오.
유용한 문의 예시는 다음과 같습니다: 배기 파이프와 플라스틱 연료 탱크 사이에 사용할 반사 차열재가 필요합니다. 탱크 직접 부착 방식은 아직 승인되지 않았습니다. 사용 가능한 두께, 샘플 수량 및 목표 온도가 표시된 첨부된 지지 패널 레이아웃에 대해 후보 재료의 견적을 요청합니다.
이 예시는 재료 요청과 탱크 부착 승인을 구별합니다. 반복되는 형상의 경우, BSTFLEX에서 맞춤형 다이컷 열차단 부품을(를) 지정된 윤곽 및 개구부와 함께 검토할 수 있습니다. 재료 구조, 가공 상세 사양 및 완성된 샘플이 프로젝트용으로 확인됩니다.
시트, 가공 부품 및 생산 계획에 대해서는 당사의 열차단재 및 OEM 공급 서비스를 참고하십시오. 견적이 의도한 공급 형식과 일치하도록 시제품 수량과 양산 수량을 구분하여 제공해 주십시오.
탱크 제조업체가 부착을 허용하고 정확한 외경 표면 및 사용 조건에 대해 백킹이 검증된 후에만 가능합니다. 일반적인 고온 접착제 사양이 폴리에틸렌이나 다른 탱크 폴리머와의 적합성을 보장하지는 않습니다.
무조건 감싸야 하는 것은 아닙니다. 외부 열경로를 확인하고 국소 차폐를 더 넓은 커버리지 제안과 비교하십시오. 전체를 감싸는 방식은 열교환을 변화시키고 정비나 배수를 방해할 수 있습니다. 실제 탱크 및 연료 온도 요구사항에 맞추어 레이아웃을 승인하십시오.
동등한 성능으로 간주하여 교체할 수는 없습니다. 순정 차열판은 강성, 간격 및 장착 구조에 의존할 수 있습니다. 대체품은 단순한 시트 재료뿐만 아니라 완전한 열적 및 기계적 설계에 대한 승인이 필요합니다.
확인된 외부 열 유입 문제를 해결할 수는 있지만, 확실한 해결책이 되는 것은 아닙니다. 연료 온도, 압력, 연료 특성 및 회로 내 다른 위치의 열을 평가해야 합니다. 탱크 차열재를 해결책으로 선택하기 전에 먼저 시스템을 진단하십시오.
연료 탱크 열 방패 레이아웃을 BSTFLEX로 보내세요탱크 표면, 운전 조건 및 소요 수량에 맞춰 제공됩니다. 따라서 견적서는 정의되지 않은 고온 단열재에 대한 모호한 요청 대신 적절한 재질 구조를 다룰 수 있습니다.
