현무암 및 유리섬유 팽창식 배기 패킹은 유사한 열 방출 시트 개념을 사용하지만 주된 섬유 재질은 다릅니다.두 제품 모두 텍스처드 연속 필라멘트 원사를 압축하여 컴팩트한 시트로 만들고 임시 열 반응성 스티칭으로 고정하여 제조할 수 있습니다. 승인된 초기 가열 주기 동안 스티칭은 구속 기능을 상실하고 벌크화된 섬유 구조는 소음기 내부에 제공된 공간 내에서 회복될 수 있습니다.
현무암, 유리섬유 또는 고온이라는 단어만으로는 올바른 선택을 할 수 없습니다. 배기 시스템 제조업체는 실제 섬유 등급, 원사 구조, 건조 섬유 중량, 압축된 치수, 방출 거동, 연속 사용 조건, 소음기 형상 및 전체 조립품 검증을 비교해야 합니다.
BSTFLEX는 다음을 공급합니다: 현무암 섬유 팽창식 머플러 패킹 시트그리고유리섬유 팽창형 배기 패킹 시트. 이 비교는 두 소재를 자동으로 상호 교환 가능한 것으로 여기지 않고 그 사이에서 선택하는 방법을 설명합니다.
빠른 답변: 현무암 또는 유리섬유 팽창식 배기 포장재 중 어떤 것일까요?
유효한 생산 사양이 존재하는 경우 소음기에 이미 승인된 재료를 사용하십시오.
신규 또는 수정된 배기 프로그램의 경우:
- 지정된 현무암 섬유 등급과 완제품 시트 구조가 요구되는 열적, 기계적 및 생산 조건을 충족할 때 현무암 팽창 패킹을 선택하고;
- 지정된 유리 섬유 등급과 완제품 시트 구조가 해당 요구사항을 충족할 때 유리 섬유 팽창 패킹을 선택하며;
- 동일한 치수 또는 동일한 총중량만으로 대체품을 승인하지 말고;
- 방출 온도, 연속 사용 온도 및 단기 피크 노출을 별도의 사양 필드로 유지하며;
- 반복 생산 전에 완성된 소음기에서 선택된 시트를 검증합니다.
어느 소재도 보편적으로 더 우수하지는 않습니다. 승인된 결과는 정확한 섬유, 스티칭, 패킹 수량, 유지 구조 및 배기 부하에 따라 달라집니다.
두 팽창 패킹 시트의 공통점
두 제품군 모두 섬유질 흡음 충전재가 방출된 부피에 도달하기 전에 설치를 단순화하도록 설계되었습니다.
일반적인 구조는 다음을 포함합니다:
- 텍스처라이즈드 연속 필라멘트 원사;
- 압축된 시트 형태;
- 일시적인 열 반응형 스티칭;
- 정의된 폭, 길이 및 섬유 중량;
- 승인된 초기 가열 주기에 따른 해제;
- 사용 가능한 소음기 캐비티 내에서의 벌크화된 섬유 구조 복원.
용어 self expanding exhaust packing은 이전에 압축되었던 섬유 구조의 복원을 설명합니다. 이는 재료가 더 많은 섬유를 생성하거나, 한계 없이 팽창하거나, 부족한 충전 중량을 자동으로 보정함을 의미하지 않습니다.
현무암 및 유리섬유 팽창형 패킹 간의 주요 차이점
| 비교 항목 | 현무암 팽창형 패킹 | 유리섬유 팽창형 패킹 |
|---|---|---|
| 주요 섬유 계열 | 현무암 기반 연속 필라멘트 원사 | 유리 기반 연속 필라멘트 원사 |
| 메인 제품 페이지 | 현무암 섬유 팽창형 소음기 패킹 시트 | 유리섬유 팽창형 배기 패킹 시트 |
| 섬유 사양 | 현무암 등급, 원사 구조 및 텍스처링 조건이 정의되어야 합니다 | 유리섬유 등급, 원사 구조 및 텍스처링 조건이 정의되어야 합니다 |
| 섬유 평량 | 실제 현무암 제품에 대해 확인됨 | 실제 유리섬유 제품에 대해 확인됨 |
| 방출 조건 | 실제 실 및 스티치 구조에 의해 결정됨 | 실제 실 및 스티치 구조에 의해 결정됨 |
| 연속 사용 조건 | 현무암 등급 및 전체 설치 구조 기준 | 유리섬유 등급 및 전체 설치 구조 기준 |
| 직접 대체 | 동일한 크기, 두께 또는 무게로 확립되지 않으며, 소음기 전체 검증이 필요합니다 | |
공유된 구조 원리가 기술 데이터를 동일하게 만들지는 않습니다. 온도 한계, 팽창 거동, 평량, 밀도, 음향 성능 및 수명은 별도로 확인해야 합니다.
현무암 섬유 팽창식 소음기 패킹 시트
BSTFLEX 현무암 팽창 배기 패킹 제품은 열 반응성 스티칭으로 압축 및 고정된 텍스처링 처리된 연속 필라멘트 현무암 원사를 사용합니다.
완전한 현무암 시트 사양은 다음을 식별해야 합니다:
- 현무암 섬유 등급 및 자재 참조;
- 연속 필라멘트 원사 구조;
- 텍스처링 방법 또는 공급된 원사 상태;
- 순수 섬유 평량;
- 별도로 제어되는 경우 전체 시트 평량;
- 압축된 두께 및 측정 조건;
- 시트 너비 및 롤 또는 절단 길이;
- 임시 스티칭 재료 및 패턴;
- 방출 조건 및 노출 시간;
- 연속 및 피크 작동 조건;
- 소음기당 승인된 건조 섬유 충전량;
- 절단 패턴, 심 및 겹침.
현무암 제품은 현무암 섬유 루즈 필 소음기 패킹 및 기존의 현무암 소음기 패킹 매트와 구분되어야 합니다. 루즈 필, 기존 매트 및 열 방출 시트는 서로 다른 조립 방법과 키워드 의도를 사용합니다.
유리섬유 팽창식 배기 패킹 시트
BSTFLEX 유리섬유 제품은 임시 저융점 스티칭으로 고정된 압축 시트 형태의 텍스처링 처리된 연속 필라멘트 유리 원사를 사용합니다.
완전한 유리섬유 시트 사양은 다음을 식별해야 합니다:
- 유리섬유 등급;
- 연속 필라멘트 사 구조;
- 텍스처라이징 조건;
- 순수 섬유 단위 면적당 중량;
- 시트 전체 단위 면적당 중량(해당하는 경우);
- 압축 두께 및 측정 조건;
- 시트 폭 및 길이;
- 임시 실 및 스티치 패턴;
- 해제 조건;
- 연속 및 최고 작동 조건;
- 소음기당 건식 섬유 충전량;
- 절단 패턴 및 설치 레이아웃.
모든 유리섬유 팽창 시트가 동일한 유리 등급, 해제 온도, 두께 또는 충전 중량을 사용한다고 가정하지 마십시오. 관련 데이터는 승인 대상인 정확한 제품의 데이터이어야 합니다.
해제 온도는 사용 온도와 동일하지 않습니다
이 구분은 두 재료 모두에 필수적입니다.
| 온도 분야 | 설명 내용 | 요구 정보 |
|---|---|---|
| 해제 조건 | 임시 봉합선이 구속 기능을 잃는 시점 | 온도 범위, 가열 방식, 노출 시간 및 측정 위치 |
| 연속 사용 조건 | 섬유 및 완제품 패킹 조립품의 지속적인 작동 환경 | 연속 온도, 분위기, 진동 및 관련 작동 주기 |
| 최고 노출 | 정상 작동을 초과하는 단시간의 변동 | 최고 온도, 기간, 빈도 및 측정 위치 |
섬유의 공표된 최고 온도를 실 해제 목표 온도 기준으로 사용하지 마십시오. 실 해제 온도를 설치된 패킹의 연속 정격으로 사용하지 마십시오.
엔진 출구, 타공 코어, 패킹 위치 및 외각의 온도는 다를 수 있습니다. RFQ 및 검증 기록에 측정 위치를 명시하십시오.
동일한 기준으로 섬유 중량 비교
시트 치수가 동일하다고 해서 섬유 양이 동일한 것은 아닙니다.
두 재료 모두 다음에 대해 구별하십시오:
- 건식 섬유 중량;
- 임시 스티치 중량;
- 시트 전체 중량;
- 절단 조각 중량;
- 운송 및 포장 중량.
직사각형 절단 조각의 경우:
건식 섬유 질량 = 유효 폭 × 유효 길이 × 순수 섬유 단위 면적당 중량.
폭과 길이가 미터 단위로 입력되고 단위 면적당 중량이 g/m로 표시되는 경우2, 계산된 질량은 그램(g) 단위입니다.
제시된 평량이 스티칭 또는 기타 구성 요소를 포함하는지 확인하십시오. 견적, 생산 관리 및 수입 검사에서 동일한 기준이 사용되어야 합니다.
승인된 섬유 장입량을 절단 길이로 변환
소음기에 이미 승인된 건조 섬유 장입량이 있는 경우:
절단 길이 = 요구되는 건조 섬유 질량 / (사용 가능한 시트 너비 × 섬유 전용 평량).
이 방정식은 공칭 절단 길이를 제공합니다. 다음을 설정하지 않습니다:
- 새로운 소음기를 위한 올바른 섬유 장입량;
- 필요한 이음새 또는 겹침;
- 시트가 조립 경로에 맞는지 여부;
- 재료가 한정된 캐비티에서 올바르게 방출되는지 여부;
- 또는 현무암과 유리섬유가 동일한 질량에서 동등한지 여부.
모든 다듬기, 겹침 및 성형 절단부는 승인된 생산 레이아웃에 포함되어야 합니다.
팽창비는 시험 방법에 의해 정의되어야 합니다
2배 팽창 또는 3배 팽창과 같은 진술은 시작 및 최종 조건이 정의되지 않은 경우 불완전합니다.
유용한 팽창 또는 복원 테스트는 다음을 식별해야 합니다:
- 초기 시료 치수;
- 초기 압축 두께;
- 측정 하중;
- 시료 조절;
- 가열 속도;
- 해제 온도;
- 노출 시간;
- 자유 회복 또는 구속 회복;
- 냉각 조건;
- 최종 측정 시간 및 방법.
소음기 외부에서의 자유 팽창은 제한된 패킹 캐비티 내부에서의 회복과 다를 수 있습니다. 사용 가능한 반경 방향 공간, 금속층, 고정 스크린 및 쉘 형상이 회복을 제한할 수 있습니다.
이러한 이유로, 명확하지 않은 팽창 배율만 보고 현무암 섬유(바살트)나 글라스울(파이버글라스)을 선택하지 마십시오.
소음기 형상이 재료 선택에 미치는 영향
두 제품 모두 원통형, 타원형, 트라이오발형 및 불규칙한 흡음용 소음기에 고려될 수 있지만, 절단 및 설치 레이아웃이 실제 캐비티에 맞아야 합니다.
다음 항목을 제공하십시오:
- 타공 코어 외경;
- 쉘 내경 또는 프로필;
- 유효 패킹 길이;
- 코어 편심(오프셋);
- 격벽 및 분리된 패킹 구역;
- 단부 여유 공간;
- 내부 금속층;
- 삽입 방향;
- 심 및 겹침 위치.
원형 코어의 경우:
코어 둘레 = π × 코어 외경.
이것은 초기 기하학적 기준일 뿐입니다. 최종 시트 길이는 겹침, 압축, 코어 측면 감기 및 승인된 건조 섬유 장입량에 따라서도 달라집니다.
타원형, 삼중 타원형 및 오프셋 코어 소음기
팽창식 시트는 컴팩트한 재질 형태로 인해 성형된 소음기 내부로의 삽입이 쉬울 때 유용합니다. 그러나 풀림 현상으로 인해 단단한 칸막이를 통과해 섬유가 이동하거나 모든 장애물 주변을 균일하게 채울 수는 없습니다.
샘플 승인 시 검사 항목:
- 오프셋 코어의 좁은 측면;
- 더 넓은 측면 캐비티;
- 엔드 포켓;
- 브래킷 또는 배플 근처 영역;
- 이음새 및 겹침 영역;
- 별도의 음향 챔버.
여러 개의 포장 구역에는 정해진 중량을 가진 별도의 조각이 필요할 수 있습니다. 올바른 총 섬유 질량이 올바른 분포를 증명하지는 않습니다.
코어 측면 스테인리스 스틸 울 및 유지 스크린
일부 배기 소음기는 주변 음향 섬유를 보호하기 위해 천공된 코어 옆에 스테인리스 스틸 울을 사용합니다. 별도의 유지 스크린도 패킹 조립체를 유지하는 데 도움이 될 수 있습니다.
BSTFLEX 공급 품목:
현무암 또는 유리섬유 팽창 패킹이 이러한 층을 없애준다고 가정하지 마십시오. 소음기 도면은 이러한 층이 필요한지 여부를 정의해야 합니다.
다음 수량들을 각각 별도로 유지하세요:
- 현무암 또는 유리섬유 건조 섬유 장입량;
- 스테인리스 스틸 울 질량;
- 유지 스크린 질량;
- 완성된 패킹 부피.
설치 및 최초 가열 풀림
두 재료 모두 통제된 설치 과정이 필요합니다.
- 재료를 확인하세요. 현무암 또는 유리섬유 제품 참조 번호, 로트 및 승인된 시트 사양을 확인하십시오.
- 재단된 조각의 무게를 확인하세요. 합의된 섬유 전용 또는 전체 시트 기준을 사용하십시오.
- 임시 스티칭을 유지하세요. 제품별 지침 없이 이를 제거하거나 교체하지 마십시오.
- 시트를 올바르게 배치하세요. 승인된 방향, 이음새 및 겹침을 따르십시오.
- 승인된 조립 구속구를 사용하세요. 지정되지 않은 와이어, 테이프 또는 접착제는 풀림을 방해할 수 있습니다.
- 냉간 조립 상태를 확인하세요.포장된 코어는 통제되지 않는 다듬기나 과도한 힘 없이 쉘 안으로 들어가야 합니다.
- 배기 조립을 완료하십시오.필요한 라이너, 스크린, 드레인 및 가스 통로를 제자리에 유지하십시오.
- 승인된 초기 가열 절차를 적용하십시오.범용 유휴 시간 또는 개방형 화염 방식을 사용하지 마십시오.
- 개발 중 비산을 확인하십시오.안전하게 냉각된 후 합의된 샘플을 검사하거나 승인된 다른 방법을 사용하십시오.
냄새, 연기 또는 배기음의 변화는 섬유 비산의 합격 기준이 아닙니다. 문서화된 절차를 사용하십시오.
적용 분야
현무암 및 유리 섬유 팽창 시트는 다음에 사용되는 승인된 흡음 소음기에 대해 평가될 수 있습니다:
- 모터사이클 배기 시스템;
- ATV 및 UTV 소음기;
- 모토크로스 및 레이싱 배기 장치;
- 자동차용 퍼포먼스 머플러;
- 대형 디젤 배기 시스템;
- 발전기 배기 소음기;
- 산업용 엔진 소음기;
- 건설 및 농업용 장비;
- 건식 선박 배기 소음기;
- 맞춤형 OEM 배기 프로그램.
적용 분야 이름만으로는 적합성을 증명할 수 없습니다. 실제 재료 등급, 충전량, 비산 공정 및 작동 조건을 승인받아야 합니다.
섬유질 머플러 충전재를 DPF, 촉매, SCR 기판, 습식 배기 워터록 또는 음향 섬유를 담도록 설계되지 않은 다른 부품에 설치하지 마십시오.
OEM 샘플 승인
현무암과 유리 섬유를 비교할 때 가능한 한 다른 변수를 일관되게 유지하고 피할 수 없는 모든 차이점을 기록하십시오.
샘플 승인 기록에는 다음이 포함되어야 합니다:
- 섬유 재료 및 등급;
- 사 구조;
- 섬유 전용 면밀도;
- 완제품 시트 중량;
- 압축 두께;
- 임시 스티칭;
- 절단 치수;
- 건조 섬유 충전량;
- 이음새 및 겹침;
- 코어 측 금속 층;
- 초기 가열 절차;
- 비산 후 분포;
- 사운드 테스트 조건;
- 필요한 경우 압력 손실 또는 배압 결과;
- 합의된 작동 시험 후 유지력.
성공적인 상온 조립은 단지 자재를 설치할 수 있다는 것을 증명할 뿐입니다. 올바른 이형, 음향 성능 또는 내구성을 증명하는 것은 아닙니다.
수입 검사
| 검사 항목 | 현무암 시트 | 유리섬유 시트 |
|---|---|---|
| 재질 식별 | 승인된 현무암 제품 및 섬유 기준 | 승인된 유리섬유 제품 및 유리 등급 |
| 치수 | 폭, 길이 및 절단 프로파일 | 폭, 길이 및 절단 프로파일 |
| 압축 두께 | 합의된 조건 하에서 측정 | 합의된 조건 하에서 측정 |
| 중량 | 사양에 따른 섬유 전용 또는 전체 시트 값 | 사양에 따른 섬유 전용 또는 전체 시트 값 |
| 스티칭 | 올바른 실, 패턴 및 상태 | 올바른 실, 패턴 및 상태 |
| 상태 | 허용되지 않는 오염, 습기 또는 손상 없음 | 허용되지 않는 오염, 습기 또는 손상 없음 |
| 식별 | 부품 번호, 리비전 및 로트 참조 | 부품 번호, 리비전 및 로트 참조 |
비용 및 공급 형식
제곱미터당 가격뿐만 아니라 허용된 소음기당 비용을 기준으로 두 소재를 비교하세요.
포함 항목:
- 시트 가격;
- 사용 가능한 절단 수율;
- 절단 및 칭량 인건비;
- 설치 시간;
- 초기 열처리 컨디셔닝;
- 검사 및 테스트;
- 스크랩 및 불량품;
- 포장 및 운임;
- 필요한 재작업.

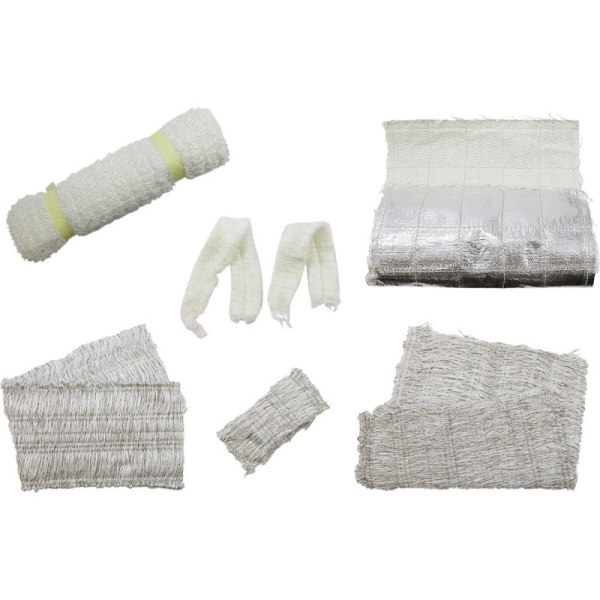

BSTFLEX는 적합한 프로젝트를 위해 롤 소재, 표준 시트, 사전 절단된 직사각형 및 맞춤형 성형 부품을 공급할 수 있습니다. 포장에는 부품 번호 라벨, 바코드, 개별 백, 자체 브랜드(PB) 아트워크 및 지정된 상자 수량이 포함될 수 있습니다.
도면 및 샘플 기반 공급을 원하시면 다음을 방문하세요: OEM 배기 소음기용 머플러 패킹 제조업체.
견적 요청서(RFQ)에 포함해야 할 사항
| RFQ 항목 | 제공해야 할 정보 |
|---|---|
| 선호 소재 | 현무암 섬유, 글라스 훌 또는 비교 샘플 요청 |
| 소음기 형상 | 코어 외경, 쉘 프로필, 충전 길이, 격벽 및 삽입 경로 |
| 시트 사양 | 너비, 길이, 압축 두께 및 재단 프로필 |
| 섬유 수량 | 섬유 전용 단위 면적당 중량 또는 승인된 건조 투입량 |
| 해제 조건 | 온도, 시간 및 컨디셔닝 방법에 필요한 데이터 |
| 작동 조건 | 연속 및 최고 온도, 측정 위치, 진동 및 가스 유량 정보 |
| 이탈 방지 구조 | 스틸 울, 코어 슬리브, 스크린 또는 기타 승인된 레이어 |
| 검증 | 출하 검사, 음향 시험, 내구성 시험 및 기타 승인 요건 |
| 상업적 요건 | 시제품 수량, 연간 수요량, 라벨 및 포장 |
자주 묻는 질문
현무암 팽창형 배기 패킹이 글라스 훌보다 더 우수한가요?
항상 그렇지는 않습니다. 실제 소음기에 맞춰 정확한 섬유 등급, 시트 구조, 열 조건, 패킹 수량, 설치 공정 및 검증 결과를 비교해야 합니다.
현무암 팽창형 패킹이 글라스 훌보다 더 많이 팽창하나요?
두 소재 모두 보편적으로 적용되는 팽창비는 없습니다. 복원력은 실 구조, 압축률, 바느질 방식, 가열 조건 및 내부 공간에 따라 달라집니다.
동일한 시트 중량에서 현무암이 글라스 훌을 대체할 수 있나요?
시트 중량이 같다고 해서 동일한 성능이 증명되는 것은 아닙니다. 섬유 소재, 단위 면적당 중량 기준, 부피 복원력, 열적 특성 및 설치 후 분배 상태를 검토해야 합니다.
두 제품 모두 열반응성 실을 사용하나요?
해당 BSTFLEX 제품군에는 임시 열반응성 실이 사용되지만, 정확한 실 사양 및 해제 조건은 각 완성된 시트별로 확인해야 합니다.
두 소재 모두 맞춤 재단 규격으로 공급받을 수 있나요?
예. BSTFLEX는 적합한 OEM 프로젝트에 대해 맞춤형 너비, 길이, 압축 두께, 재단 패턴, 개당 중량 및 포장을 검토할 수 있습니다.
팽창형 패킹을 사용하면 스테인리스 스틸 울이 필요 없나요?
아닙니다. 승인된 소음기 구조상 필요한 경우에는 스테인리스 스틸 울이나 이탈 방지용 스크린을 사용해야 합니다.
팽창형 패킹은 얼마나 설치해야 하나요?
해당 소음기에 승인된 건조 섬유 투입량, 섬유 전용 단위 면적당 중량 및 재단 패턴을 사용하십시오. 팽창이 부족한 소재의 양을 보충해 주지는 않습니다.
이 시트를 타원형 소음기에 사용할 수 있나요?
타원형 및 트라이 오벌(Tri-oval) 흡음 소음기에 적용 가능한지 평가할 수 있지만, 재단 패턴, 개별 패킹 영역 및 해제 후 분배 상태를 반드시 검증해야 합니다.
현무암 및 유리섬유 팽창 패킹 샘플 요청
현무암 섬유의 경우, 다음을 검토하세요. BSTFLEX Basalt Fiber Expanding Muffler Packing Sheet.
유리 섬유의 경우, 다음을 검토하세요. BSTFLEX Fiberglass Expanding Exhaust Packing Sheet.
소음기 도면, 재질 선호도, 건조 섬유 충전량, 시트 치수, 작동 조건 및 필요한 샘플 수량을 보내주세요. 기타 패킹 재료 및 공급 형태는 BSTFLEX Muffler Packing range에서 확인할 수 있습니다.
