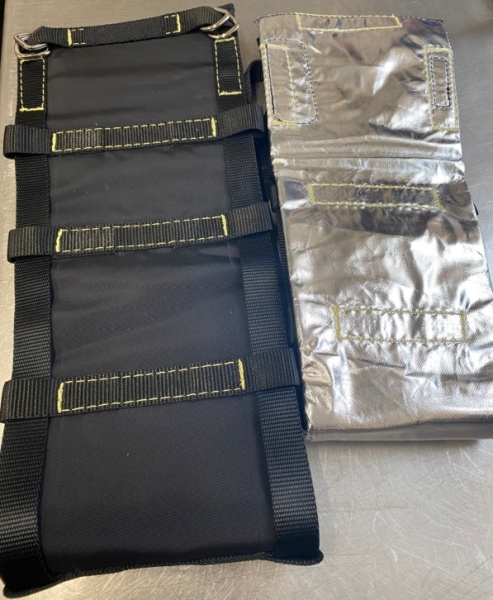

에이 터보 안전 담요 압축기 측 고장 시 봉쇄 장벽을 제공하기 위해 터보차저 압축기 하우징 주위에 설치됩니다. 올바른 설치는 단순히 하우징 주위에 담요를 감싸는 것 이상에 달려 있습니다. 블랭킷은 의도한 위치에 있어야 하고, 단단히 고정되어 있어야 하며 충전 파이프, 클램프, 브래킷, 배선 및 기타 주변 구성 요소에 간섭을 피해야 합니다.
이 가이드는 특히 BSTFLEX 터보 안전 담요. 터빈측 열 블랭킷에는 적용되지 않습니다. 프로젝트에 터빈 하우징 주변에 단열재가 필요한 경우 다음을 참조하세요. BSTFLEX 터보 열 차폐 담요 대신 범위.
설치 절차는 항상 정확한 블랭킷 및 터보차저 구성을 위해 제공된 지침을 따라야 합니다. 격리 담요는 잘못된 장착을 보상하기 위해 임시 하드웨어로 수정하거나 과도하게 늘리거나 고정해서는 안 됩니다.

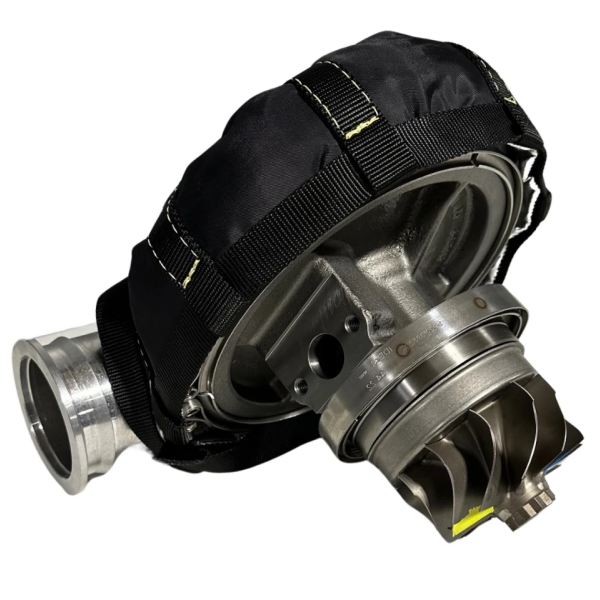

터보 안전 담요가 주변에 장착되어 있습니다. 압축기 하우징, 터빈 하우징이 아닙니다.
압축기 하우징은 압축기 휠을 둘러싸고 흡기 및 차지 공기 시스템에 연결되는 저온측 커버입니다. 안전 담요의 목적은 이 구역 주변에 강화된 격리 층을 제공하는 것입니다.
이러한 구별은 다음과 같은 이유로 중요합니다. 터보 열 담요 다른 기능을 합니다. 복사열을 줄이고 열 관리를 개선하기 위해 일반적으로 열 블랭킷이 터빈 하우징에 설치됩니다. 터보 안전 블랭킷은 압축기 측 격납용으로 설계되었습니다.
제품이 해당 목적으로 특별히 설계되고 문서화되지 않은 한 터빈 하우징 위에 안전 담요를 설치하지 마십시오.
블랭킷을 고정하기 전에 블랭킷의 모양과 치수를 실제 압축기 하우징과 비교하십시오.
다음을 확인하세요.
담요가 너무 작으면 솔기나 고정 시스템에 과도한 하중이 가해질 수 있습니다. 너무 큰 담요는 움직이거나 뭉치거나 주변 구성 요소를 방해할 수 있습니다.
하우징 형상이 담요 패턴과 일치하지 않는 경우 담요를 제 위치에 강제로 배치하지 마십시오. 맞춤형 적용의 경우 하우징 치수, 사진 또는 도면을 BSTFLEX로 보내 생산 전에 부속품을 검토할 수 있습니다.
고정 시스템을 완전히 조이지 않은 상태에서 압축기 하우징 주위에 담요를 놓습니다. 이 시험 위치를 사용하여 방향과 여유 공간을 확인하십시오.
고정하기 전에 다음을 확인하십시오.
올바른 방향을 사용하면 담요가 과도한 왜곡 없이 하우징 모양을 따라갈 수 있습니다.

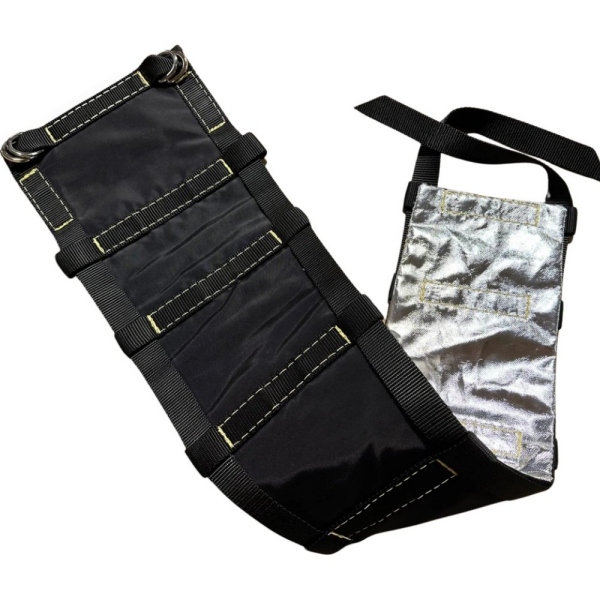

특정 담요와 함께 제공되는 고정 시스템을 사용하십시오. 디자인에 따라 스트랩, 버클, 강화된 부착 지점 또는 기타 고정 하드웨어가 포함될 수 있습니다.
목표는 차량 작동 중에 담요나 주변 구성품을 손상시키지 않고 담요를 안전하게 위치시키는 것입니다.
의도한 고정 시스템을 다음과 같은 임시 방법으로 교체하지 마십시오.
즉석에서 고정하면 담요 주변의 하중 분포가 변경될 수 있으며 보강재나 부착 지점이 손상될 수 있습니다.
모든 터보 안전 담요에 적용되는 보편적인 조임 토크나 스트랩 장력은 없습니다. 항상 더 단단하게 설치하는 것이 더 낫다고 가정하기보다는 정확한 제품에 대해 제공된 설치 지침을 사용하십시오.
공간은 설치에서 가장 중요한 부분 중 하나입니다. 블랭킷은 터보차저 시스템이나 주변 구성품을 방해하지 않고 안전하게 유지되어야 합니다.
블랭킷이 압축기 배출구 또는 충전 파이프 연결을 방해하지 않는지 확인하십시오. 파이프와 클램프는 올바르게 장착되어 접근 가능해야 합니다.
블랭킷은 압축기 흡입구를 막거나 흡입 파이프, 호스 또는 필터 연결을 방해해서는 안 됩니다.
압축기 하우징 클램프 또는 고정 밴드에 서비스 접근이 필요한지 확인하십시오. 일상적인 검사나 제거가 불가능하도록 담요를 배치하지 마십시오.
액추에이터, 연결 장치 또는 기타 움직이는 구성품이 압축기 하우징 근처에 있는 경우 담요에 닿지 않고 전체 작동 범위를 통해 움직일 수 있는지 확인하십시오.
블랭킷이 부서지거나 꼬이거나 오일 또는 냉각수 라인에 원치 않는 압력을 가하지 않도록 하십시오. 최종 체결 전에 피팅과 라우팅을 확인하십시오.
배선과 센서의 접점을 확인하세요. 진동 중에 와이어 하네스와 마찰하는 블랭킷 가장자리는 블랭킷 자체가 안전하게 유지되더라도 새로운 유지 관리 문제를 일으킬 수 있습니다.
날카로운 모서리나 마찰 지점이 있는지 브래킷, 판금 및 기타 주변 구성 요소를 검사하십시오. 지속적인 접촉은 시간이 지남에 따라 담요 외부 레이어를 손상시킬 수 있습니다.
더 많은 적용 범위가 자동으로 더 좋아지는 것은 아닙니다. 올바른 적용 범위는 블랭킷 설계와 압축기 하우징 구성에 따라 다릅니다.
적절하게 설치된 담요는 다음을 충족해야 합니다.
고정 지점에 도달하기 위해 담요를 적극적으로 늘려야 하는 경우 설치를 계속하기 전에 부속품을 검토해야 합니다.
터보 안전 블랭킷은 압축기 측 격납용으로 사용됩니다. 터빈 하우징 열 블랭킷과 혼동해서는 안 됩니다.
유사한 터보차저 제품군 내에서도 다양한 압축기 하우징의 외부 치수가 다를 수 있습니다. 제품명에만 의존하기보다는 실제 하우징 구성을 확인하십시오.
입구 위치, 출구 방향, 클램프 및 외부 기능은 모두 담요 장착에 영향을 미칩니다.
추가 와이어, 케이블 타이 또는 무작위 클램프가 담요용으로 설계된 고정 시스템을 대체해서는 안 됩니다.
블랭킷을 배치한 후 압축기 입구 및 출구 연결을 확인하십시오. 클램프는 올바르게 장착되어 접근 가능해야 합니다.
설치하기 전에 오일, 냉각수 또는 기타 누출을 수리하십시오. 해결되지 않은 기계적 문제를 덮기 위해 담요를 사용하지 마십시오.
블랭킷이 압축기 하우징과 일치하지 않는 경우 과도한 체결력은 적절한 해결 방법이 아닙니다. 담요 크기를 검토하거나 맞춤 패턴을 요청하세요.
설치 후 차량을 다시 사용하기 전에 최종 육안 및 물리적 검사를 수행하십시오.
다음 사항을 확인하세요.
제품 지침 및 적용 요구 사항에 따라 초기 작동 후 담요를 다시 검사하십시오. 움직임, 마찰 또는 고정 위치의 변화를 찾아보십시오.
지속적인 서비스 점검은 다음을 참조하세요. 터보 안전 담요 검사: 터보 섀터 담요 교체 시기.
맞춤형 압축기 하우징에는 맞춤형 블랭킷 패턴이 필요할 수 있습니다. 프로젝트 평가를 위해 가능한 한 많은 설치 정보를 제공하십시오.
| 정보 | 중요한 이유 |
|---|---|
| 터보차저 식별 | 기본 압축기 하우징 참조 제공 |
| 하우징 치수 | 담요 크기와 패턴을 결정하는 데 도움이 됩니다. |
| 선명한 사진 | 입구, 출구, 클램프 및 외부 형상을 표시합니다. |
| 데이터 그리기 또는 스캔 | 가능한 경우 맞춤형 패턴 개발 지원 |
| 주변 구성요소 | 간격 및 간섭 위험을 식별하는 데 도움이 됩니다. |
| 고정 요구 사항 | 선호하는 보존 방식을 정의합니다. |
| 주문 수량 | 샘플, OEM 및 생산 계획 지원 |
| 브랜딩 요구 사항 | OEM 또는 자사 브랜드 프로그램 지원 |
맞춤형 소싱 및 압축기 하우징 부속품에 대한 자세한 내용은 다음을 참조하십시오. 레이싱용 터보 안전 담요: 압축기 봉쇄, 부속품 및 맞춤형 공급품.
완전한 터보 보호 시스템은 차폐와 단열을 모두 사용할 수 있지만 두 제품을 상호 교환 가능한 것으로 취급해서는 안 됩니다.
프로젝트에 터빈 하우징 단열재도 필요한 경우 다음 사항을 검토하십시오. 터보 열 차폐 담요 카테고리. BSTFLEX도 관련 용품을 공급합니다. 배기열 차폐 단열재 그리고 배기 및 헤더 열 랩 더 넓은 배기 영역 열 관리를 위한 제품입니다.
귀하의 압축기 하우징이 표준 패턴과 일치하지 않는 경우 BSTFLEX는 하우징 치수, 도면, 사진 및 설치 조건을 기반으로 맞춤형 요구 사항을 검토할 수 있습니다.
견적을 요청할 때 터보차저 식별, 압축기 하우징 치수, 용도, 고정 요구 사항, 예상 주문 수량 및 OEM 또는 개인 상표 요구 사항을 제공하십시오.
맞춤형 터보 안전 담요 견적을 받으려면 BSTFLEX에 문의하세요.
터보차저 압축기 하우징 주변에 설치됩니다. 터빈 하우징 열 블랭킷과 혼동해서는 안 됩니다.
해당 제품에 명시된 체결 방식에 따라 블랭킷을 설치하세요. 잘못된 장착을 보상하기 위해 과도하게 조이지 마십시오.
임시 고정 방식이 담요용으로 설계된 고정 시스템을 대체해서는 안 됩니다. 공급되거나 승인된 고정 구성품을 사용하십시오.
압축기 흡입구 및 배출구, 파이프 클램프, 브래킷, 액추에이터 구성품, 오일 및 냉각수 라인, 배선 및 하우징 주변의 여유 공간을 확인하십시오.
BSTFLEX는 압축기 하우징 형상, 사진, 도면 및 설치 조건을 기반으로 맞춤형 크기, 구조 및 고정 요구 사항을 검토할 수 있습니다.
