머플러 패킹 스크린은 배기 소음기 내부에 음향 패킹을 포함하는 데 사용되는 기계적 유지층입니다. 유리섬유, 현무암 또는 기타 승인된 포장재를 대체하지 않습니다. 그 임무는 소음기 구조가 설계된 대로 작동하도록 허용하면서 해당 재료를 의도한 위치에 유지하도록 돕는 것입니다.
OEM 구매시에는 Sheet Size 이상으로 화면을 지정해야 합니다. 와이어 직경, 인터레이스 구조, 레이어 수, 모서리 처리, 절단 치수, 중첩 및 설치 위치는 모두 조립 중 구성 요소의 장착 및 처리 방식에 영향을 미칩니다.

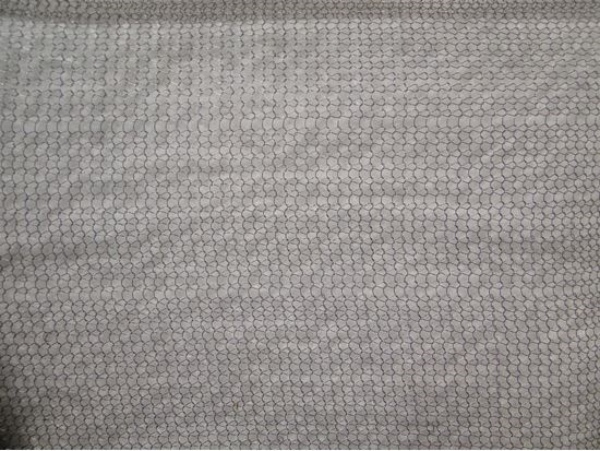

BSTFLEX 머플러 패킹 유지용 스테인레스 스틸 배기 스크린 2층 인터레이스 시트에 0.011인치 스테인리스 스틸 와이어 스트랜드를 사용합니다. 현재 표준 시트는 2개의 면이 주름진 12 × 18인치입니다. OEM 및 재포장 키트 공급을 위한 맞춤형 절단 및 포장에 대해 논의할 수 있습니다.
에이 머플러 패킹 리테이너 음향 패킹 주위에 금속 인클로저 또는 지지층을 형성합니다. 소음기 설계에 따라 다음이 도움이 될 수 있습니다.
화면 자체는 주요 음향 충전물이 아닙니다. 유리섬유 패킹을 사용하는 소음기는 여전히 지정된 유리섬유 충전재가 필요합니다. 현무암 또는 세라믹 포장 디자인에는 여전히 승인된 섬유량이 필요합니다.
단순히 유지 메쉬를 추가한다고 해서 음향 충전을 감소시키지 마십시오.
시장에서는 여러 가지 중복되는 설명을 사용합니다.
이러한 용어는 동일한 일반 기능을 설명할 수 있지만 동일한 구성을 보장하지는 않습니다.
일반 직조 철망, 편직 철망, 확장 금속 시트 및 인터레이스 다층 철망은 개구부 형상, 유연성 및 가장자리 동작이 매우 다를 수 있습니다. 구매 사양은 메쉬라는 단어에만 의존하기보다는 승인된 구성을 식별해야 합니다.
| 사양 | 현재 제품 참조 | OEM 구매 참고 사항 |
|---|---|---|
| 재료군 | 스테인레스 스틸 와이어 | 프로젝트에 정의된 등급이 필요한 경우 필요한 합금을 별도로 지정하십시오. |
| 와이어 직경 | 0.011인치 | 약 0.279mm; 생산 주문에 대해 합의된 도면 값과 허용 오차를 사용합니다. |
| 건설 | 2층 인터레이스 와이어 시트 | 외부 치수가 일치한다는 이유만으로 단일 레이어 메쉬를 대체하지 마십시오. |
| 표준 시트 크기 | 12 × 18인치 | 약 304.8 × 457.2mm; 생산 프로젝트를 위해 맞춤형 절단을 검토할 수 있습니다. |
| 가장자리 처리 | 두 개의 주름진 측면 | 사용자 정의 구성요소에 압착되는 모서리와 조립 중 방향이 지정되는 방식을 정의합니다. |
| 신청 | 머플러 및 소음기 패킹 유지 | 최종 크기와 위치는 실제 내부 소음기 구성과 일치해야 합니다. |
위의 측정항목 값은 직접적인 차원 변환입니다. 새로운 미터법 재고 크기나 추가 제조 공차를 생성하지 않습니다.
일반적인 RFQ 실수는 와이어 직경만 지정하는 것입니다.
와이어 직경 개별 와이어 가닥의 두께를 설명합니다.
개구부 기하학 와이어 구성으로 인해 생성된 공간에 대해 설명합니다.
레이어 수 화면이 하나의 레이어, 두 개의 레이어 또는 다른 정의된 구조를 사용하는지 여부를 설명합니다.
이러한 매개변수는 상호 교환 가능한 것으로 취급되어서는 안 됩니다.
동일한 와이어 직경으로 제작된 두 개의 스크린은 인터레이스, 개구부 크기 또는 레이어 배열이 다를 경우 매우 다른 봉쇄 기능을 제공할 수 있습니다.
OEM 프로젝트에 제어된 개구부가 필요한 경우 도면에 개구부 측정 방법과 허용 범위를 포함합니다. 와이어 직경만으로 개구부 크기를 추론하지 마십시오.
더 두꺼운 와이어가 자동으로 더 좋아지는 것은 아닙니다. 스테인레스 스틸 머플러 메쉬. 와이어 크기를 늘리면 다음이 변경될 수 있습니다.
따라서 승인된 와이어 직경은 스크린 구성 및 소음기 형상과 함께 고려해야 합니다.
교체 공급의 경우 기존에 승인된 스크린이나 사용하지 않은 샘플로 시작하십시오. 새로운 개발의 경우 와이어 직경을 독립적으로 선택하는 대신 전체 패킹 어셈블리에서 제안된 스크린을 시험해 보십시오.
현재 BSTFLEX 제품은 2층 인터레이스 와이어 시트.
이는 OEM 도면에 명시적으로 작성되어야 합니다. "스테인레스 스틸 메쉬"라고만 명시된 구매 주문에는 여러 가지 가능한 구성이 남아 있습니다.
사양은 다음을 식별할 수 있습니다.
공급업체가 다른 레이어 배열을 제안하는 경우 이를 구성 변경으로 간주하고 반복 생산 전에 적합성과 유지 성능을 검토합니다.
잘려진 와이어 가장자리는 삽입 중에 형성되거나 주름진 가장자리와 다르게 동작할 수 있습니다.
BSTFLEX 스크린은 현재 두 개의 압착된 측면을 사용하여 취급을 개선하고 조립 중에 시트의 가장자리를 더 깨끗하게 유지하도록 돕습니다.
맞춤형 컷의 경우 머플러 포장 메쉬, 정의:
압착으로 인해 사용 가능한 마감 너비가 변경되는 경우 원시 블랭크 치수만 지정하지 마십시오.
표준 12 × 18인치 시트는 적절한 응용 분야에 맞게 다듬을 수 있지만 OEM 절단 부품은 실제 소음기에서 개발해야 합니다.
제공:
직사각형 시트는 단순한 원통형 포장 조립체에 적합할 수 있습니다. 타원형, 계단식 또는 불규칙한 소음기는 다른 절단 패턴이 필요할 수 있습니다.
대략 원형 패킹 어셈블리의 경우 기하학적 원주는 다음을 통해 추정할 수 있습니다.
겹치기 전 스크린 랩 길이 = π × 완성된 패킹 외부 직경.
완성된 포장 어셈블리의 외부 직경이 100mm인 경우:
π × 100mm = 약 314mm.
이 값은 기본 원주에만 적용됩니다. 최종 절단 길이에는 다음이 필요할 수도 있습니다.
이 계산 예에서는 권장 오버랩 또는 최종 화면 크기를 설정하지 않습니다.
겹치는 부분이 너무 적으면 유지 레이어에 의도하지 않은 구멍이 생길 수 있습니다. 과도한 중첩은 국부적으로 더 두껍거나 더 딱딱한 영역을 만들 수 있습니다.
어셈블리 사양은 다음을 식별해야 합니다.
운영자에게 "단단하게 포장하라"고만 지시하지 마십시오. 견고함은 주관적이며 패킹 모양과 화면 기하학적 구조를 모두 변경할 수 있습니다.
고정 스크린과 스테인레스 스틸 울은 별도의 구성 요소 유형으로 유지되어야 합니다.
스틸울은 천공된 코어에 가까운 금속 섬유층으로 사용될 수 있습니다. 스크린은 포장 어셈블리 주변이나 내부에 와이어 기반 고정 구조를 제공합니다.
일부 소음기 설계에서는 두 가지를 모두 사용할 수 있습니다.
자세한 구성 비교는 다음을 참조하세요. 스테인레스 스틸 울 코어 랩과 고정 스크린 비교.
스테인레스 스크린이 추가된다고 해서 기존 스틸울 층을 제거하지 말고, 스틸울이 승인된 스크린과 동일한 차단 기능을 자동으로 제공한다고 가정하지 마십시오.

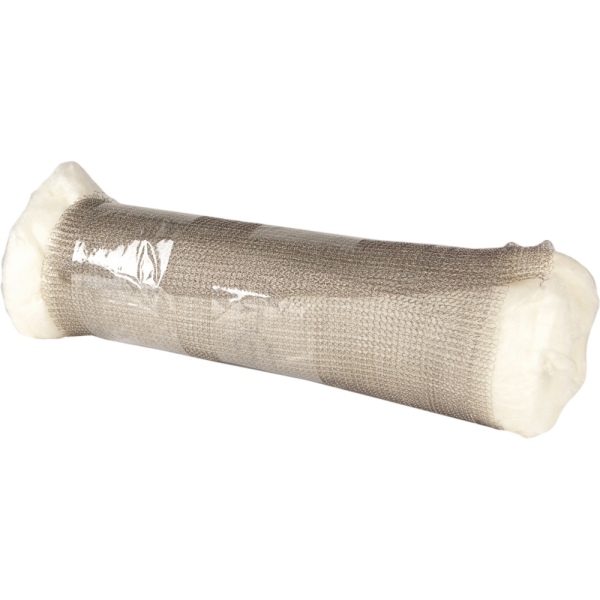

BSTFLEX 유리 섬유 머플러 포장 양말 유리 섬유 원사 충전물을 담기 위해 직조 유리 섬유 메쉬 백을 사용합니다.
그 구조는 p259와 다릅니다.
| 비교 | 스테인레스 스틸 포장 화면 | 유리 섬유 메쉬 포장 양말 |
|---|---|---|
| 주요재료 | 스테인레스 스틸 와이어 | 짠 유리 섬유 메쉬와 유리 섬유 충전재 |
| 기본 공급 형태 | 금속 고정 시트 | 포함된 포장 구성 요소 |
| 주요 음향 충전재가 포함되어 있습니까? | 아니요 | 예 |
| 주요 RFQ 차원 | 시트 또는 절단 크기, 와이어 구조 및 중첩 | 직경, 길이, 충진 중량 및 메시 구조 |
| 일반적인 구매 역할 | 별도의 고정 구성 요소 | 바로 설치 가능하거나 반제품 포장 구성 요소 |
단순히 두 제품 설명에 메시라는 단어가 포함되어 있다는 이유만으로 두 제품 설명을 서로 바꿔서 사용하지 마십시오.
스크린은 실제 포장 구조와 함께 작동해야 합니다.
BSTFLEX는 여러 가지를 제공합니다. 머플러 포장재유리 섬유, 스테인레스 스틸 울, 세라믹 섬유, 현무암 섬유 및 사전 성형 포장 구성 요소를 포함합니다.
각 스크린 프로젝트에 대해 다음을 식별하십시오.
스크린을 먼저 선택한 후 스크린에 맞게 포장 수량만 변경하지 마십시오.
추가 금속층은 공간을 차지합니다.
스크린이 음향 패킹 외부를 감싸는 경우 패킹을 의도하지 않은 압축 상태로 만들지 않고 완성된 어셈블리가 쉘 내부에 여전히 맞는지 확인합니다.
원통형 어셈블리의 경우:
완성된 스크린 엔벨로프 ≒ 포장된 구성 요소 외부 직경 + 스크린 기여도.
실제 기여도는 와이어 구성, 레이어 수, 중첩 및 로컬 가장자리 처리에 따라 달라집니다. 와이어 직경만 완성 직경의 증가와 동일하다고 가정하지 마십시오.
여유 공간이 제한된 곳에서 실제 조립을 시험해 보십시오.
에이 머플러 재포장 화면 포장을 담는 데 도움이 될 수 있지만 정확한 포장 양을 설정하지는 않습니다.
다음 사양을 별도로 유지하십시오.
기존 패킹이 너무 느슨하거나 조밀한 경우 스크린을 추가해도 기본 충진 사양이 자동으로 수정되지 않습니다.
반복 조립의 경우 사전 절단된 스크린을 사용하면 라인 측 측정 및 트리밍을 줄일 수 있습니다.
맞춤형 절단 사양에는 다음이 포함될 수 있습니다.
여러 소음기 모델이 동일한 스크린 재료를 사용하지만 절단 크기가 다른 경우 승인된 각 절단에 별도의 완성 부품 번호를 할당하십시오.
| 구매 옵션 | 고객사에서 근무 | 주요 비용 요소 |
|---|---|---|
| 표준 시트 | 설치를 측정하고 다듬고 식별하고 준비합니다. | 시트 가격, 인건비 절감, 절단 및 검사. |
| 미리 자른 직사각형 | 위치를 지정하고 겹쳐서 설치합니다. | 부품 가격, 치수 공차 및 포장. |
| 맞춤형 화면 | 오리엔테이션 및 최종 조립. | 절단 방법, 복잡성, 수율 및 주문 수량. |
| 키트 구성품 | 승인된 다른 재포장 부품을 사용하여 설치하십시오. | BOM 제어, 포장, 라벨 및 구성 요소 일치. |
시트당 가격만 비교하는 것이 아니라 허용되는 소음기당 비용을 비교하세요.
스테인레스 스틸 메쉬의 절단물은 도면에서 명시적으로 다른 용도로 사용하도록 승인하지 않는 한 생산 스크랩입니다.
단순히 낭비를 줄이기 위해 포장 어셈블리 주위에 작은 남은 조각을 추가하지 마십시오. 여분의 겹침과 불규칙한 금속 조각으로 인해 국지적 강성, 두께 및 조립 맞춤이 변경될 수 있습니다.
반복 주문의 경우 필요한 완성 부품 치수를 기준으로 절단 레이아웃을 최적화하십시오.
공급업체는 다음을 검토할 수 있습니다.
| 검사항목 | 확인해야 할 사항 |
|---|---|
| 물질적 정체성 | 지정된 경우 승인된 스테인리스 재료 참조. |
| 와이어 직경 | 승인된 직경 및 측정 방법. |
| 건설 | 2레이어 또는 기타 승인된 인터레이스 구조를 수정하세요. |
| 완성된 치수 | 도면에 따른 너비, 길이 및 맞춤형 프로파일. |
| 가장자리 | 주름이 있거나, 접혀 있거나, 잘린 부분이 있는 구성을 수정하세요. |
| 조각 상태 | 의도하지 않은 왜곡, 심한 걸림 또는 이물질이 없습니다. |
| 신분증 | 필요한 경우 부품 번호, 도면 개정 및 로트 참조. |
| 포장 | 배송 중 부품 수, 라벨 및 보호를 수정하십시오. |
생산 주문 전에 공차 및 샘플링 방법에 동의하십시오. 기존 공칭 제품 값은 해당 공차가 별도로 확인되지 않는 한 제조 공차로 해석되어서는 안 됩니다.
스크린 샘플은 실제 음향 패킹, 코어 및 쉘을 사용하여 평가되어야 합니다.
기록:
소리나 배압이 프로젝트 검증의 일부인 경우 합의된 절차에 따라 전체 머플러를 사용하여 해당 속성을 테스트하십시오. 화면 사양만으로는 결과를 확정할 수 없습니다.
아니요. 스크린은 고정 부품입니다. 음향 패킹은 자체 무게, 밀도 및 설치 사양을 갖춘 별도의 재료로 유지됩니다.
아니요. 스크린 메쉬는 인터레이스 와이어로 만들어집니다. 스테인레스 스틸 울은 금속 섬유 소재입니다. 일부 머플러는 두 가지를 모두 다른 위치에서 사용합니다.
현재 BSTFLEX 제품은 적합한 용도에 맞게 트리밍할 수 있도록 설계되었습니다. 반복적인 OEM 조립의 경우 작업자가 모든 스크린을 개별적으로 측정할 필요가 없도록 완성된 절단 크기를 지정하십시오.
현재 제품 사양에는 0.011인치 스테인리스 스틸 와이어 가닥(약 0.279mm)이 나열되어 있습니다. 생산 수량 주문 시 현재 도면 및 구매 사양을 확인하세요.
주름진 가장자리는 취급 및 삽입을 위해 더욱 제어된 마감 가장자리를 제공합니다. 맞춤형 구성요소의 경우 압착이 필요한 가장자리와 가장자리 성형 후 마감된 크기를 식별합니다.
BSTFLEX는 도면, 소음기 치수 또는 샘플을 기반으로 맞춤형 절단 크기, 포장 및 OEM 스크린 요구 사항을 검토할 수 있습니다. 재료 및 구성 요구 사항은 견적 및 샘플 승인 중에 확인되어야 합니다.
다음으로 시작하세요. 머플러 패킹 유지를 위한 BSTFLEX 스테인레스 스틸 배기 스크린. 필요한 와이어 사양, 스크린 구성, 완성 치수, 가장자리 처리 및 주문 수량을 보내십시오.
또한 가능한 경우 천공된 코어 치수, 포장재, 포장된 외부 치수 및 의도된 중복을 제공하십시오. 맞춤형 유리섬유, 현무암 또는 스테인리스 스틸 울 패킹과 스크린을 결합한 프로젝트의 경우 BSTFLEX OEM 머플러 포장 제조 서비스.
