빠른 답변: 압축기 커버가 아닌 터빈 하우징을 측정하십시오. 하우징 둘레와 커버 너비를 기록한 다음 입구, 출구, 웨스트게이트 배치, 액추에이터 움직임, 체결 접근성 및 주변 여유 공간을 문서화하십시오. 터보 모델명이나 T3/T4/T6 이름은 유용하지만 맞춤형 블랭킷 패턴을 승인하기에는 충분하지 않습니다.
신뢰할 수 있는 맞춤형 터보 블랭킷 프로젝트는 다른 사람이 각 치수가 어디에서 측정되었는지 짐작할 필요 없이 이해할 수 있는 측정 패키지로 시작됩니다. 가장 유용한 패키지는 라벨이 붙은 치수, 설치된 사진, 터보차저 식별 정보 및 단열해야 하는 영역에 대한 명확한 설명을 결합한 것입니다.
이 가이드는 터빈 하우징 열 블랭킷에 대한 이러한 세부 정보를 수집하는 방법을 설명합니다. 압축기 측 격리 블랭킷에는 적용되지 않습니다. 사용 가능한 재질 및 표준 패턴 제품군은 BSTFLEX turbo heat shield blanket range에서 확인하십시오.

배기로 구동되는 터빈 하우징(일명 핫 사이드)을 측정하십시오. 이것은 배기 매니폴드 및 하류 배기 연결부에 연결된 하우징입니다. 블랭킷 크기로 압축기 커버의 외경을 사용하지 마십시오.
치수를 기록하기 전에 사진에서 다음 구성 요소를 식별하십시오:
블랭킷은 설치에 필요한 여유 공간, 움직임 및 접근성을 유지하면서 의도한 터빈 하우징 영역을 덮어야 합니다.
초기 장착 검토를 위해 터보차저 식별 정보와 함께 최소한 다음 측정값과 사진을 제공해 주세요.
| 항목 | 기록할 내용 | 필요한 이유 |
|---|---|---|
| 터보 식별 정보 | 가능한 경우 제조업체, 모델, 부품 번호 및 터빈 하우징 참조 번호. | 문의 내용을 기존 패턴 및 알려진 하우징 변형과 비교하는 데 도움이 됩니다. |
| 하우징 둘레 | 플랜지 및 관련 없는 브래킷을 제외한 메인 터빈 하우징 본체의 둘레. | 블랭킷이 하우징을 감싸야 하는 범위를 설정합니다. |
| 커버 너비 | 덮여야 할 하우징 영역의 너비로, 의도된 블랭킷 경계 사이에서 측정됩니다. | 블랭킷 깊이와 가장자리 위치를 정의하는 데 도움이 됩니다. |
| 입출구 형상 | 플랜지 또는 V-밴드 유형, 방향, 외부 외형 및 정비 접근 요구 사항. | 패턴과 고정부가 연결부나 클램프를 방해하는 것을 방지합니다. |
| 웨이스트게이트 배치 | 내부 또는 외부 웨이스트게이트; 해당하는 경우 액추에이터 본체, 브래킷, 로드 및 레버 위치. | 클리어런스 컷아웃 또는 수정된 가장자리가 필요한지 여부를 결정합니다. |
| 사용 가능한 간격 | 배관, 전선, 차체, 브래킷, 실드 및 가동 부품과의 최소 틈새. | 제안된 단열재 두께와 고정 방식이 안전하게 들어맞을 수 있는지 확인합니다. |
| 설치 사진 | 전체, 흡기 측, 배기 측, 액추에이터 측 및 상단 뷰(유용한 경우 자 또는 스케일 포함). | 개별 치수만으로는 파악할 수 없는 형상 및 주변 제약 조건을 보여줍니다. |
| 적용 경계 | 단열할 영역과 덮지 않거나 접근 가능한 상태로 유지해야 하는 부품을 표시합니다. | 블랭킷 경계를 추정에 맡기는 대신 실제 설계 목표를 정의합니다. |

형상과 접근성에 맞는 도구를 사용하십시오:
터보차저와 인접한 배기 부품이 완전히 냉각될 때까지 측정하지 마십시오. 장비 정비 절차를 따르고 설치 구역에서 작업하기 전에 예상치 못한 엔진 시동을 방지하십시오.
터보차저 제조사, 전체 모델 및 부품 번호를 기록하십시오. 가능한 경우 식별판, 주조 마크 또는 하우징 참조 번호도 촬영하십시오.
이 정보가 중요한 이유는 하나의 터보 패밀리에도 서로 다른 터빈 하우징, 웨이스트게이트 배치, 배출구 연결 또는 면적비 옵션이 제공될 수 있기 때문입니다. 압축기 모델만으로는 설치에 사용된 핫사이드 하우징을 식별하지 못할 수 있습니다.
차량 또는 장비 응용 분야의 경우 다음도 명시하십시오:
주변 부품을 제거하기 전에 사진을 찍으십시오. 설치된 상태의 뷰는 터보차저를 작업대에 놓았을 때 사라질 수 있는 제약 조건을 보여줍니다.
권장되는 뷰는 다음과 같습니다:
화살표나 라벨을 사용하여 핫사이드, 가동 부품, 정비용 패스너 및 제안된 블랭킷 경계를 식별하십시오. 스케일이 중요한 경우 촬영 중인 기능과 동일한 평면에 자를 놓으십시오.
터빈 하우징의 본체 주위에 유연한 줄자를 감습니다. 블랭킷이 감쌀 하우징 영역에 줄자를 유지하십시오. 승인된 설계에서 해당 위치를 특별히 덮도록 요구하지 않는 한, 압축기 커버, 흡기 플랜지, 배기 플랜지, V-밴드 클램프, 액추에이터 브래킷 또는 관련 없는 배관은 포함하지 마십시오.
접근이 제한되어 직접 읽을 수 없는 경우:
모든 치수 옆에 단위를 적으세요. 밀리미터, 인치, 지름 또는 둘레로 해석될 수 있는 레이블 없는 숫자를 제출하지 마세요.
둘레는 하우징 주변의 거리입니다. 지름은 원형 단면을 가로지르는 직선 치수입니다. 둘은 상호 교환할 수 없습니다. 둘 다 제공되는 경우 각각에 레이블을 지정하고 어디서 측정되었는지 표시하세요.

블랭킷이 커버해야 하는 터빈 하우징 영역의 좌우 너비를 측정하세요. 이 치수는 터보차저 전체 너비를 포함하는 것이 아니라 의도한 블랭킷 가장자리에서 멈추어야 합니다.
승인된 설계의 일부로 겹치는 모서리가 필요한 경우가 아니라면 압축기 커버와 중앙 하우징은 제외하십시오. 또한 사용 가능한 너비를 변경하는 플랜지, 클램프, 보스 또는 브래킷을 모두 식별하십시오.
불규칙한 주택의 경우 너비를 둘 이상 제공하세요:
터빈 입구와 출구가 볼트 플랜지, V-밴드 연결부 또는 기타 방식을 사용하는지 표시합니다. 방향을 기록하고 블랭킷을 설치한 후에도 접근 가능한 상태로 유지해야 하는 클램프나 패스너를 나타냅니다.
V-밴드 출구의 경우 클램프 위치와 패스너에 닿는 데 필요한 공간을 포함합니다. 분할형 또는 트윈 스크롤 하우징의 경우, 입구 형상과 블랭킷 경계에 영향을 미치는 중앙 칸막이 또는 매니폴드 배치를 표시합니다.
입구 또는 출구 형상으로 인해 사용 가능한 고정 경로가 변경되는 경우, 하우징 둘레와 너비만으로 블랭킷을 승인해서는 안 됩니다.
내부 웨이스트게이트 하우징은 액추에이터 로드와 터빈측 레버가 블랭킷, 앵커, 스프링 또는 레이싱 와이어에 닿지 않고 움직여야 하므로 추가 정보가 필요합니다.
제공 항목:
사진이나 도면에 이 세부 사항들을 표시하십시오. 모든 T25/T28, T3 또는 T4 내부 웨이스트게이트 하우징이 동일한 컷아웃을 사용한다고 가정하지 마십시오.
맞춤형 패턴은 설계상 필요한 여유 공간을 제공해야 합니다. 배송 후 완성된 표준 담요를 자르는 것은 불확실한 피팅에 대한 기본 해결책으로 취급되어서는 안 됩니다.
외부 웨이스트게이트의 경우 액추에이터가 터빈 하우징에 장착되지 않을 수 있지만, 주변 배관으로 인해 여전히 블랭킷 가장자와 하드웨어 경로가 제한될 수 있습니다.
웨이스트게이트 분기, 인접한 매니폴드 튜브, 클램프, 센서 벙 및 모든 지지 브래킷을 보여주세요. 블랭킷이 웨이스트게이트 인출부 앞에서 멈춰야 하는지 아니면 인접한 배관에 별도의 단열 부품이 사용되는지 확인하세요.
터보 블랭킷은 터빈 하우징을 덮습니다. 주변 배기 시스템의 모든 매니폴드 분기, 웨이스트게이트 파이프 또는 다운파이프를 단열한다고 가정해서는 안 됩니다.
터빈 하우징과 주변 부품 사이의 가장 작은 틈새를 측정하십시오. 설계가 들어맞을지 검토할 때 예상되는 블랭킷 두께를 포함시키십시오.
중요한 간격 위치는 다음을 포함할 수 있습니다:
기존 금속 방열판을 그대로 유지하는 경우 위치 및 장착 세부 정보를 입력하세요. Turbo Blanket vs Heat Shield(터보 블랭킷 vs 방열판) 아티클에서 유연한 블랭킷과 금속 방열판의 장착 확인 사항이 서로 다른 이유를 설명합니다.
커스텀 터보 블랭킷 도면에는 덮어야 하는 부위와 개방해 두어야 하는 부위가 모두 표시되어야 합니다.
다음 부위를 표시하세요:
이는 서비스 및 움직임 요구 사항을 정의하지 않고 단순히 '최대 커버리지'를 요청하는 것보다 훨씬 유용합니다.
장착성은 소재 구조와 완전히 분리될 수 없습니다. 더 두꺼운 단열 패키지는 더 많은 공간을 차지하거나, 가장자리 위치를 변경하거나, 수정된 고정 배치를 요구할 수 있습니다.

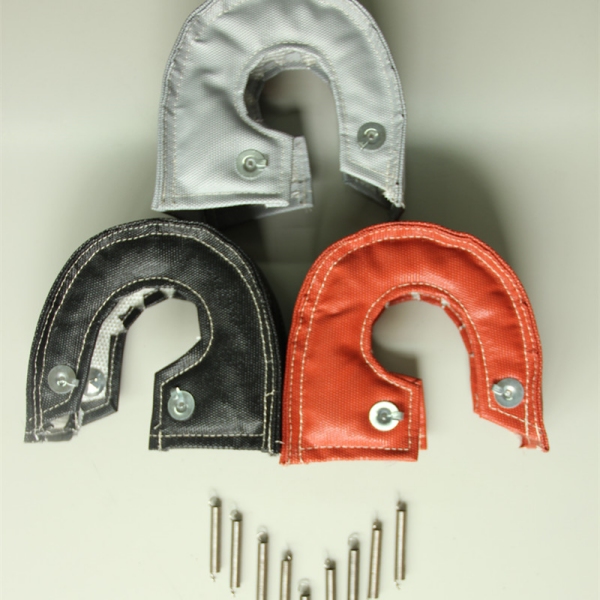

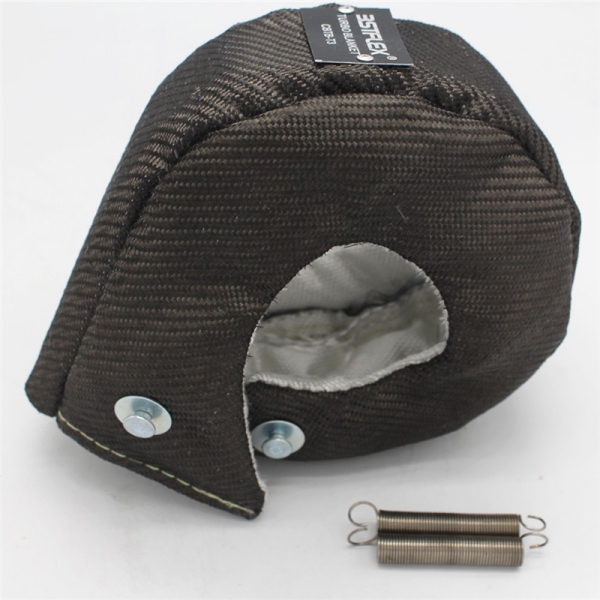

BSTFLEX 외피 옵션은 다음과 같습니다:
옵션인 엠보싱 금속 호일 층은 필요한 금속 등급, 두께, 엠보싱 패턴, 위치 및 커버리지에 따라 검토할 수도 있습니다. 이 옵션은 알루미늄 코팅 직조 원단 외피와는 별개입니다.
실리콘 코팅 구조의 경우 다음을 참조하세요: Silicone Coated Turbo Blankets: Outer-Cover Temperature vs Turbine-Side Insulation. 외피 소재는 내부 단열재, 가장자리 구조, 실, 고정 장치와 함께 지정해야 합니다.
전문적인 CAD 도면은 유용하지만 첫 번째 검토 시 항상 요구되는 것은 아닙니다. 추적 가능한 치수와 일치하는 사진이 포함되어 있다면 명확하게 표시된 스케치만으로도 충분할 수 있습니다.
모든 실측 도면에는 다음 내용이 포함되어야 합니다:
하나의 사진에 레이블이 없는 여러 개의 화살표를 배치하지 마십시오. A, B, C, D와 같은 참조 기호를 사용한 다음, 각 치수를 별도의 표에 정의하십시오.
| 추천 참조 | 측정 | 정의 방법 |
|---|---|---|
| A | 터빈 하우징 둘레 | 선택한 메인 하우징 경로를 따른 거리(별도 언급이 없는 한 플랜지 제외). |
| B | 필요한 커버 너비 | 제안된 블랭킷 가장자리 경계 사이의 거리. |
| C | 웨이스트게이트 위치 | 식별된 하우징 기준점에서 액추에이터 링크 또는 필요한 컷아웃 중심까지의 거리. |
| D | 최소 설치 여유 공간 | 단열재를 설치하기 전 명시된 부품에서의 사용 가능한 가장 작은 간격. |
| E | 입구 또는 출구 접근성 | 플랜지, 클램프 또는 정비 패스너 주위에 필요한 여유 공간. |
| 사진 | 보여주어야 할 내용 |
|---|---|
| 전체 설치 상태 | 터보차저 위치 및 주변 엔진, 차량 또는 장비 부품. |
| 터빈 하우징 클로즈업 | 메인 하우징 프로필 및 둘레 측정에 사용되는 경로. |
| 측면 뷰 | 하우징 너비, 센터 하우징, 출구 및 제안된 블랭킷 가장자리. |
| 웨이스트게이트 뷰 | 액추에이터, 브래킷, 로드, 레버 및 필요한 움직임 여유 공간. |
| 연결부 뷰 | 입구, 출구, 클램프, 플랜지 및 정비 패스너 접근성. |
| 여유 공간이 제한된 영역 | 배선, 전선, 브래킷, 실드 또는 차체 패널까지의 가장 작은 간격(가능한 경우 스케일 포함). |
터빈 측 열 블랭킷은 핫사이드 하우징 주변에 선택됩니다. 컴프레서 커버 측정값은 필요한 블랭킷 패턴을 결정하지 못합니다.
T3, T4 및 T6 이름은 제품군을 정리하는 데 도움이 되지만, 동일 제품군 내의 하우징은 다를 수 있습니다. 실제 하우징 치수와 설치를 확인하세요.
줄자가 어느 부위를 지났는지 정확히 명시하십시오. 한쪽 둘레에는 플랜지가 포함되어 있고 다른 쪽에는 포함되어 있지 않다면 공급업체가 치수를 확실하게 비교할 수 없습니다.
치수 유형과 단위를 레이블로 지정하세요. 측정 단위가 없는 숫자는 잘못된 패턴을 초래할 수 있습니다.
연결 장치의 정지된 사진만으로는 필요한 작동 범위를 정의할 수 없습니다. 메커니즘을 보여주고 유지해야 할 간격을 식별하십시오.
작업대 측정은 하우징을 설명할 수는 있지만 설치된 간극, 하드웨어 접근성 또는 주변 부품을 설명하지 못할 수 있습니다. 가능한 경우 설치된 사진을 포함하십시오.
한 가지 단열 구조에 대해 승인된 패턴이라도 두께나 레이어 배열이 변경되면 재검토가 필요할 수 있습니다.
실제 하우징과 주변 장치가 패턴 요구 사항을 충족하는 경우 표준 T25/T28, T3, T3/T4, T4 또는 T6 패턴이 적합할 수 있습니다. 다음과 같은 경우에는 맞춤형 패턴을 고려해야 합니다:
The BSTFLEX OEM 및 맞춤형 터보 블랭킷 가이드는 광범위한 소재, 샘플링, 브랜딩 및 생산 요구 사항을 설명합니다.
측정값은 설계 입력이며, 설치된 샘플은 장착 적합성 확인입니다.
샘플 승인 중에 다음 사항을 확인하세요:
승인된 패턴 리비전을 기록하고 설치된 샘플을 촬영합니다. 시험 장착 중에 이루어진 모든 수정 사항은 반복 생산 전에 통제 도면에 반영되어야 합니다.
| RFQ 섹션 | 제공해야 할 정보 |
|---|---|
| 터보차저 | 제조업체, 모델, 부품 번호, 하우징 참조 및 정품 또는 애프터마켓 여부. |
| 장비 | 차량, 엔진, 선박용 엔진, 발전기, 산업용 기계 또는 기타 용도. |
| 치수 | 하우징 둘레, 커버 너비, 웨이스트게이트 위치 및 최소 여유 공간(단위 포함). |
| 설치 | 사진, 입출구 구성, 액추에이터 세부 정보, 클램프, 라인 및 서비스 요구사항. |
| 적용 범위 | 단열할 표시된 구역 및 접근 가능하거나 덮이지 않은 상태로 유지되어야 하는 부품. |
| 열 조건 | 알려진 연속 및 피크 조건, 측정 위치 및 가능한 경우 보호 대상 부품 목표. |
| 구조 | 외부 커버, 내부 단열 요구사항, 보강재, 가장자리, 실 및 체결 선호도. |
| 엠보싱 처리된 금속 호일 | 필요 여부; 금속 등급, 두께, 엠보싱, 위치 및 정의된 경우 커버리지. |
| 상업적 요구사항 | 샘플 수량, 초기 주문, 반복 수요, 로고, 라벨, 포장 및 필수 문서. |
가장 일반적인 시작 치수는 터빈 하우징 둘레와 덮을 영역의 너비입니다. 완전한 피팅 검토에는 웨이스트게이트 위치, 입출구 형상, 설치 여유 공간 치수가 필요할 수도 있습니다.
신규 피팅의 경우 실제 터빈 하우징과 설치 상태를 측정하십시오. 기존 블랭킷을 참조 샘플로 제공할 수는 있지만, 그 치수만으로는 새 프로젝트에 적합한 피팅, 재질 또는 커버리지인지 증명할 수 없습니다.
플랜지 또는 패밀리 이름은 시작 참조용으로만 사용하십시오. 패턴을 승인하기 전에 터빈 하우징 치수, 웨이스트게이트 배열 및 사용 가능한 공간을 확인하십시오.
정의된 하우징 기준점에 상대적인 액추에이터, 브래킷, 로드 및 터빈 측 레버를 문서화하고, 움직임 및 블랭킷 여유 공간에 필요한 전체 영역을 식별하십시오.
사진은 형상과 제약 조건을 검토하는 데 유용하지만, 복잡성과 필요한 정확도에 따라 라벨이 지정된 치수, 도면, 물리적 샘플 또는 터보차저 자체가 필요할 수 있습니다.
기본적인 하우징 형상은 동일할 수 있으나, 단열 두께, 보강재 또는 층 구성의 변경은 피팅에 영향을 줄 수 있습니다. 제안된 각 구조는 사용 가능한 여유 공간에 대해 검토되어야 합니다.
BSTFLEX에 터보차저 식별 정보, 라벨이 지정된 치수, 설치된 사진, 열 보호가 필요한 영역을 보내주십시오. 웨이스트게이트 배열, 사용 가능한 여유 공간, 선호하는 외장 재질 및 예상 주문 수량을 포함하십시오.
OEM 및 자체 브랜드(PB) 프로젝트의 경우 필수 로고, 라벨, 포장, 샘플 승인 기준 및 생산 문서도 제공하십시오. 명확한 측정 기준을 통해 샘플 제작 전에 제안된 패턴, 재질 및 체결 방식을 검토할 수 있습니다.
