배기 벨로우즈 및 유연 배기 파이프용 편직 철망

편직 철망은 진동, 열팽창, 반복적인 움직임 및 기계적 접촉을 견뎌야 하는 배기 벨로우즈, 연질 배기 파이프, 배기 분리 장치 및 기타 연질 배기 연결 어셈블리에 널리 사용됩니다.

직조 와이어 메쉬나 기존의 편조 스테인리스 스틸 슬리브와 달리, 니트 와이어 메쉬는 연속적인 스테인리스 스틸 와이어 루프로 구성됩니다. 이러한 루프 구조 덕분에 메쉬는 압축, 신축이 가능하고 곡면을 따라 밀착되며 배기 부품의 움직임에 맞춰 유연하게 변형될 수 있어 딱딱한 구속력을 갖지 않습니다.

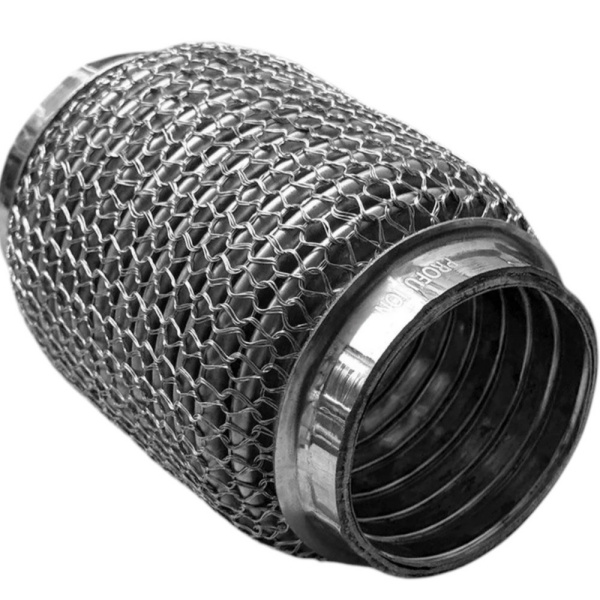

자동차 및 산업용 배기 시스템의 경우, 메시는 벨로우즈 주위에 설치하거나, ​​외부 브레이드 아래에 배치하거나, ​​분리 구조에 통합하거나, 고객의 배기 시스템 설계에 따라 별도의 튜브형 슬리브로 제작할 수 있습니다.

BSTFLEX는 제조합니다.스테인리스 스틸 편직 철망 슬리브배기 벨로우즈, 연질 배기 파이프 및 자동차 배기 분리기에 사용됩니다. 와이어 직경, 슬리브 직경, 스테인리스강 등급, 메쉬 밀도, 와이어 가닥 수 및 최종 길이는 OEM 프로젝트에 맞춰 맞춤 제작할 수 있습니다.

배기 플렉스 어셈블리에서 편직 철망은 어디에 사용됩니까?

범용 배기 플렉스 파이프 구조는 하나로 정해져 있지 않습니다. 차량 플랫폼, 엔진 구조 및 배기 시스템 제조업체에 따라 벨로우즈, 브레이드, 라이너 및 니트 메쉬를 다양한 조합으로 사용합니다.

일반적인 배기 플렉스 어셈블리는 여러 개의 금속층으로 구성될 수 있습니다.

또 다른 구조에서는, 편직 메쉬 슬리브를 추가적인 외부 브레이드 없이 벨로우즈 주위에 직접 장착할 수 있습니다.

메쉬의 정확한 위치는 전체 배기 연결부에 요구되는 기계적 기능에 따라 달라집니다. 따라서 배기 벨로우즈용 편직 메쉬는 독립적인 구성 요소로 선택하기보다는 전체 플렉스 파이프 설계와 함께 선택하는 것이 일반적입니다.

배기 벨로우즈에 유연한 금속 메시 층이 필요한 이유는 무엇일까요?

배기 벨로우즈는 엔진과 하류 배기 시스템 사이의 움직임을 흡수하도록 설계되었습니다. 차량 운행 중 벨로우즈는 동시에 여러 가지 형태의 변위에 노출될 수 있습니다.

• 엔진 진동
• 배기 맥동
• 도로로 인한 진동
• 열팽창
• 축 방향 압축 및 인장
• 측면 이동
• 각도 정렬 불량
• 반복적인 시작-정지 열 순환

딱딱한 금속 덮개는 이러한 움직임을 방해할 수 있습니다. 반면, 고리 구조의 스테인리스 스틸 니트 메쉬는 주름과 함께 변형될 수 있기 때문에 적합합니다.

이를 통해 메쉬는 조립체와 접촉을 유지하면서도 제어된 움직임을 허용할 수 있습니다.

편직 철망이 진동 관리에 어떻게 도움이 되는가

편직물의 중요한 특징 중 하나는 편직 고리에 의해 생성되는 수많은 와이어 간 접촉점입니다.

배기 장치가 진동할 때, 개별 루프는 인접한 루프에 비해 약간씩 움직일 수 있습니다. 이는 스테인리스 스틸 와이어 표면 사이에 마찰을 발생시켜 진동으로 인해 발생하는 기계적 에너지의 일부를 소산시키는 데 도움이 될 수 있습니다.

감쇠량은 다음과 같은 여러 요인에 따라 달라집니다.

• 와이어 직경
• 함께 엮인 전선의 수
• 메쉬 밀도
• 메쉬 압축
• 슬리브 직경
• 스테인리스강 등급
• 설치 위치
• 풀무와 외부 편조와의 상호 작용

이러한 이유로 외경이 같은 두 개의 니트 메쉬 슬리브라도 와이어 크기나 편직 밀도가 다르면 매우 다르게 작동할 수 있습니다.

배기 벨로우즈 표면 보호

얇은 스테인리스 스틸 벨로우즈는 유연성을 위해 설계되었지만, 주변 금속 부품과의 반복적인 마찰로 인해 마모가 발생할 수 있습니다.

편직된 철망층은 벨로우즈 주변에서 유연한 기계적 인터페이스 역할을 할 수 있습니다. 이 철망은 벨로우즈 표면을 인접한 층과 분리하고 접촉면을 더 넓은 영역으로 분산시키는 데 도움을 줍니다.

이 기능은 특히 벨로우즈가 외부 스테인리스 스틸 브레이드 또는 기타 금속 구속 구조물과 결합된 경우에 유용할 수 있습니다.

편직 철망 및 벨로우즈 작동 방식

유연한 배기 연결부의 성능은 벨로우즈가 설계된 범위 내에서 움직일 수 있는지 여부에 달려 있습니다.

규격에 맞게 제작된 니트 메쉬 슬리브는 다음과 같은 기능을 수용할 수 있습니다.

• 축압축
• 축 방향 확장
• 방사형 운동
• 제한된 각도 변위
• 반복적인 진동 주기

하지만 메쉬는 슬리브 직경만으로 선택해서는 안 됩니다.

지나치게 촘촘하거나 너무 빡빡한 편직 구조는 움직임을 제한할 수 있으며, 반대로 너무 느슨한 메쉬는 배기 부품과의 의도된 기계적 상호 작용을 제공하지 못할 수 있습니다.

올바른 설계를 위해서는 유연성, 금속 질량, 메쉬 밀도 및 치수 적합성 간의 균형이 필요합니다.

편직 철망 vs 스테인리스 스틸 브레이드

편직 철망과 스테인리스 스틸 브레이드는 둘 다 유연한 배기 파이프 외부에 나타날 수 있기 때문에 종종 혼동됩니다.

이 제품들은 서로 다른 제조 공정을 통해 생산되며 일반적으로 기계적 특성도 다릅니다.

많은 배기 플렉스 파이프 설계에서 편직 메쉬와 스테인리스 스틸 브레이드는 서로 경쟁하는 제품이 아닙니다. 각 구조가 서로 다른 기계적 특성을 제공하기 때문에 함께 사용할 수 있습니다.

배기 용도에 적합한 3중 와이어 편직 메쉬

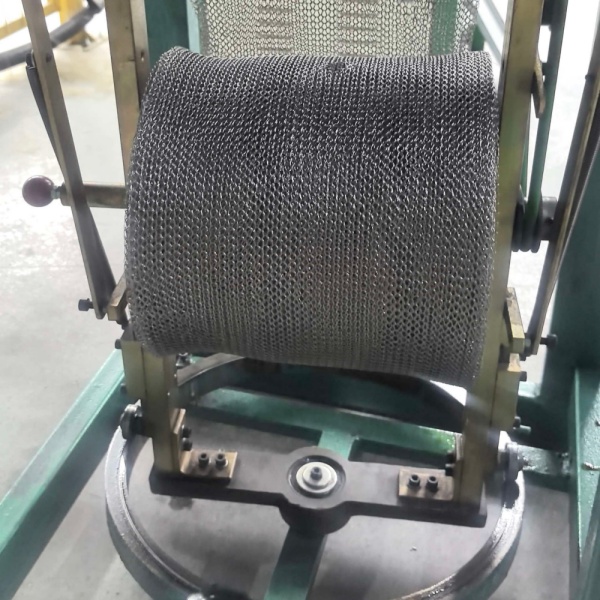

BSTFLEX는 편직 공정에 여러 개의 스테인리스 스틸 와이어를 동시에 공급하여 편직 메쉬를 제조할 수 있습니다.

중요한 건설 요소 중 하나는삼중선 편직 메쉬세 개의 스테인리스 스틸 와이어가 평행하게 공급되어 동일한 루프 구조로 엮이는 방식입니다.

유사한 단일 와이어 편직 구조와 비교했을 때, 삼중 와이어 메쉬는 각 편직 고리 내에 더 많은 금속 재료를 포함하고 있습니다.

이는 배기 부품 제조업체가 더 견고한 메쉬 구조, 더 큰 금속 질량 또는 다른 압축 특성을 요구하는 경우에 유용할 수 있습니다.

전선 가닥 수는 조립 요구 사항에 따라 선택해야 합니다. 가닥 수가 많다고 모든 배기 시스템에서 성능이 자동으로 향상되는 것은 아닙니다.

BSTFLEX는 맞춤 제작이 가능합니다.배기 벨로우즈용 3중 와이어 편직 메쉬고객 도면 또는 기존 샘플에 따라.

와이어 직경이 그물망의 특성에 미치는 영향

와이어 직경은 배기용 편직망 설계에서 가장 중요한 변수 중 하나입니다.

일반적으로 굵은 스테인리스강선은 더 단단하고 무거운 금속 구조물을 만들어내는 반면, 가는 선은 더 가볍고 유연한 그물을 만들 수 있습니다.

전선 직경이 다음과 같은 영향을 미칩니다.

• 메쉬 강성
• 메쉬 무게
• 루프 유연성
• 압축 저항
• 표면 접촉 면적
• 내마모성
• 완성된 슬리브 두께

따라서 와이어 직경은 편직 밀도 및 가닥 수와 함께 고려해야 합니다.

성긴 편조 구조의 굵은 전선은 촘촘한 다중 가닥 구조에 사용되는 가는 전선과는 다른 거동을 보일 수 있습니다.

메쉬 밀도가 중요한 이유

메쉬 밀도는 편직 메쉬의 특정 면적 또는 길이에 포함된 와이어의 양을 나타냅니다.

일반적으로 메쉬 밀도가 높을수록 와이어 간 접촉점이 많아지고 금속 질량도 증가합니다. 이로 인해 감쇠 특성, 강성 및 압축 거동이 달라질 수 있습니다.

일반적으로 성긴 편직 구조는 유연성이 뛰어나고 무게가 가볍습니다.

적절한 밀도는 배기 플렉스 어셈블리 내부의 의도된 위치에 따라 달라집니다.

예를 들어, 풀무 주변에 직접 사용되는 그물은 풀무와 외부 와이어 브레이드 사이에 위치하는 그물과는 다른 구조가 필요할 수 있습니다.

올바른 슬리브 직경 선택하기

슬리브 직경은 배기 벨로우즈 또는 플렉시블 파이프의 외경과 신중하게 일치시켜야 합니다.

편직망이 너무 작으면 설치가 어렵거나 벨로우즈에 과도한 압력이 가해질 수 있습니다.

슬리브가 너무 크면 헐렁하게 장착되어 조립체와 의도한 대로 결합되지 않을 수 있습니다.

OEM 개발을 위해 BSTFLEX는 다음과 같은 정보를 제공할 것을 권장합니다.

• 벨로우즈 외경
• 필요한 메쉬 내경
• 소매 길이 (완성)
• 필요한 압축 또는 착용 조건
• 가능한 경우 배기 플렉스 조인트 전체 도면

스테인리스강 소재 선택

스테인리스강은 내식성, 고온 내성 및 기계적 내구성을 모두 갖추고 있어 배기 가스 편직망에 일반적으로 사용됩니다.

일반적인 소재 옵션으로는 304 및 316 스테인리스강이 있으며, 특정 OEM 요구 사항에 따라 다른 등급도 검토할 수 있습니다.

재료 선택 시 다음 사항을 고려해야 합니다.

• 작동 온도
• 산화 환경
• 도로 제설제 노출
• 응축
• 배기 시스템 위치
• 필수 서비스 수명
• 고객 자재 사양

고성능 배기 시스템의 경우, 재질은 일반적인 내식성만으로 선택하기보다는 고객의 엔지니어링 사양에 따라 확인해야 합니다.

자동차 배기 분리 장치용 니트 메쉬

배기 분리기는 엔진의 진동이 하류 배기 시스템으로 전달되는 것을 줄이도록 설계되었습니다.

일반적인 분리 장치는 필요한 배기 경로를 유지하면서 진동, 각도 움직임, 축 방향 변위 및 열팽창을 수용해야 할 수 있습니다.

편직 메쉬는 고리 구조 덕분에 제어된 움직임을 가능하게 하고 와이어 사이에 많은 마찰 접촉점을 생성하기 때문에 이러한 조립체에 통합될 수 있습니다.

이 용도에서 메쉬 성능은 전체 디커플러 설계에 크게 좌우됩니다. 따라서 모든 차량 플랫폼이나 엔진 시스템에 동일한 편직 메쉬 사양을 자동으로 적용해서는 안 됩니다.

유연한 배기 파이프용 니트 메쉬

유연한 배기 파이프는 단단한 튜브가 엔진의 움직임과 열팽창을 안정적으로 수용할 수 없는 경우에 사용됩니다.

설계에 따라 유연한 배기 파이프는 다음과 같은 구성 요소로 이루어질 수 있습니다.

• 주름진 풀무
• 내부 인터록 라이너
• 외부 와이어 브레이드
• 편직 철망
• 엔드 칼라 또는 용접 연결부

편직 메쉬는 벨로우즈 직경에 맞게 설계할 수 있으며, 플렉스 파이프가 의도된 움직임을 수행하는 것을 방해하지 않고 주변 층과 조화를 이루도록 제작할 수 있습니다.

단선 편직 구조인가, 다선 편직 구조인가?

올바른 선택은 목표로 하는 배기 부품에 따라 다릅니다.

중요한 점은 가닥 수는 여러 변수 중 하나일 뿐이라는 것입니다. 적절한 사양에는 와이어 직경, 슬리브 직경, 메쉬 밀도, 최종 길이 및 재질 등급도 포함됩니다.

배기 벨로우즈용 편직 철망 사양 지정 방법

새로운 배기 벨로우즈 또는 플렉스 파이프 제작 프로젝트에서 적절한 편직망 구조를 결정하는 데 다음 정보가 도움이 됩니다.

기존 배기 메쉬 부품을 교체할 때는 고객 도면이나 기존 메쉬 샘플이 특히 유용합니다.

배기가스 제조업체를 위한 샘플 기반 개발

많은 OEM 교체 프로젝트에서 고객은 완전한 편직 메쉬 사양을 가지고 있지 않습니다.

대신, 참고할 수 있는 자료는 다음과 같습니다.

• 기존 메쉬 슬리브
• 완전한 배기 벨로우즈
• 유연한 배기 파이프의 일부
• 뜨개질 매개변수가 없는 그림

BSTFLEX는 양산 버전을 개발하기 전에 물리적 샘플을 평가하고 슬리브 치수, 대략적인 와이어 구성 및 편직 구조와 같은 관련 매개변수를 확인할 수 있습니다.

이 접근 방식은 맞춤형 배기 시스템이 필요한 제조업체에게 특히 유용합니다.배기 니트 와이어 메쉬 슬리브기존 벨로우즈 또는 플렉스 조인트에 맞춰 제작되었습니다.

승용차를 넘어선 응용 분야

편직된 스테인리스 스틸 메시는 승용차 배기 시스템에만 국한되지 않습니다.

다음과 같은 경우에 유사한 유연성 배기 장치 요구 사항이 나타날 수 있습니다.

• 상용 차량
• 대형 트럭
• 건설 기계
• 농업 장비
• 디젤 발전기 시스템
• 산업용 엔진 배기 파이프
• 해양 배기 장치
• 산업용 유연 배기 커넥터

각각의 경우, 편직 메쉬는 유연 연결부의 직경, 움직임 범위 및 기계적 환경에 맞춰야 합니다.

범용 배기 니트 메쉬 규격이 없는 이유는 무엇일까요?

배기 가스 연결관은 차량 플랫폼과 제조사에 따라 크게 다릅니다.

한 벨로우즈에서 올바르게 작동하는 메쉬가 다른 조립체에서는 올바른 강성, 직경 또는 밀도를 갖지 못할 수 있습니다.

따라서 다음 사항들이 중요합니다.

• 전선이 굵다고 해서 성능이 자동으로 향상되는 것은 아닙니다.
• 메쉬 밀도가 높다고 해서 진동 제어 성능이 자동으로 향상되는 것은 아닙니다.
• 전선 가닥 수를 늘리는 것이 항상 올바른 해결책은 아닙니다.
• 소매가 꽉 조인다고 해서 벨로우즈 움직임에 반드시 더 좋은 것은 아닙니다.

배기용 편직망은 전체 유연 연결부 내의 엔지니어링 구성 요소로 취급되어야 합니다.

배기 벨로우즈 및 플렉스 파이프용 맞춤형 편직 철망

BSTFLEX는 자동차 및 산업용 배기 장치 제조업체를 위해 맞춤형 스테인리스 스틸 편직 메쉬를 공급합니다.

사용 가능한 맞춤 설정 옵션은 다음과 같습니다.

• 스테인리스강 등급
• 와이어 직경
• 단선 또는 다선 구조
• 삼중선 편직 구조
• 메쉬 밀도
• 슬리브 직경
• 완성 길이
• 연속 튜브형 메쉬
• 길이에 맞춰 재단된 메쉬 소매
• 샘플 기반 개발
• 도면 기반 OEM 생산

배기 벨로우즈, 유연 배기 파이프 또는 자동차 분리 장치를 개발 중인 경우, 필요한 치수 및 전선 사양과 함께 도면이나 샘플을 보내주십시오.

맞춤형 배기 니트 메시 솔루션을 요청하세요

견적 및 기술 평가를 위해 배기 벨로우즈 외경, 필요한 슬리브 직경, 메쉬 길이, 스테인리스강 등급, 와이어 직경, 와이어 가닥 수, 메쉬 밀도 및 예상 연간 생산량을 제공해 주십시오.

기존 배기 플렉스 파이프 또는 편직 메쉬 샘플도 개발을 위해 제공될 수 있습니다.
