선박용 배기 소음기 충전재는 소음기 설계에 내부 흡음 충전재 구획이 포함된 경우에만 사용됩니다. 따라서 선박 응용 분야에서 가장 먼저 구매 시 확인해야 할 사항은 배기 시스템이 건식인지, 습식인지, 또는 물 분사 전에 건식 구획이 있는 결합형 시스템인지 여부입니다.
건식 선박용 배기 소음기는 타공 코어 주위나 타공 금속 뒤쪽에 유리섬유, 스테인리스 스틸 울 및 기타 고온용 충전재를 사용할 수 있습니다. 습식 배기 시스템은 다르게 작동합니다. 냉각수가 배기 흐름에 분사되며, 많은 하류 측 선박용 소음기는 기존의 섬유형 소음기 충전재 대신 물, 챔버 및 성형 부품을 사용합니다.
BSTFLEX는 소음기 및 배기 소음기 충전재를 내부 음향 섬유가 승인된 설계의 일부인 용도에 공급합니다. 이 가이드는 선박용 디젤 엔진, 건식 선박용 소음기 및 섬유형 음향 매체를 사용하는 기타 선박 배기 시스템의 충전재 사양을 지정하는 방법을 설명합니다.

선박용 머플러 및 선박용 소음기라는 용어는 몇 가지 매우 다른 배기 구성을 포괄합니다.
| 배기 배치 | 시스템 내부에서일어나는 일 | 충전재 구매 시 시사점 |
|---|---|---|
| 건식 선박용 배기 | 고온의 배기가스가 해당 구획에서 냉각수 분사 없이 금속 배기 배관을 통해 이동합니다. | 설계에 의해 지정된 경우 흡음 소음기는 고온용 내부 음향 충전재를 사용할 수 있습니다. |
| 습식 선박용 배기 | 엔진 또는 혼합 지점의 하류 측에서 냉각수가 배기 흐름에 분사됩니다. | 기존의 섬유형 소음기 충전재가 필요하다고 가정하지 마십시오. 습식 머플러 또는 워터락의 내부 구조를 확인하십시오. |
| 결합형 시스템 | 건식 배기 구획 뒤에 물 분사와 하류 측 습식 구획이 이어집니다. | 충전재가 건식 구획, 습식 구획 또는 별도의 소음기 조립체 중 어디에 위치하는지 식별하십시오. |
이러한 구분을 통해 흔히 발생하는 구매 오류를 방지할 수 있습니다. 즉, 섬유형 음향 매체를 담도록 설계되지 않은 워터락이나 습식 머플러에 선박용 배기 충전재를 주문하는 실수를 막을 수 있습니다.
습식 선박용 배기 시스템에서는 해수 또는 기타 엔진 냉각수 흐름이 고온의 배기가스에 분사됩니다. 이는 하류 측 온도를 낮추고 소음 감쇠에도 기여합니다.
시스템에는 다음이 포함될 수 있습니다:
이러한 제품 중 다수는 성형된 유리섬유 강화 폴리머 또는 기타 부식 방지 구조를 사용하며, 교체 가능한 소음기 충전재 대신 수위 관리 및 내부 챔버에 의존합니다.
선박용 머플러 충전재 교체를 견적하기 전에 섬유형 충전재가 실제로 해당 부품 내부에 들어간다는 것을 보여주는 도면, 내부 사진 또는 원래 사양을 요청하십시오.
섬유형 음향 충전재는 선박용 배기 시스템에 건식 흡음 소음기가 포함된 경우에 더욱 관련성이 높습니다.
일반적인 흡음 섹션에는 다음이 포함될 수 있습니다:
일부 대형 선박용 디젤 또는 보조 발전기 배기 시스템은 동일한 소음기 내에 흡음 섹션과 반사 섹션을 함께 사용할 수 있습니다.
소음기 도면에 흡음충전재 영역을 표시하십시오. 다음 영역에는 섬유를 추가하지 마십시오:

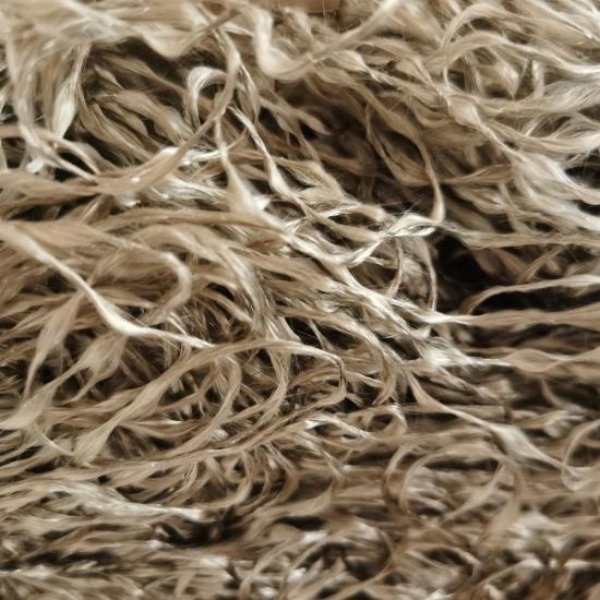

선박 배기용 유리섬유 충전재는 지정된 유리 등급 및 구조가 열적·기계적 작동 조건에 부합하는 경우 적절한 건식 흡음 소음기에 적용을 고려할 수 있습니다.

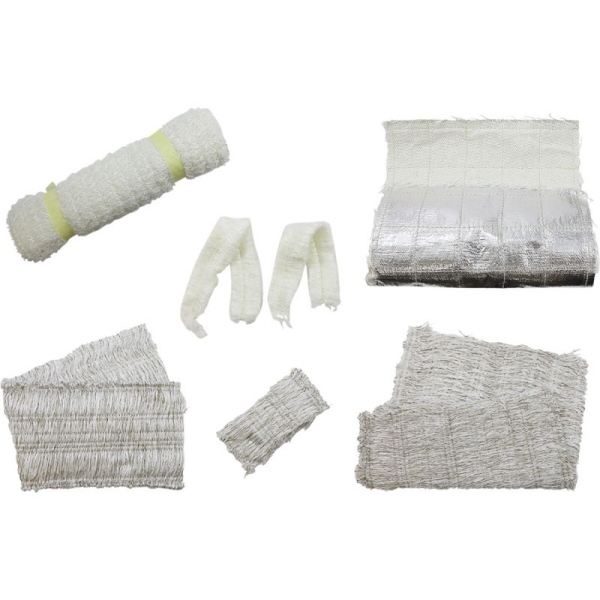

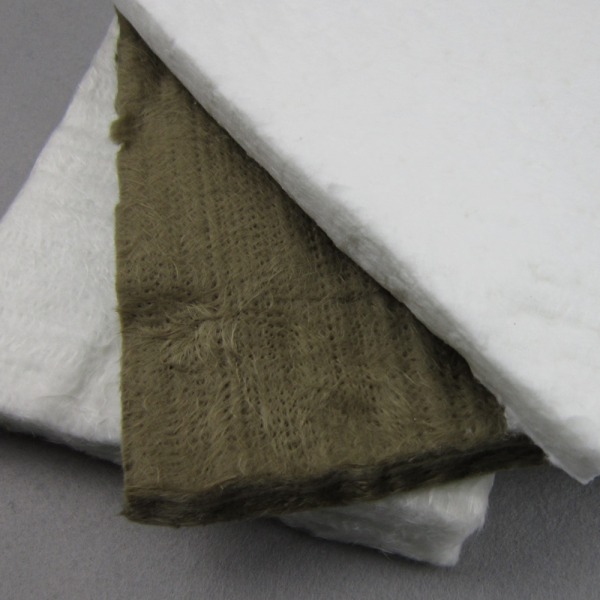

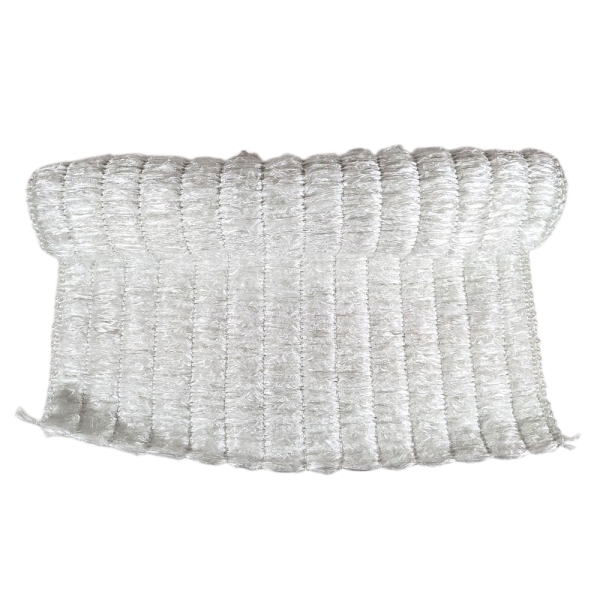

BSTFLEX는 다음과 같은 다양한 유리섬유 공급 형식을 제공합니다:
구매 사양서에는 단순한 유리섬유 이상의 내용을 명시해야 합니다.
다음 항목을 정의하십시오:
해양용이라고 해서 충전재가 해수에 지속적으로 잠겨 있다는 것을 자동 의미하지는 않습니다.
가능한 수분 조건은 다음과 같습니다:
이러한 조건들은 실질적으로 다릅니다.
건식 해양용 소음기에 승인된 재질이 직접적인 해수 접촉에도 적합하다고 자동으로 간주해서는 안 됩니다. 포장재에 물이 도달할 수 있는 경우, 재질 선정 시 해당 정보를 제공하고 소음기 설계가 작동 후 배수 및 건조되도록 의도되었는지 식별하십시오.
수분은 건조한 흡음 섬유의 양을 늘리지 않으면서 섬유질 포장재의 측정된 질량을 증가시킬 수 있습니다.
OEM 생산 및 수입 검사를 위해 다음을 명시하십시오:
건조 섬유 충전량
다음 사항에만 의존하는 것 대신에:
수령 시 또는 수분의 영향을 받은 총중량.
수분 제어가 중요한 경우, 재료 사양은 합의된 조절 및 칭량 기준을 명시해야 합니다.
사용된 해양용 머플러 시료에는 응축수, 그루터기, 기름 또는 염분 퇴적물도 포함될 수 있습니다. 따라서 제거된 중량을 원래의 제조 충전량으로 자동으로 취급해서는 안 됩니다.

이름뿐인 건식 해양용 배기 장치라도 정지 및 냉각 중에 결로 현상이 발생할 수 있습니다.
소음기에 배수 설비가 포함된 경우, 포장재가 다음을 막아서는 안 됩니다:
포장 공급업체에 보낸 도면에 이러한 특징을 표시하십시오.
루즈 필(loose fill)의 경우 배수 영역을 기준으로 섬유가 멈춰야 하는 위치를 정의하십시오. 매트 또는 가공된 팩의 경우 절단 패턴 또는 완성된 부품 치수에 필요한 클리어런스를 포함하십시오.
일부 건식 선박용 배기 소음기는 스테인리스 스틸 울 머플러 충전재 또는 다공성 코어 근처의 금속 섬유 층을 사용합니다.
이 층은 주 유리섬유 음향 충전재와 다른 기능을 수행할 수 있습니다.
다음 사항을 명시하십시오:
BSTFLEX는 다음을 공급합니다 스테인리스 스틸 울 배기 소음기 패킹 및 스테인리스 스틸 울 롤(적합한 배기 패킹 구조용).
스테인리스라는 단어가 단일 부식 거동을 정의하지는 않습니다.
해양 RFQ에서는 다음의 합금을 식별하십시오:
한 구성 요소의 합금 명칭을 다른 구성 요소에 그대로 복사하지 마십시오.
예를 들어, 지지용 스테인리스 와이어 클로스는 하나의 합금을 사용할 수 있는 반면 울은 다른 합금을 사용할 수 있습니다. 전체 자재 명세서에는 각 구성 요소를 별도로 나열해야 합니다.
소금물 노출이 가능한 경우 해당 조건을 명시적으로 밝히고 실제 환경에 대해 제안된 자재를 검토받으십시오.

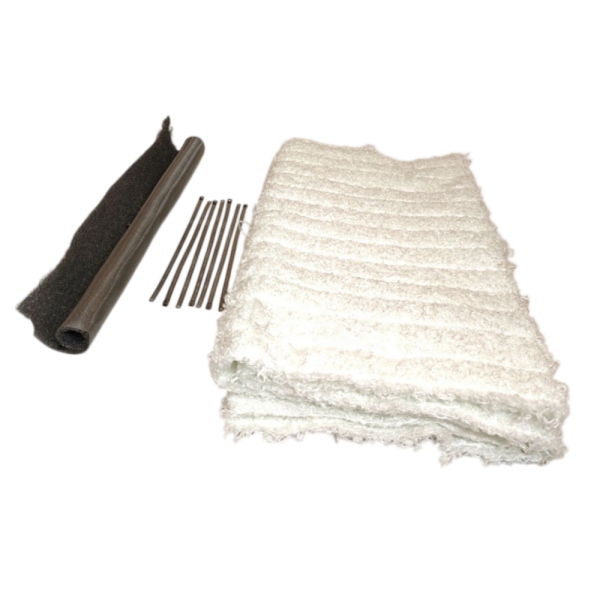

해양 소음기는 타공 코어 옆의 스틸 울 층과 메인 패킹 주변의 별도 금속 스크린을 사용할 수 있습니다.
코어 측 층은 가혹한 가스 측 조건으로부터 주변 섬유를 보호하는 데 도움을 줄 수 있습니다.
유지용 스크린은 패킹을 담아두는 데 도움을 줍니다.
BSTFLEX는 다음을 공급합니다: 소음기 패킹 유지용 스테인리스 스틸 배기 스크린.
스크린에 대해 다음을 지정하십시오:
스크린을 음향 섬유로 취급하지 말고 그 중량을 건조 유리섬유 충전량의 일부로 계산하지 마십시오.
추진 엔진과 해양 보조 발전기는 배기 소음기를 서로 다른 듀티 사이클에 노출시킬 수 있습니다.
다음을 제공하십시오:
엔진 마력이나 배기량만을 기준으로 패킹을 선택하지 마십시오.

해양 배기 온도는 시스템을 따라 변화합니다.
자재 검토를 위해 제공된 온도가 측정된 위치를 확인하십시오:
물 주입 하류의 온도는 상류측 건식 소음기의 열적 사양으로 사용되어서는 안 됩니다.
마찬가지로, 고온의 건식 배기 온도가 하류측 습식 소음기에 자동으로 할당되어서는 안 됩니다.
중앙에 천공 코어가 있는 원통형 건식 흡음 소음기의 경우:
V = π × (D2 - d2) × L / 4,000,000
치수 단위는 밀리미터이며, 여기서:
음향 캐비닛을 차지하는 구조 부재, 칸막이 및 기타 구성 요소는 빼십시오.
타원형 또는 불규칙한 선박용 소음기의 경우 원형 공식을 적용하는 대신 실제 도면이나 CAD 단면적을 사용하십시오.
설치된 밀도가 이미 검증된 경우:
건조 섬유 중량 = 순 패킹 부피 × 승인된 설치 밀도.
이는 기존 설계 요구 사항을 생산 수량으로 환산합니다. 새로운 선박용 소음기에 적합한 밀도를 결정하는 것은 아닙니다.
새로운 디자인의 경우 충전재 수량은 소음기 엔지니어링 및 검증 프로세스를 통해 설정되어야 합니다.
다음의 충전 밀도를 그대로 적용하지 마십시오:
소재, 형상 및 작동 조건이 유사한지 확인하지 않은 상태에서는 적용을 금합니다.
선박용 배기 장치 제조업체는 충전재를 다음과 같은 형태로 구매할 수 있습니다:
제품 구분을 위해 벌크 선박용 배기 충전재, 각 소음기에 필요한 양과 포장 순중량을 별도로 정의하십시오.
10 kg 또는 20 kg 벌크 포장은 재고 및 배송 단위입니다. 이는 소음기 1개의 충전량을 결정하지 않습니다.

동일한 건식 선박용 소음기를 반복 조립하는 경우, 사전 계량된 패키지 형태로 충전재를 공급받을 수 있습니다.
단일 계량 포장에는 다음 항목을 식별할 수 있습니다:
이는 라인 작업 시 계량 과정을 줄일 수 있지만, 제조업체의 실제 생산 방식과 비교하여 편의성을 평가해야 합니다.

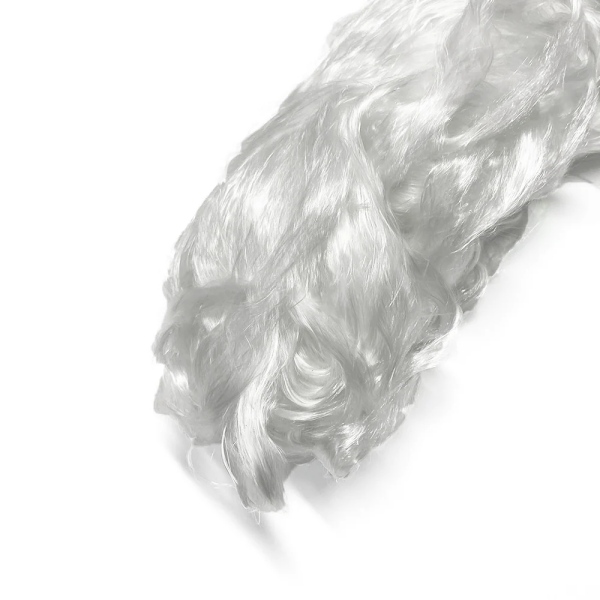

벌크 글라스울 프로젝트의 경우 다음 제품을 참조하십시오: BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.

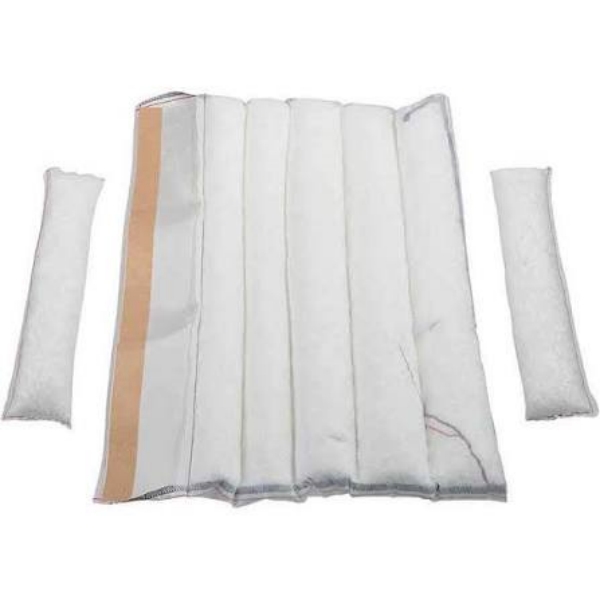

벌크 섬유를 직접 취급하는 것이 적합하지 않은 경우, 밀폐형 패킹 구성품을 고려할 수 있습니다.

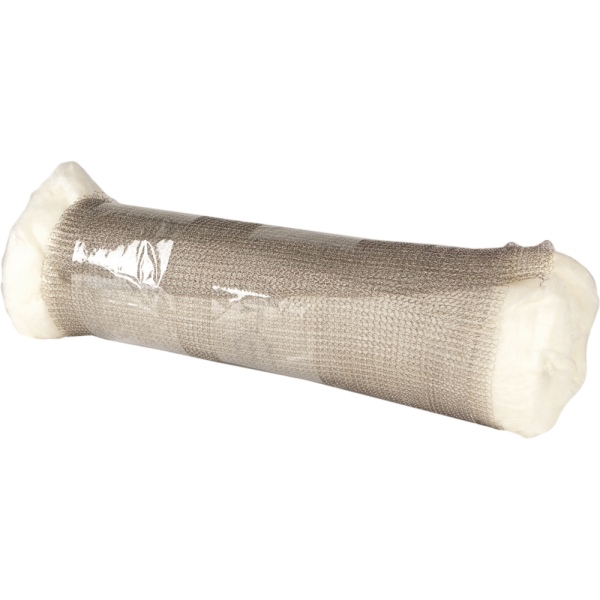

제품인 BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag은(는) 직조된 글라스 매시 구조 내부에 유리섬유 실을 포함하고 있습니다.
OEM 공급 시 다음 사항을 지정하십시오:
포함된 유리섬유 패킹은 실제 해양용 소음기 및 습기 조건에 대해 계속 평가해야 합니다. 메시 백 자체만으로는 직접적인 해수 노출 적합성이 입증되지 않습니다.

| 검사 항목 | 확인할 사항 |
|---|---|
| 소재 동일성 | 승인된 섬유 제품군, 등급 및 제품 참조. |
| 건조 소재 수량 | 승인된 기준에 따른 순섬유 중량 또는 부품 충전 중량. |
| 치수 | 시트, 매트, 삭 또는 절단 부품 치수. |
| 금속 층 | 필요한 경우 올바른 울, 메시, 스크린 및 합금 사양. |
| 상태 | 수용할 수 없는 습기 노출, 오염 또는 포장 손상 없음. |
| 추적성 | 부품 번호, 로트 또는 배치 식별 및 필수 문서. |
| 포장 | 올바른 포장 순수량, 라벨 및 상자 구성. |
기존 소음기에서 교체 패킹 사양을 개발할 때, 오래된 소재를 제거하기 전에 상태를 기록하십시오.
확인 사항:
제거된 재료의 중량은 과거 정보로만 사용하십시오. 원래의 건조 충전량을 더 이상 나타내지 않을 수 있습니다.
섬유 손실 또는 열악한 음향 성능은 다음과 같은 원인으로 인해 발생할 수도 있습니다:
자재를 변경하기 전에 고장 위치와 주변 구조를 기록하십시오.
선박이 해양 환경에서 작동한다는 이유만으로 다른 섬유로 전환하면 문제의 실제 원인이 은폐될 수 있습니다.

| RFQ 필드 | 제공해야 할 정보 |
|---|---|
| 선박용 응용 분야 | 추진 엔진, 보조 엔진, 발전기 또는 기타 선박 장비. |
| 배기 형식 | 건식 배기, 습식 배기 또는 혼합식 시스템. |
| 포장 위치 | 건식 소음기, 상류 구역, 하류 구역 또는 기타 확인된 음향 캐비티. |
| 소음기 형상 | 코어 치수, 내부 셸 치수 및 충전 구역 도면. |
| 재질 | 승인된 기존 패킹 또는 제안된 글라스울, 스테인리스 스틸 울 또는 기타 재질. |
| 채우기 요구사항 | 건조 중량, 승인된 밀도 또는 개발 요구사항. |
| 수분 상태 | 건조한 기관실 환경, 응축수 노출, 염분기 있는 공기, 간헐적인 유입수 또는 직접적인 물 노출. |
| 온도 | 측정 위치에 따른 연속값 및 피크값. |
| 고정 시스템 | 코어랩, 스테인리스 울, 스크린, 천 또는 기타 레이어. |
| 공급 형식 | 벌크 파이버, 롤, 매트, 프리-절단 조각, 사전 측정된 투입물 또는 포함된 구성 요소. |
| 상업적 요구 사항 | 샘플 수량, 제품생산 주문, 연간 수요, 라벨 및 포장. |
아니요. 많은 습식 선박 배기 머플러는 기존의 교체 가능한 섬유 충전재 대신 수분 관리 및 챔버 설계를 사용합니다. 자재를 주문하기 전에 내부 구조를 확인하십시오.
건조 흡음 소음기가 섬유상 패킹용으로 설계되었고 선택된 유리 등급, 온도 적합성 및 유지 구조가 해당 용도에 승인된 경우 파이버글래스를 고려할 수 있습니다.
기존의 건식 배기 패킹이 습식 구역에 적합하다고 가정하지 마십시오. 해수가 닿을 수 있는 곳에 섬유상 패킹을 사용하기 전에 머플러 제조업체의 설계와 재료의 의도된 노출 여부를 확인하십시오.
모든 소음기에 필요한 것은 아닙니다. 승인된 설계에 금속 보호 층이 필요한 경우 타공 코어 근처에 스테인리스 스틸 울을 사용할 수 있습니다.
아니요. 내부 소음기 충전재는 적절한 소음기 내부에 흡음재를 제공합니다. 외부 배기 단열은 파이프, 매니폴드 또는 소음기 외피로부터의 열 전달을 제어합니다.
BSTFLEX는 적합한 건조 선박 소음기 프로젝트를 위해 대량의 유리섬유, 스테인리스 스틸 울, 매트, 사전 절단 부품, 사전 계량된 장전물 및 조립된 포장 부품을 검토할 수 있습니다.

BSTFLEX에 선박 배기 도면, 소음기 단면, 엔진 용도, 건식 또는 습식 배기 구성, 패킹 구역 치수 및 기존 재질 사양을 보내주세요.
기존 포장 사양이 없는 경우 사진, 가능한 경우 미사용 샘플 및 관련 작동 조건을 제공하십시오. 자재가 건조 배기 구역에 유지되는지 아니면 응축수나 해수에 노출될 수 있는지 명확히 밝히십시오.
도면 및 샘플 기반 프로젝트는 BSTFLEX OEM Muffler Packing Manufacturing Service를 통해 검토할 수 있습니다. 기타 자재 및 공급 형태는 Muffler Packing 제품군에서 확인할 수 있습니다.
