머플러 패킹 삭 대 필로우: 충전 중량, 형상 및 조립 적합성

머플러 패킹 삭(sock)과 머플러 패킹 필로우(pillow)는 모두 포장된 패킹 형태이지만, 형상과 설치를 제어하는 방식이 다릅니다.삭은 일반적으로 타공 코어 주위로 관 모양이나 슬리브 형태의 기하학적 구조를 따릅니다. 필로우는 조립 과정에서 감싸거나 형태를 잡거나 배치하는 더 평평하거나 압축된 패킹 부품으로 공급됩니다.

OEM 구매의 경우, 소음기 형상, 요구되는 섬유 충전량, 조립 순서, 그리고 고객의 생산 라인에 남겨두어야 할 준비 작업량을 기준으로 결정해야 합니다.

BSTFLEX는 유리섬유 직조 메시 백이 있는 파이버글래스 머플러 패킹 삭과 별도의 머플러 패킹 필로우를 공급합니다. 두 제품은 단순히 둘 다 준비된 부품에 패킹을 포함하고 있다는 이유만으로 상호 교환 가능한 것으로 취급되어서는 안 됩니다.

머플러 패킹 삭이란 무엇인가요?

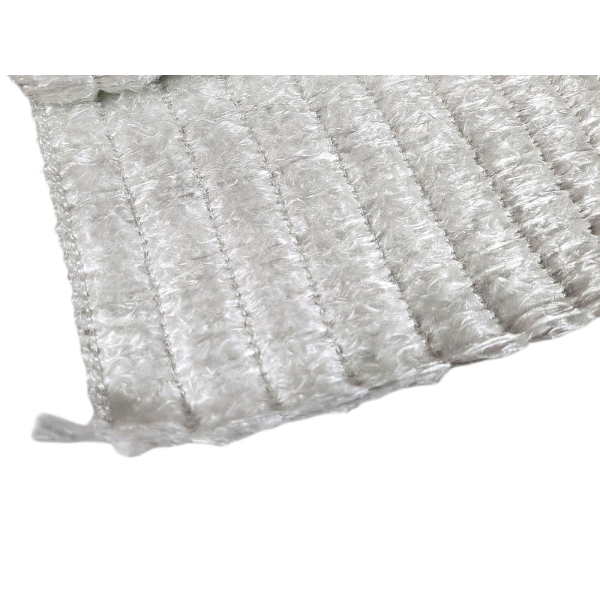

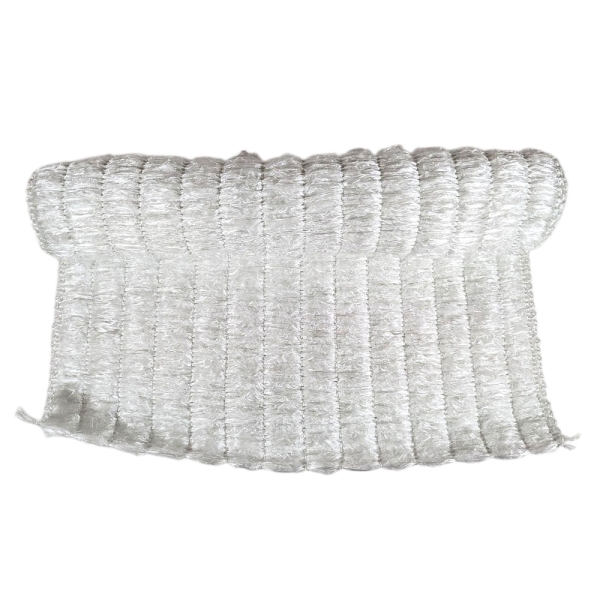

머플러 패킹 삭은 관 모양 또는 슬리브 형태의 기하학적 구조 주위에 형성된 유연한 형태의 포장된 패킹 부품입니다.

BSTFLEX 파이버글래스 제품은 다음을 사용합니다:

• 외측의 직조 유리섬유 메시 백;

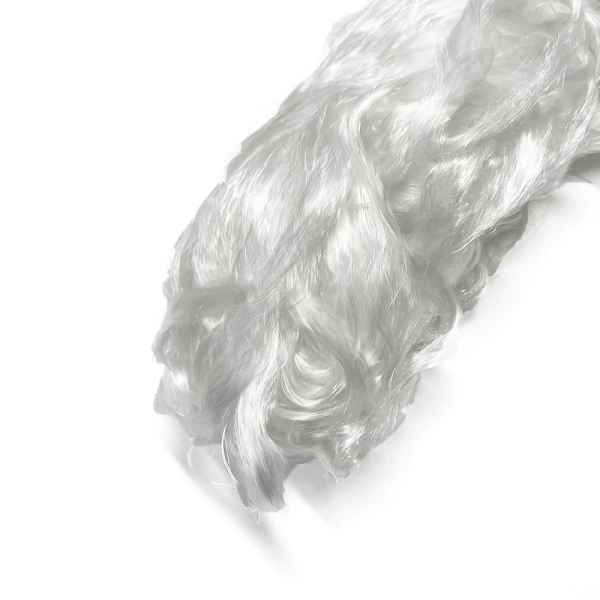

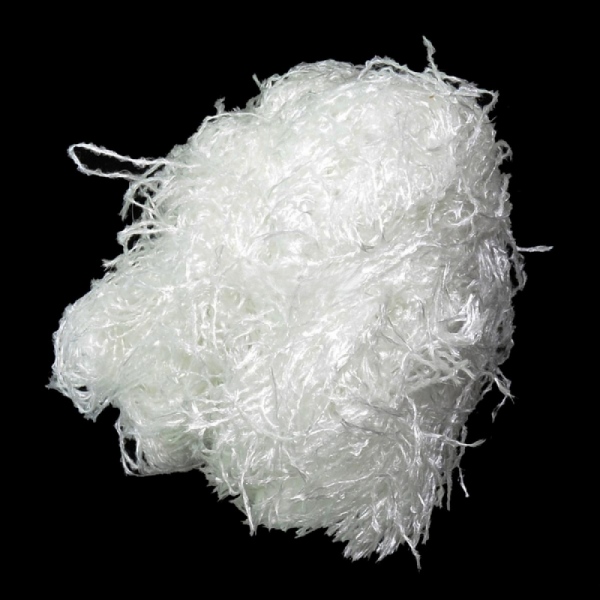

• 내측의 유리섬유 원사 충전재;
• 유연한 삭 스타일의 형태;
• 맞춤형 직경;
• 맞춤형 길이;
• 제어된 충전 중량;
• 맞춤형 패킹 밀도 및 포장 옵션.

외부의 직조 글라스 메시는 취급 및 설치 중에 파이버글라스 실이 흐트러지지 않도록 유지합니다. 이 메시는 일체형 부품의 일부이며, 별도의 스테인리스 스틸 고정 스크린과 구별되어야 합니다.

머플러 패킹 필로우란 무엇인가요?

머플러 패킹 필로우는 설치 전 납작한 형태로 제공되는 밀봉 또는 압축 패킹 부품입니다.

승인된 구조에 따라 필로우는 다음과 같은 형태로 구성될 수 있습니다.

• 타공 코어 주위에 감싸진 형태
• 개방형 머플러 본체 내부에 삽입된 형태
• 정해진 소음기 길이에 맞게 성형된 형태
• 금속 재질의 코어 측 레이어와 결합된 형태
• 하나 이상의 개별 패킹 섹션으로 공급되는 형태

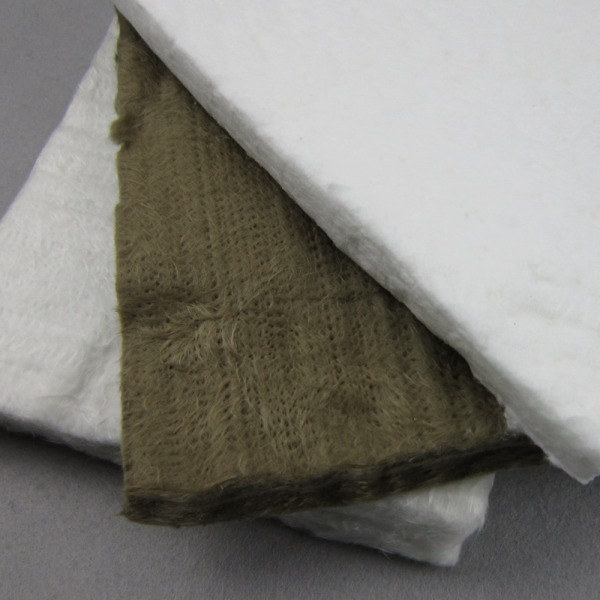

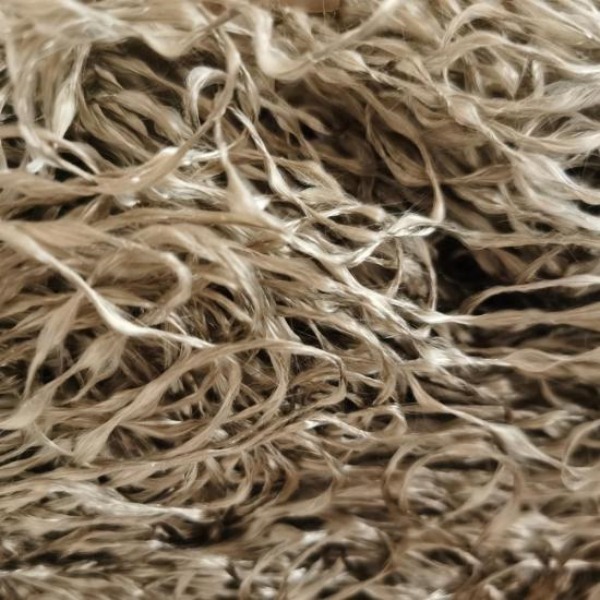

'필로우'라는 용어는 물리적인 공급 형태를 설명합니다. 이 용어 자체만으로는 내부 소재가 파이버글라스, 바살트, 세라믹 파이버 또는 기타 승인된 패킹 소재인지 여부를 정의하지 않습니다.

구매 사양서에 실제 소재와 충전 중량을 항상 별도로 명시하십시오.

삭(Sock) vs 필로우(Pillow): 주요 구매 차이점

소음기 형상에서 형식 선택

첫 번째 질문은 어떤 형식이 구매하기 더 쉬운지가어서는 안 됩니다. 어떤 형상이 가장 재현 가능한 조립을 만들어내는지여야 합니다.

삭(Sock)을 지정하는 것이 더 쉬운 경우

A 소음기 패킹 삭타공된 코어가 반복 가능한 원통형 형상을 가지고 있고 포함된 부품을 광범위한 형태 변경 없이 그 주위에 배치할 수 있는 경우 평가해 볼 가치가 있습니다.

제공 항목:

• 코어 외경;
• 필요한 슬리브 내경;
• 유효 충전 길이;
• 사용 가능한 반경 방향 공간;
• 목표 건조 섬유 중량;
• 필요한 메쉬 구조;
• 설치 방향.

공칭 코어 직경만으로 슬리브 내경을 선택하지 마십시오. 승인된 어셈블리에 포함된 금속 코어랩 또는 추가 내부 층을 고려하십시오.

필로우(Pillow)를 지정하는 것이 더 쉬운 경우

배기 충전 필로우는 exhaust packing pillow 재료가 코어 주위에 감기거나 설치 중에 성형될 때 더 실용적일 수 있습니다.

유용한 치수에는 다음이 포함됩니다:

• 필로우 길이;
• 필로우 너비;
• 공급된 두께;
• 목표 충전 중량;
• 감는 방향;
• 심 또는 겹침 위치;
• 허용되는 모든 트리밍.

승인된 충전량과 설치 방법이 계속 통제되는 조건이라면, 하나의 평평한 부품이 관련된 다양한 코어 직경을 수용해야 할 때 베개 형태도 유용할 수 있습니다.

양말 직경과 베개 너비를 비교하지 마십시오

양말과 베개는 서로 다른 치수 체계를 사용합니다.

양말의 경우, 핵심 형상은 일반적으로 직경 또는 원주를 기반으로 합니다.

베개의 경우, 핵심 치수는 일반적으로 감기 전의 평평한 너비, 길이 및 공급된 두께입니다.

이러한 값은 부품 구조와 겹침을 고려하지 않고 직접 변환해서는 안 됩니다.

단순한 원형 코어의 경우:

코어 원주 = π × 코어 외경.

이는 베개 랩에 대한 시작 기하학적 기준을 제공할 수 있지만, 최종 베개 너비 또는 감기 치수에는 승인된 겹침, 압축 및 설치 여유도 포함되어야 합니다.

양말의 경우, 완성된 직경은 대신 실제 코어 및 모든 내부 금속 층과 비교하여 확인해야 합니다.

충전 중량은 모양과 독립적으로 제어되어야 합니다

포함된 제품은 잘못된 양의 흡음재를 포함하고 있으면서도 가득 찬 것처럼 보일 수 있습니다.

두 형식 모두에서 다음을 구별하십시오:

• 건조 흡음 섬유 중량;
• 외측 메쉬 또는 커버 중량;
• 스티칭 또는 마감 중량;
• 완제품 부품 중량;
• 배송 포장 중량.

주요 흡음 충전재는 측정 가능한 사양으로 유지되어야 합니다.

BSTFLEX fiberglass sock의 경우, 유리섬유 원사 충전재는 직조된 유리섬유 메쉬 백과 구분되어야 합니다. 따라서 완성된 양말 중량을 섬유 전용 중량으로 자동으로 취급해서는 안 됩니다.

동일한 원리가 베개에도 적용됩니다. 베개에 커버, 접착 스트립, 지지 층 또는 기타 구성 요소가 포함되어 있는 경우, 해당 항목은 흡음 섬유 충전량을 늘리지 않으면서 질량을 추가합니다.

완성된 소음기당 충전 중량 지정

승인된 건조 섬유 충전량이 이미 존재하는 경우, 이를 양말과 베개 형식을 비교하는 기준으로 사용하십시오.

예를 들어, 현재 소음기에 승인된 흡음 섬유 300g이 필요한 경우 개발 관련 질문은 다음과 같습니다:

양말 또는 베개가 필요한 형상과 조립 공정에서 승인된 300g 충전량을 제공할 수 있습니까?

이 숫자는 예시일 뿐입니다. BSTFLEX 표준 충전 중량이 아닙니다.

포함된 제품이 느슨한 섬유보다 더 두껍거나 더 정돈되어 보인다는 이유만으로 충전량을 줄이지 마십시오.

완제품 부품으로 양말 측정

반복적인 OEM 공급의 경우, fiberglass muffler packing sock 도면에는 다음이 포함될 수 있습니다:

• 내경;
• 제어되는 경우 외경 또는 완성된 엔벨로프;
• 전체 길이;
• 메쉬 구조;
• 지정된 경우 메쉬 개방도;
• 섬유 충전 중량;
• 완제품 부품 중량;
• 단부 마감;
• 방향 표시;
• 허용 치수 공차.

직경 측정 방법을 명시하십시오. 부드럽고 압축되지 않은 부품은 평평하게 놓은 상태, 펼친 상태, 가볍게 지지된 상태 또는 맨드릴에 장착된 상태로 측정하는지에 따라 다른 결과가 나올 수 있습니다.

반복 생산의 경우, 캘리퍼스만으로 유연한 슬리브를 측정하려고 하는 것보다 통과/불합격(go/no-go) 맨드릴이나 합의된 측정 치구를 사용하는 것이 더 의미가 있을 수 있습니다.

감기 전후의 필로우 측정

머플러 패킹 필로우(muffler packing pillow)의 경우, 공급된 치수와 설치된 외피를 구분하십시오.

도면에는 다음이 포함될 수 있습니다:

• 펼친 길이;
• 펼친 너비;
• 공급 두께;
• 충전 중량;
• 감은 후 완성된 직경;
• 겹침 또는 마감 위치;
• 조립 시 허용되는 압축.

완화된 상태의 필로우 두께와 코어 주위의 설치된 반경 방향 두께를 비교하지 마십시오. 이는 서로 다른 상태를 나타냅니다.

필로우를 감아야 하는 경우, 긴 치수와 짧은 치수가 바뀌지 않도록 작업자 지침에 방향을 표시하십시오.

슬리브 핏은 코어 직경과 피팅에 따라 다릅니다

관형 부품은 주 천공부에 맞을 수 있지만 단부 형상, 플레어, 용접 피팅 또는 더 큰 칼라를 통과하지 못할 수 있습니다.

양말 스타일 부품의 경우 다음을 제공하십시오:

• 최소 코어 외경(OD);
• 양말이 통과해야 하는 최대 직경;
• 확대된 섹션의 길이;
• 필요한 설치 방향;
• 양말이 다른 부품의 전후 중 언제 설치되는지 여부.

조립 중에 더 큰 형상을 통과해야 하는 경우 최종 설치된 직경만을 기준으로 양말 크기를 지정하지 마십시오.

필로우 핏은 감싸기 및 셸 삽입에 따라 달라집니다.

필로우가 코어 주위에는 맞을 수 있지만 감싼 코어를 머플러 셸에 삽입할 때 여전히 조립 문제를 일으킬 수 있습니다.

샘플 개발 중 다음을 확인하십시오:

• 감싼 외경;
• 이음새 또는 겹침 위치;
• 국부적인 뭉침;
• 단부 여유 공간;
• 삽입 중 움직임;
• 내부 셸 형상과의 접촉.

삽입 중에 필로우가 반복해서 뭉치거나 접히는 경우, 단순히 추가 패킹을 제거하기보다는 절단 치수와 감싸는 방식을 검토하십시오.

격리된 패킹이 압축 제어를 없애는 것은 아닙니다.

양말 형식과 필로우 형식 모두 조립 중에 압축될 수 있습니다.

사양서는 다음을 구분해야 합니다:

• 공급 상태;
• 삽입을 위한 일시적인 압축;
• 설치된 상태;
• 그리고 실제로 재료 설계의 일부인 모든 복원 또는 팽창 거동.

특정 제품에 정의된 열 방출 또는 복원 메커니즘이 없는 한, 일반적인 패킹 삭(sock)이나 필로우(pillow)를 자체 팽창형(self-expanding)으로 설명하지 마십시오.

BSTFLEX는 Expanding Exhaust Packing Sheet를 별도로 공급합니다. 이 열 방출 메커니즘이 포함된 모든 패킹 제품에 적용되어서는 안 됩니다.

재료 가격뿐만 아니라 조립 단계도 비교하세요

삭(sock)은 더 많은 치수 측정 및 섬유 밀폐 작업을 공급업체에 맡길 수 있습니다. 필로우(pillow)는 감싸는 동안 유연성을 유지하면서 간단한 평면 부품을 제공할 수 있습니다.

완전한 조립 공정을 비교하세요:

실제 생산 시험을 통해 조립 시간과 재작업을 비교하십시오. 고객의 공정을 측정하지 않고 고정된 공수 절감 비율을 주장하지 마십시오.

다양한 머플러 크기에 대한 Sock 대 Pillow

여러 코어 직경을 포함하는 제품군은 관형 맞춤이 직경과 직접적인 관련이 있으므로 여러 삭(Sock) 크기가 필요할 수 있습니다.

필로우 형태는 제어된 감기 작업을 통해 연관된 여러 형상을 커버할 수 있지만, 그렇다고 해서 범용적으로 교체 사용이 가능한 것은 아닙니다.

각 소음기 모델에 대해 다음 사항을 확인하십시오.

• 섬유 충전량;
• 코어 직경;
• 포장된 길이;
• 쉘 치수;
• 완성된 부품의 맞춤.

하나의 베개나 양말이 여러 모델에 사용되도록 의도된 경우, 일반적인 "범용"이라는 주장 대신 기술 기록에 승인된 범위를 명시하십시오.

OEM 및 자체 상표 공급을 위한 맞춤형 포장

두 형식 모두 생산 부품 또는 포장된 교체 부품으로 공급될 수 있습니다.

가능한 포장 요구 사항은 다음과 같습니다:

• 고객 부품 번호;
• 부품 설명;
• 섬유 충전 중량;
• 완성된 부품 중량;
• 직경 또는 절단 치수;
• 모델 또는 도면 참조;
• 로트 번호;
• 바코드;
• QR 코드;
• 개별 백;
• 설치 지침;
• 자체 상표 아트워크;
• 마스터 카톤 수량.

검증되지 않은 온도, 소음 저감, 수명 또는 장착 관련 주장을 포장재에 기재하지 마십시오.

BSTFLEX는 다음을 통해 맞춤형 포장, 라벨 및 반복 주문 요구 사항을 검토할 수 있습니다. OEM 소음기 포장 제조 서비스.

포장용 삭 및 필로우 수입 검사

샘플 승인 시 측정 방법과 공차에 동의하십시오. 유연한 포장 부품은 승인된 검사 방법과 다른 측정 방법을 사용하여 거부해서는 안 됩니다.

샘플 승인 시 전체 소음기를 비교해야 합니다

OEM 시험의 경우 다음을 기록하십시오:

• 포장재;
• 섬유 충전량;
• 포함된 부품 유형;
• 완제품 치수;
• 코어 형상;
• 조립 방법;
• 작업자 조정 사항;
• 소음 테스트 조건;
• 합의된 작동 주파수 주기 이후의 유지력.

필로우에서 sock(삭)으로 변경하는 경우, 실용적인 범위 내에서 다른 변수들을 일관되게 유지하십시오. 충전재도 변경되는 경우, 이를 별도의 설계 변경으로 기록하십시오.

더 깨끗하거나 빠른 설치가 동등한 음향 성능을 자동으로 증명하지는 않습니다. 장착성, 유지력 및 전체 소음기 성능을 모두 평가해야 합니다.

Sock 또는 Pillow RFQ에 포함해야 할 사항

머플러 패킹 삭 대 필로우 질문

머플러 패킹 삭이 베개보다 더 나은가요?

두 형식 모두 보편적으로 더 나은 것은 없습니다. 양말 형태는 관형 형상이 코어와 일치하고 제어되고 격리된 부품이 필요할 때 유용합니다. 베개 형태는 다양한 승인된 형상을 감싸고 맞추는 데 더 많은 유연성을 제공할 수 있습니다.

포장용 삭이 베개보다 유리섬유를 더 많이 함유하고 있나요?

반드시 그렇지는 않습니다. 외관이나 공급 형태가 아니라 승인된 건조 섬유 중량을 비교하십시오.

패킹 삭이 동일한 중량의 필로우를 대체할 수 있습니까?

일치하는 섬유 중량은 하나의 통제 요소일 뿐입니다. 포함된 형상, 분포 및 설치된 적합성도 변경됩니다. 양산 전에 실제 소음기에서 새로운 형식을 검증하십시오.

머플러 패킹 삭스(muffler packing socks)를 맞춤형 직경으로 제작할 수 있나요?

BSTFLEX는 적절한 프로젝트를 위해 맞춤형 직경, 길이, 충전 중량, 패킹 밀도 및 포장 형식으로 유리섬유 패킹 삭스를 공급할 수 있습니다.

필로우를 맞춤형 크기로 공급할 수 있나요?

맞춤형 베개 치수 및 충전재 요구 사항은 소음기 도면, 승인된 자재 및 예상 생산 수량에 따라 검토될 수 있습니다.

양말 또는 베개 포장 샘플 요청하기

관유리섬유 수용 부품의 경우,BSTFLEX 직조 유리 섬유 메시 백이 포함된 파이버글래스 머플러 패킹 삭.

베개 형식 컴포넌트의 경우, 다음을 검토하세요.BSTFLEX 머플러 패킹 필로우.

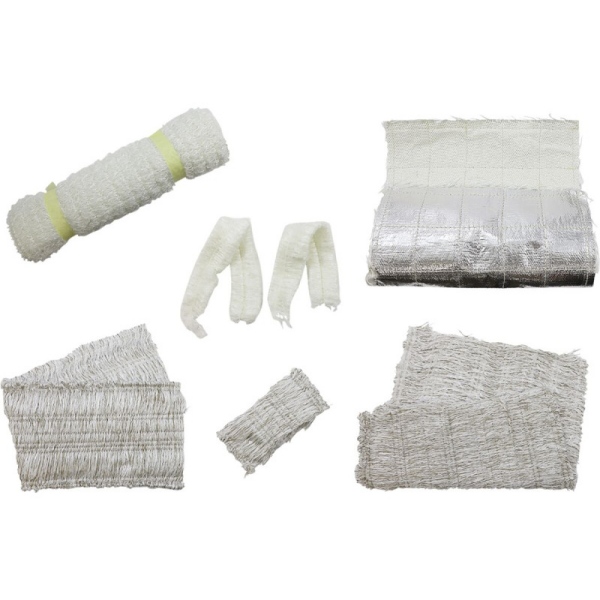

기타 머플러 패킹 소재 및 포함된 패킹 형태는 소음기에 다른 구조가 필요할 때 사용할 수 있습니다.

실제 어셈블리에 맞춰 샘플을 개발할 수 있도록 코어 치수, 패킹 길이, 섬유 요구 사항, 목표 충전 중량, 선호하는 형태 및 연간 수량을 보내주세요.
