배기 히트 쉴드 에어 갭 및 장착: OEM 구매자가 지정해야 할 사항

금속 배기 열 차단재는 단독으로 작동하지 않습니다. 고온 부품과의 상대적 위치, 장착 방식, 가장자리에 확보된 여유 공간은 시트 소재 자체만큼이나 중요할 수 있습니다.

OEM 프로젝트의 경우, 단순히 '스테인리스 스틸 열 차단재' 또는 '알루미늄 열 차단재'만 지정하면 여러 가지 중요한 질문에 답을 얻지 못하게 됩니다. 이 차단재는 매니폴드나 터보차저에서 일정 거리를 두고 설치되도록 설계되었습니까? 장착 지점은 어디에 있습니까? 어떤 부품을 보호해야 합니까? 배기가 움직이고 팽창한 후에 설치에 사용할 수 있는 공간은 얼마나 됩니까?

BSTFLEX는 다음을 포함한 단단한 배기 차단재를 제조합니다. Exhaust Manifold Heat Shield 및 Stamped Turbocharger Heat Shield. 맞춤형 프로젝트의 경우, 차단재 형상이 이미 확정된 후에 추가하기보다는 공기 간격과 장착 세부 사항을 부품 사양의 일부로 취급해야 합니다.

보호가 필요한 부품부터 시작하십시오

첫 번째 도면 표시는 반드시 열 차단재일 필요는 없습니다. 허용 가능한 열 조건 내에서 유지되어야 하는 부품을 식별하십시오.

주요 인접 부품에는 다음이 포함될 수 있습니다:

• 전기 커넥터 및 배선 하네스;
• 고무 또는 폴리머 호스;
• 센서 및 액추에이터;
• 차량 바닥 또는 차체 패널;
• 플라스틱 커버;
• 공기 흡입구 부품;
• 브래킷 및 전자 모듈.

해당 부품과 배기 매니폴드, 터보차저 또는 파이프 사이의 관계를 표시하십시오. 이는 열 노출 방향을 설정하고 차단재가 실제로 커버해야 하는 위치를 결정하는 데 도움이 됩니다.

더 큰 차단재가 자동으로 더 나은 차단재인 것은 아닙니다. 면적을 넓히면 정비 접근성을 방해하고, 통기성을 저하시키며, 무게를 늘리거나 외부 표면을 다른 온도에 민감한 부품에 더 가깝게 만들 수 있습니다. 필요한 커버리지는 해결해야 할 열 문제에 따라 결정되어야 합니다.

공기 간격은 보편적인 숫자가 아니라 디자인 변수입니다

An 배기 열 차단막 공기 간격은 뜨거운 부품과 그 부품으로부터 일정 거리를 두고 설계된 차단막 사이의 분리 공간입니다. 이러한 분리는 직접적인 열 전달을 차단하는 데 도움을 주며 배기 표면과 외부 장벽 사이에 공간을 제공합니다.

모든 매니폴드, 터보차저 또는 배기 파이프 프로젝트에 일률적으로 적용해야 하는 단 하나의 공기 간격 치수는 없습니다. 적절한 간격은 다음과 같은 전체적인 설계를 기반으로 결정됩니다:

• 열원 온도;
• 차단막 재질 및 구조;
• 차단막 형상 및 커버리지;
• 어셈블리 주변의 공기 흐름;
• 장착 하드웨어;
• 보호되는 부품의 온도 한계;
• 사용 가능한 패키지 공간;
• 움직임 및 열팽창.

따라서 도면에는 “차단막 뒤쪽에 약간의 공간을 남겨두세요”와 같은 비공식적인 지시에 의존하기보다는 요구되는 설치 관계가 명시되어야 합니다.

고객이 이미 검증된 원본 설계를 가지고 있는 경우, 수정된 구성이 평가되지 않았다면 중요한 간격과 장착 개념을 유지하십시오. BSTFLEX가 새로운 도면이나 샘플을 바탕으로 견적을 내는 경우, 어떤 간격이 고정 요구 사항이고 어떤 간격이 개발 중에 검토될 수 있는지 식별하십시오.

가장 가까운 지점에서 간격 측정하기

차단막은 중앙에는 넉넉한 공간이 있을 수 있지만 성형된 모서리, 장착 보스 또는 굴곡부 주변에서는 배기 부품에 거의 닿을 수 있습니다. 두 넓은 표면 사이의 공칭 거리는 이러한 국부적인 조건을 설명하지 못합니다.

도면 검토를 위해 중요한 단면을 표시하고 해당 위치에서 허용되는 최소 간격을 제공하십시오. 유용한 단면도는 다음과 같습니다:

• 매니폴드와 차단막 사이의 가장 가까운 지점;
• 각 장착 피처 주변 영역;
• 배선이나 호스에 가장 가까운 모서리;
• 터빈 하우징 및 액추에이터 영역;
• 매니폴드 실드와 터보 실드 사이의 접점;
• 인근 배기 플랜지 또는 센서 보스.

또한 다음을 구분하십시오. 핫사이드 간격 및 콜드사이드 간격. 실드가 보호하려는 부품에 너무 가깝게 위치하면서도 배기와는 올바른 간격을 유지할 수 있습니다.

냉간 간격이 설치의 전부가 아닙니다

정지 상태의 냉간 조립품에서 측정한 값은 단지 하나의 조건일 뿐입니다. 온도가 상승하거나 작동 부하로 인해 엔진이 움직일 때 배기 부품, 마운팅 브래킷 및 주변 구조물의 위치가 달라질 수 있습니다.

중요한 설치의 경우, 책임 엔지니어링 팀은 수용해야 하는 움직임과 접촉이 허용되지 않는 영역을 파악해야 합니다. 여기에는 열팽창, 엔진 움직임, 진동 또는 인접한 배기 연결부에서의 움직임이 포함될 수 있습니다.

해당 변경 사항이 승인되지 않은 한, 단순히 다른 곳의 추가 간격을 확보하기 위해 고온 부품에 대해 양산형 실드를 의도적으로 구부리지 마십시오. 수정된 형상은 의도된 간격, 체결 하중 및 열 전달 경로를 바꿀 수 있습니다.

마운팅 포인트가 열전도 경로가 될 수 있습니다

금속 실드는 대부분의 영역에서 배기 부품과 떨어져 있으면서도 브래킷, 볼트 또는 성형된 탭을 통해 연결될 수 있습니다. 이러한 부착 지점은 조립품의 부품들 간에 기계적 연결을 형성하므로 열 설계 시 반드시 고려해야 합니다.

이것이 모든 마운팅 포인트에 단열 스페이서가 필요하다는 의미는 아닙니다. 이는 체결 장치가 관련 없는 하드웨어로 취급되기보다는 시스템의 일부로서 평가되어야 함을 의미합니다.

다음과 같은 배기 열 차단막 장착 사양의 경우 다음을 식별하십시오:

맞춤형 프로젝트를 위해 임의의 볼트 토크, 와셔 스택 또는 스탠드오프 높이를 만들어내지 마십시오. 해당 세부 정보는 승인된 조립 사양에 속합니다.

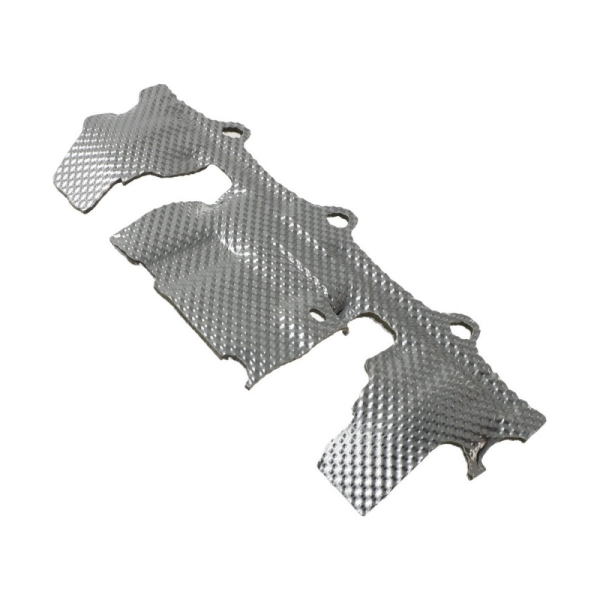

장착 탭은 성형된 부품의 일부입니다

성형된 탭은 평평한 시트가 기능적인 자동차 부품이 되는 부분인 경우가 많습니다. 그 각도, 전이 반경 및 실드 본체와의 관계는 실드가 의도한 위치에 안착되는지에 영향을 줍니다.

탭이 장착 지점과 자연스럽게 정렬되지 않아 볼트에 의해 억지로 제 위치에 당겨지는 경우, 조립된 실드에 의도치 않은 응력이 포함될 수 있습니다. 탭이 너무 유연하면 실드가 과도하게 움직일 수 있습니다. 너무 단단하거나 잘못 배치되면 조립이 어려워질 수 있습니다.

반복 생산의 경우 외곽 셸 치수만 검사하는 것이 아니라 탭 형상을 도면 및 검사 계획에 포함하십시오.

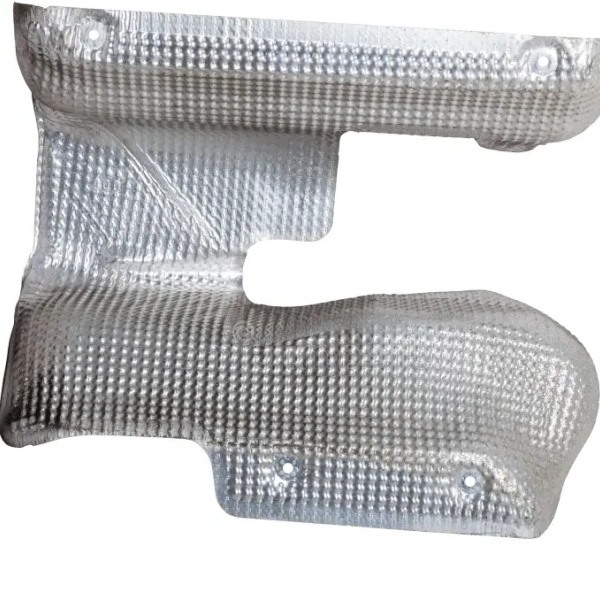

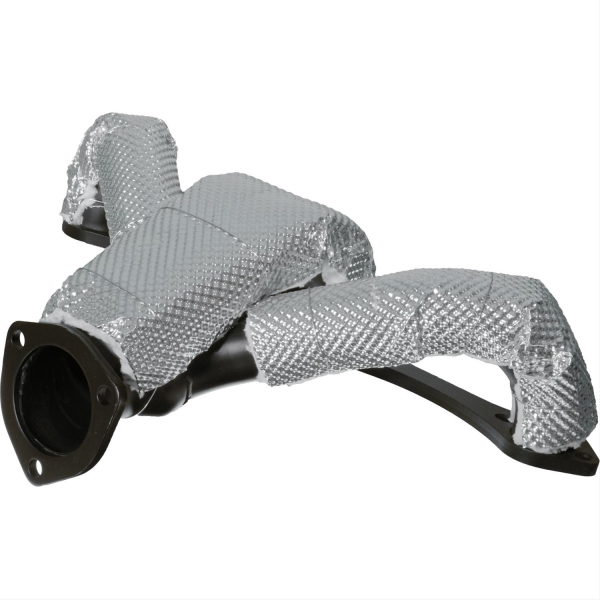

이는 특히 BSTFLEX 스탬핑 배기 매니폴드 열실드에 매우 중요합니다, 여기서는 장착 기능과 성형된 쉘을 하나의 부품으로 검토해야 합니다.

슬롯과 대형 구멍에는 명확한 용도가 필요합니다.

슬롯은 열 차단 장치 설계에 유용할 수 있지만, 첫 번째 시험 조립 시 둥근 구멍 조립이 어려웠다는 이유만으로 슬롯을 추가해서는 안 됩니다.

도면에서 길쭉한 구멍을 사용하는 경우, 그 구멍이 존재하는 이유와 어떤 방향의 움직임이나 조정을 수용하도록 설계되었는지 정의하십시오. 또한 공급업체는 검사를 제어하는 기준이 어느 쪽 끝인지, 중심선인지 또는 데이텀인지 알아야 합니다.

마찬가지로, 조립을 더 쉽게 하기 위해 모든 구멍 직경을 늘리면 위치 제어력이 떨어질 수 있습니다. 패스너가 정렬되기 전에 샘플에 반복적인 수동 조정이 필요한 경우, 해당 조정을 양산 치수로 변환하기 전에 실제 형상을 조사하십시오.

배기 정렬 불량을 바로잡기 위해 차단 장치를 사용하지 마십시오.

열 차단 장치는 매니폴드, 터보차저 또는 배기 파이프를 위한 구조적 버팀대가 아닙니다. 장착 지점은 배기 시스템을 강제로 제 위치에 억지로 끼우는 데 사용되지 않고 차단 장치의 위치를 잡아야 합니다.

매니폴드, 터보차저 연결부 또는 지지 브래킷이 이미 정렬 불량인 경우, 해당 상태를 별도로 해결하십시오. 잘못 조립된 기준 부품을 중심으로 차단 장치를 설계하면 모든 양산 부품에서 문제가 반복될 수 있습니다.

교체 프로젝트의 경우, 탈거하기 전에 장착된 위치에 있는 원래 부품을 촬영하십시오. 샘플이 변형되었거나, 균열이 갔거나, 이전에 수정되었는지 기록하십시오. 손상된 형상을 의도한 양산 형상으로 무조건 간주하지 마십시오.

직접 장착형 차단 장치와 스탠드오프 차단 장치를 혼동해서는 안 됩니다.

일부 금속 열 장벽은 열원으로부터 제어된 간격을 두고 설계됩니다. 다른 열 차단 장치 구조는 부품에 훨씬 더 가깝게 밀착되거나 어셈블리 내부에 단열재를 통합할 수 있습니다.

두 제품 모두 성형된 금속으로 만들어졌다는 이유만으로 이러한 개념을 혼용해서는 안 됩니다.

견적을 요청할 때 요구 사항이 다음 중 무엇인지 식별하십시오:

• 스탠드오프 복사열 차단 장치;
• 단열층이 있는 성형 차단 장치;
• 정의된 부품에 직접 부착되는 차단 장치;
• 다른 단열 구조를 둘러싸는 외부 금속 쉘.

BSTFLEX는 또한 C27 외에 다른 배기 열 관리 제품을 공급합니다. 금속 차단 장치, 블랭킷, 라이너 및 파이프 단열재에 대한 보다 광범위한 비교를 보려면 다음을 참조하십시오: 배기 열 차단 장치 및 단열 가이드.

터보차저 실드는 커버리지뿐만 아니라 접근성도 필요합니다

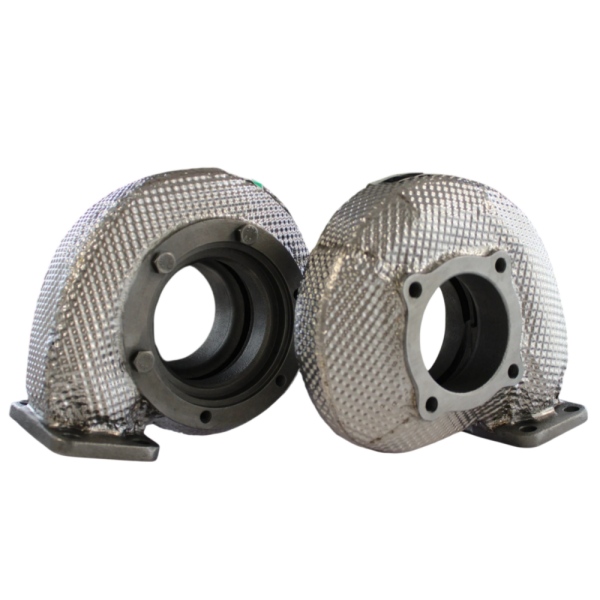

A 터보차저 금속 열 차단 실드는 터빈 하우징, 배기 흡입구, 배출구 연결부, 액추에이터 시스템 및 오일 또는 냉각수 라인의 콤팩트한 조합 주위에 장착되어야 할 수 있습니다.

도면에는 이러한 영역 중 어디에 접근성이 유지되어야 하는지가 표시되어야 합니다. 뛰어난 커버리지를 제공하지만 액추에이터 링크, 패스너 또는 서비스 연결부를 가로막는 실드는 완성된 솔루션이 아닙.

BSTFLEX 스탬핑 터보차저 열 차단 실드의 경우, 터빈 하우징 사진만 제출하지 말고 장착된 터보차저 구성을 제출하십시오. 장착 및 간섭 여유 결정은 주변 어셈블리에 따라 달라집니다.

터보 실드가 매니폴드 실드와 만나는 곳에서는 두 부품 사이의 경계를 명시하십시오. 겹쳐서 배치하는 것이 항상 유익하다고 가정하지 마십시오. 접합부는 간섭 여유, 정비 접근성 및 조립 순서에 영향을 미칠 수 있습니다.

배기 파이프 실드는 또 다른 장착 문제를 야기합니다

파이프 장착형 실드는 고정된 주조 보스 대신 브래킷이나 클램프를 사용할 수 있습니다. 따라서 작업자는 하드웨어에 필요한 충분한 직선 파이프 길이와 실드를 배치할 주변 공간을 확보해야 합니다.

공칭 파이프 직경이 올바르더라도 플랜지, 용접부, 벤드, 센서 및 플렉시블 섹션은 사용 가능한 장착 공간을 줄일 수 있습니다.

이러한 유형의 용도에 대해서는 BSTFLEX 배기 파이프 열 차단 실드 키트 규격 및 장착 가이드를 참조하십시오. 이 가이드는 스탬핑 매니폴드 및 터보 실드와 별개로 파이프 직경, 실드 방향 및 클램프 기반 설치를 다룹니다.

양산 승인 전 설치 확인

첫 번째 샘플은 작업대 위에서뿐만 아니라 실제 장착될 어셈블리 상태에서 검토되어야 합니다.

실제 설치 검토를 통해 다음 사항을 기록할 수 있습니다:

• 과도한 힘을 가하지 않고 모든 장착 지점이 정렬되는지 여부;
• 지정된 위치에서의 최소 고온측 간섭 여유;
• 보호되는 부품까지의 최소 간격;
• 체결구 및 서비스 지점에 대한 접근성;
• 인접 부품과의 접촉 또는 간섭;
• 체결 후 실드의 방향;
• 필요한 부품 이동 범위에서의 간격;
• 설치 중에 수행된 수동 벤딩 또는 조정.

시제품을 장착하기 위해 수정해야 하는 경우, 반복 생산 전에 수정을 기록하고 도면을 업데이트하십시오. 문서화되지 않은 작업장 조정에 의존하면서 수정되지 않은 도면을 승인하지 마십시오.

열 검증에는 정의된 측정 지점이 필요함

에어 갭은 궁극적으로 측정 가능한 열 요구 사항을 지원해야 합니다. 지정된 온도 아래로 유지되어야 하는 대상과 해당 온도가 측정될 위치를 정의하십시오.

가능한 측정 위치에는 보호되는 호스, 커넥터 또는 차량 패널, 실드 외표면 또는 기타 프로젝트별 지점이 포함됩니다. 이러한 온도는 상호 교환할 수 없습니다.

결과와 함께 작동 조건, 주변 온도, 공기 흐름, 지속 시간 및 측정 방법을 기록하십시오. 적외선 측정은 또한 표면 특성과 장비 설정에 대한 적절한 고려가 필요하며, 통제된 방법 없이 서로 다른 반사 표면의 측정값을 비교하는 것은 오해를 불러일으킬 수 있습니다.

한 번의 설치에서 얻은 성공적인 결과를 특정 공기 간격이나 시트 재료가 항상 동일한 온도 저하를 제공한다는 보편적인 주장으로 확대 해석해서는 안 됩니다.

OEM 열 차단막 RFQ에 포함해야 할 정보

맞춤형 프레스 가공 금속 열 차단막의 경우, 견적 패키지는 부품과 설치된 환경을 모두 정의해야 합니다.

어떤 요구 사항이 고정되어 있고 어떤 것이 공급업체 검토를 위해 열려 있는지 식별하십시오. 이렇게 하면 외형 윤곽이 동일한 두 개의 실드가 기술적으로 동등하다고 가정하지 않고도 제안서를 더 쉽게 비교할 수 있습니다.

BSTFLEX의 맞춤형 금속 배기 열 차단막

BSTFLEX 금속 프레스 가공 열 차단막 카테고리는 자동차 배기 열 관리를 위한 견고한 성형 열 차단막 프로젝트를 다룹니다.

현재 제품 참조에는 다음이 포함됩니다: 배기 매니폴드 열 차단막 및 프레스 가공 터보차저 열차폐 쉴드. 최종 형상, 장착 방식, 소재 및 검증 요구 사항은 개별 프로젝트별로 확인해야 합니다.

검토를 위해 BSTFLEX에 열차폐 쉴드 도면이나 샘플을 보내주세요. 열원, 장착 지점, 가용 여유 공간 및 보호가 필요한 부품을 보여주는 설치 사진이나 조립 데이터를 포함하십시오.
