스테인리스 스틸 울 코어 랩 대 고정 스크린

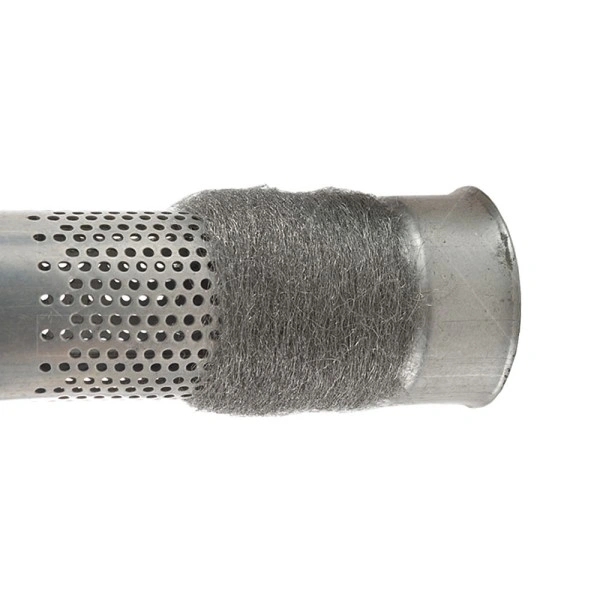

스테인리스 스틸 울 머플러 패킹은 롤 소재로 공급되거나 배기 소음기용 코어 랩으로 성형될 수 있습니다. 스테인리스 스틸 울 코어 랩은 타공 튜브 주위에 다공성 금속 섬유 층을 제공하며, 고정 스크린은 패킹을 담기 위한 개방형 와이어 구조를 제공합니다. 두 가지는 결합될 수 있지만 서로 대체할 수는 없습니다.

지정할 때 스테인리스 울 머플러 패킹은 구매하는 소재와 완제품 조립품을 구분하십시오. 롤 소재는 승인된 치수와 수량에 맞춰 준비해야 하며, 완제품 머플러 코어 슬리브는 튜브 직경, 덮는 길이 및 필요한 층 배열과 일치해야 합니다.

배기 장치 제조업체에게 유용한 질문은 보호 또는 격리가 필요한 위치가 어디인가 하는 점입니다. 타공 코어 옆인지, 패킹 조립품 주위인지, 아니면 두 위치 모두인지 확인하십시오. 단순히 스테인리스 스틸로 설명된 제품을 선택하기보다는 소음기 단면과 해당 구성 요소를 추가하는 이유부터 시작하십시오.

BSTFLEX는 스틸 울 머플러 코어 슬리브와 별도의 머플러 패킹 고정용 스테인리스 스틸 배기 스크린을 제공합니다. 이 비교는 어느 한쪽을 다른 쪽의 범용 대체품으로 취급하지 않고 각기 다른 역할을 지정하는 방법을 설명합니다.

제품명뿐만 아니라 구조를 비교하십시오

코어 슬리브에 이미 와이어 클로스가 포함되어 있을 수 있습니다

BSTFLEX 코어 슬리브는 스테인리스 스틸 울과 304 스테인리스 스틸 직조 와이어 클로스를 결합한 제품입니다. 따라서 그 설명은 단순히 튜브 주위에 감긴 느슨한 울이 아닌 복합 구성 요소를 의미합니다.

별도의 BSTFLEX 고정 스크린은 두 개의 압착된 측면이 있는 2층 교차 스테인리스 와이어 시트로 설명됩니다. 해당 와이어 시트 구조를 코어 슬리브의 금속 섬유 층과 혼동해서는 안 됩니다.

OEM 도면에서 전체 코어 랩 조립품을 식별하고 부품 번호에 어떤 층이 포함되어 있는지 표시하십시오. "스테인리스 메쉬 추가"라는 메모만 남기면 의도한 층이 누락되거나 중복 구매될 여지가 있습니다.

또한 각 구성 요소의 합금을 별도로 식별하십시오. 304 와이어 클로스 사양만으로는 울에 사용된 합금을 식별할 수 없습니다.

스테인리스 스틸 울 머플러 패킹: 롤 또는 완제품 코어 랩?

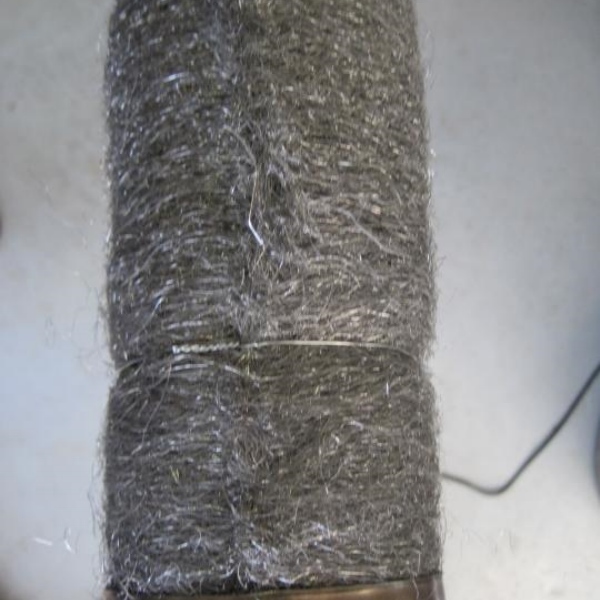

사내 절단 및 랩핑을 위해 BSTFLEX 스테인리스 스틸 울 머플러 패킹 릴은 롤 형태의 제품 옵션을 제공합니다. 외부 크기만으로 롤을 비교하지 말고 필요한 폭, 재료 양, 준비 방법을 명시하십시오.

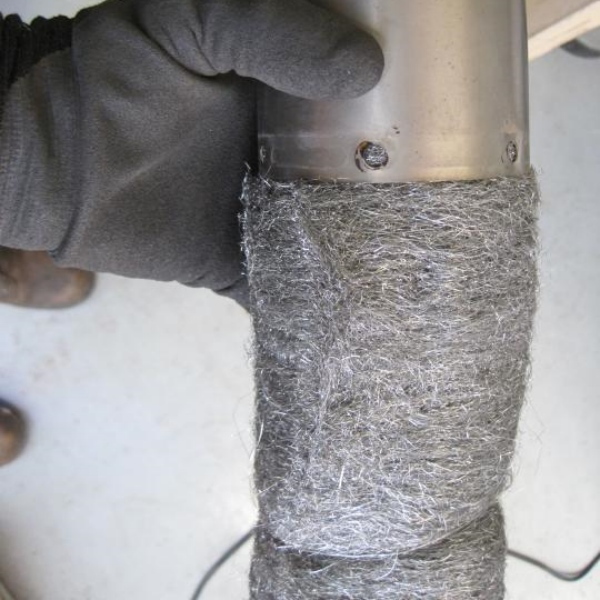

반복 조립을 위해서는 다음을 검토하십시오. 스테인리스 스틸 울 머플러 코어 슬리브와 그 지지용 와이어 클로스. 도면에 완성된 상태의 끼움, 울의 양, 설치된 두께를 정의하십시오. 준비된 부품을 구매하면 공급 형식이 변경될 뿐, 합금 및 조립을 승인해야 할 필요성이 사라지는 것은 아닙니다.

주문 시 스테인리스 스틸 울 배기 패킹 또는 소음기 생산용 스테인리스 스틸 와이어 울을 주문할 때는 금속 섬유 사양을 직조 또는 편직 고정 층과 별도로 식별하십시오. 스틸 울 머플러 패킹에 대한 요청은 재료 등급을 해석의 여지로 남겨두지 말고 필요한 스테인리스 합금을 명시해야 합니다.

패킹 손실 위치를 사용하여 검토 안내

천공 코어 바로 옆의 재료 손실

검사 결과 코어 대면 표면에 손상이 집중된 것으로 나타나면 기존 내부 층과 그 피복 범위를 검토하십시오. 스테인리스 스틸 울 튜브와 랩은 소음기 설계에서 주변 유리 섬유 또는 현무암 패킹의 가스 침식을 줄이기 위해 사용됩니다.

해당 문제에 대해서는 다음을 평가하십시오. 머플러 코어 랩을 외부 고정 스크린이 천공 부위에서 동일한 처리를 제공할 것이라고 가정하는 대신 보호 층으로 평가하십시오. 섬유 자체에 원인을 돌리기 전에 코어 상태, 덮이지 않은 영역, 이음매 및 고정 방식을 확인하십시오.

조립 중 패킹이 움직이거나 모양이 변형됨

쉘에 삽입하는 동안 패킹을 유지하는 데 어려움이 있는 경우 다음을 검토하십시오. 머플러 패킹 스크린 또는 기타 승인된 봉쇄 방법. 첫 번째 질문은 고정 장치가 의도한 영역을 덮는지, 그리고 가장자리가 걸리지 않고 조립품을 통과할 수 있는지 여부입니다.

샘플에서 삽입 경로, 쉘 간격 및 끝단 마감을 확인하십시오. 코어 측 울 층이 패킹 외부의 관련 없는 취급 문제를 해결할 것으로 기대해서는 안 됩니다.

이음매 또는 끝단 틈새로 섬유가 빠져나감

개구부 위치, 고정 장치 겹침 및 끝단 배열을 검토하십시오. 코어 중앙 주위에 울을 더 추가하는 것은 조립품의 다른 곳에 있는 틈새에 대한 입증된 해결책이 아닙니다.

이러한 검사 패턴은 시작점일 뿐 진단이 아닙니다. 검토 시 재료 상태, 작동 이력 및 사진을 포함하십시오. 스크린이나 코어 랩 모두 작동 조건에 대해 승인되지 않은 섬유 등급을 유지하는 것을 정당화하는 데 사용되어서는 안 됩니다.

소음기에 둘 다 필요한 경우는 언제인가?

설계에 따라 천공 튜브 주위에 울 기반 층을 사용하고 음향 패킹 주위에 별도의 메쉬 인클로저를 사용할 수 있습니다. 해당 배열에서 내부 부품은 코어 측 노출을 해결하고 외부 부품은 봉쇄를 지원합니다. 금속 울은 자체 지지 메쉬와 함께 공급될 수도 있습니다.

따라서 둘 다 추가하는 것은 기본 업그레이드가 아닌 설계 결정입니다. 추가 스크린을 주문하기 전에 자재 명세서를 확인하십시오. 별도의 작업을 수행하는지, 기존 층을 복제하는지, 아니면 완성된 조립품 치수를 변경하는지 질문하십시오.

교체 작업의 경우 승인된 소음기 구조를 시작점으로 사용하십시오. 수정된 OEM 설계의 경우 반복 생산을 위해 출시하기 전에 전체 머플러에서 제안된 조합을 평가하십시오.

울과 스크린을 다르게 명시하십시오

울 층의 경우, 합금, 섬유 등급 또는 단면, 재료 질량, 피복 범위 및 설치된 두께를 요청하십시오. 느슨한 울 층과 설치된 압축 층은 서로 다른 상태이므로 두께 측정 방법을 명시하십시오.

스크린의 경우, 합금, 와이어 직경, 구조, 개구부 치수, 층 수 및 가장자리 마감을 요청하십시오. 관련이 있는 경우 개방 영역이 정의되고 측정되는 방식에 동의하십시오. 와이어 직경만으로는 개구부를 설명할 수 없으며, "2층"이라는 말만으로는 해당 층이 어떻게 배열되는지 명시할 수 없습니다.

전체 시트 치수가 일치한다는 이유만으로 직조 클로스, 편직 메쉬 및 기타 얽힌 와이어 구조를 대체하지 마십시오. 구매 사양에 구조 또는 승인된 샘플 참조를 기록하십시오.

열 선택의 경우 측정 위치 및 노출 기간과 함께 연속 및 피크 온도를 제공하십시오. 모든 스테인리스 스틸 제품에 하나의 온도 제한을 할당하는 대신 제안된 합금 및 부품을 해당 조건에 대해 검토하도록 요청하십시오. 당사의 스테인리스 스틸 울 머플러 패킹 가이드는 더 광범위한 재료 선택 고려 사항을 논의합니다.

내부 랩은 섬유에 사용 가능한 공간을 변경합니다

주변 패킹의 치수를 설정하기 전에 설치된 코어 랩을 고려하십시오. 균일한 층을 가진 원형 코어의 경우:

랩핑 후 외경 = 코어 외경 + 2 × 설치된 랩 두께.

기하학적 예시로만 볼 때, 2 mm 설치 층이 있는 50 mm 코어의 공칭 감김 직경은 52 mm가 아닌 54 mm입니다. 이 수치들은 계산 방법을 설명하기 위한 것이며, 권장되는 패킹 사양은 아닙니다.

다음 층에 할당된 공간을 확인할 때는 감긴 외피(wrapped envelope)를 사용하십시오. 실제 조립 적합성 검토 시 국부적인 겹침, 지지용 천, 패스너 및 외부 리테이너를 포함하십시오. 타원형이나 불규칙한 조립품의 경우, 원형 예시를 적용하기보다 도면을 기준으로 작업하십시오.

사용 가능한 섬유 부피가 변경되면 승인된 충전량을 재검토하십시오. 원래의 섬유 장입량을 더 작은 공간에 강제로 넣으면서 금속을 추가하면 평균 설치 섬유 밀도가 변경됩니다. 이전 패킹 사양이 확인 없이 그대로 유효하다고 가정하지 마십시오.

적합성, 유지력 및 소음을 별도의 요구 사항으로 검증하십시오

시험 조립을 사용하여 커버리지, 이음매, 가장자리 위치, 패스너 및 마감을 확인하십시오. 코어와 쉘에 부품을 손상시킬 수 있는 버(burr)나 기타 형상이 있는지 검사하십시오. 의도된 코어 통로, 입구 및 출구 형상이 막히지 않도록 하십시오.

그런 다음 합의된 작동 조건 하에서 조립된 소음기를 평가하십시오. 시험 후 패킹 분포와 부품 상태를 기록하고, 일관된 측정 방법을 사용하여 소음을 비교하십시오. 설계 검토에서 요구하는 경우 압력 손실 또는 배압 확인을 포함하십시오.

유지 부품이 단순히 맞다는 이유만으로 "음향적으로 중립적"이라고 간주해서는 안 됩니다. 스테인리스 스틸을 장착한다고 해서 특정 소음 감소 효과나 패킹 수명의 보장된 배수가 확립되는 것도 아닙니다. 실제 조립품에서 얻은 증거를 바탕으로 해당 결과를 승인하십시오.

필요한 부품에 대한 견적 요청서(RFQ)를 준비하십시오

BSTFLEX는 다음을 통해 도면 및 샘플 기반 개발을 지원합니다.OEM 머플러 패킹 제조 서비스. 샘플 검토가 명확한 목표를 가질 수 있도록 해당 프로젝트가 동일한 사양의 교체인지 아니면 제안된 설계 변경인지 명시하십시오.

코어 랩 및 고정 스크린 관련 질문

스테인리스 울 머플러 패킹과 스테인리스 스틸 울 배기 패킹은 동일한 것입니까?

두 설명 모두 동일한 금속 섬유 소재를 지칭할 수 있지만, 합금, 섬유 구조 또는 공급 형태를 정의하지는 않습니다. 견적에 벌크 울, 롤 소재 또는 완제품 코어 랩이 포함되는지 확인하십시오. 고정 스크린은 울과 함께 하나의 어셈블리로 공급되더라도 다른 와이어 구조입니다.

스테인리스 스틸 울 코어 랩과 배기 메시는 동일한 것입니까?

아니요. 울 기반 코어 랩은 금속 섬유 층을 포함하며, 배기 메시는 와이어 구조를 설명합니다. 일부 완제품 코어 랩은 두 가지를 결합하기도 합니다. 이름만 보지 말고 부품 도면과 자재 명세서를 비교하십시오.

고정 스크린이 유리섬유 머플러 패킹을 대체할 수 있습니까?

아니요. 여기서 설명하는 스크린은 패킹 고정 장치입니다. 다른 완전한 소음기 설계가 개발 및 검증되지 않은 경우 지정된 흡음재를 그대로 사용하십시오.

모든 머플러에 코어 랩과 스크린을 모두 사용해야 합니까?

모든 경우에 적용되는 범용적인 층 조합은 없습니다. 승인된 어셈블리에서 정의된 기능을 수행하는 경우에만 두 가지를 모두 사용하십시오. 다른 부품을 추가하기 전에 코어 슬리브에 이미 메시가 포함되어 있는지 확인하십시오.

두 부품 중 하나라도 배기음을 더 조용하게 만듭니까?

어떤 제품 이름도 소음 결과를 보장하지 않습니다. 패킹을 의도된 위치에 유지하는 것은 특정 소음 감소를 입증하는 것과는 다릅니다. 제안된 소재와 층 배열을 사용하여 완성된 머플러를 평가하십시오.

위치와 목적에 따라 제품 선택

천공 코어 주변의 울 및 와이어 클로스 부품에 대해서는 다음을 검토하십시오.BSTFLEX 스틸 울 머플러 코어 슬리브. 충전재 주변의 별도 와이어 인클로저에 대해서는 다음을 검토하십시오. BSTFLEX 스테인리스 스틸 배기 스크린.

다음과 같은 맞춤형 스테인리스 스틸 울 머플러 충전재 프로젝트의 경우 단면, 코어 직경, 덮개 길이, 필요한 울 수량 및 주문량을 보내주십시오. 롤 소재, 완제품 슬리브 또는 별도의 고정 스크린이 필요한지 명시하십시오. 기타 섬유 및 구성 요소 옵션은 머플러 충전재 제품군에서 확인할 수 있습니다.
