OEM 촉매 변환기 열 차폐판 프로젝트는 보통 차체 바닥 패널, 와이어링 하네스, 유체 라인, 센서, 변속기 부품 또는 주변 조립품을 촉매 변환기 열로부터 보호하는 단순한 요청에서 시작됩니다. 부품 자체는 간단해 보일 수 있지만, 신뢰할 수 있는 양산용 차폐판은 형상, 커버리지 범위, 여유 공간, 소재 구조, 장착 방식 및 반복 가능한 설치성에 따라 달라집니다.
본 가이드는 맞춤형 열 차폐판 견적 요청(RFQ)을 준비하는 완성차 제조업체, 배기 시스템 공급업체, 고성능 브랜드, 교체용 부품 회사 및 유통업체를 위해 작성되었습니다. 제조업체가 소재 구조를 추천하거나 시제품을 제작하기 전에 필요한 정보에 초점을 맞추고 있습니다.
범용 제품의 경우 다음 항목을 검토하십시오: BSTFLEX 촉매 변환기 열 차폐판. 더 다양한 제품을 확인하시려면 다음을 방문하십시오: 기타 열 차폐 제품.
길이, 너비 및 둘레도 중요하지만, 이러한 요소들이 전체 적용 환경을 모두 정의하지는 않습니다. 외부 치수가 비슷한 두 개의 촉매 변환기라도 설치 환경이 다르기 때문에 서로 다른 차폐판이 필요할 수 있습니다.
어떤 촉매 변환기는 동승석 바닥 아래에 위치하여 간격을 둔 금속 차폐판을 설치할 공간이 충분할 수 있습니다. 다른 촉매 변환기는 오일 라인이나 와이어링 하네스 근처에 위치하여 컴팩트한 다층 차단재가 필요할 수 있습니다. 교체용 부품 프로그램은 광범위한 호환성이 필요할 수 있는 반면, OEM 프로그램은 고정 구멍, 브라켓 및 제어된 설치 방향을 갖춘 성형 부품이 필요할 수 있습니다.
소재를 논의하기 전에 열 문제를 먼저 파악하십시오:
이러한 질문들을 통해 프로젝트에 성형 금속 차폐판, 유연한 다층 차폐판, 탈부착식 단열 블랭킷 또는 하이브리드 구조 중 무엇을 사용해야 할지가 결정됩니다.
| RFQ 항목 | 제공할 정보 | 중요한 이유 |
|---|---|---|
| 차량 또는 장비 | 차량 모델, 엔진, 배기 레이아웃, 장비 유형 또는 플랫폼 이름 | 적용 환경 맥락을 제공하고 패키징 제한 사항을 파악하는 데 도움을 줍니다. |
| 촉매 변환기 형상 | 전체 길이, 바디 너비, 둘레, 인렛 및 아울렛 위치, 콘, 이음매 및 센서 위치 | 차폐판 형상과 개방 상태로 유지해야 하는 영역을 정의합니다. |
| 보호 대상 부품 | 바닥 패널, 와이어링, 호스, 연료 라인, 브레이크 라인, 오일 시스템, 변속기, 플라스틱 부품 또는 기타 조립품 | 열을 제어해야 하는 방향을 명확히 합니다. |
| 사용 가능한 여유 공간 | 촉매 변환기, 차폐판 및 인접 부품 간의 최소 거리 | 허용 가능한 두께, 공기층 및 체결 방식을 결정합니다. |
| 열 조건 | 정상 작동 조건, 최고 조건, 작동 주기 및 측정된 온도 | 소재 및 단열재 선정을 지원합니다. |
| 사용 환경 | 차체 하부, 엔진룸, 오프로드, 선박, 상용차, 고정식 엔진 또는 기타 서비스 조건 | 내식성, 내마모성 및 외경 표면 선택에 영향을 미칩니다. |
| 장착 방식 | 기존 브래킷, 스터드, 홀, 클램프, 타이, 스트랩, 스프링 또는 신규 장착 제안 | 설치 반복성 및 진동 성능을 제어합니다. |
| 정비 요건 | 영구 설치, 간헐적 탈거 또는 빈번한 점검 | 고정식, 가침식(유연식) 또는 탈착식 구조 중 적합한 유형을 결정하는 데 도움이 됩니다. |
| 수량 | 시제품 수량, 초도 생산 주문 및 예상 연간 사용량 | 툴링, 제조 경로, 포장 및 단가에 영향을 미칩니다. |
| 문서화 | 도면, 검사 보고서, 재질 선언서, 라벨링, 추적성 또는 포장 요건 | 공급업체가 단순한 물리적 부품이 아닌 전체 프로그램을 견적할 수 있도록 합니다. |
성형 금속 방열판은 부품에 정교한 형상, 안정적인 장착 지점 및 제어된 공기 간극이 필요할 때 주로 선택됩니다. 프로젝트에 따라 알루미늄, 스테인리스 스틸 또는 고성능 합금으로 제작할 수 있습니다. 엠보싱, 리브, 접기 및 성형 가장자리를 활용하면 더 두꺼운 재질에만 의존하지 않고도 강성을 향상시킬 수 있습니다.
이 구조는 다음과 같은 경우에 적합합니다.
성형 방열판의 명세를 합금 종류만으로 지정해서는 안 됩니다. 도면에는 재질 두께, 엠보싱 또는 리브 패턴, 성형 높이, 홀 위치, 가장자리 상태, 장착 인터페이스 및 금속 셸에 부착되는 단열층도 정의해야 합니다.

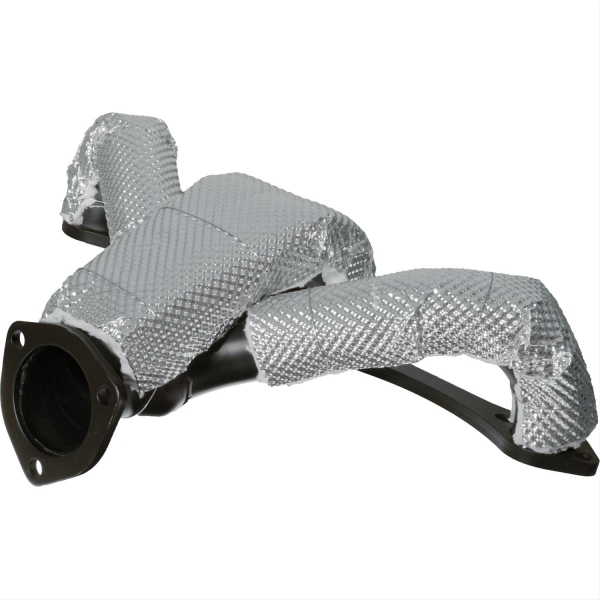

유연한 다층 방열판은 완전한 프레스 스탬핑 셸 없이도 다양한 컨버터 형상을 따라 밀착될 수 있습니다. 금속 또는 알루미나이즈 외경 표면, 단열층 및 내열성 내부 구조를 조합할 수 있습니다. 스테인리스 스틸 타이, 클램프 또는 기타 기계적 고정 장치를 사용하여 방열판을 정위치에 고정할 수 있습니다.
이 접근 방식은 다음과 같은 경우에 유용합니다.
유연하다고해서 치수가 지정되지 않는 것을 의미하지는 않습니다. 완성된 부품은 여전히 제어된 치수, 보강된 개구부, 확실한 가장자리 마감 처리 및 센서, 용접부 또는 인접 부품 쪽으로 이동하는 것을 방지하는 체결 레이아웃이 필요합니다.
탈착식 블랭킷은 열원 가까이에 더 많은 단열재를 배치하며 불규칙한 하우징 주변 형상에 맞게 형성할 수 있습니다. 국소적인 열 가둠이 필요하거나 점검 시 블랭킷을 탈거해야 하는 경우에 적합할 수 있습니다.
이 구조 유형에 대해서는 Thermal Insulation Catalytic Converter Heat Blanket 항목을 참조하십시오.
촉매 컨버터를 밀착 단열하기로 하는 결정은 실제 배기 시스템 설계를 바탕으로 이루어져야 합니다. 커버리지, 환기, 센서 위치, 컨버터 내구성 및 완성차 업체의 열적 요건을 반드시 고려해야 합니다. 블랭킷을 모든 순정 금속 방열판의 만능 대체품으로 취급해서는 안 됩니다.
하이브리드 방열판은 성형된 또는 반강성 금속 표면과 단열층을 결합합니다. 금속은 형상, 환경 보호 및 장착 안정성을 제공하는 한편, 단열재는 어셈블리를 통한 열전달을 줄여줍니다.
이 형식은 얇은 단일 금속층으로는 충분한 열 제어를 제공하지 못하지만, 두꺼운 섬유 블랭킷은 공간을 너무 많이 차지하거나 장착 요건을 충족하지 못하는 경우에 유용합니다.
촉매 변환기 방열판이 반드시 변환기 전체를 감싸야 하는 것은 아닙니다. 많은 시스템에서 우선순위는 특정 부품을 향하는 복사 경로를 차단하는 것입니다. 방향성 커버리지는 다른 영역을 개방해 두면서 차량 바닥, 오일 시스템, 전기 배선 하네스 또는 유체 라인을 보호할 수 있습니다.
커버리지는 도면에 정의하거나 사진에 표시해야 합니다. 다음 항목을 식별하십시오:
차량 맞춤형 사례는 다음을 참조하십시오: 2014–2019 Corvette C7 촉매 변환기 방열판. 특정 모델용 프로젝트는 광범위하게 호환되는 범용 방열판과 다른 치수 제어가 필요합니다.
부품 전체에 대해 하나의 재질 이름을 요청하는 것보다 각 층에 기능을 할당하는 것이 더 유용합니다. 다층 방열판은 고온면, 단열 코어, 외표면, 가장자리 보강재 및 패스너에 서로 다른 재질이 필요할 수 있습니다.
| 방열판의 부위 | 대표적인 재질 옵션 | 선정 요인 |
|---|---|---|
| 강성 외부 셸 | 알루미늄, 엠보싱 알루미늄, 스테인리스 스틸, 엠보싱 스테인리스 스틸, 니켈 합금 | 중량, 부식 노출, 강성, 성형 방법, 사용 온도 및 비용. |
| 반사형 외부 표면 | 알루미늄 호일, 알루미나이즈드 직물 또는 금속 적층판 | 복사열 방향, 환경 노출, 유연성 및 표면 내구성. |
| 단열층 | 파이버글래스, 고실리카 섬유 또는 기타 고온 단열재 | 요구되는 두께, 압축, 열 노출, 유연성 및 취급성. |
| 고온면 층 | 스테인리스 스틸 메쉬, 내열 직물 또는 금속 페이싱 | 직접 노출, 마모, 오염 및 단열 패키지 부착성. |
| 가장자리 및 개구부 보강 | 접힌 금속 에지, 봉제된 고온 테이프, 그로밋, 아일렛 또는 보강 패치 | 절단 저항성, 설치 하중 및 반복 정비성. |
| 체결 시스템 | 스테인리스 스틸 타이, 클램프, 스트랩, 스프링, 볼트, 스터드 또는 브래킷 | 진동, 설치 시간, 탈거 요건 및 이용 가능한 장착 지점. |
내열 성능은 결정 요소의 일부일 뿐입니다. 재질은 열사이클, 진동, 수분, 도로 오염물 및 설치 중에 가해지는 힘도 견뎌내야 합니다.
스탠드오프 히트 쉴드는 일반적으로 고온 부품과 쉴드 사이의 제어된 공간에 의존합니다. 이 공간은 직접적인 전도를 차단하고 반사 금속 장벽의 성능을 향상시킬 수 있습니다. 마운팅 설계는 반복적인 가열, 냉각 및 진동 후에도 간격을 유지해야 합니다.
접촉식 또는 밀착형 유연 쉴드는 다르게 작동합니다. 단열재를 사용하여 열전달을 늦추며 컨버터 본체의 일부를 감쌀 수 있습니다. 구조는 미끄러지거나, 이음새가 벌어지거나, 센서 및 배선에 하중이 집중되지 않고 안정성을 유지해야 합니다.
RFQ는 제안된 쉴드가 다음 중 해당하는지 명시해야 합니다:
이 정보가 없으면 외형 치수가 동일한 견적이라도 완전히 다른 제품을 설명할 수 있습니다.
많은 히트 쉴드 문제는 단열재가 아니라 마운팅 인터페이스에서 시작됩니다. 움직이거나, 덜그덕거리거나, 회전하는 쉴드는 커버리지를 잃고 근처 부품에 닿을 수 있습니다.
설계 시 다음 사항을 검토하십시오:
교체 부품 프로그램의 경우, 설치 방법은 공장용 공구 없이도 이해할 수 있어야 합니다. OEM 조립 라인의 경우 우선순위는 택트 타임(takt time), 포카요케(오방지) 기능, 제어된 패스너 토크 및 일관된 부품 방향일 수 있습니다.
BSTFLEX는 고객 도면, CAD 형상, 치수 스케치, 표시가 있는 사진 또는 고객 소유의 실물 샘플을 바탕으로 프로젝트를 검토할 수 있습니다. 가장 적절한 시작 형식은 프로젝트의 성숙도에 따라 다릅니다.
제어된 도면은 반복 생산을 위한 선호되는 기반입니다. 중요 치수, 데이텀, 구멍 위치, 소재 스택, 두께, 공차, 가장자리 처리 및 개정 수준을 식별해야 합니다.
CAD 데이터는 성형된 금속 쉴드와 좁게 패키징된 어셈블리에 유용합니다. 가능한 경우 주변 부품이나 클리어런스 엔벨로프를 포함하십시오. 컨버터 모델만으로는 가용한 공간을 정의하는 바닥, 배선, 브래킷 및 기타 부품을 보여주지 못합니다.
샘플은 기본 형상을 확립할 수 있지만 응용 정보가 동반되어야 합니다. 사용된 부품은 사용으로 인해 변형, 오염 또는 변경되었을 수 있습니다. 프로젝트에서는 샘플에서 복사한 치수와 생산을 위해 수정해야 하는 치수를 구분해야 합니다.
초기 평가를 위해 척도 또는 치수 참조가 포함된 여러 각도의 사진을 제공하십시오. 열원, 보호된 부품, 제안된 마운팅 포인트 및 제한 구역을 표시하십시오. 이 방법은 초기 권장 사항을 지원할 수 있지만, 반복 생산 전에는 여전히 제어된 도면 또는 승인된 샘플이 필요합니다.
사용 가능한 가공 및 패키징 지원에 대한 자세한 내용은 다음을 참조하십시오: BSTFLEX Custom Capabilities.
프로토타입은 "맞습니까?"라는 질문 그 이상에 답해야 합니다. 샘플 검토를 통해 부품을 일관되게 설치할 수 있는지, 작동 중에 의도한 위치에 유지되는지 확인해야 합니다.
실용적인 승인 계획에는 다음이 포함될 수 있습니다:
열 성능은 설치된 어셈블리에서 평가해야 합니다. 소재 데이터시트는 스크리닝에는 유용하지만 실제 차량이나 배기 시스템에서의 측정을 대체할 수는 없습니다.
| 검사 영역 | 일반적인 제어 방법 |
|---|---|
| 전체 치수수 | 승인된 도면, 템플릿 또는 검사구와 대조하여 확인합니다. |
| 중요 홀 및 컷아웃 | 정의된 데이텀을 기준으로 위치, 크기 및 방향을 확인합니다. |
| 재질 구조 | 합금, 직물, 단열재, 층 순서 및 승인된 두께를 확인합니다. |
| 성형 형상 | 검사용 지그, 결합 샘플 또는 정의된 프로필 치수를 사용하십시오. |
| 모서리 마감 | 접힘, 바인딩, 봉제선 및 날카로운 모서리 제어 상태를 검사하십시오. |
| 패스너 | 유형, 수량, 길이, 부착 상태 및 동봉된 설치 하드웨어를 확인하십시오. |
| 작업 품질 | 찢어짐, 풀린 섬유, 벌어진 봉제선, 박리, 변형 및 오염 여부를 검사하십시오. |
| 식별 표시 | 필요한 경우 부품 번호, 개정 이력, 배치 마킹 및 라벨 위치를 확인하십시오. |
| 포장 | 부품 분리, 변형 방지, 카운트된 수량 및 고객 라벨링을 확인하십시오. |
합격 기준은 생산 전에 합의되어야 합니다. "조밀한 핏" 또는 "샘플과 동일함"과 같은 모호한 용어는 중요 치수에 충분하지 않습니다. 승인된 도면, 골든 샘플 및 검사 방법은 허용 가능한 변동 범위와 반드시 제어되어야 하는 항목을 명확히 정의해야 합니다.
상업적 공급 형태는 제품 설계 및 포장에 영향을 미칩니다.
OEM 프로그램은 일반적으로 관리 대상 도면, 개정 관리, 안정적인 자재, 재현 가능한 검사 및 생산 포장을 요구합니다. 연간 사용량과 출시 일정은 견적 단계에서 포함되어야 합니다.
애프터마켓 프로그램에는 더 넓은 치수 공차, 설치 하드웨어, 장착 설명서 및 소매용 포장이 필요할 수 있습니다. 공급업체는 제품이 특정 차량용인지 또는 다양한 컨버터 제품군에 적용하기 위한 것인지 알아야 합니다.
성능 중시 애플리케이션은 종종 배기 레이아웃이 수정되어 있고 여유 공간이 제한적입니다. 개발 과정에서는 유연하거나 툴링 비용이 적게 드는 구조가 유용할 수 있으며, 장착이 확인된 후 보다 통제된 디자인으로 전환할 수 있습니다.
유통업체는 창고 취급에 적합한 맞춤형 라벨, 중립 포장, 바코드 정보, 설명서 및 포장 단위를 요구할 수 있습니다. 이러한 요구 사항은 샘플 승인 후 추가하기보다는 부품 견적과 함께 산정되어야 합니다.
더욱 정확한 견적을 받으려면 다음 정보를 보내주세요:
설계가 아직 확정되지 않은 경우, 온도 등급만으로 소재를 선택하기보다 애플리케이션 데이터를 보내주세요. BSTFLEX는 가용 공간과 생산 요구 사항에 맞춰 견고한 구조, 유연한 구조, 단열 구조를 비교해 드릴 수 있습니다.
적용 분야, 변환기 치수 또는 도면, 주변 여유 공간, 보호 대상 부품, 열 조건, 필수 커버리지, 장착 방식, 프로토타입 수량 및 생산 전망치를 보내주세요. 핫존과 제한 구역이 표시된 사진도 유용합니다.
네. 고객 소유의 샘플을 개발 참고 자료로 사용할 수 있습니다. 샘플에는 장착 정보와 수정 또는 제어해야 하는 치수가 함께 제공되어야 합니다. 반복 생산 전에 승인된 도면이나 골든 샘플을 확립해야 합니다.
범용 차단막은 다양한 변환기 치수에 맞도록 설계되며 일반적으로 설치 중에 조정됩니다. OEM 열 차단막은 특정 차량 또는 배기 어셈블리를 중심으로 개발되며 제어된 형상, 장착 지점 및 생산 사양을 사용합니다.
반드시 그렇지는 않습니다. 커버리지는 열적 목표를 따라야 합니다. 방향성 차단막은 전체 변환기를 감싸지 않고도 바닥, 배선 또는 유체 라인을 보호할 수 있습니다. 완전 커버 또는 근접 커버를 위해서는 변환기, 센서, 환기 및 배기 시스템 요구 사항에 대한 검토가 필요합니다.
모든 프로젝트에 공통으로 적용되는 단일 소재는 없습니다. 알루미늄은 중량을 줄일 수 있고, 스테인리스 스틸은 강도와 환경 내구성을 제공하며, 다층 구조는 단열성을 더할 수 있습니다. 올바른 선택은 온도, 여유 공간, 장착, 진동, 부식 노출 및 생산 방법에 따라 달라집니다.
BSTFLEX는 단단한 금속 차단막, 유연한 다층 차단막, 단열재가 뒷받침된 구조 및 탈착식 촉매 변환기 블랭킷을 지원합니다. 권장되는 형식은 형상, 가용 공간, 서비스 요구 사항 및 주문 볼륨에 따라 달라집니다.
반복 양산 전에 프로토타입 및 샘플 수량을 검토할 수 있습니다. 샘플 단계에서는 실제 조립품에서의 치수 적합성, 커버리지, 설치, 장착 유지력 및 열 성능을 확인해야 합니다.
네. 라벨 부착, 중립 포장, 브랜드 포장, 수량별 포장, 바코드 및 고객 부품 번호 식별은 OEM 또는 유통업체 프로그램의 일환으로 검토될 수 있습니다.
Ningguo BST Thermal Products Co., Ltd.은 OEM, 애프터마켓 및 자체 브랜드 프로그램을 위한 자동차용 열 보호 제품을 제조합니다. 프로젝트는 도면, CAD 데이터, 치수, 사진 또는 고객 소유 샘플을 통해 검토할 수 있습니다.
