터보 블랭킷 고정 시스템은 단열재가 설계된 후에 선택되는 부속품이 아닙니다. 스프링, 레이싱 와이어, 앵커 및 보강된 가장자리는 블랭킷 패턴, 터빈 하우징 형상, 그리고 가용한 설치 공간과 함께 작동해야 합니다.
BSTFLEX는 프로젝트 맞춤형 고정 장치가 포함된 터보 블랭킷을 공급합니다. 패턴과 주문 사양에 따라 체결 방식은 스테인리스 스틸 스프링, 레이싱 와이어 또는 기타 검토된 방식을 사용할 수 있습니다. 올바른 선택은 웨이스트게이트 메커니즘, 터보 연결부 또는 필수 서비스 접근을 방해하지 않으면서 승인된 블랭킷을 제자리에 잡아주는 방식입니다.
이 가이드는 구매자가 터보 블랭킷 설치 하드웨어를 주문할 때 명시해야 하는 사항, 스프링과 레이싱 와이어의 차이점, 그리고 샘플 승인 시 확인해야 할 사항을 설명합니다. 전체 자재 및 규격 범위에 대해서는 BSTFLEX 터보 열 차단 블랭킷 제품군을 검토하십시오.

눈에 보이는 스프링이나 와이어는 부착 시스템의 일부분에 불과합니다. 완전한 구매 사양서에는 하드웨어, 블랭킷에 연결되는 지점, 그리고 고정 하중을 지탱하는 구조가 명시되어야 합니다.
| 구성품 | 기능 | 구매자가 확인해야 할 사항 |
|---|---|---|
| 레이싱 앵커 또는 부착 지점 | 스프링이나 와이어가 블랭킷에 연결되는 위치를 제공합니다. | 수량, 위치, 재질, 형상 및 승인된 블랭킷 패턴과의 관계. |
| 스테인리스 스틸 스프링 | 일정한 양의 신축을 허용하면서 마주보는 부착 지점을 연결합니다. | 스프링 길이, 부착 간격, 수량, 재질 및 스프링이 설치된 상태로 공급되는지 또는 별도로 공급되는지 여부. |
| 레이싱 와이어 | 부착 지점 사이에 유연한 체결부를 생성하며, 승인된 설치에 맞게 라우팅할 수 있습니다. | 와이어 재질, 직경, 공급된 길이, 피스 수 및 의도된 레이싱 경로. |
| 보강된 가장자리 또는 앵커 영역 | 고정 하중을 블랭킷 구조로 전달하는 데 도움을 줍니다. | 가장자리 재질, 스티칭, 앵커 보강 및 잡아당기거나 접어서는 안 되는 영역. |
| 설치 지침 | 공급된 패턴에 대한 방향, 하드웨어 경로, 조임 방식 및 검사 지점을 정의합니다. | 제품별 지침, 도면, 경고사항 및 필요한 도구. |
| 예비 하드웨어 | 설치, 교체 또는 현장 서비스 요구사항을 지원합니다. | 예비 부품 필요 여부, 키트당 수량 및 교체 부품 식별 방법. |
블랭킷에 물리적으로 앵커가 포함되어 있더라도 별도의 하드웨어 팩이 필요할 수 있습니다. 견적서와 포장 사양서에는 각 유닛에 포함된 항목이 정확히 명시되어야 합니다.
스프링과 와이어 모두 터보 블랭킷을 고정하는 데 사용할 수 있지만, 동일한 설치 방법을 형성하지는 않습니다. 어떤 옵션도 모든 하우징에 자동으로 올바른 것은 아닙니다.
| 선택 포인트 | 스테인리스 스틸 스프링 | 스테인리스 스틸 레이싱 와이어 |
|---|---|---|
| 체결 방식 | 스프링은 승인된 스팬을 가로질러 두 개의 정의된 앵커 지점을 연결합니다. | 와이어는 지정된 부착 지점을 통과하거나 그 주위로 라우팅되며 설치 방법에 따라 고정됩니다. |
| 조절 | 조절은 주로 스프링 길이, 인장 및 앵커 위치에 의해 결정됩니다. | 설치자는 승인된 패턴의 한계 내에서 배선 경로와 최종 고정 길이를 제어할 수 있습니다. |
| 접근 요구 사항 | 설치자는 양쪽 앵커에 닿고 스프링을 결합할 수 있는 공간이 필요합니다. | 설치자는 움직이는 부품이나 고온 부품에 잘못 닿지 않으면서 와이어를 배치하고 장력을 가하며 고정할 수 있는 충분한 접근 공간이 필요합니다. |
| 정비 계획 | 승인된 블랭킷과 하드웨어를 분해, 검사 및 재설치하도록 의도한 경우 스프링이 편리할 수 있습니다. | 컴팩트하거나 설치 전용 레이싱 경로가 필요한 경우 와이어를 선택할 수 있습니다. |
| 키트 사양 | 수량, 자유 길이 및 부착 스팬에 맞는 올바른 스프링을 정의해야 합니다. | 재질, 직경, 공급된 길이 및 절단 또는 레이싱 지침을 정의해야 합니다. |
| 부적절하게 지정된 경우의 주요 위험 | 잘못된 스팬은 블랭킷을 느슨하게 만들거나 앵커에 과도한 하중을 가할 수 있습니다. | 잘못된 경로 지정 또는 과도한 조임은 블랭킷을 변형시키거나 앵커 영역을 손상시키거나 근처 부품을 방해할 수 있습니다. |
하드웨어를 선택하기 전에 예상되는 분해 빈도를 논의해야 합니다. 스프링 클로저가 모든 블랭킷을 무기한으로 분해하고 재사용할 수 있음을 자동으로 의미하지는 않습니다. 단열재, 이음새, 외장 및 부착 지점의 상태는 열 순환 후에도 여전히 평가되어야 합니다.
앵커 위치는 블랭킷 패턴과 함께 개발되어야 합니다. 이는 닫는 힘이 적용되는 위치와 블랭킷이 터빈 하우징 주위에 배치된 후 설치자가 하드웨어에 도달할 수 있는지 여부를 결정합니다.
표준 또는 맞춤형 터보 블랭킷의 경우 다음을 확인하십시오.
모든 T3, T4, T6 또는 모델별 터보 블랭킷에 공통적으로 적용되는 보편적인 앵커 개수는 존재하지 않습니다. 필요한 개수와 위치는 하우징 형상, 블랭킷 구조 및 체결 방법에 따라 달라집니다. 패턴 자체공식이 올바르지 않은 경우, 단순히 앵커를 추가한다고 해서 피팅이 자동으로 개선되지는 않습니다.

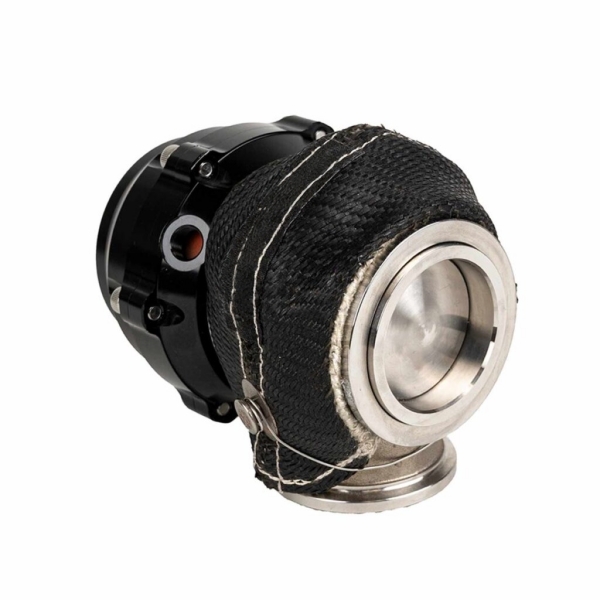

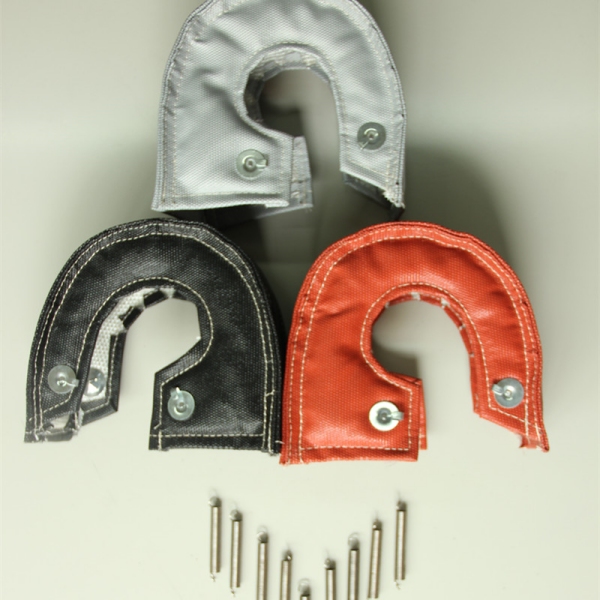

블랭킷 패턴이 명확한 대향 체결 지점을 제공하고 설치를 위한 충분한 공간이 확보될 때 스프링을 고려할 수 있습니다. 이를 통해 제공된 하드웨어 세트를 쉽게 식별할 수 있으며, 동일한 승인된 하우징, 블랭킷 개정판 및 스프링 사양이 사용될 때 반복 설치를 간소화할 수 있습니다.
스프링을 선택하기 전에 다음을 확인하십시오:
맞지 않는 블랭킷을 하우징에 억지로 맞추기 위해 단순히 더 길거나 강한 스프링을 선택하지 마십시오. 하드웨어는 올바르게 피팅된 패턴을 고정해야 하며, 잘못된 치수를 보정하기 위한 것이 아닙니다.
레이싱 와이어는 승인된 설치에 컴팩트한 폐쇄부나 하우징 주위의 특정 경로가 요구되는 경우 체결 지점 간의 유연한 경로를 제공할 수 있습니다. 와이어 사양은 정의되지 않은 현장 구매품으로 남겨두지 말고 블랭킷과 함께 제공되어야 합니다.
와이어 기반 설치 시 다음을 식별해야 합니다:
지정된 터보 블랭킷 고정용 와이어 대신 일반용 가정용 와이어를 사용해서는 안 됩니다. 선택한 와이어는 승인된 설치 환경의 온도, 환경 및 기계적 부하에 적합해야 합니다.
과도한 힘을 주지 않고는 반대쪽 앵커에 도달하지 않는 블랭킷은 방향이 잘못되었거나, 패턴이 잘못되었거나, 이격 거리가 부족할 수 있습니다. 스프링이나 와이어를 더 세게 당기면 근본적인 장착 문제를 해결하지 못하고 봉제선, 가장자리 바인딩 및 앵커 영역이 변형될 수 있습니다.
엔진이 식은 상태에서 가장착을 진행하는 동안:
지정된 대로 하드웨어를 설치할 수 없는 경우, 간섭 부위를 촬영하고 해당 영역을 표시하십시오. 승인 없이 블랭킷을 자르거나, 앵커를 재배치하거나, 하드웨어를 대체하는 대신 피팅 검토를 요청하십시오.

내장 웨이스트게이트가 있는 터보차저는 액추에이터와 링크 장치가 필요한 움직임을 유지해야 하므로 각별한 주의가 필요합니다. 블랭킷 가장자리, 앵커, 스프링, 레이싱 와이어는 모두 움직이는 메커니즘에 닿지 않아야 합니다.
구매 또는 샘플 패키지에는 다음을 보여주는 사진이 포함되어야 합니다:
T3 또는 T4로 설명된 블랭킷이 내장형 웨이스트게이트 여유 공간을 자동으로 올바르게 갖추고 있다고 가정하지 마십시오. 실제 터보차저의 하우징 및 액추에이터 레이아웃을 확인해야 합니다.
외장형 웨이스트게이트 구조는 내장형 액추에이터 여유 공간에 대한 우려를 일부 줄여주지만, 장착 시에는 여전히 명확한 체결 경로가 필요합니다. 인근의 웨이스트게이트 파이프, 매니폴드 분기점, V-밴드 클램프 및 정비용 체결 부품이 블랭킷 하드웨어로의 접근을 제한할 수 있습니다.
V-밴드 및 분할 하우징 터보차저의 경우 계속 접근할 수 있어야 하는 클램프, 볼트 및 연결 부위를 확인하십시오. 필요한 정비 지점을 가로지르는 스프링이나 와이어는 단순한 점검 작업을 더 큰 분해 작업으로 만들 수 있습니다.

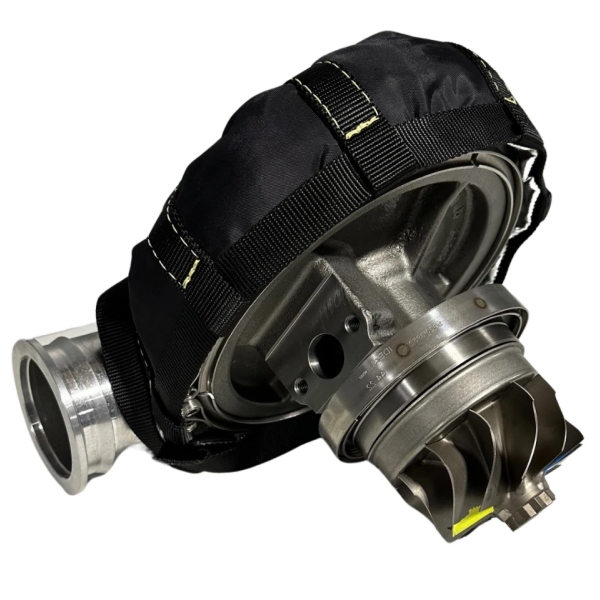

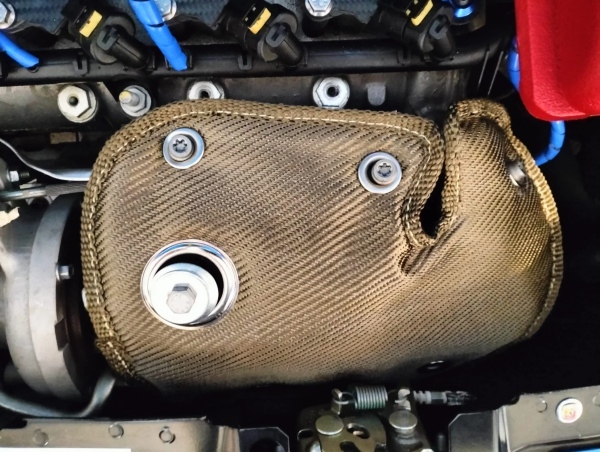

터보차저만 찍힌 제품 이미지보다는 장착된 상태의 사진을 보내주십시오. 주변 부품에 따라 제안된 체결 부위에 접근하여 점검할 수 있는지 여부가 결정됩니다.

스테인리스 스틸은 터보 블랭킷 스프링, 와이어 및 앵커용으로 흔히 지정되지만, 주문 시 정확한 등급, 직경 및 구조를 확인해야 합니다. 스테인리스 스틸 하드웨어를 사용한다고 해서 전체 블랭킷의 온도 등급이 결정되는 것은 아닙니다.
완성된 조립품에는 다음도 포함됩니다:
각 부품은 서로 다른 위치를 차지하며 온도, 진동, 기계적 하중의 서로 다른 조합을 경험합니다. 하나의 스프링이나 와이어에 대한 재질 데이터가 전체 터보 블랭킷의 성능 등급으로 제시되어서는 안 됩니다.
외장 커버 선택에 대해서는 다음을 참조하십시오: 실리콘 코팅 터보 블랭킷 소재 및 온도. 동일한 원리가 티타늄, 카본 및 알루미늄화 직물 버전에도 적용됩니다. 외부 명칭은 완전한 조립 사양이 아닙니다.
특정 블랭킷과 함께 제공된 지침을 항상 따르십시오. 다음 검토 사항은 구매자가 설치 및 인수 계획을 세우는 데 도움을 주기 위한 것이며, 제품별 지침을 대체하지 않습니다.
패스닝 시스템은 정기 블랭킷 검사에 포함되어야 합니다. 올바른 주기는 장비, 작동 부하, 유지보수 요구 사항에 따라 다릅니다.
다음 사항을 확인하십시오:
손상된 하드웨어를 단지 여전히 부착할 수 있다는 이유로 재사용하지 마십시오. 교체용 하드웨어는 승인된 사양과 일치해야 합니다. 블랭킷 자체가 취성화되거나 찢어지거나 오염되거나 변형된 경우, 스프링이나 와이어만 교체해서는 조립품을 허용 가능한 상태로 복원하지 못할 수 있습니다.
유통업체, 프라이빗 브랜드 또는 OEM 주문의 경우 고정 부품을 정의된 구성품의 일부로 공급할 수 있습니다. 터보 블랭킷 피팅 키트. 상업 사양은 기술 사양과 일치해야 합니다.
| 키트 아이템 | 정의할 세부 사항 |
|---|---|
| 블랭킷 | 패턴 참조, 리비전, 외피, 단열 구조, 가장자리 마감 및 앵커 배치. |
| 스프링 | 수량, 치수, 재질, 교체 부품 참조 및 예비 부품 포함 여부. |
| 레이싱 와이어 | 재질, 직경, 총 길이, 사전 절단된 길이 및 수량. |
| 지침 | 언어, 설치도, 하드웨어 경로, 경고 및 검사 정보. |
| 포장 | 하드웨어가 설치된 경우, 블랭킷과 함께 백에 담거나 별도의 라벨이 부착된 구획에 포장해야 합니다. |
| 식별 | 블랭킷 부품 번호, 하드웨어 키트 참조, 개정판, 바코드 또는 고객 라벨. |
| 예비 부품 | 교체용 스프링, 와이어 또는 앵커 부품이 별도로 공급되는지 여부. |
부품이 진정으로 상호 교환 가능하고 설치 지침에 할당 내용이 명확하게 명시되어 있지 않는 한, 표시가 없는 하나의 하드웨어 백을 여러 블랭킷 패턴에 공용으로 사용하지 마십시오.
시제품 승인에는 바느질된 블랭킷 본체뿐만 아니라 마감재와 하드웨어도 포함되어야 합니다.
장착 승인: 블랭킷이 대상 하우징 영역을 덮고 정상적인 접근을 통해 하드웨어를 설치할 수 있는지 확인합니다.
작동 승인: 웨이스트게이트 액추에이터, 링키지 및 기타 움직이는 부품 주위의 간격을 확인합니다.
하드웨어 승인: 스프링 또는 와이어 사양, 수량, 배선 경로 및 최종 부착 지점을 기록합니다.
정비 승인: 어떤 부품에 계속 접근할 수 있는지, 그리고 정기 정비 시 블랭킷을 제거할 예정인지 확인합니다.
포장 승인: 각 블랭킷에 올바른 하드웨어와 설명서가 포함되어 있는지 확인합니다.
도면 기반 및 자체 브랜드 프로젝트의 경우 BSTFLEX OEM 및 맞춤형 터보 블랭킷 제조 공정을 검토하세요.
| RFQ 필드 | 제공할 정보 |
|---|---|
| 터보차저 식별 | 제조업체, 모델, 부품 번호 및 터빈 하우징 세부 정보. |
| 블랭킷 패턴 | 표준 참조, 도면, 샘플 또는 요청된 맞춤형 패턴. |
| 웨스트게이트 구성 | 액추에이터 및 링키지 사진을 포함한 내부 또는 외부 방식. |
| 선호하는 고정 방식 | 스프링, 레이싱 와이어 또는 검토 후 BSTFLEX 추천 요청. |
| 설치 접근성 | 가용 공간, 서비스 포인트 및 하드웨어가 피해야 하는 부품. |
| 탈거 요구 사항 | 예상되는 검사 또는 정비 주기 및 재설치 필요 여부. |
| 하드웨어 포장 | 장착 상태, 벌크, 개별 포장, 예비 수량 및 라벨 부착. |
| 주문 정보 | 샘플 수량, 초도 주문, 반복 수요 및 자체 상표(PB) 요구 사항. |
모든 설치에 해당하는 것은 아닙니다. 스프링은 블랭킷에 명확한 대향 앵커가 있고 설치 시 적절한 부착 간격이 제공될 때 잘 작동합니다. 와이어는 더 유연한 배선 방법을 제공할 수 있습니다. 패턴, 접근성, 서비스 요구 사항 및 제공된 지침에 따라 선택해야 합니다.
수량은 패턴에 따라 다릅니다. 모든 T3, T4 또는 T6 블랭킷이 동일한 개수를 사용한다고 가정하지 마십시오. 실제 제품의 승인된 앵커 레이아웃과 하드웨어 목록을 확인하십시오.
제품에 지정되거나 제공된 레이싱 와이어를 사용하십시오. 지정되지 않은 와이어는 온도 및 기계적 환경에 필요한 재질, 직경 또는 적합성을 갖추지 못할 수 있습니다.
재사용은 스프링 상태, 블랭킷 상태 및 제품 지침에 따라 다릅니다. 변형, 부식, 손상되었거나 승인된 블랭킷을 더 이상 제대로 고정하지 못하는 스프링은 재사용해서는 안 됩니다.
네, 두 방법 모두 승인된 블랭킷 패턴과 호환되는 경우 가능합니다. 각 구성을 명확하게 검토하고 견적을 낼 수 있도록 필요한 키트 옵션, 수량 및 포장을 명시해 주세요.
과도한 체결력은 더 높은 단열 등급을 만들어내지 않습니다. 하드웨어는 구조를 손상시키거나 터보차저를 방해하지 않으면서 올바르게 장착된 블랭킷을 제자리에 고정해야 합니다.
터보차저 모델, 터빈 하우징 치수, 설치 사진 및 선호하는 블랭킷 구조를 보내주십시오. 웨이스트게이트 메커니즘, 사용 가능한 하드웨어 경로 및 접근성을 유지해야 하는 정비 지점을 표시해 주십시오.
재주문 또는 자체 브랜드(private-label) 프로그램의 경우, 필요한 스프링 또는 와이어 키트, 예비 수량, 설치 지침, 라벨 및 포장 형식도 함께 제공해 주십시오. BSTFLEX는 티타늄, 카본, 알루미나이즈드 패브릭 및 실리콘 코팅 터보 블랭킷 구조와 함께 표준 및 맞춤형 체결 방식을 검토할 수 있습니다.
