이 구조는 일반적으로 유리섬유 직물 베이스와 반사형 알루미늄 외피를 결합합니다. 유리섬유 층은 유연성과 구조적 지지력을 제공하며, 알루미늄 코팅 표면은 보호 대상 배선으로 전달되는 복사열을 줄이는 데 도움을 줍니다.
자동차 애플리케이션의 경우, 올바른 슬리브를 선택하려면 단순히 온도 등급을 선택하는 것 이상의 고려가 필요합니다. 엔지니어는 열원 온도, 간격, 하네스 직경, 커넥터 크기, 설치 순서, 슬리브 유연성, 마모 노출 및 보호 대상 배선 어셈블리에 필요한 온도도 고려해야 합니다.
BSTFLEX는 제조합니다 알루미늄 코팅 열 보호 슬리브 자동차 와이어 하네스, 케이블, 호스 및 유체 라인용 표준 및 맞춤형 구조 제품을 제조합니다.
알루미늄 코팅 유리섬유 슬리브는 알루미늄 코팅 유리섬유 슬리브 유리섬유 직물과 알루미늄 기반의 반사형 외피를 결합하여 만든 유연한 열 보호 슬리브입니다.
이 슬리브는 주로 복사 에너지로 인한 열 노출을 줄이기 위해 설계되었습니다. 뜨거운 배기 부품은 하네스가 뜨거운 표면에 닿지 않더라도 근처 배선에 상당한 열을 전달할 수 있습니다. 반사형 외피는 슬리브가 흡수하는 복사 에너지의 양을 제한하는 데 도움을 주며, 유리섬유 층은 추가적인 열 차단 및 기계적 지지력을 제공합니다.
필요한 구조에 따라 반사 표면은 다음을 사용할 수 있습니다:
유리섬유 베이스는 브레이드(편조), 직조, 봉제되거나 다층 복합 슬리브에 통합될 수 있습니다.
유리섬유는 많은 일반적인 고분자 재료를 손상시킬 수 있는 온도를 견디면서도 유연한 직물 구조를 제공할 수 있기 때문에 자동차 열 보호 분야에서 흔히 사용됩니다.
알루미늄 코팅 슬리브에서 유리섬유 층은 다음과 같은 여러 기능을 수행합니다:
유리섬유 구조는 알루미늄 층과 분리하여 평가해서는 안 됩니다. 완성된 슬리브의 성능은 반사 표면, 유리섬유 구조, 접착 또는 결합 방식, 이음매 구조 및 설치를 포함한 전체 시스템에 달려 있습니다.
깨끗한 반사형 금속 표면은 복사열 흡수를 줄일 수 있기 때문에 알루미늄 외피가 사용됩니다.
이는 와이어 하네스가 다음 근처에 위치할 때 특히 유용합니다:
복사열 보호는 직접 접촉 단열과는 다릅니다. 슬리브가 뜨거운 배기 부품에 눌려 있으면 전도열이 더 중요해집니다. 그러한 조건에서는 반사 표면만으로는 충분한 보호를 제공하지 못할 수 있습니다.
자동차 배선은 하네스에 서로 다른 온도 제한을 가진 여러 재료가 포함되어 있기 때문에 국부적인 열 노출에 특히 민감합니다.
일반적인 하네스에는 다음이 포함될 수 있습니다:
따라서 전체 하네스의 최대 허용 온도는 전기 도체 자체가 아닌 이러한 구성 요소 중 하나에 의해 제어될 수 있습니다.
알루미늄 처리된 와이어 하네스 슬리브는 하네스가 유연성을 유지하고 필요한 차량 경로를 따르도록 하면서 이러한 재료에 도달하는 열 부하를 줄이는 데 사용됩니다.
알루미늄 처리된 유리 섬유 슬리브는 많은 차량 열 관리 위치에서 사용할 수 있습니다.
일반적인 응용 분야는 다음과 같습니다:
동일한 반사 슬리브 기술을 복사열이 주요 열 문제인 호스 및 유체 라인 주변에도 사용할 수 있습니다.

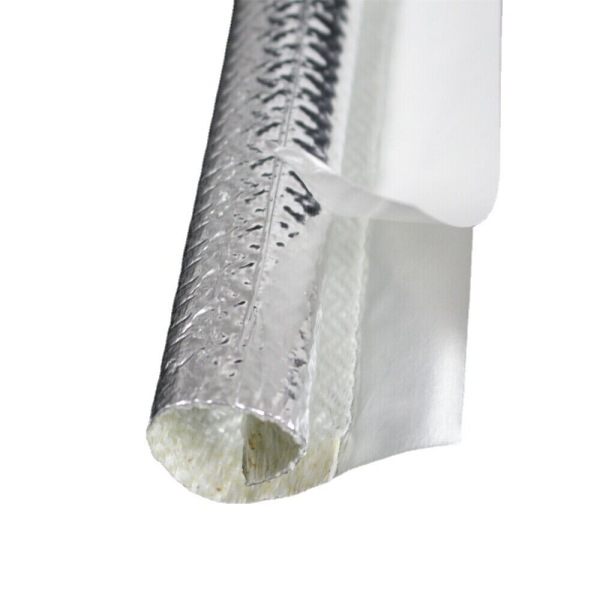

알루미늄 호일 유리 섬유 슬리브는 일반적으로 호일 기반 반사 표면과 결합된 유리 섬유 기재를 사용합니다.
이 구조는 밝은 금속성 외관을 제공하는 동시에 아래쪽 직물 슬리브의 유연성을 유지합니다.
완제품은 다음을 사용할 수 있습니다:
올바른 설계는 필요한 직경, 유연성, 생산 방식 및 최종 사용 환경에 따라 달라집니다.
모든 반사 슬리브가 정확히 동일한 금속 층을 사용하는 것은 아닙니다.
알루미늄 호일 구조는 지지 섬유에 접착되거나 라미네이팅된 얇은 금속 호일을 사용합니다. 알루미늄 증착 필름은 외부 구조의 일부로 반사 알루미늄 코팅 필름을 사용합니다.
이러한 구조를 비교할 때 구매자는 다음 사항을 고려해야 합니다:
선택된 소재는 반사 표면의 외관만 보고 선택하기보다는 실제 작동 환경에 맞춰야 합니다.
현대식 엔진룸은 공간이 제한적인 경우가 많습니다. 부피가 큰 열 차단재는 브래킷, 커넥터, 인접한 호스 또는 움직이는 부품을 방해할 수 있습니다.
이러한 용도에는 비교적 로우 프로파일의 반사 슬리브가 선호될 수 있습니다.
로우 프로파일 슬리브는 다음과 같은 경우에 특히 유용합니다:
그러나 슬리브 두께를 줄이면 단열 성능도 저하될 수 있습니다. 따라서 설계 시 패키지 공간과 필요한 열 감소 성능 사이의 균형을 맞춰야 합니다.
제조 방식에 따라 다양한 슬리브 프로파일을 만들 수 있습니다.

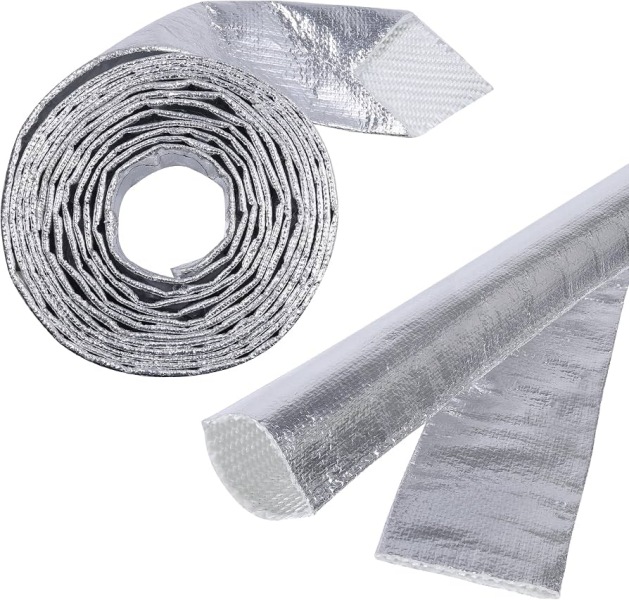

튜브형 슬리브는 세로 방향의 개구부 없이 원주 방향으로 커버리지를 제공합니다. 일반적으로 대형 커넥터를 장착하기 전에 설치합니다.
봉제 슬리브는 튜브 형태로 성형된 알루미늄 증착 원단으로 제조할 수 있습니다. 이 방식은 직경, 층 조합 및 맞춤형 형상에 유연성을 제공합니다.
유리섬유 튜브 베이스 주위에 반사 층을 적용할 수도 있습니다. 이는 유연성을 제공하며 다양한 반사 소재를 지지 슬리브와 결합할 수 있게 합니다.

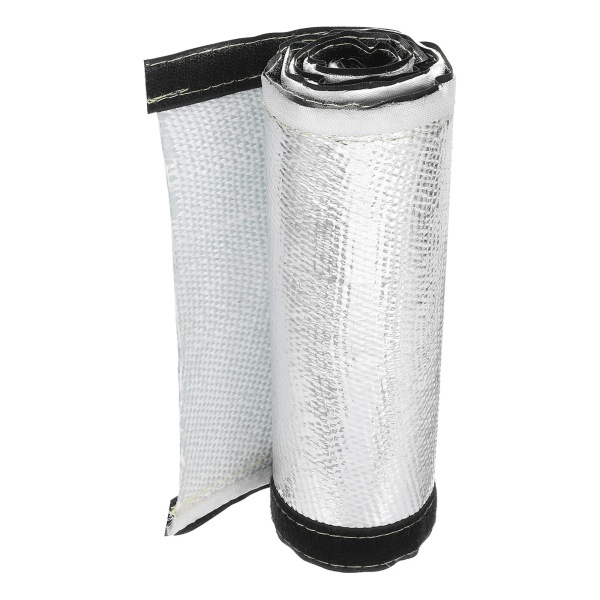

완성된 와이어 하네스의 경우, 슬리브가 하네스를 통과할 필요가 없도록 후크 앤 루프 패스너, 스냅 또는 기타 개폐형 구조를 사용할 수 있습니다.
자세한 비교는 다음을 참조하십시오: 자동차 와이어 하네스용 슬라이드 온 vs 랩 어라운드 열 보호 슬리브.
슬리브 직경은 설치 및 최종 핏에 직접적인 영향을 미칩니다.
슬리브는 과도한 압축 없이 보호 대상 하네스에 맞을 만큼 충분히 커야 하지만, 의도한 위치에서 벗어날 정도로 너무 커서는 안 됩니다.
직경을 선택할 때 다음 사항을 제공하십시오:
슬라이드형 슬리브의 경우, 커넥터가 케이블 번들보다 훨씬 클 수 있으므로 커넥터 크기가 특히 중요합니다.
와이어 하네스의 번들 직경은 비교적 작지만 커넥터가 훨씬 클 때 흔히 발생하는 사이징 문제입니다.
예를 들어, 하네스 본체는 소형 슬리브에 맞을 수 있지만 끝단 커넥터가 너무 커서 통과하지 못할 수 있습니다.
몇 가지 가능한 해결책이 있습니다:
올바른 해결책은 조립 순서와 필요한 최종 핏에 따라 달라집니다.
모든 배기 장치 및 하네스 조합에 적용되는 보편적인 간격 값은 없습니다.
열 성능은 다음 사항에 따라 달라집니다:
일반적으로 반사 슬리브와 뜨거운 부품 사이에 확보된 공기 공간은 열 설계의 일부로 취급되어야 합니다.
설치 시 슬리브가 열원과 직접 접촉하게 되는 경우, 추가적인 단열재나 다른 차폐 장치가 필요할 수 있습니다.
열원은 수백 도에서 작동할 수 있지만 보호되는 와이어 하네스는 훨씬 낮은 온도를 유지해야 합니다.
이것이 사양에서 이상적으로 다음 두 가지를 모두 정의해야 하는 이유입니다:
이 값들의 차이는 보호 슬리브가 해결해야 할 열 관리 과제를 나타냅니다.
슬리브 재질 등급만으로는 하네스의 최종 온도를 결정할 수 없습니다.
자동차 하네스는 완벽하게 직선으로 배치되는 경우가 드뭅니다. 슬리브는 종종 엔진 부품, 변속기 하우징 및 장착 브래킷 주위의 굴곡을 따라야 합니다.
유연성을 평가할 때 다음 사항을 고려하십시오:
슬리브는 내부의 유리섬유나 하네스가 크게 노출되지 않도록 굽힘 부위를 적절히 감싸야 합니다.
자동차 설치 시 열 보호만이 유일한 요구 사항은 아닙니다.
하네스와 슬리브는 다음 부위와 마찰을 일으킬 수 있습니다:
반복적인 움직임은 마감이 불량한 섬유 가장자리나 반사층을 손상시킬 수 있습니다.
기계적 움직임이 있는 적용 분야의 경우, 구매자는 다음 사항을 평가해야 합니다:
엔진 및 변속기 주변에 설치된 와이어 하네스 슬리브는 오일, 물, 냉각수, 도로의 튄 물 또는 기타 자동차 유체에 노출될 수 있습니다.
완성된 슬리브의 적합성은 유리섬유와 알루미늄뿐만 아니라 다음 요소에도 좌우됩니다:
OEM 프로젝트의 경우, 모든 알루미늄 코팅 슬리브가 동일한 내성을 가진다고 가정하지 말고 필요한 유체 내성을 사양에 포함해야 합니다.
변속기 배선은 배기관이나 기타 국소 열원 근처로 하네스가 배선될 수 있으므로 반사형 유리섬유 슬리빙을 적용하기에 특히 적합합니다.
열 성능 외에도 변속기 하네스 슬리브에는 다음이 필요할 수 있습니다:
더 자세한 설계 지침은 다음을 참조하십시오.변속기 와이어 하네스 열 보호 슬리브: 설계 및 열 요구 사항.
센서 케이블은 배기 시스템 내부나 근처에 직접 설치된 부품까지 배선이 도달해야 하는 경우가 많아 보호하기가 특히 어려울 수 있습니다.
일반적인 예는 다음과 같습니다.
알루미늄 처리된 유리 섬유 슬리브는 케이블 섹션을 보호하는 동시에 커넥터와 장착 지점 주변으로 배선할 수 있는 충분한 유연성을 제공합니다.
이러한 조립품의 경우 커넥터 치수와 보호되는 케이블 길이를 RFQ에 포함해야 합니다.
올바른 핏은 일반적으로 너무 꽉 끼지도, 너무 느슨하지도 않은 상태입니다.
너무 꽉 끼는 슬리브는 다음과 같은 문제를 일으킬 수 있습니다.
너무 느슨한 슬리브는 다음과 같은 문제를 일으킬 수 있습니다.
OEM 생산의 경우 슬리브 직경과 공차를 실제 하네스 치수 범위에 맞춰야 합니다.
절단 길이는 슬리브가 와이어 하네스의 특정 부분만 보호하는 경우 특히 중요합니다.
슬리브가 너무 짧으면 열 노출 구간의 일부가 노출될 수 있습니다. 너무 길면 커넥터, 클립 또는 기타 장착 기능과 겹칠 수 있습니다.
생산 도면에는 다음 사항이 명시되어야 합니다.
유리 섬유 기반 슬리브를 절단할 경우 구조 및 조립 공정에 따라 단부 처리가 필요할 수 있습니다.
가능한 마감 방법은 다음과 같습니다.
올바른 방법은 슬리브 구조, 필요한 유연성 및 생산 환경에 따라 다릅니다.
이 두 가지 구조는 서로 다른 열 문제를 해결합니다.
알루미늄 코팅 유리섬유 슬리브는 복사열 반사가 중요한 경우에 특히 유용합니다.
실리콘 코팅 유리섬유 슬리브는 일반적으로 직물에 탄성 코팅이 필요하고 환경 저항성, 직접 노출 또는 기타 기계적 요구 사항이 강조되는 응용 분야에 선택됩니다.
따라서 두 재료를 상호 교환 가능한 것으로 취급하기보다는 실제 열 전달 메커니즘과 작동 환경을 기반으로 선택해야 합니다.
실리카 섬유는 더 높은 온도의 직물 베이스가 필요할 때 사용됩니다.
알루미늄 코팅 유리섬유 슬리브는 유연성, 낮은 프로파일 및 반사 보호가 우선시되는 많은 자동차 복사열 응용 분야에 더 적합할 수 있습니다.
열 환경이 기존 유리섬유 기반 설계의 실용적인 범위를 초과할 때 실리카 구조를 고려할 수 있습니다.
전체 슬리브 구조와 필요한 테스트 조건에 따라 최종 선택이 결정되어야 합니다.
기존의 관형 슬리브는 비교적 일정한 하네스나 케이블 번들 주위에서 가장 잘 작동합니다.
조립품에 다음이 포함된 경우:
형상화된 직물 차폐막이 더 나은 핏을 제공할 수 있습니다.
BSTFLEX는 또한 다음을 제조합니다.맞춤형 형상 알루미늄 코팅 유리섬유 자동차 열 차폐막기존의 직선형 슬리브로는 효과적으로 덮을 수 없는 부품 형상을 위한 제품입니다.
자동차 와이어 하네스 보호는 종종 고객별 치수와 제조 세부 사항을 요구합니다.
BSTFLEX는 다음을 기반으로 슬리브를 개발할 수 있습니다:
맞춤형 옵션에는 다음이 포함될 수 있습니다:
| RFQ 정보정보 | 중요한 이유 |
|---|---|
| 하네스 외경 | 슬리브 크기 결정 |
| 보호 길이 | 완성된 부품 길이 정의 |
| 커넥터 치수 | 슬라이드 온 설치 가능 여부 결정 |
| 열원 유형 | 열 환경 식별 |
| 열원 온도 | 열적 심각성 정의 |
| 최소 간격 | 복사열 성능에 중요 |
| 최대 하네스 온도 | 필요한 온도 감소 정의 |
| 설치 방법 | 튜브형 또는 탈착식 구조 결정 |
| 기계적 요구 사항 | 마모, 유연성 및 유지 필요성 정의 |
| 유체 노출 | 전체 재료 시스템 선택 지원 |
| 연간 수량 | 제조 방법 및 툴링에 영향 |
| 필수 테스트 | 검증 요구 사항 정의 |
실용적인 선택 과정은 다음 다섯 가지 질문에서 시작됩니다:
이러한 조건을 파악하면 슬리브 재질, 직경, 벽 구조, 마감 방식 및 길이를 더 정확하게 선택할 수 있습니다.
BSTFLEX는 자동차 와이어 하네스, 케이블, 호스 및 유체 라인을 위한 반사형 열 보호 제품을 제조합니다. 사용 가능한 구조로는 튜브형 알루미늄 코팅 유리섬유 슬리브, 봉제형 반사 슬리브, 랩어라운드 슬리브, 벨크로 디자인, 스냅 마감 슬리브, 자동 마감 슬리브 및 맞춤형 열 차폐 장치가 있습니다.
전체 반사 슬리브 제품군을 보려면 다음을 방문하십시오.알루미늄 코팅 열 보호 슬리브 카테고리.
더 폭넓은 재질 및 디자인 선택을 보려면 다음을 참조하십시오.자동차 와이어 하네스 열 보호 슬리브: 재질, 디자인 및 응용 분야.
맞춤형 프로젝트의 경우 하네스 직경, 보호 길이, 커넥터 치수, 열원 온도, 간격, 요구되는 하네스 온도, 연간 물량 및 적용 가능한 고객 사양을 보내주십시오. BSTFLEX는 해당 응용 분야를 평가하고 프로토타입 및 생산 공급에 적합한 슬리브 구조를 추천할 수 있습니다.
알루미늄 코팅 유리섬유 슬리브는 유리섬유 직물 베이스와 반사형 알루미늄 외부 표면을 결합한 유연한 열 보호 슬리브입니다. 이는 일반적으로 자동차 배선, 케이블 및 호스 주변의 복사열 노출을 줄이는 데 사용됩니다.
네. 배기 매니폴드, 터보차저, 촉매 변환기, 변속기 또는 기타 복사열원 근처에 와이어 하네스가 배선되는 곳에 일반적으로 사용됩니다.
두 용어 모두 반사형 유리섬유 기반 열 보호 장치를 설명할 수 있지만, 외부 반사층은 알루미늄 호일, 알루미늄 코팅 필름 또는 알루미늄 코팅 직물과 같은 다른 구조를 사용할 수 있습니다. 제품 이름에만 의존하기보다는 전체 재질 사양을 검토해야 합니다.
반사형 알루미늄 코팅 슬리브는 주로 복사열 보호에 유용합니다. 슬리브가 매우 뜨거운 표면에 직접 닿으면 전도열이 더 중요해지며 추가 단열재나 다른 보호 장치가 필요할 수 있습니다.
와이어 하네스의 일반 및 최대 외경을 측정하고 커넥터 크기, 분기점 및 설치 방법을 고려하십시오. 슬리브는 과도한 압축 없이 보호 섹션 주위를 적절하게 감싸야 합니다.
네, 랩어라운드, 벨크로, 스냅 마감 또는 자동 마감 구조를 사용하는 경우 가능합니다. 일반적인 튜브형 슬리브는 대형 커넥터를 장착하기 전에 설치해야 합니다.
네. BSTFLEX는 도면, 치수 또는 샘플에 따라 절단된 슬리브와 맞춤형 부품을 제조할 수 있습니다.
네. 다층 디자인은 더 큰 열 차단이 필요한 경우 반사형 외부 표면과 추가 직물 또는 단열층을 결합할 수 있습니다.
하네스 직경, 보호 길이, 커넥터 치수, 열원 온도, 최소 간격, 허용되는 최대 하네스 온도, 설치 방법, 요구되는 테스트 사양 및 예상 연간 수량을 보내주십시오.
