알루미늄 방음 열 차폐재: 호일 마감, 두께 및 소음 제어

알루미늄 음향 열 차폐재는 열 보호와 소음 제어가 모두 필요한 용도를 위해 알루미늄 호일 표면과 섬유질 단열층을 결합한 제품입니다. 이 구조는 차량 패널, 엔진룸 및 산업용 인클로저 내부에 사용할 수 있지만, 열 등급과 음향 성능은 별도로 명시해야 합니다. 반사 표면만으로는 완성된 조립품이 소리를 얼마나 흡수하거나 차단할지 결정할 수 없습니다.

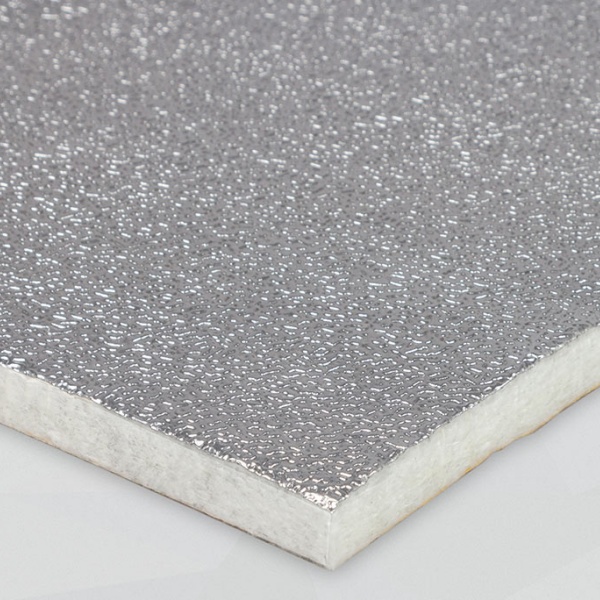

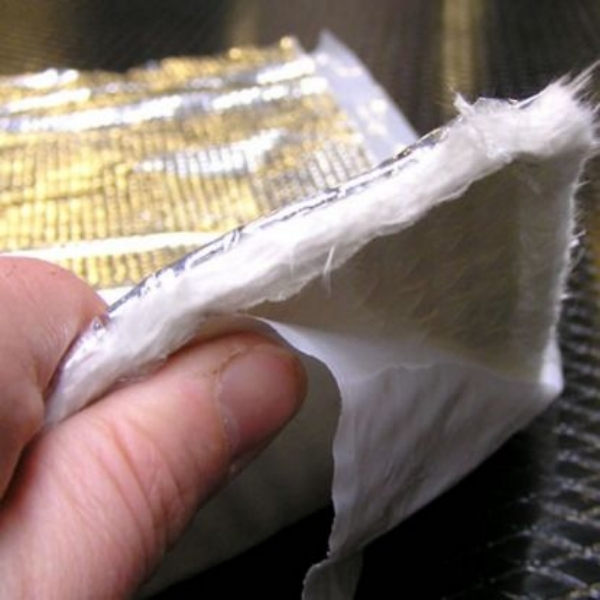

BSTFLEX 알루미늄 음향 열 차폐재는 스티치 본딩된 E-유리 섬유 니들 매트와 스탬핑 또는 천공 처리된 알루미늄 호일 표면을 사용합니다. 시트 형태로 공급하거나 맞춤형 다이컷 형상으로 검토할 수 있습니다. 구매자에게 중요한 선택 사항은 표면 구성, 설치된 매트 두께, 부착 방식 및 보호 위치에서 요구되는 성능입니다.

열과 소음에 별도의 수용 기준을 부여하십시오

열 및 방음 요청은 유용한 출발점이지만, 아직 생산 사양은 아닙니다. 수신 패널에서 허용되는 최대 온도를 명시하고 해결해야 할 소음 문제를 식별하십시오. 열 보호와 음향 처리는 서로 다른 기능을 수행하면서 같은 공간을 차지할 수 있습니다.

섬유질 음향 열 차폐재가 전용 진동 감쇠 시트나 무거운 차음재와 자동으로 동일한 것은 아닙니다. 주요 문제가 반사 소음인지, 패널 진동인지, 아니면 틈새로 빠져나가는 소음인지 확인하십시오. 이러한 구분이 제안된 라이너가 실제 경로를 해결하는지 여부를 결정합니다.

스탬핑 호일인가, 천공 호일인가?

표면은 단순한 은색 마감이 아니라 음향 열 차폐재의 기능적 부분입니다. 이는 노출된 표면과 소리가 섬유질 층과 상호 작용하는 방식에 영향을 미칩니다. 따라서 동일한 니들 매트를 사용한 두 샘플이라도 표면이 다르면 별도의 승인이 필요할 수 있습니다.

스탬핑 호일: 표면이 연속적인지 명시하십시오

스탬핑은 성형된 표면을 의미하며, 그 자체로 개방형 구멍 패턴을 명시하지는 않습니다. 견적된 호일이 연속적인지 천공되었는지, 그리고 그 두께와 표면 기하학적 구조를 함께 식별하십시오. 질감이 있는 호일은 단순히 눈에 보이는 딤플이 있다고 해서 음향적으로 개방되어 있다고 가정해서는 안 됩니다.

연속적인 표면은 하부 매트의 음향적 거동을 변화시킵니다. 덮개가 없는 유리 섬유의 흡음 데이터를 호일 표면 제품의 성능 사양으로 사용하지 마십시오. 의도된 면이 소리 영역에 노출된 상태로 전체 라미네이트를 평가하십시오.

천공 호일: 개구부와 전체 층 구성을 정의하십시오

천공은 소리가 섬유질 층과 더 직접적으로 상호 작용하도록 할 수 있습니다. 결과는 개구부 기하학적 구조, 개구율, 호일 두께, 매트 및 배킹 배열에 따라 달라집니다. 따라서 천공된 알루미늄 열 차폐재는 단순히 구멍이 많을수록 항상 더 좋다는 일반적인 주장보다는 측정된 주파수별 성능을 사용하여 비교해야 합니다.

호일 아래의 필름, 접착제 또는 보호층을 명시하십시오. 천공된 외부 표면이 라미네이트의 나머지 부분을 통과하는 개방된 음향 경로를 보장하지는 않습니다. 보호 코팅과 추가된 커버 층은 테스트 샘플에 포함되어야 합니다.

천공은 노출된 표면도 변화시킵니다. 음향 성능과 함께 유체 튐, 먼지 및 세척 요구 사항을 검토하십시오. 뒷받침하는 데이터 없이 천공 버전이 연속 표면 버전과 동일한 내액성 또는 열 반응을 가진다고 가정하지 마십시오.

공칭 두께가 아닌 설치된 두께를 명시하십시오

유리 섬유 음향 단열재는 구조, 두께, 장착 및 처리되는 주파수에 따라 달라집니다. 올바른 두께는 단순히 구매 가능한 가장 두꺼운 재료가 아니라, 사용 가능한 공간 내에서 프로젝트 요구 사항을 충족하는 두께입니다.

공급된 두께와 조립 후 사용 가능한 공간을 모두 기록하십시오. 커버나 장착 와셔 아래에서 압축된 매트는 압축되지 않은 실험실 샘플과 동일한 상태가 아닙니다. 사양에 합의된 두께 측정 방법, 국부적 압축 및 배킹 캐비티를 포함하십시오.

매트의 단위 면적당 질량과, 관련이 있는 경우 밀도를 두께와 함께 요청하십시오. 밀도나 질량만으로는 음향 성능을 결정할 수 없습니다. 후보 구조를 의도된 설치 두께와 동일한 표면 및 지지 조건에서 비교하십시오.

열과 소리가 도달하는 곳에 처리를 배치하십시오

열원, 소음원, 수신 패널 및 제안된 라이너를 동일한 설치 도면에 표시하십시오. 이는 열원과 음향원이 서로 다른 위치에 있을 때 특히 유용합니다. 가장 편리한 접착 표면이 반드시 두 문제를 모두 해결하는 표면은 아닙니다.

발전기 및 엔진 구동 장비 인클로저

뜨거운 부품과 내부 반사 소음이 있는 인클로저의 경우, 복사열에 노출된 패널과 음향 라이닝에 사용할 수 있는 표면을 식별하십시오. 냉각 공기 흐름, 검사 지점 또는 필요한 서비스 접근을 방해하지 않으면서 라이너 범위를 정의하십시오.

내부 흡음재와 인클로저 벽은 서로 다른 작업을 수행합니다. 소음은 처리되지 않은 개구부나 다른 경로를 통해 여전히 빠져나갈 수 있으므로, 패널에 라이닝을 하는 것을 완전한 인클로저 소음 해결책으로 간주해서는 안 됩니다. 더 조용한 테스트 결과를 얻기 위해 환기를 차단하기보다는 장비 설계의 일부로 해당 경로를 평가하십시오.

압축기 캐비닛 및 기계 커버

압축기 캐비닛의 경우, 불쾌한 소음이 커버 내부의 반사, 진동하는 판금 또는 다른 원인 중 무엇에 의해 지배되는지 확인하십시오. 음향 라이너는 첫 번째 문제에 대해 평가할 수 있으며, 다른 문제들은 별도의 처리가 필요할 수 있습니다.

시험에 캐비닛의 실제 작동 주기를 포함하십시오. 짧은 무부하 가동 중에는 허용되는 커버가 생산 작동 중에는 다른 온도와 소음 수준에 직면할 수 있습니다. 라이너를 장착한 후에도 제거 가능한 섹션에 접근할 수 있도록 하십시오.

차량 엔진 커버 및 장비 격벽

차량 및 이동식 장비 패널의 경우, 열이 닿는 면, 국부적 간격 및 음향 목표를 정의하십시오. 주요 소음원이 불투과성 패널 뒤에 있는 경우, 반대편의 라이너가 패널을 통해 해당 소음을 흡수한다고 가정해서는 안 됩니다.

제안된 구조를 다른 단열 매트 및 반사형 열 차폐재와 비교하십시오(열 보호가 주된 요구 사항인 경우). 설치 및 테스트가 뒷받침되는 경우에만 음향 요구 사항을 추가하십시오.

부착, 온도 및 가장자리 세부 정보 확인

재료 주문 시 고정 방법을 정의하십시오. 접착식 음향 열 차폐재를 요청하는 경우, 견적된 구조에 필요한 뒷면 처리가 포함되어 있는지 확인하고 작동 및 적용 조건을 식별하십시오. 접착식 뒷면 처리는 알루미늄 외장재나 제품군 이름만으로 추론해서는 안 됩니다.

조립품의 각 관련 부위(노출된 외장재, 매트, 라미네이션 접착제 및 사용된 경우 장착용 접착제)의 온도를 확인하십시오. 외장재나 섬유 등급이 전체 접착 부품의 허용 온도는 아닙니다. 접착식 열 차폐재 선택 가이드는 접착 관련 질문에 대한 별도의 참조 자료를 제공합니다.

기계적 고정의 경우, 지지되는 경간, 고정 지점 및 국부적 하중 분산을 정의하십시오. 매트를 가용한 공간에 맞추기 위해 평평하게 펴지 말고 승인된 설치 상태로 유지하십시오. 환경상 필요한 경우 가장자리 밀폐 및 보호를 지정하고, 이러한 세부 정보를 평가된 샘플에 포함하십시오.

부품과 일치하는 음향 데이터 요청

원자재 니들 매트뿐만 아니라 전체 구조를 식별하는 테스트 보고서를 요청하십시오. 보고서에는 노출된 면, 시편 두께, 뒷면 처리, 장착 조건 및 주파수 범위가 명시되어야 합니다. 단일 헤드라인 소음 감소 수치만으로는 일치하지 않는 샘플을 비교하기에 충분하지 않습니다.

재료 특성화. 합의된 사양에 따라, 수직 입사 흡음률은 ASTM E1050과 같은 임피던스 튜브 방법을 사용하여 측정할 수 있습니다. ASTM C423과 같은 잔향실 흡음 테스트는 다른 측정 방식을 사용합니다. 서로 다른 방법의 결과를 상호 교환 가능한 수치로 취급해서는 안 됩니다.

설치된 성능. 정의된 작동 조건에서 차량 또는 장비를 측정하십시오. 하중 또는 속도, 마이크 위치, 배경 조건, 패널 구성 및 환기 변경 사항을 기록하십시오. 합의된 전체 수준과 함께 원래의 소음 문제를 평가하는 데 필요한 주파수 정보를 보고하십시오.

열 성능. 관련 작동 주기 동안 지정된 수신 위치의 온도를 기록하십시오. 노출 시간, 소스 위치, 공기 흐름 및 간격을 포함하십시오. 이 결과는 음향 측정과 별도로 승인하십시오.

이는 검증 계획을 정의하기 위한 옵션이며, 모든 BSTFLEX 구조가 나열된 모든 보고서를 이미 보유하고 있다는 주장은 아닙니다. 필수 테스트 및 문서 가용성은 개별 프로젝트에 대해 확인됩니다.

승인된 재료를 반복 가능한 부품으로 전환

구조가 선택되면 제어 도면에서 외곽선, 컷아웃, 장착 기능 및 외장재 방향을 정의하십시오. 재료를 압축할 수 있는 위치와 전체 설치 두께를 유지해야 하는 위치를 지정하십시오. 다른 모양이 필요한 차량 또는 장비 변형을 식별하십시오.

BSTFLEX는 알루미늄 음향 열 차폐 시트를 공급하며 맞춤형 절단 부품 요구 사항을 검토합니다. 다이컷 열 반사 매트 서비스는 완성된 외곽선 및 개구부를 논의하기 위한 관련 경로를 제공합니다. 변환 타당성 및 가장자리 세부 정보는 선택된 복합 재료에 따라 확인됩니다.

반복 공급의 경우, 소재 구조, 절단 패턴 및 설치 요구 사항을 함께 승인하십시오. 이후 포일, 접착제, 매트 또는 설치된 압축 상태를 변경할 경우, 영향을 받는 열 및 음향 기준에 따라 검토해야 합니다.

알루미늄 음향 열 차폐재 관련 질문

음향 열 차폐재는 방음 매트와 동일한 것인가요?

반드시 그렇지는 않습니다. 흡음, 차음 및 진동 감쇠는 서로 다른 기능입니다. 제품 설명에 있는 방음 또는 소음 차단이라는 용어에 의존하기보다는 구조와 측정된 특성을 비교하십시오.

타공 포일이 항상 더 나은 선택인가요?

아닙니다. 적절한 섬유 층에 대한 음향 접근성을 향상시킬 수는 있지만, 전체적인 구조, 주파수 범위 및 환경에 따라 선택이 결정됩니다. 완제품 샘플을 비교하고 열, 오염 및 내구성 요구 사항을 고려하십시오.

소재가 몇 데시벨을 감소시키나요?

모든 설치에 적용되는 보편적인 값은 없습니다. 결과는 소음원, 커버리지, 인클로저, 누설 경로 및 수신 위치에 따라 달라집니다. 소재 흡음 계수를 보장된 데시벨 감소치로 변환하기보다는 장비 수준의 테스트에 합의하십시오.

BSTFLEX에서 맞춤형 음향 열 차폐 패널을 공급할 수 있나요?

네. 시트 및 다이컷 요구 사항은 제안된 구조와 도면을 사용하여 검토할 수 있습니다. 소재 선택 및 샘플 승인이 최종 적용 분야를 충족할 수 있도록 치수와 함께 열 및 음향 목표치를 제출하십시오.

음향 열 차폐재 도면과 작동 요구 사항을 BSTFLEX로 보내주십시오. 소재 검토 및 견적을 위해. 생산 형식 및 프로젝트 승인에 대해서는 다음을 참조하십시오.열 차단 소재 제조 및 OEM 공급 서비스.
