히터 덕트 내경(ID) 대 외경(OD): 60mm, 65mm, 75mm 및 90mm 덕트 호스 측정 방법
히터 덕트 규격 오류는 디젤 히터, 주차 히터, RV 히터 및 선박용 히터 시스템에서 흔히 발생합니다. 한 구매자는 60mm 히터 덕트를 요청할 수 있고, 다른 구매자는 동일한 호스를 65mm 히터 덕트라고 설명할 수 있는데, 이는 한쪽 측정값은 내경을 의미하고 다른 쪽은 외경을 의미하기 때문입니다. 이러한 차이는 잘못된 호스 선택, 헐거운 연결, 어려운 설치, 그리고 맞지 않는 리듀서나 배출구 그릴 문제를 야기할 수 있습니다.
가장 중요한 규칙은 간단합니다. 온풍 덕트는 일반적으로 ID(내경)으로 선택합니다. ID가 공기 통로를 제어하며 히터 배출구, 어댑터, 통풍구 또는 리듀서와 일치해야 하기 때문입니다.OD(외경)은 덕트 벽을 포함하며 재질 구조, 단열층, 외부 필름 또는 보강재에 따라 달라질 수 있습니다.
BSTFLEX는 히터 덕트, APK 온풍 덕트, PAP 열풍 덕트, 단열 디젤 히터 덕트 및 열 보호 튜브 제품을 밴, RV, 보트, 트럭, 히터 키트 및 OEM 온풍 시스템용으로 공급합니다.

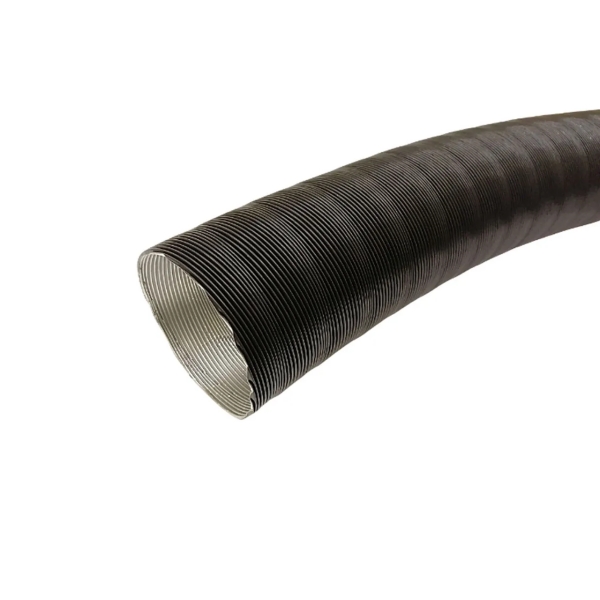

히터 덕트에서 ID와 OD의 의미는 무엇인가요?
ID는 내경을 의미합니다. 이는 덕트 호스의 내부 공기 통로입니다. 히터 시스템에서 ID는 덕트가 히터 배출구, 통풍구, 리듀서, Y 분기 또는 어댑터에 맞는지 결정하기 때문에 일반적으로 가장 중요한 측정값입니다.
OD는 외경을 의미합니다. 이는 전체 덕트 호스의 외부 지름입니다. OD는 덕트 벽과 모든 외부 표면층을 포함합니다. 단열 히터 덕트의 경우 OD는 단열층도 포함하므로 외경이 공기 통로 크기보다 훨씬 클 수 있습니다.
| 측정 | 의미 | 중요한 이유 | 구매자의 흔한 실수 |
|---|---|---|---|
| ID | 덕트 공기 경로의 내경 | 히터 배출구, 리듀서, 어댑터 또는 통풍구 연결부와 일치해야 함 | 구매자가 외경을 측정하여 잘못된 공칭 덕트 규격으로 주문함 |
| OD | 벽, 외부 층 또는 단열재를 포함한 외경 | 호스가 패널, 구멍, 캐비닛 또는 클립을 통과할 수 있는지 결정함 | 구매자가 OD를 덕트 규격과 동일하다고 가정하고 내부 공기 통로를 무시함 |
60mm와 65mm 히터 덕트가 자주 혼동되는 이유
60mm와 65mm 규격 혼동은 구매자가 덕트의 서로 다른 부분을 측정하기 때문에 발생합니다. 덕트 호스는 내부 공기 경로가 60mm에 가깝더라도 벽 두께, 나선형 모양, 외부 층 또는 보호 표면 때문에 외부 본체는 더 클 수 있습니다. 구매자가 외경을 측정하여 65mm라고 부르는데 공급업체가 65mm 내경으로 견적을 내면, 최종 제품이 원래 히터 배출구보다 너무 클 수 있습니다.
이러한 이유로 모든 B2B 주문 시 규격이 ID인지 OD인지 명시해야 합니다. 덕트가 히터 배출구, 리듀서, 어댑터 또는 배출구 그릴에 연결될 때는 ID를 먼저 확인해야 합니다. 덕트가 구멍, 패널, 클립 또는 좁은 캐비닛 공간을 통과할 때는 OD도 확인해야 합니다.
확인 시 내경(ID)을 사용하세요:
- 히터 배출구 연결부 크기
- 공기 배출구 또는 토출 그릴 크기
- 레듀샤 또는 어댑터 호환성
- Y자형 분기 커넥터 크기
- 기존 히터 시스템용 교체 덕트 호스
- 온풍 덕트 공기 흐름 경로
확인 시 외경(OD)을 사용하세요:
- 덕트가 바닥 구멍이나 벽면 개구부를 통과하는지 여부
- 패널, 시트 또는 캐비닛 뒤의 가용 공간
- 단열재 추가 후 최종 크기
- 클립, 브래킷 또는 장착 간격
- 고정 길이 히터 키트의 포장 공간
- 다른 부품 근처의 외부 표면 간격
히터 덕트를 올바르게 측정하는 방법
올바른 측정은 제품명이 아닌 연결 지점부터 시작해야 합니다. 가능하면 캘리퍼스나 정확한 자를 사용하십시오. 기존 호스만 있는 경우 내경과 외경을 모두 측정하고 공급업체에 사진을 보내십시오.
| 단계 | 측정 대상 | 측정 방법 | 중요성 |
|---|---|---|---|
| 1 | 히터 배출구 외경(OD) 또는 커넥터 크기 | 덕트가 위로 미끄러져 들어가거나 연결될 부분을 측정하십시오 | 필요한 덕트 내경(ID) 또는 어댑터 크기를 확인합니다 |
| 2 | 기존 덕트 내경(ID) | 오래된 호스 입구의 내부 지름을 측정하십시오 | 교체용 덕트의 주요 기준이 됩니다 |
| 3 | 기존 덕트 외경(OD) | 호스의 외부 몸체를 측정하십시오 | 배관 경로 간격과 벽 두께 범위를 확인합니다 |
| 4 | 배출 그릴 또는 통풍구 연결부 | 공기 배출구, 통풍구 목 부분 또는 분기 커넥터를 측정하십시오 | 모든 연결 부품은 덕트 크기와 일치해야 합니다 |
| 5 | 경로 길이 | 히터 배출구에서 최종 공기 배출구까지의 경로를 측정하십시오 | 올바른 길이는 낭비, 누출 및 설치 시 발생하는 스트레스를 줄여줍니다 |
| 6 | 가용 여유 공간 | 구멍, 패널, 캐비닛, 굴곡 및 설치 공간 확인 | 단열 덕트 및 90mm와 같은 더 큰 크기에 중요 |
일반적인 히터 덕트 크기 및 측정 참고 사항

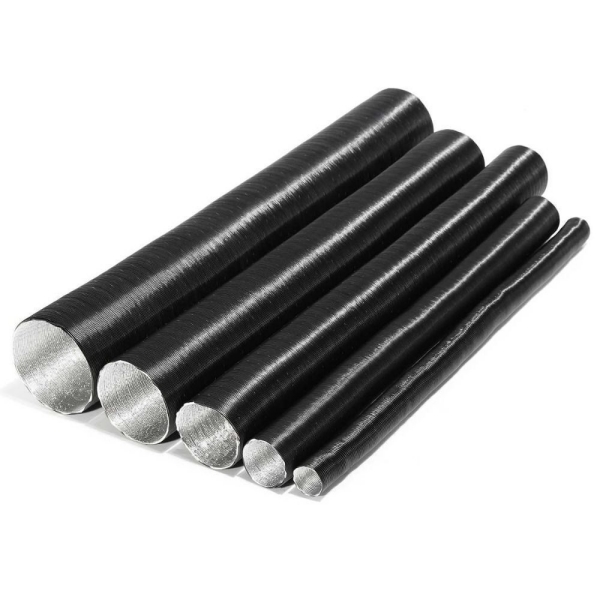

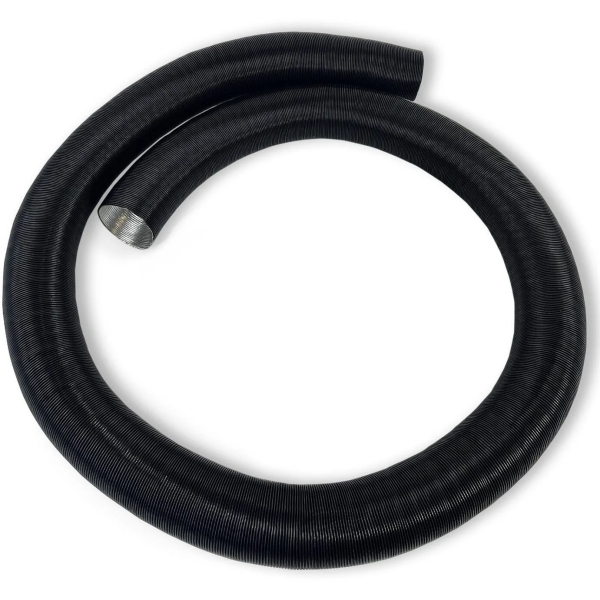

일반적인 온풍 덕트 크기에는 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm 및 102mm가 포함됩니다. 일부 크기는 실제 내경 치수이지만, 다른 크기는 구매자가 외경 설명으로 사용할 수 있습니다. 견적을 내기 전에 항상 측정 기준을 확인하십시오.
| 크기 용어 | 가능한 의미 | 일반적인 용도 | 확인해야 할 사항 |
|---|---|---|---|
| 50mm 히터 덕트 | 보통 내경을 의미함 | 소형 히터 시스템 및 작은 객실 경로 | 히터 배출구 및 통풍구 연결 크기 확인 |
| 60mm 히터 덕트 | 보통 내경을 의미함 | 밴, RV, 보트 및 소형 디젤 히터 시스템 | 구매자가 내경(ID)을 측정했는지 아니면 외부 본체를 측정했는지 확인 |
| 65mm 히터 덕트 | 시장에 따라 외경(OD), 커넥터 외경 또는 특수 내경을 의미할 수 있음 | 교체용 덕트, 어댑터 및 설치 부품 | 65mm가 내경인지, 외경인지 또는 어댑터 크기인지 문의 |
| 75mm 히터 덕트 호스 | 보통 내경을 의미함 | 중형 온풍 시스템, RV, 트럭 및 선박용 히터 시스템 | 배출구 그릴, 감속기 및 분기 커넥터 크기 확인 |
| 80mm 온풍 덕트 | 보통 내경을 의미함 | 중대형 히터 시스템 및 객실 공기 분배 | 경로 여유 공간 및 굴곡 공간 확인 |
| 90mm 디젤 히터 덕트 | 보통 내경을 의미함 | 대형 히터 시스템, 보트, RV 및 고풍량 경로 | 굴곡 반경, 커넥터 및 최종 외경 확인 |
| 100mm 히터 덕트 | 보통 내경을 의미함 | 고풍량 온풍 시스템 및 OEM 히터 레이아웃 | 감속기, 배출구 및 포장 요구 사항 확인 |
| 102mm 히터 덕트 | 미터법 환산값 또는 시장별 특정 크기일 수 있음 | 교체 시스템, 대형 배출구 및 특수 덕트 프로젝트 | 생산 전 원본 샘플 또는 도면 확인 |
60mm 히터 덕트: 확인 사항
60mm 히터 덕트는 소형 디젤 히터 설치에 가장 흔히 사용되는 온풍 호스 규격 중 하나입니다. 밴, RV, 소형 보트, 객실 및 보조 히터 시스템에 널리 사용됩니다. 60mm 덕트를 주문할 때는 60mm가 호스의 내경인지, 커넥터의 외경인지, 아니면 구매자가 사용하는 공칭 치수인지 확인하십시오.
- 히터 배출구와 기존 덕트 내경(ID)을 측정하십시오.
- 배출구 그릴도 60mm 연결부를 사용하는지 확인하십시오.
- 덕트가 표준형인지, APK, PAP 또는 절연 구조인지 확인하십시오.
- 절연 덕트의 경우, 절연 후 최종 외경(OD)을 확인하십시오.
65mm 히터 덕트: 이 규격을 신중하게 확인해야 하는 이유
65mm 히터 덕트는 종종 혼동의 원인이 됩니다. 일부 구매 상담에서 65mm는 더 작은 내부 공기 통로를 가진 호스의 외경을 의미할 수 있습니다. 다른 경우에는 실제 커넥터 크기나 특수 덕트 내경일 수도 있습니다. 공급업체는 확인 없이 그 의미를 단정해서는 안 됩니다.
구매자가 65mm 덕트를 요청하는 경우, 가장 안전한 대응은 사진, 원본 샘플, 히터 배출구 측정값 및 내경(ID) 또는 외경(OD)에 대한 명확한 설명을 요청하는 것입니다. 이는 히터 시스템에 비해 너무 크거나 작은 덕트를 공급하는 것을 방지합니다.
구매자가 65mm 덕트를 요청할 때 질문할 사항:
- 65mm가 내경입니까, 외경입니까?
- 덕트가 커넥터 위로 끼워지는 방식입니까, 어댑터 안으로 들어가는 방식입니까, 아니면 히터 배출구에 장착되는 방식입니까?
- 기존 호스의 내경(ID)과 외경(OD)은 얼마입니까?
- 절연 슬리브가 필요합니까?
- 설치 시 리듀서나 배출구 그릴을 사용합니까?
- 구매자가 샘플이나 설치 사진을 제공할 수 있습니까?
75mm 히터 덕트 호스: 배출구 및 리듀서 호환성
75mm 히터 덕트 호스는 RV, 밴, 트럭, 보트 및 히터 키트의 중형 온풍 시스템에 일반적으로 사용됩니다. 배출구 그릴, 분기 커넥터, 리듀서 및 어댑터에 연결될 수 있습니다. 75mm 시스템은 더 많은 액세서리를 사용하는 경우가 많으므로, 구매자는 주문 전 모든 연결 부품을 확인해야 합니다.
예를 들어 90mm에서 75mm로 연결되는 리듀서에 덕트를 연결하는 경우, 리듀서의 양쪽을 모두 확인해야 합니다. 덕트가 너무 뻣뻣하거나 벽면이 너무 두꺼우면 공칭 내경이 정확하더라도 설치가 어려울 수 있습니다.
90mm 디젤 히터 덕트: 공간 및 굴곡 경로의 중요성
90mm 디젤 히터 덕트는 대형 온풍 시스템, 선박 객실, RV 및 고풍량 히터 레이아웃에 사용됩니다. 덕트 본체가 더 크기 때문에 경로 확보 공간이 더욱 중요해집니다. 절연재를 추가하면 최종 외경에 더 많은 여유 공간이 필요할 수 있습니다.
- 히터 배출구 내경(ID)과 통풍구 또는 분기 커넥터 크기를 확인하십시오.
- 경로에 더 큰 덕트를 위한 충분한 공간이 있는지 확인하십시오.
- 굴곡 반경을 확인하고 급격한 압착을 피하십시오.
- 절연 90mm 덕트의 경우, 생산 전 최종 외경을 확인하십시오.

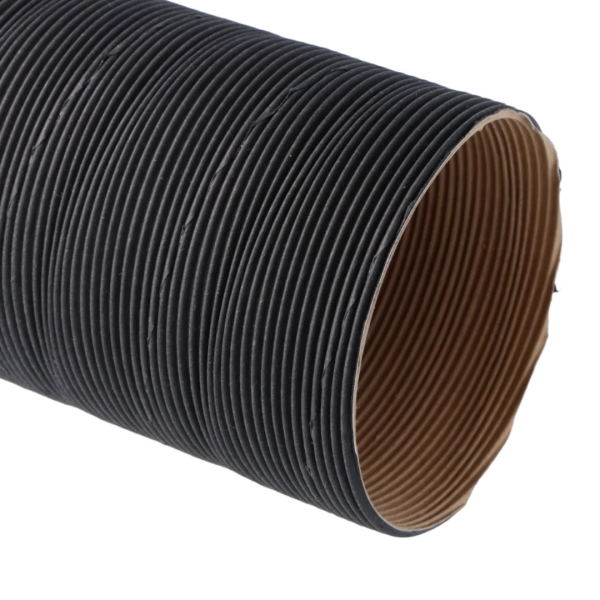

절연 히터 덕트의 내경(ID) 대 외경(OD)
절연 히터 덕트는 절연재가 외경을 변화시키지만 기본 덕트 내경이 동일하다면 내부 공기 통로를 변화시키지는 않기 때문에 특별한 주의가 필요합니다. 60mm 절연 덕트 제품은 60mm 공기 통로를 유지할 수 있지만, 절연 두께에 따라 최종 외경은 훨씬 더 커질 수 있습니다.
| 사양 | 의미 | 확인이 필요한 이유 |
|---|---|---|
| 기본 덕트 내경(ID) | 덕트의 내부 공기 통로 | 히터 배출구 및 공기 흐름 호환성 결정 |
| 기본 덕트 외경(OD) | 절연 전 외경 | 표준 덕트 및 벽 구조 비교에 유용 |
| 절연 두께 | 폼, 펠트 또는 기타 절연층의 두께 | 최종 외경 및 배선 간격에 영향을 미침 |
| 최종 외경(OD) | 단열재 및 외피 적용 후의 외경 | 덕트가 구멍, 패널 및 캐비닛을 통과할 수 있는지 결정함 |
리듀서, 어댑터 및 Y형 분기구가 크기 선택에 미치는 영향
히터 덕트는 단독으로 설치되는 경우가 드뭅니다. 종종 리듀서, 어댑터, Y형 분기구, 배출구 그릴 및 클램프와 연결됩니다. 이러한 구성 요소는 필요한 덕트 크기를 변경할 수 있습니다. 구매자는 90mm 히터 배출구를 가지고 있지만 리듀서 이후 75mm 캐빈 배출구를 사용하거나, 더 큰 메인 덕트 이후 60mm 분기 라인을 사용할 수 있습니다.
| 구성 요소 | 크기 관련 위험 | 권장 사항 |
|---|---|---|
| 리듀서 | 한쪽이 90mm에서 75mm로 변하는 것처럼 다른 쪽보다 클 수 있음 | 입구 및 출구 측 치수를 모두 확인하십시오 |
| Y형 분기구 | 메인 덕트와 분기 덕트가 서로 다른 크기를 사용할 수 있음 | 각 연결 지점을 별도로 측정하십시오 |
| 배출구 그릴 | 통풍구 목 부분이 히터 배출구 크기와 일치하지 않을 수 있음 | 덕트 주문 전 배출구 목 부분의 내경(ID) 또는 외경(OD)을 확인하십시오 |
| 어댑터 | 어댑터 크기는 외부 목 직경으로 설명될 수 있음 | 호스가 어댑터 위로 맞는지 안으로 들어가는지 명확히 하십시오 |
| 클램프 | 클램프 범위는 최종 외경과 일치해야 함 | 단열 덕트의 경우, 클램프 선택 전 최종 외경(OD)을 확인하십시오 |
견적 요청 시 보내야 할 최적의 측정 정보
맞춤형 히터 덕트의 경우, 사진과 측정값이 실수를 줄여줍니다. 명확한 견적에는 내경(ID), 외경(OD), 길이, 구조, 용도 및 포장 세부 정보가 포함되어야 합니다.
- 공기 경로의 필수 내경(ID)
- 기존 덕트 호스의 외경(OD) (가능한 경우)
- 히터 배출구 측정값
- 배출구 그릴, 리듀서 또는 어댑터 측정값
- 필요한 덕트 길이 또는 롤 길이
- 재질 구조: APK, PAP, 알루미늄 호일 또는 단열 덕트
- 단열재 필요 여부 및 최종 외경(OD) 제한
- 용도: 밴, RV, 보트, 트럭, 캐빈 또는 OEM 히터 키트
- 포장: 벌크 롤, 절단 길이, 자체 브랜드 또는 OEM 키트 포장
- 사진, 도면 또는 원본 샘플 (가능한 경우)
흔한 구매 실수
대부분의 히터 덕트 크기 실수는 불분명한 측정 용어에서 비롯됩니다. 60mm, 65mm, 75mm, 90mm와 같은 용어는 구매자가 해당 숫자가 내경(ID), 외경(OD) 또는 커넥터 크기 중 무엇을 의미하는지 확인할 때만 유용합니다.
- 외경(OD)을 주문 크기로 사용하는 경우: 이는 히터 배출구에 맞지 않는 덕트 내경(ID)으로 이어질 수 있습니다.
- 배출구 그릴을 측정하지 않음: 히터 배출구와 최종 통풍구는 서로 다른 크기를 사용할 수 있습니다.
- 감속기 및 어댑터를 잊음: 이러한 부품은 필요한 호스 크기를 변경할 수 있습니다.
- 단열된 외경(OD)을 무시함: 단열재는 최종 외경을 증가시키며 배관 간격에 영향을 줄 수 있습니다.
- 히터 모델로만 주문함: 설치 키트와 연결 부품은 다를 수 있습니다.
- 사진을 제공하지 않음: 사진은 호스가 커넥터 위로 맞는지 또는 안으로 맞는지 확인하는 데 도움이 됩니다.
관련 BSTFLEX 제품과 함께 사용
올바른 덕트 측정은 모든 온풍 덕트 및 열 보호 제품에 중요합니다. 이 관련 페이지들은 동일한 C11 제품군을 지원하며 서로 연결되어야 합니다.
- 알루미늄 열 보호 튜브 및 온풍 덕트 APK 덕트, PAP 덕트, 히터 덕트 호스 및 열 보호 튜브 제품용.
- 디젤 히터 덕트 크기 50mm, 60mm, 75mm, 80mm, 90mm 및 100mm 크기 선택용.
- APK 온풍 덕트 제조업체 맞춤형 APK 덕트, 대량 공급 및 OEM 히터 덕트 호스용.
- 단열 디젤 히터 덕트 히터 덕트 단열 슬리브 및 단열 APK 덕트용.
- 알루미늄 호일 골판지 튜브 유연한 공기 배관 및 열 반사 덕트 보호용.
내경(ID) 및 외경(OD)별 맞춤형 히터 덕트 요청
BSTFLEX는 확인된 내경, 외경, 길이, 구조 및 포장 요구 사항에 따라 히터 덕트, APK 온풍 덕트, PAP 열풍 덕트, 단열 디젤 히터 덕트 및 열 보호 튜브 제품을 제조합니다.
- 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm 및 맞춤형 덕트 크기
- 히터 배출구, 통풍구, 감속기 또는 어댑터 호환성을 위한 맞춤형 내경(ID)
- 패널 구멍, 브래킷, 클립 및 단열 간격을 위한 외경(OD) 제어
- APK, PAP, 알루미늄 호일 및 단열 덕트 구조
- 절단된 길이의 제품, 대량 롤 및 OEM 히터 키트 포장
- 자체 브랜드, 인쇄 마킹 및 배치 생산 가능
결론
히터 덕트의 내경(ID)과 외경(OD)은 동일하지 않습니다. 내경은 내부 공기 경로를 제어하며 히터 배출구, 어댑터, 감속기 또는 배출구 그릴과 일치해야 합니다. 외경은 외부 간격을 제어하며 덕트가 패널, 캐비닛 또는 단열 경로를 통과할 때 특히 중요해집니다.
60mm, 65mm, 75mm 및 90mm와 같은 크기의 경우, 해당 숫자가 내경, 외경 또는 커넥터 크기를 의미하는지 항상 확인하십시오. BSTFLEX는 확인된 측정값, 재료 구조, 단열 요구 사항 및 포장 방법에 따라 맞춤형 히터 덕트를 제조할 수 있습니다.
전체 제품 시리즈 보기: BSTFLEX 히터 덕트 및 온풍 덕트 제품.
FAQ: 히터 덕트 내경(ID) vs 외경(OD)
히터 덕트에서 ID는 무엇을 의미합니까?
ID는 내경(inside diameter)을 의미합니다. 이는 덕트의 내부 공기 통로이며 일반적으로 히터 배출구, 통풍구, 감속기 또는 어댑터를 맞추는 데 가장 중요한 크기입니다.
히터 덕트에서 OD는 무엇을 의미하나요?
OD는 외경(outside diameter)을 의미합니다. 여기에는 덕트 벽, 외층 및 모든 단열층이 포함됩니다. OD는 배관 경로 간격, 패널 구멍, 클립 및 설치 공간을 확인하는 데 중요합니다.
60mm와 65mm 히터 덕트가 때때로 혼동되는 이유는 무엇인가요?
혼동은 종종 한 치수는 내경을 의미하고 다른 치수는 외경이나 커넥터 크기를 의미할 수 있기 때문에 발생합니다. 구매자는 60mm 또는 65mm가 ID, OD 또는 어댑터 치수 중 무엇을 의미하는지 확인해야 합니다.
히터 덕트를 ID로 주문해야 하나요, OD로 주문해야 하나요?
공기 흐름 및 연결 호환성을 위해서는 ID 기준으로 주문하십시오. 배관 경로 간격, 장착 클립 및 단열 덕트 간격을 위해서는 OD도 확인하십시오.
단열 히터 덕트는 외경을 변화시키나요?
네. 단열재는 최종 외경을 증가시킵니다. 덕트 호스는 내부 공기 통로는 동일하게 유지하면서 단열재가 추가된 후 외부 크기가 더 커질 수 있습니다.
맞춤형 히터 덕트를 위해 어떤 정보를 보내야 하나요?
내경, 가능한 경우 외경, 히터 배출구 크기, 덕트 길이, 재질 구조, 단열 요구 사항, 포장 방법, 적용 사진 및 수량을 보내주십시오.
