단열 소재는 자동차 와이어 하네스 열 보호 시스템의 일부일 뿐입니다. 슬리브는 실제 하네스 주위에 설치하기에도 실용적이어야 합니다.
단순한 튜브형 슬리브는 하네스를 조립하는 단계에서는 이상적일 수 있지만, 대형 커넥터, 분기점, 클립 및 단자가 장착된 후에는 설치가 어렵거나 불가능할 수 있습니다. 이러한 상황에서는 랩어라운드 열 보호 슬리브, 벨크로 구조, 스냅 잠금 장치 또는 자동 밀폐형 슬리브가 더 실용적인 해결책을 제공할 수 있습니다.
따라서 슬라이드온 방식과 랩어라운드 방식 중 선택하는 것은 하네스 조립 순서, 커넥터 형상, 서비스 요구 사항, 생산량 및 열 환경에 따라 달라집니다.
BSTFLEX는 다양한 알루미늄 코팅 열 보호 슬리브를 자동차 와이어 하네스, 호스, 케이블 및 유체 라인용으로 제조하며, 여기에는 튜브형 및 탈착식 구조가 포함됩니다.

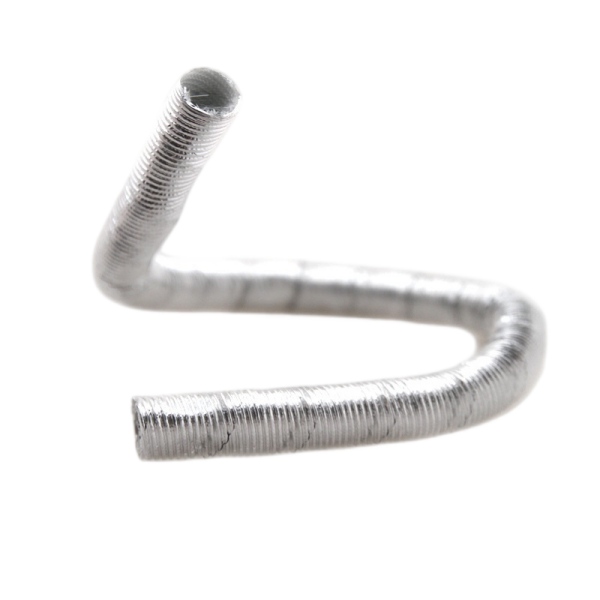

슬라이드온 열 보호 슬리브는 와이어 하네스, 케이블 또는 호스를 슬리브 내부로 통과시켜 설치하는 연속적인 튜브형 슬리브입니다.
이 구조는 일반적으로 하네스가 완전히 조립되기 전에 보호 슬리브를 설치할 수 있을 때 가장 간단한 옵션입니다.
일반적인 슬라이드온 설계는 다음과 같습니다:
슬라이드온 설계는 일반적으로 열린 이음새나 외부 잠금 시스템 없이 보호 대상 부품 주위를 연속적으로 덮어줍니다.
슬라이드온 슬리브는 일반적으로 하네스 생산 순서상 대형 커넥터나 단자를 장착하기 전에 설치할 수 있을 때 선호됩니다.
일반적인 조건은 다음과 같습니다:
대량 생산의 경우, 튜브형 구조는 추가적인 벨크로 스트립, 스냅 패스너 또는 겹침 잠금 장치가 없으므로 자재 명세서를 단순화할 수 있습니다.
튜브형 슬리브는 하네스를 연속적으로 감쌉니다. 열원으로부터 멀리 배치해야 하는 열린 이음새가 없습니다.
벨크로 패스너나 겹치는 가장자리가 없기 때문에 슬라이드온 슬리브는 종종 비교적 콤팩트한 완성 프로필을 유지할 수 있습니다.
잠금 시스템이 없으면 완제품의 부품 수와 조립 기능을 줄일 수 있습니다.
하네스 설계 초기 단계에서 열 보호를 계획하면 튜브형 슬리브를 일반적인 조립 순서에 통합할 수 있습니다.
가장 큰 한계는 설치입니다.
와이어 하네스에 이미 커넥터, 몰드형 단자, 장착 클립 또는 큰 분기점이 있는 경우, 이러한 구성 요소는 슬리브를 통과하지 못할 수 있습니다.
튜브형 슬리브는 보호해야 할 섹션이 기존 하네스의 중간에 위치하고 하네스를 분리할 수 없는 경우에도 불편할 수 있습니다.
이러한 경우, 커넥터를 통과할 수 있을 만큼 슬리브 직경을 늘리면 일반 케이블 번들 주위가 지나치게 헐거워질 수 있습니다.

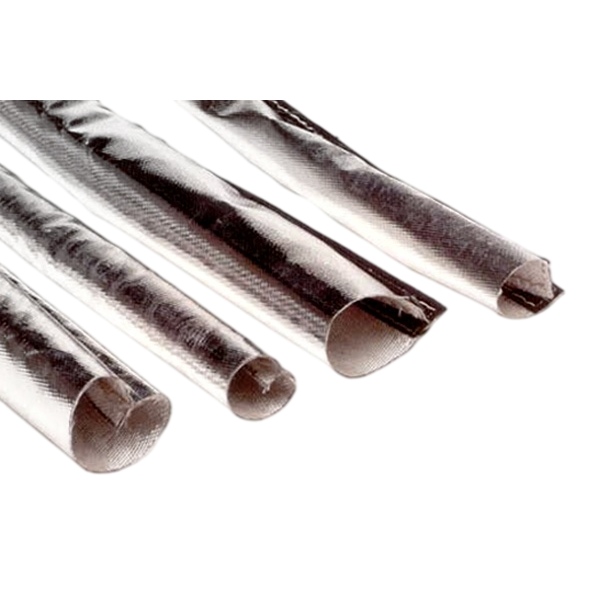

랩어라운드 슬리브는 슬리브를 열어 와이어 하네스나 호스 주위에 배치한 다음 세로 이음매를 따라 닫는 방식으로 설치합니다.
이를 통해 커넥터를 튜브에 통과시키지 않고도 이미 조립된 구성 요소에 열 차폐 장치를 장착할 수 있습니다.
랩어라운드 구조는 다음을 사용할 수 있습니다:
이러한 설계는 개조 작업, 완성된 와이어 하네스 및 향후 서비스 접근이 필요한 차량 조립품에 특히 유용합니다.
다음과 같은 경우 랩어라운드 설계를 고려해야 합니다:
이러한 응용 분야의 경우, 탈착식 슬리브를 사용하면 전기 시스템을 분해하는 것보다 설치를 훨씬 간소화할 수 있습니다.

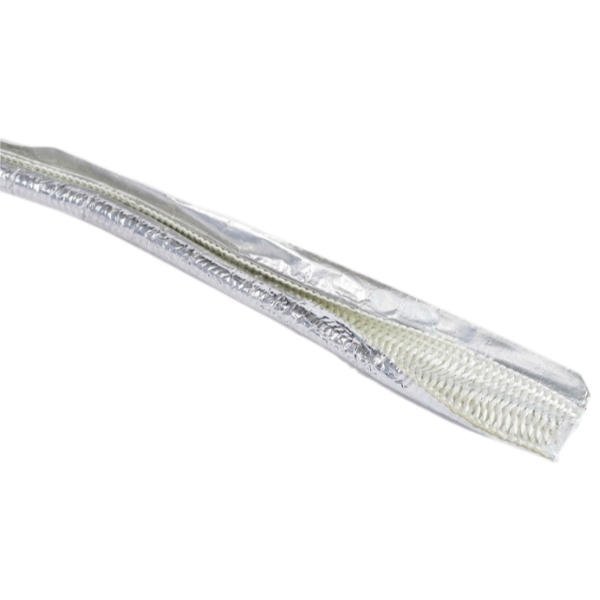

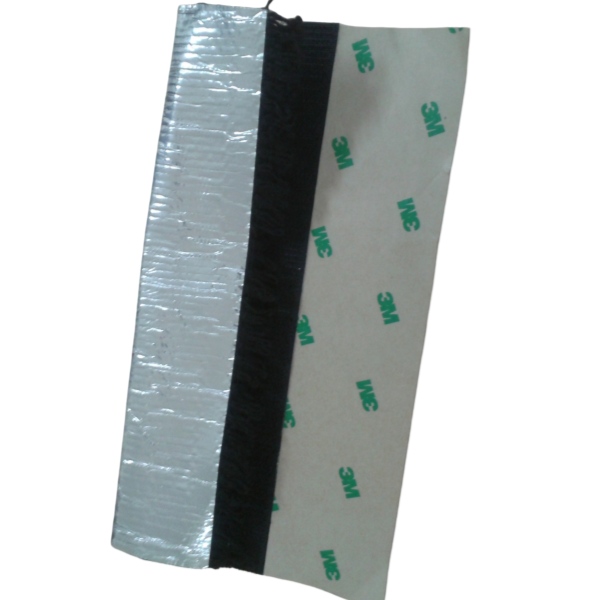

후크 앤 루프 슬리브는 가장 일반적인 탈착식 열 보호 설계 중 하나입니다.
슬리브는 길이를 따라 열리고, 와이어 하네스를 감싸며, 고온용 후크 앤 루프 잠금 장치로 고정됩니다.
이러한 유형의 구조는 다음과 같은 경우에 유용합니다:
BSTFLEX는 다음을 제공합니다 후크 앤 루프 잠금 장치가 있는 Heat Shroud 알루미늄 코팅 슬리빙 복사열에 노출되는 와이어, 케이블 및 호스 응용 분야용.
스냅 패스너는 반복적인 OEM 설치에 유용할 수 있는 명확한 기계적 잠금 장치를 제공합니다.
후크 앤 루프 이음매와 비교하여 스냅은 슬리브를 따라 고정된 잠금 지점을 만듭니다.
이러한 유형의 설계는 다음과 같은 경우에 적합할 수 있습니다:
스냅 패스너의 간격과 개수는 슬리브 길이, 직경 및 필요한 이음매 안정성에 맞춰야 합니다.
자동 잠금식 슬리브는 겹치는 가장자리나 설치 후 하네스 주위를 자연스럽게 감싸는 사전 성형 구조를 사용합니다.
설치자가 슬리브를 열고 케이블 묶음을 내부에 넣으면 슬리브가 구성 요소 주위로 다시 돌아옵니다.
별도의 벨크로 스트립이나 개별 스냅을 고정할 필요가 없으므로 설치 단계를 줄일 수 있습니다.
자동 잠금식 디자인은 다음에 적합할 수 있습니다:
| 설계 요소 | 슬라이드형 슬리브 | 랩어라운드형 슬리브 |
|---|---|---|
| 설치 시기 | 커넥터 설치 전이 가장 좋음 | 하네스 조립 후 설치 가능 |
| 대형 커넥터 | 설치를 방해할 수 있음 | 보통 문제되지 않음 |
| 개조(Retrofit) 용도 | 제한적 | 매우 적합함 |
| 연속 커버리지 | 예 | 종방향 잠금 포함 |
| 외경 | 보통 더 콤팩트함 | 잠금 부위가 더 클 수 있음 |
| 서비스 접근성 | 보통끝부분에서 슬리브를 제거해야 함 | 종종 부분적으로 열 수 있음 |
| 조립 속도 | 하네스 생산에 통합될 경우 빠름 | 완성된 하네스에 대해 빠름 |
| 잠금 구성 요소 | 일반적으로 없음 | 후크 앤 루프, 스냅 또는 자동 잠금 구조 |
| 복잡한 하네스 형상 | 더 어려움 | 더 적응성이 높음 |
예, 잠금 장치 설계는 전체 열 보호 시스템에 영향을 줄 수 있습니다.
튜브형 슬리브는 끊김 없는 원주 방향 커버리지를 제공하는 반면, 랩어라운드 구조는 세로 방향 이음매를 포함합니다. 따라서 이음매 위치는 열원과의 관계를 고려해야 합니다.
가능한 경우, 잠금 장치는 가장 높은 복사열원을 직접 향하는 불필요한 개구부를 만들지 않아야 합니다.
겹침 폭, 잠금 안정성 및 슬리브 핏은 모두 보호 층이 하네스 주위에 얼마나 잘 위치하는지에 영향을 줄 수 있습니다.
알루미늄 처리된 반사 슬리브의 경우, 반사 표면이 외부 복사열원을 향해 노출된 상태를 유지해야 합니다.
설치 시 다음 사항을 피해야 합니다:
올바른 설치 위치는 재료 사양만큼 중요할 수 있습니다.
반사형 열 보호는 두꺼운 단열재와 다르게 작동합니다.
알루미늄 처리된 표면은 복사열을 줄이는 데 특히 유용합니다. 설치가 허용되는 경우, 열원, 슬리브 및 보호 대상 하네스 사이에 간격을 유지하면 전체적인 열 배치 성능을 향상시킬 수 있습니다.
슬리브가 매우 뜨거운 구성 요소에 직접 눌리면 전도열이 더 중요해지며, 해당 적용 분야에는 다른 또는 추가적인 단열 시스템이 필요할 수 있습니다.
슬라이드온 슬리브와 랩어라운드 슬리브 모두 적절한 치수 여유가 필요합니다.
사양 결정 시 다음을 고려해야 합니다:
너무 꽉 끼는 슬리브는 하네스의 움직임을 제한하고 조립을 어렵게 만들 수 있습니다.
너무 헐거운 슬리브는 위치가 이동하거나, 주변 구성 요소와 간섭을 일으키거나, 배선의 일부를 열에 노출시킬 수 있습니다.
커넥터 형상은 슬라이드온 구조가 실용적인지 판단하는 가장 빠른 방법 중 하나입니다.
예를 들어, 하네스의 일반 번들 직경은 18 mm이지만 커넥터 본체는 45 mm일 수 있습니다. 18 mm 하네스에 맞게 크기가 조정된 튜브형 슬리브는 커넥터를 통과할 수 없으며, 커넥터에 맞춰진 슬리브는 나머지 하네스 구간에서 불필요하게 클 수 있습니다.
이 경우, 랩어라운드 구조가 일반적으로 더 제어된 핏을 제공합니다.
와이어 하네스는 종종 두 개 이상의 분기로 나뉩니다.
표준 튜브형 슬리브는 메인 트렁크를 보호할 수 있지만, 분기점에는 다음이 필요할 수 있습니다:
복잡한 3차원 형상의 경우, 기존 슬리브가 더 이상 가장 효율적인 솔루션이 아닐 수 있습니다.
BSTFLEX는 또한 다음을 제조할 수 있습니다 맞춤형 형상의 알루미늄 처리된 유리섬유 자동차 열 차단막 불규칙한 하네스 및 부품 형상을 위한 제품입니다.
프로토타입 테스트에 가장 적합한 슬리브가 항상 자동차 조립 라인에 가장 적합한 설계는 아닙니다.
생산 프로그램의 경우, 엔지니어는 다음 사항도 평가해야 합니다:
약간 더 복잡한 슬리브 구조라도 하네스 완성 후 설치가 가능하다면 전체 조립 시간을 단축할 수 있습니다.
개조용 열 보호는 OEM 하네스 생산과는 다른 문제를 제시합니다.
차량은 이미 조립된 상태이며 보호 대상 하네스는 여러 부품을 제거하지 않고는 분리하기 어려울 수 있습니다.
이러한 이유로 개조 애플리케이션에서는 일반적으로 다음을 선호합니다:
와이어, 케이블 또는 호스를 분리하지 않고 열 슬리브를 설치할 수 있는 기능은 서비스 노동력을 크게 줄일 수 있습니다.
| 애플리케이션 | 권장 시작점 |
|---|---|
| 커넥터 설치 전 새 와이어 하네스 | 슬라이드온 튜브형 열 슬리브 |
| 대형 커넥터가 있는 완성된 하네스 | 랩어라운드 슬리브 |
| 반복적인 검사가 필요한 하네스 | 후크 앤 루프 슬리브 |
| 명확한 기계식 체결이 필요한 OEM 어셈블리 | 스냅 체결식 슬리브 |
| 케이블 번들 주변의 빠른 설치 | 자가 닫힘식 슬리브 |
| 불규칙한 분기 또는 커넥터 형상 | 맞춤형 열 차폐막 |
| 배기구 근처의 높은 복사열 | 알루미늄 코팅 반사 구조 |
변속기 와이어 하네스는 설치 설계가 중요한 이유를 보여주는 좋은 예입니다.
모든 커넥터가 장착되기 전 하네스 제작 중에 보호 슬리브를 설치하는 경우, 튜블러 구조가 실용적일 수 있습니다.
하네스가 완성된 후에 열 보호 기능이 추가되는 경우, 커넥터 형상으로 인해 탈착식 슬리브가 필요할 수 있습니다.
더 자세한 엔지니어링 고려 사항은 다음을 참조하십시오: 변속기 와이어 하네스 방열 슬리브: 설계 및 열 요구사항.
설치 구조가 적절한 재질 선택을 대체하지는 않습니다.
슬라이드온 슬리브와 랩어라운드 슬리브는 모두 다양한 단열 재질로 제조될 수 있습니다.
적용 분야에 따라 다음과 같은 옵션이 포함될 수 있습니다:
배기 복사열이 주로 발생하는 적용 분야의 경우, 반사성이 있는 외부 표면이 하네스에 도달하는 복사 에너지를 줄이는 데 도움이 되므로 알루미늄 코팅 구조가 특히 유용합니다.
맞춤형 탈착식 슬리브를 요청할 때는 다음 사항을 제공하십시오:
설치된 하네스 사진은 여유 공간과 구성 요소 주변의 장애물을 보여주기 때문에 개조 작업에 특히 유용합니다.
BSTFLEX는 자동차 와이어 하네스, 케이블, 호스 및 유체 라인을 위한 슬라이드온, 봉제형, 랩어라운드, 후크 앤 루프, 스냅 잠금 및 자동 잠금 열 보호 구성 요소를 제조합니다.
적용 분야는 표준 반사 슬리브 공급부터 특정 하네스 치수, 커넥터, 분기 및 설치 요구 사항에 맞춰 개발된 맞춤형 OEM 구성 요소까지 다양합니다.
자동차 하네스 열 보호 재료 및 설계에 대한 더 넓은 개요는 다음을 참조하십시오.자동차 와이어 하네스 열 보호 슬리브: 재료, 설계 및 적용 분야.
반사 슬리브 옵션은 BSTFLEX 알루미늄 처리된 열 보호 슬리브 카테고리를 확인하십시오.
슬라이드온 슬리브는 와이어 하네스나 케이블 위로 통과시켜야 하는 연속적인 튜브입니다. 랩어라운드 슬리브는 길이를 따라 열리며 이미 조립된 구성 요소 주위에 설치할 수 있습니다.
커넥터가 이미 설치되어 있고 하네스를 분리할 수 없는 경우, 일반적으로 랩어라운드, 후크 앤 루프, 스냅 잠금 또는 자동 잠금 슬리브가 더 실용적입니다.
관형 슬리브는 세로 방향 잠금 장치 없이 연속적인 커버리지를 제공하지만, 실제 열 성능은 재료, 슬리브 구조, 핏, 에어 갭, 열원 온도 및 설치에 따라 달라집니다. 슬리브 유형은 잠금 방식만으로 선택해서는 안 됩니다.
네. 랩어라운드 설계는 기존 조립품을 분리하지 않고 배선, 호스 또는 케이블에 열 보호가 필요한 경우에 특히 유용합니다.
탈착식 또는 개조형 열 보호가 필요한 완성된 와이어 하네스, 케이블 및 호스에 일반적으로 사용됩니다. 슬리브를 열어 구성 요소를 감싸고 길이를 따라 닫을 수 있습니다.
자동 잠금 슬리브는 열려서 와이어 번들을 수용한 다음 겹치거나 미리 형성된 구조를 통해 그 주위를 닫습니다. 별도의 후크 앤 루프 잠금 장치 없이 더 빠른 설치를 제공할 수 있습니다.
네. 슬리브 직경, 평면 폭, 절단 길이, 재료 구조, 잠금 시스템, 절연 층 및 기타 치수는 구성 요소 및 고객 사양에 따라 생산될 수 있습니다.
배기 매니폴드에서 발생하는 복사열이 주요 문제인 경우, 알루미늄 처리된 반사 구조가 종종 적절한 시작점이 됩니다. 최종 선택 시에는 열원 온도, 여유 공간, 필요한 하네스 온도 및 직접 접촉 발생 여부를 고려해야 합니다.
