차량 하부, 촉매 변환기 주변, 배기 매니폴드 뒤쪽 또는 배기 터널을 따라 살펴보면 많은 금속 열 차폐막이 한 가지 분명한 특징을 공유하고 있음을 알 수 있습니다. 바로 표면이 평평하지 않다는 점입니다.
자동차 열 차폐막에서 볼 수 있는 딤플, 돌출된 리브, 압착된 질감 및 반복적인 패턴은 기능적인 엔지니어링 요소입니다. 엠보싱은 얇은 금속판의 거동 방식을 변화시킵니다. 소재의 두께에만 의존하여 강성을 확보하는 대신, 3차원 표면을 통해 차폐막이 형태를 유지하면서도 부품을 상대적으로 얇고 가볍게 만들 수 있습니다.
이것이 바로 엠보싱 열 차폐 소재가 자동차 배기 시스템, 엔진룸, 차체 하부 열 차단막 및 온도, 진동, 패키징 공간, 차량 중량을 동시에 고려해야 하는 기타 응용 분야에 널리 사용되는 이유입니다.
BSTFLEX는 다음과 같은 여러 유형의 금속 열 차단 소재를 제조합니다.엠보싱 스테인리스 스틸 열 차폐 소재, 엠보싱 알루미늄 열 차폐 소재 및 Alloy 625 Inconel 열 차폐 소재 (맞춤형 열 관리 프로젝트용).
평평한 판재와 엠보싱 처리된 판재는 동일한 금속과 동일한 공칭 두께로 제조될 수 있지만, 기계적 거동은 매우 다를 수 있습니다.
넓은 면적의 얇고 평평한 금속은 쉽게 휘어질 수 있습니다. 차량에 설치되면 진동, 엔진 움직임, 노면 충격, 공기 흐름에 의한 압력, 그리고 배기 시스템이 가열되고 냉각됨에 따라 발생하는 반복적인 팽창과 수축에 노출될 수 있습니다.
판재 두께를 늘리는 것이 강성을 높이는 한 가지 방법이지만, 이는 중량과 소재 소비를 증가시킵니다. 엠보싱은 또 다른 대안을 제공합니다.
판재에 제어된 3차원 패턴을 압착함으로써 제조사는 단면 형상을 변경합니다. 돌출부와 함몰부는 패널이 완전히 평평한 표면보다 굽힘에 더 강하게 만듭니다.
자동차 엔지니어에게 이는 중요한 기회를 제공합니다. 더 두꺼운 금속에만 의존하지 않고도 구조적 안정성을 향상시킬 수 있기 때문입니다.
엠보싱 열 차폐 시트의 외관 때문에 때때로 이를 패턴이 있는 금속 제품으로 취급하기도 합니다. 하지만 그러한 설명은 이 제품의 주된 목적을 간과한 것입니다.
자동차 열 관리에서 엠보싱 프로파일은 다음 요소에 영향을 줄 수 있습니다:
최적의 패턴은 모재, 판재 두께, 차폐막 치수, 성형 깊이 및 장착 방식에 따라 달라집니다. 대형 알루미늄 차체 하부 패널에 효과적인 패턴이 소형 스테인리스 스틸 배기 매니폴드 차폐막에는 최적의 구성이 아닐 수 있습니다.
엠보싱이 작동하는 이유를 이해하려면 간단한 종이 한 장을 생각해 보십시오. 평평한 종이는 쉽게 휘어집니다. 하지만 같은 종이를 접거나 3차원 프로파일로 성형하면 특정 방향으로 휘어지는 것에 훨씬 더 강해집니다.
엠보싱 금속도 동일한 일반 구조 원리를 따릅니다.
돌출된 패턴은 평평한 표면에 국부적인 기하학적 구조를 도입합니다. 전체 패널이 하나의 얇은 평면처럼 거동하는 대신, 성형된 섹션이 굽힘에 저항하고 부품 전체에 기계적 하중을 분산시키는 데 도움을 줍니다.
열 차폐막 설계의 경우, 차폐막이 비교적 넓은 면적을 덮어야 하지만 불필요한 중량을 피하고자 할 때 특히 유용합니다.
따라서 목표는 단순히 가능한 가장 얇은 금속을 생산하는 것이 아닙니다. 다음 요소들의 적절한 조합을 찾는 것입니다:
단일 열 차폐 장치는 작은 차량 부품처럼 보일 수 있지만, 전체 플랫폼은 엔진, 배기 시스템, 바닥, 연료 시스템 및 후처리 장비 주변에 여러 개의 열 차단막을 사용할 수 있습니다.
모든 차폐 장치에 불필요한 두께를 추가하면 원자재 소비뿐만 아니라 차량의 총 질량도 증가합니다.
엠보싱 처리된 금속은 설계자에게 필요한 구조적 성능을 달성할 수 있는 또 다른 방법을 제공합니다. 게이지를 늘려 모든 강성 문제를 해결하는 대신, 재료의 형상 자체가 부품 설계의 일부가 됩니다.
이것이 엠보싱 처리된 알루미늄 열 차폐 재료가 넓은 면적의 응용 분야에 특히 매력적인 이유 중 하나입니다. 알루미늄은 이미 낮은 밀도를 제공하며, 엠보싱 처리를 통해 얇은 시트를 취급 및 설치에 더 적합하게 만들 수 있습니다.
스테인리스 스틸이 선호되는 더 뜨거운 영역의 경우, 엠보싱 처리를 통해 부품을 불필요하게 무거운 금속 덮개로 만들지 않고도 안정적인 박막 차폐 장치를 만드는 데 도움을 줄 수 있습니다.
차량 열 차폐 장치는 결코 정적인 환경에서 작동하지 않습니다.
사용 중에는 다음과 같은 요소에 노출될 수 있습니다:
큰 평면 패널은 강성, 장착 지점 및 형상이 제대로 설계되지 않으면 원치 않는 움직임이 발생할 수 있습니다. 어떤 경우에는 이것이 부착 지점 주변의 윙윙거림, 덜컹거림 또는 피로를 유발합니다.
엠보싱 프로파일은 패널 강성을 높이고 시트가 기계적으로 반응하는 방식을 변경하는 데 도움이 될 수 있습니다. 이것을 그 자체로 완벽한 NVH 솔루션으로 보아서는 안 되며, 장착 설계, 간격, 패스너 및 부품 형상도 똑같이 중요합니다.
그러나 엠보싱은 열 엔지니어에게 얇은 금속 열 차폐 장치의 거동을 제어하기 위한 또 다른 구조적 도구를 제공합니다.
소음, 진동 및 불쾌감(NVH)은 엔진, 서스펜션 또는 내부 트림에만 국한되지 않습니다. 잘못 설계된 열 차폐 장치도 NVH의 원인이 될 수 있습니다.
이는 배기 시스템 가까이에 위치한 대형 차체 하부 차폐 장치에 특히 해당됩니다. 부품이 열 기능을 올바르게 수행하더라도 원치 않는 덜컹거림이나 공진은 차량 품질 문제를 일으킬 수 있습니다.
따라서 OEM 개발 중에 엔지니어는 열 성능과 기계적 거동을 함께 평가합니다.
일반적인 설계 고려 사항은 다음과 같습니다:
엠보싱을 적절한 열 엔지니어링의 대체물로 취급해서는 안 됩니다. 자동차 열 차폐 장치의 열 성능은 표면 패턴만이 아니라 전체 설치 상태에 따라 달라집니다.
중요한 요소는 다음과 같습니다:
엠보싱 처리된 형상이 얇은 차폐막의 설계된 간격이나 구조적 형태를 유지하는 데 도움이 되는 경우, 이는 일관된 열 성능에 간접적으로 기여할 수 있습니다. 그러나 이 기술의 가장 명확한 공학적 기여는 단순히 내열성을 높이는 것이 아니라 구조적인 측면에 있습니다.
많은 경질 자동차 열 차폐막은 뜨거운 표면에 직접 밀착되는 것보다 표면과 떨어져 있을 때 가장 효과적으로 작동합니다.
그 이유는 간단합니다. 금속과 금속이 직접 접촉하면 전도성 열 경로가 생성되기 때문입니다.
배기 부품과 차폐막 사이에 제어된 공간이 있으면, 설계상 직접적인 전도를 줄이고 차폐막을 주로 보호 대상 측에 도달하는 복사열을 관리하는 용도로 사용할 수 있습니다.
이는 엔지니어가 엠보싱 처리된 시트를 단독으로 지정하기보다 전체 조립품을 평가해야 함을 의미합니다.
관련 질문은 다음과 같습니다.

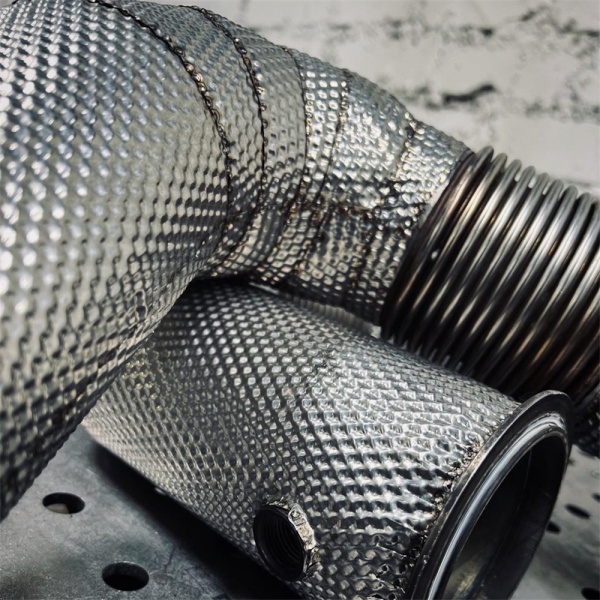

스테인리스 스틸은 가혹한 배기 환경에 위치한 경질 열 차폐막에 자주 사용됩니다. 이는 반복적인 가열 및 냉각에 노출될 때 유용한 기계적 강도, 내식성 및 내구성을 제공합니다.
얇은 스테인리스 스틸을 엠보싱 처리하면 구조화된 표면이 강성을 높여 성형된 자동차 부품에 더 적합하게 만듭니다.
다음의 일반적인 용도: 엠보싱 처리된 스테인리스 스틸 열 차단 시트 포함 항목:
최종 스테인리스 스틸 등급은 적용 환경, 부식 조건, 성형 요구 사항 및 열 부하에 따라 선택해야 합니다.
알루미늄은 다른 설계 논리를 따릅니다.
차량 열 관리에서 알루미늄의 주요 매력은 가벼운 무게와 우수한 성형성, 그리고 유용한 복사열 차폐 특성이 결합된 것입니다. 이로 인해 가장 심한 배기 고온 구역에서 떨어진 곳에 배치되는 대형 패널에 특히 실용적입니다.

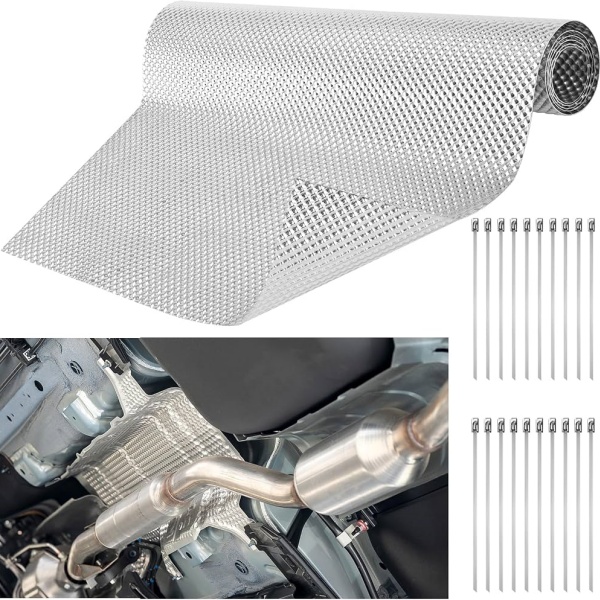

BSTFLEX 엠보싱 처리된 알루미늄 열 차폐 소재는 다음과 같은 용도로 사용할 수 있습니다:
엠보싱은 알루미늄에 특히 유용한데, 넓고 얇은 패널은 상대적으로 유연할 수 있기 때문입니다. 성형된 표면은 모재와 관련된 무게 이점을 유지하면서 구조적 특성을 향상시킵니다.
| 설계 요인 | 엠보싱 알루미늄 | 엠보싱 스테인리스 스틸 |
|---|---|---|
| 주요 장점 | 가벼운 무게 | 가혹한 고온 영역에서의 내구성 |
| 일반적인 설치 부위 | 차체 하부, 바닥, 엔진 룸 및 보조 차단재 | 배기 매니폴드, 컨버터, 머플러 및 고온 측 배기 장치 |
| 패널 무게 | 더 낮음 | 동일 형상 대비 더 높음 |
| 성형성 | 경량 성형 부품에 적합함 | 강한 성형 배기 쉴드에 적합함 |
| 기계적 견고성 | 무게 축소가 우선시되는 경우에 적합함 | 기계적 요구도가 더 높은 경우에 선호됨 |
| 엠보싱 이점 | 경량 판재의 강성 증가 | 강성 박판 구조 지원 |
올바른 선택은 엠보싱 자체보다는 열 영역 및 기계적 환경에 의해 결정됩니다.
일부 배기 시스템은 일반적인 알루미늄이나 표준 스테인리스 스틸 쉴드에 지정되는 조건을 넘어 작동합니다. 고출력 터보차저 엔진, 모터스포츠 시스템 및 전문 산업용 배기 어셈블리는 더 높은 성능의 니켈 합금을 필요로 할 수 있습니다.
이러한 응용 분야를 위해 BSTFLEX는 Alloy 625 Inconel 방열판 소재도 공급합니다.
Inconel은 일반적으로 극심한 열 노출, 산화 저항성 및 고온 기계적 성능이 높은 재료 비용을 정당화할 때 고려됩니다.
따라서 모든 자동차 방열판의 자동 업그레이드가 아닌, 가혹한 작동 조건을 위한 엔지니어링 옵션으로 다루어져야 합니다.
모든 열 차단재에 적합한 범용 엠보싱 패턴은 없습니다.
제조 공정 및 부품 요구사항에 따라 금속 방열판은 다음을 사용할 수 있습니다.
패턴은 요구되는 강성, 판재 두께, 성형 방향 및 완성된 부품 형상에 따라 선택되어야 합니다.
복잡한 패턴이 반드시 더 좋은 것은 아닙니다. 목표는 제조 가능성을 유지하면서 충분한 구조적 안정성을 확보하는 것입니다.

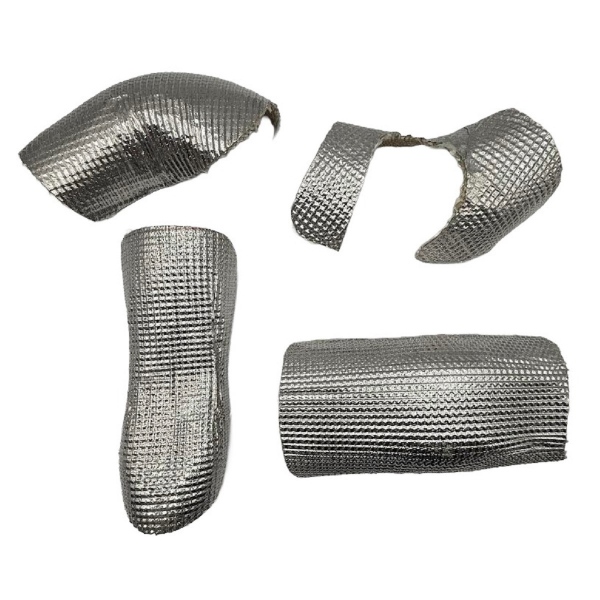

열 차폐재는 초기 시트나 코일이 생산된 후 종종 추가적인 스탬핑, 드로잉, 벤딩 또는 트리밍 과정을 거칩니다.
이러한 이유로 엠보싱은 후속 성형 공정과 호환되어야 합니다.
지나치게 공격적인 패턴은 딥 드로잉을 방해하거나 복잡한 부품에서 예측할 수 없는 재료 흐름을 유발할 수 있습니다. 너무 얕은 패턴은 필요한 강성을 제공하지 못할 수 있습니다.
따라서 OEM 열 차폐막 개발 시 다음을 포함한 제조 공정 순서를 고려해야 합니다:
가장 흔한 소싱 실수 중 하나는 금속 열 차폐막을 재료와 두께만으로 요청하는 것입니다.
예를 들어:
"스테인리스 스틸 열 차폐 시트가 필요합니다."
이 정보만으로는 신뢰할 수 있는 자동차 부품을 정의하기에 충분하지 않습니다.
구매자는 다음 사항도 고려해야 합니다:
동일한 시트 두께라도 합금, 패턴 및 완성된 형상에 따라 매우 다르게 작동할 수 있습니다.
고객마다 제조 체인의 서로 다른 단계에서 열 보호 재료를 구매합니다.
배기 스탬핑 업체는 나중에 완성된 차폐막으로 프레스될 엠보싱 시트나 코일이 필요할 수 있습니다. 반면 자동차 1차 협력업체는 도면에 따라 제조된 성형 부품을 요구할 수 있습니다.
견적을 요청할 때 구매자는 다음 중 무엇이 필요한지 명확히 밝혀야 합니다:
이러한 구분은 B2B 열 차폐막 소싱에서 특히 중요한데, 이는 툴링, 치수 공차 및 생산량이 제조 방식에 상당한 영향을 미칠 수 있기 때문입니다.
엠보싱 처리된 금속 열 차단막은 열원과 온도에 민감한 부품 사이에 견고하고 가벼운 차폐막이 필요한 차량 곳곳에서 찾아볼 수 있습니다.
차폐막은 매니폴드 및 주변 부품과의 간격을 유지하면서 엔진 진동과 반복적인 열 순환을 견뎌야 합니다.
변환기 주변의 열 차폐막은 집중된 복사열로부터 인접한 바닥 구조물, 배선 및 기타 차체 하부 시스템을 보호합니다.
긴 차체 하부 배기 라인은 파이프가 차량 바닥, 연료 시스템 또는 차체 구조물 근처를 지나는 곳에 차폐가 필요한 경우가 많습니다.
머플러 주변의 넓은 차폐 표면은 가벼운 무게와 적절한 패널 강성의 조합이 유리합니다.
소형 터보차저 엔진룸은 심각한 패키징 및 열 관리 문제를 야기합니다. 작동 환경에 따라 스테인리스 스틸 또는 고성능 합금을 고려할 수 있습니다.
경량 알루미늄 차단막은 배기 측 부품에서 발생하는 복사열로부터 배선, 흡기 부품, 전자 장치 및 차체 패널을 보호하는 데 도움이 될 수 있습니다.
이 기술은 승용차에만 국한되지 않습니다.
엠보싱 금속 열 차폐막은 다음에도 사용될 수 있습니다:
이러한 응용 분야는 엔진이 먼지, 물, 진동 및 기계적 충격에 노출된 상태에서 높은 부하로 장시간 작동할 수 있기 때문에 내구성에 더 큰 중점을 둘 수 있습니다.
유용한 RFQ는 공급업체가 소재 요구 사항과 최종 응용 분야를 모두 이해할 수 있도록 충분한 정보를 제공해야 합니다.
| 사양 항목 | 제공할 정보 |
|---|---|
| 응용 분야 | 배기 매니폴드, 촉매 변환기, 차체 하부, 터보, 머플러, 엔진룸 또는 기타 위치 |
| 기재 | 알루미늄, 스테인리스강, 인코넬(Inconel) 또는 권장 재료 |
| 등급 | 이미 지정된 경우 필수 합금 등급 |
| 두께 | 공칭 판재 두께 또는 허용 범위 |
| 엠보싱 | 기존 패턴, 샘플 또는 필요한 구조적 목적 |
| 치수 | 폭, 길이 또는 코일 사양 |
| 가공 | 판재, 블랭크, 스탬핑, 성형 또는 완제품 |
| 도면 | 2D 도면, 3D 모델 또는 가능한 경우 실물 샘플 |
| 수량 | 프로토타입 수량 및 예상 연간 수요 |
BSTFLEX는 원자재 열 차폐재부터 맞춤형 OEM 애플리케이션에 이르기까지 열 관리 프로젝트를 지원합니다.
사용 가능한 옵션은 다음과 같습니다:
현재 제품 옵션은 다음을 참조하십시오:

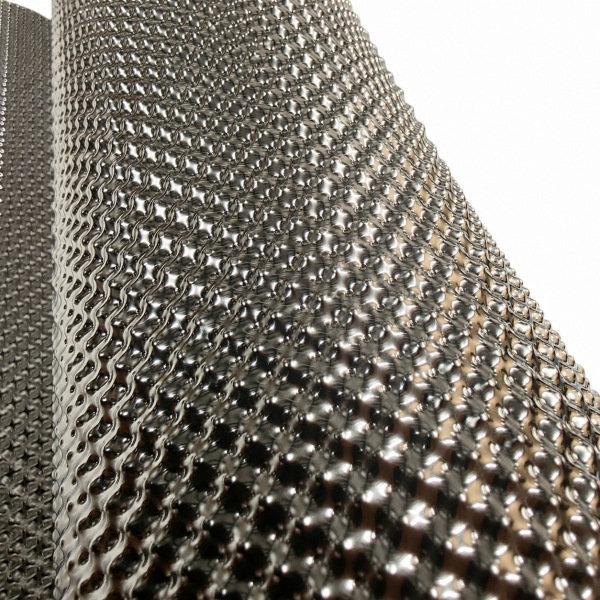

엠보싱 열 차폐재는 기계적으로 돌출 및 함몰된 표면 패턴을 형성한 금속 시트 또는 호일입니다. 엠보싱 처리된 형상은 얇은 시트의 구조적 강성을 높여 경량 자동차 열 차폐막에 적합하게 만듭니다.
딤플이나 기타 엠보싱 처리된 특징은 얇은 금속에 3차원 형상을 더합니다. 이는 패널의 강성을 향상시키고 열 차폐막이 진동 및 열 순환 하에서도 설계된 형태를 유지하도록 돕습니다.
많은 박판 자동차 차폐막의 경우, 성형된 표면이 동일한 재료와 두께의 완전히 평평한 시트보다 굽힘에 더 강하기 때문에 엠보싱이 구조적 이점을 제공합니다. 적절한 구조는 여전히 애플리케이션에 따라 다릅니다.
아니요. 소재의 고온 성능은 주로 기본 합금에 의해 결정됩니다. 엠보싱은 시트의 형상과 기계적 거동을 변화시킬 뿐, 알루미늄이나 스테인리스 스틸을 더 높은 온도에서 견디는 합금으로 바꾸지는 않습니다.
알루미늄은 경량 복사열 차단재나 넓은 면적의 차폐막에 적합합니다. 스테인리스 스틸은 일반적으로 더 가혹한 배기 측 환경에서 선호됩니다. 소재 선택은 열 부하, 무게, 부식, 진동 및 설치 위치를 기준으로 해야 합니다.
Inconel 625와 같은 니켈 기반 합금은 고온 기계적 성능과 내산화성이 중요한 가혹한 열 환경에서 고려될 수 있습니다. 이러한 소재는 일반적으로 더 높은 재료비를 정당화할 수 있는 용도에 한해 사용됩니다.
네. 엠보싱 형상은 재료 두께, 완제품 치수, 성형 요구 사항 및 생산량에 따라 개발할 수 있습니다. 고객은 도면, 샘플 또는 기존 열 차폐막을 제공하여 평가를 받을 수 있습니다.
프로젝트에 따라 추가 가공을 위한 소재로 공급하거나 특정 용도에 맞는 부품으로 개발할 수 있습니다. 견적 요청(RFQ) 시 시트, 블랭크, 성형 부품 또는 완성된 OEM 열 차폐막 중 무엇이 필요한지 명시해야 합니다.
엠보싱 처리된 자동차 열 차폐막의 가치는 표면 패턴에서만 나오는 것이 아닙니다. 이는 형상, 소재, 설치 설계를 함께 활용하는 데서 나옵니다.
적절하게 선택된 엠보싱 패턴은 얇은 금속에 더 큰 구조적 안정성을 부여하고, 경량 구조를 지원하며, 완성된 열 차폐막이 실제 차량에서 발생하는 진동과 열 사이클을 견딜 수 있도록 돕습니다. 그런 다음 차폐막이 작동할 열 구역에 따라 알루미늄, 스테인리스 스틸, Inconel을 선택할 수 있습니다.
OEM 배기 시스템, 엔진룸, 촉매 변환기, 터보차저 또는 차체 하부 적용 분야의 경우, BSTFLEX가 도면, 샘플 및 작동 요구 사항을 검토하여 적절한 엠보싱 금속 열 차폐 솔루션을 개발할 수 있습니다.
엔지니어링 검토, 샘플 또는 견적을 요청하려면 필요한 소재, 두께, 치수, 도면, 연간 수량 및 적용 정보를 보내주십시오.
