팽창형 배기 패킹: 열 방출 유리섬유 시트가 소음기를 채우는 방법

팽창형 배기 패킹은 압축된 형태로 설치되며 가열 시 압축된 섬유 구조가 풀리도록 설계되었습니다. 열 방출형 유리섬유 시트에서 임시 스티칭은 취급 및 조립 중에 텍스처 가공된 유리사를 함께 고정합니다. 스티칭이 고정 기능을 상실하면, 섬유 구조가 소음기 내부의 할당된 공간으로 팽창할 수 있습니다.

중요한 차이점은 패킹이 유리섬유를 더 생성하지 않고도 부피가 커진다는 것입니다. 성능은 여전히 재료 등급, 충전량, 챔버 형상 및 최종 분포에 따라 달라집니다. 팽창형 시트는 소음기에 필요한 흡음재의 양을 결정하는 것을 대신할 수 없습니다.

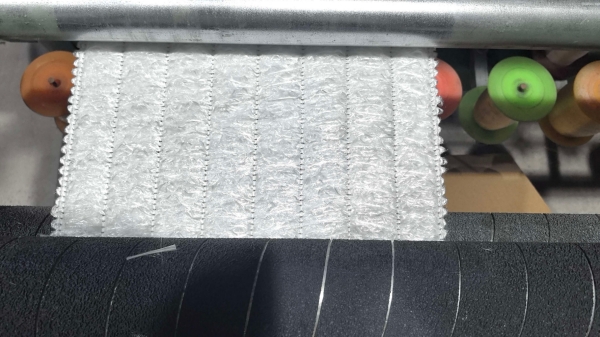

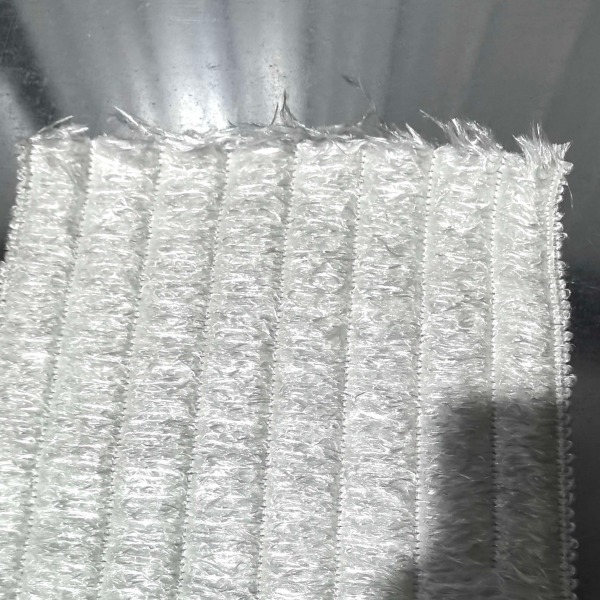

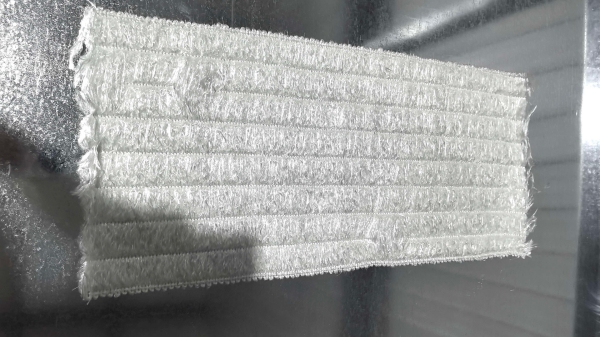

BSTFLEX 배기 배플 소음기 패킹 시트는 저융점 스티칭이 적용된 압축 및 텍스처 가공된 연속 필라멘트 유리사를 사용합니다. 이 구조를 평가하는 배기 장치 제조업체의 경우, 시작점은 압축된 설치 상태와 사용 중 방출된 상태 사이의 관계입니다.

소음기 내부에서 실제로 무엇이 팽창하는가?

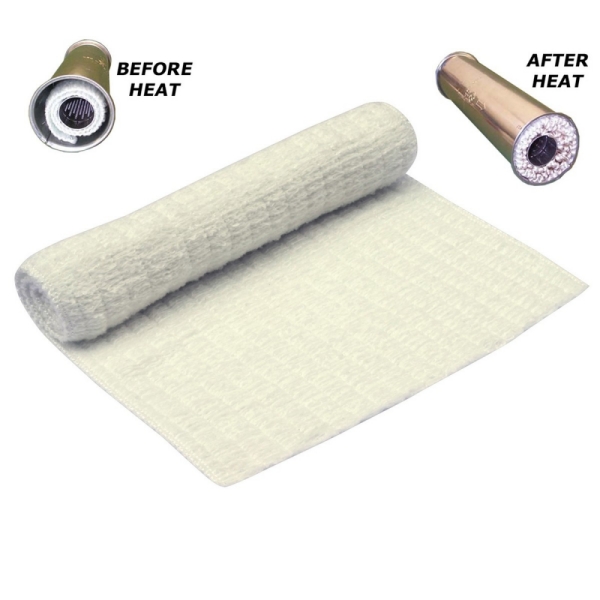

이 구조에서 텍스처 가공은 유리 필라멘트의 부피가 큰 배열을 만듭니다. 재료는 다루기 쉬운 시트로 압축되며, 임시 스티칭이 해당 구조를 고정합니다. 열이 가해지면 고정이 풀리면서 실이 가용한 공간 내에서 부피를 회복할 수 있습니다.

이것은 유리가 더 큰 형태로 녹는 것도 아니고, 팽창성 폼 반응도 아닙니다. 부피의 실질적인 변화는 섬유의 배열에서 비롯됩니다. '자기 팽창식 머플러 패킹'이라는 용어는 이러한 방출 거동을 설명하며, 재료가 무한정 커지거나 자동으로 올바른 설치 밀도를 생성한다는 의미는 아닙니다.

방출된 시트가 냉각 후 자동으로 원래의 스티칭 상태로 돌아갈 것으로 기대해서는 안 됩니다. 압축된 형태를 조립 보조 도구로 취급해야 하며, 엔진 사이클마다 재설정되는 가역적 메커니즘으로 보지 마십시오.

왜 압축된 머플러 패킹 시트로 시작하는가?

조립 라인의 경우, 실용적인 이점이 있습니다. 섬유가 방출된 부피에 도달하기 전에 정의된 재료 조각을 배치할 수 있습니다. 구매자는 작업자의 판단에 전적으로 맡기는 대신 절단 면적과 중량을 지정할 수 있습니다.

'팽창형 머플러 패킹 시트'를 평가할 때, 조립을 준비, 배치 및 마감하는 데 필요한 작업을 비교하십시오. 시트가 삽입 구멍을 통과하는지, 내부 구조물에 걸리는지, 쉘을 닫기 전에 의도한 위치에 유지되는지 기록하십시오.

이것이 시트 패킹을 느슨한 섬유나 직접 충전 방식보다 보편적으로 더 낫게 만드는 것은 아닙니다. 이는 제어된 섬유 충전을 위한 다른 경로를 제공할 뿐입니다. 다른 '머플러 패킹 재료 및 공급 형태'는 기존 장비 및 승인된 소음기 설계에 적합한 경우 여전히 유효합니다.

타원형, 삼중 타원형 및 오프셋 코어 챔버 채우기

천공 튜브 주변의 간격이 항상 균일한 것은 아닙니다. 오프셋 튜브, 타원형 쉘 또는 성형된 끝부분은 반경 방향 간격이 다른 영역을 만듭니다. 이러한 설계의 경우, 압축 패킹 레이아웃과 방출이 예상되는 공간을 평가하십시오.

팽창형 소음기 패킹은 불규칙한 공동을 채우는 데 압축된 시작 형태가 유용한 경우 평가될 수 있습니다. 그러나 방출이 섬유를 칸막이를 통과시키거나 모든 장애물 주위로 이동시킬 것이라고 가정해서는 안 됩니다. 다중 챔버 소음기를 실제 충전 구역으로 나누고 각 구역에 대한 수량과 배치를 지정하십시오.

오프셋 코어의 좁은 쪽과 더 넓은 공동을 모두 확인하십시오. 만족스러운 총 충전 중량이 두 영역 모두에 필요한 재료가 포함되어 있음을 증명하지는 않습니다. 닫힌 쉘의 외부 모습에 의존하기보다 합의된 가열 사이클 후 시험 조립품을 검사하여 분포를 확인하십시오.

팽창이 충전량을 결정하지는 않음

두 가지 별도의 결정이 있습니다. 설계에 필요한 섬유의 양과 해당 섬유를 챔버에 도입하는 방법입니다. 열 방출은 두 번째 결정 사항을 해결합니다. 첫 번째 결정 사항을 확립하지는 않습니다.

평균 설치 섬유 밀도 = 건조 유리섬유 질량 / 해당 섬유에 할당된 순 부피.

고정된 섬유 충전재가 팽창 후 더 많은 부피를 차지하면 평균 벌크 밀도는 감소합니다. 이러한 산술적 계산만으로는 결과적인 밀도가 음향적으로 적합한지 알 수 없습니다. 마찬가지로, 겉보기에 꽉 차 보이는 챔버라도 승인된 사양에 비해 섬유 양이 너무 적을 수 있습니다.

기존에 검증된 충전 질량을 사용하거나 개발 테스트를 통해 목표치를 설정하십시오. 대체 재료가 자체 팽창형이라고 설명된다는 이유만으로 섬유 충전량을 줄이지 마십시오.

승인된 섬유 중량을 절단 길이로 변환

시트의 단위 면적당 유리 섬유 질량을 알면 필요한 절단 길이를 계산할 수 있습니다:

미터 단위 절단 길이 = 필요한 유리 섬유 질량(g) / (시트 폭(m) × 유리 섬유 면적 중량(g/m²)).

예를 들어, 프로젝트에서 이미 240g의 섬유 충전량, 0.40m의 시트 폭, 600g/m의 유리 섬유 면적 중량을 승인했다고 가정해 보겠습니다.². 계산된 절단 길이는 240 / (0.40 × 600) = 1.00m입니다. 이는 계산을 설명하기 위한 가상의 값이며, BSTFLEX 제품 사양이나 권장 충전 밀도가 아닙니다.

인용된 면적 중량이 유리 섬유만을 포함하는지, 아니면 임시 스티칭 및 기타 구성 요소를 포함한 전체 시트인지 확인하십시오. 도면, 계산 및 검사 기록에서 동일한 질량 기준을 사용하십시오. 절단, 트리밍 또는 겹침으로 인해 설치된 양이 변경되면 결과를 다시 확인하십시오.

시트 폭과 감는 길이는 서로 다른 치수입니다

일반적인 코어 래핑 방식에서 시트 폭은 소음기의 유효 포장 길이를 따르며, 절단 길이는 코어를 둘러싸는 길이입니다. 승인된 레이아웃은 해당 방향을 명시해야 합니다. 그렇지 않으면 단순히 "길이"라고 표시된 치수가 공급업체와 조립업체에게 서로 다른 의미로 전달될 수 있습니다.

미터 단위로 주문하는 배기 소음기 충전재의 경우, 폭과 면적 중량도 함께 명시하십시오. 서로 다른 두 시트의 1미터가 반드시 동일한 섬유 질량을 포함하는 것은 아닙니다. 또한 코어를 한 바퀴 감는 길이가 주변 챔버에 필요한 양을 결정하는 것도 아닙니다.

도면에 끝단 간격, 층 배열 및 별도로 채워진 공간을 명시하십시오. 불규칙한 조립품의 경우, 단순히 꽉 찰 때까지 감으라는 일반적인 지침보다 표시된 절단 레이아웃이 더 유용합니다.

방출 온도와 사용 온도를 구분하십시오

열 팽창형 배기 패킹을 소싱할 때는 스티칭의 거동과 유리 섬유의 성능을 구분하십시오. 저융점 실은 압축된 구조를 풀어주며, 유리 섬유는 의도된 사용 조건에 적합한 상태를 유지해야 합니다.(위 59번 항목과 연결됨) 저융점 실은 압축된 구조를 풀어주며, 유리 섬유는 의도된 사용 조건에 적합한 상태를 유지해야 합니다.

배기 흐름, 코어 측 패킹 또는 외부 쉘에서 기록된 온도는 동일한 측정값이 아닙니다. 고온 배기 패킹 시트를 요청할 때는 위치를 명시하십시오. 최대 온도 라벨만으로는 방출 조건이나 전체 머플러의 수명을 결정할 수 없습니다.

설치는 의도된 방출을 유지해야 합니다

공급된 구조를 그대로 유지하십시오

승인된 절단 및 취급 지침을 따르십시오. 지정된 조립 방법에서 요구하지 않는 한 임시 스티칭을 제거하거나 시트를 미리 팽창시키지 마십시오. 노출된 불꽃이나 즉석 예열 단계는 규정된 조절 과정을 대신할 수 없습니다.

지정된 구속 장치를 사용하고, 과도한 압축을 가하지 마십시오

승인된 방법을 사용하여 조립을 위해 재료를 충분히 고정하십시오. 방출 기능에 미치는 영향을 검토하지 않고 꽉 조인 와이어, 영구 접착제 또는 추가 결속재를 추가하지 마십시오. 추가적인 구속은 열 방출 시트를 선택한 이유와 상충될 수 있습니다.

반대로, "과도하게 압축하지 마십시오"라는 말이 패킹을 고정하지 않은 채로 두거나 양을 추측하라는 의미는 아닙니다. 합의된 절단 패턴, 섬유 질량 및 초기 위치 지정을 사용하십시오.

코어 측 보호는 별도의 설계 결정 사항으로 유지하십시오

기존 소음기에 금속 라이너나 고정 스크린이 명시된 경우, 수정된 구조가 승인되지 않는 한 조립품에 그대로 유지하십시오. 열 반응성 스티칭과 영구 고정 층은 서로 다른 목적을 수행합니다. 팽창 시트를 선택했다고 해서 다른 구성 요소를 제거해도 된다는 승인을 의미하는 것은 아닙니다.

초기 가열 절차에 합의하십시오

관련 재료가 지정된 조건에 도달하면 방출이 일어납니다. 공회전 상태에서 정해진 시간 동안 유지한다고 해서 모든 소음기가 조절될 것이라고 가정하지 마십시오. 배기 장치가 완전히 조립되고 배기가스가 적절한 작동 위치에서 안전하게 추출되거나 배출되는 상태에서 재료 및 배기 장치 제조업체의 지침을 따르십시오.

팽창형 배기 와딩은 일반 유리섬유 매트와 동일합니까?

반드시 그렇지는 않습니다.소음기 와딩유리섬유 패킹 매트와 배기 패킹 시트는 광범위한 재료 또는 공급 형태 범주를 설명합니다. 이러한 명칭만으로는 열 방출 구속 장치의 존재를 확인할 수 없습니다.

직접 비교를 위해 섬유 구조, 접합 또는 스티칭 방식, 공급 두께 및 의도된 설치 상태를 요청하십시오. 일반적인 매트는 구조를 방출하기보다는 유지하도록 설계되었을 수 있습니다.

"연속 필라멘트 머플러 패킹여기에 설명된 구조는 적절한 소음기 내부의 음향 충전재를 위한 것입니다. 이를 외부 배기 열 랩이나 관련 없는 밀봉 용도로 사용되는 발포 폼과 혼동해서는 안 됩니다.

OEM 샘플 시험에서 무엇을 확립해야 하는가?

통제된 비교로 시작하십시오. 섬유 등급, 설치된 섬유 질량, 공동 형상 및 기타 패킹 층을 식별하십시오. 제안된 시트와 기존 구조 간의 차이점을 기록하여 재료 변경이 공급 형식 변경으로 오인되지 않도록 하십시오.

가열 전 조립 적합성을 평가한 다음, 합의된 컨디셔닝 및 듀티 사이클 후 방출된 분포와 유지력을 검사하십시오. 소음기를 비교할 때는 동일하게 문서화된 음향 테스트 조건을 사용하십시오. 설계 검증에 필요한 경우 압력 손실 측정을 포함하십시오.

유용한 승인 기록은 승인된 결과를 특정 재료, 절단 레이아웃, 충전 중량 및 도면 개정판과 연결합니다. "팽창"이라는 단어나 챔버가 가득 찬 사진만으로는 데시벨 감소, 서비스 간격 또는 완성된 배기 규정 준수를 입증할 수 없습니다.

도면 또는 샘플 기반 개발에 대해서는 BSTFLEX를 참조하십시오.OEM 머플러 패킹 제조 서비스. 동일한 제품으로의 교체 요청과 섬유, 충전량 또는 층 구성을 변경하는 프로젝트를 구분하십시오.

팽창형 배기 패킹 관련 질문

모든 유리섬유 머플러 패킹 시트가 열에 의해 팽창합니까?

아니요. 모든 유리섬유 시트가 동일하게 반응한다고 가정하지 말고 열 방출형 구조를 명시하십시오. 설치 전 구조가 어떻게 고정되어 있는지, 무엇이 이를 해제하는지 문의하십시오.

자기 팽창형 배기 패킹은 얼마나 팽창합니까?

범용 배율은 적절한 사양이 아닙니다. 명시된 모든 팽창률은 정의된 초기 압축, 가열 조건 및 측정 조건이 필요합니다. 쉘 외부에서의 자유 팽창은 밀폐된 패킹 챔버 내부에서의 해제와 동일하지 않습니다.

팽창형 배기 패킹을 크기에 맞춰 절단할 수 있습니까?

해당 구조에 대해 공급업체가 승인한 절단 방법을 사용하십시오. 폭, 절단 길이 및 필요한 섬유 질량을 함께 명시하고, 절단이 스티칭이나 취급 안정성에 영향을 미치는지 확인하십시오.

팽창형 머플러 패킹은 얼마나 단단하게 감아야 합니까?

"가능한 한 단단하게"라는 규칙보다는 지정된 초기 배열과 충전량을 사용하십시오. 의도된 해제를 방해하는 구속 조건을 추가하지 말고 설치 안정성을 유지하십시오.

동일한 시트를 2행정 및 4행정 소음기에 사용할 수 있습니까?

엔진 사이클만으로는 적합성을 확인할 수 없습니다. 각 용도에 맞는 섬유 등급, 챔버 형상, 작동 조건, 충전량 및 기존 소음기 요구 사항을 확인하십시오.

제품명만 지정하지 말고 소음기용 시트를 명시하십시오

팽창형 배기 패킹 견적을 위해 소음기 단면, 코어 외경, 내부 쉘 치수 및 유효 패킹 길이를 제공하십시오. 승인된 건조 섬유 질량 또는 기존 패킹 사양, 측정 위치를 포함한 작동 온도, 샘플 수량 및 예상 생산 수요를 포함하십시오.

또한 사내 절단용 자재가 필요한지 아니면 정의된 절단 부품이 필요한지 명시하십시오. 선호하는 포장, 부품 라벨링 및 입고 시 필요한 치수 또는 중량 검사 항목을 확인하십시오. 알 수 없는 값은 가정으로 대체하지 말고 개발을 위해 표시해 두십시오.

검토하십시오 BSTFLEX 열 방출형 유리섬유 소음기 패킹 시트를 귀하의 문의를 위한 시작 제품으로 삼으십시오. 생산 승인 전에 의도된 조립품에 대해 재료 등급, 방출 거동 및 완성된 사양을 합의해야 합니다.

팽창형 배기 패킹 샘플 및 OEM 견적 요청
