변속기 와이어 하네스는 뜨거운 변속기 하우징, 배기관, 촉매 변환기, 터보차저 관련 부품 및 기타 집중된 열원 근처에서 작동할 수 있습니다. 이러한 위치에서는 하네스에 일반적인 마모 방지 이상의 보호 기능이 필요할 수 있습니다. 올바르게 설계된 변속기 와이어 하네스 열 보호 슬리브는 하네스 형상, 조립 공정 및 차량 패키징 공간에 맞추면서 열 노출을 제어해야 합니다.
범용 고온 슬리브와 달리 자동차 변속기 하네스 실드는 종종 특정 부품을 중심으로 개발됩니다. 설계 시 조립 및 차량 작동 중에 슬리브를 올바른 위치에 유지하기 위해 정의된 길이, 내경, 컷아웃, 고정 지점, 보강된 끝단 또는 기타 기능이 필요할 수 있습니다.
BSTFLEX는 알루미늄 처리된 열 보호 슬리브와 자동차 와이어 하네스, 호스, 케이블 및 유체 라인을 위한 맞춤형 열 보호 부품을 제조합니다.
변속기 배선은 센서, 솔레노이드, 제어 모듈 및 기타 전기 부품을 연결하며 차량의 기계적 및 열적으로 까다로운 부분을 통과합니다.
차량 구조에 따라 하네스는 다음 근처에 위치할 수 있습니다:
열 문제는 항상 직접적인 접촉으로 인해 발생하는 것은 아닙니다. 뜨거운 배기 표면은 공기 간극을 통해 상당한 복사 에너지를 전달하여 근처의 하네스, 커넥터 또는 보호 도관의 온도를 높일 수 있습니다.
따라서 변속기 하네스 열 실드의 목적은 배선 및 설치를 위한 충분한 유연성을 유지하면서 전기 어셈블리에 도달하는 열 부하를 줄이는 것입니다.
흔한 사양 오류는 재질 온도 등급부터 시작하여 동일한 값이 하네스에 제공되는 온도 보호 기능을 나타낸다고 가정하는 것입니다.
이들은 서로 다른 속성입니다.
슬리브는 고온을 견딜 수 있는 재질을 사용할 수 있지만, 보호되는 하네스가 도달하는 온도는 다음과 같은 여러 추가 요인에 따라 달라집니다:
따라서 OEM 프로젝트의 경우 슬리브 구조를 확정하기 전에 필요한 하네스 온도 제한 및 작동 환경을 정의하는 것이 좋습니다.
배기 시스템 근처에 배선된 변속기 하네스는 직접 접촉 열보다는 복사열에 자주 노출됩니다.
이러한 조건에서는 알루미늄 처리된 외부 표면이 슬리브 구조로 들어가기 전에 복사 에너지의 일부를 반사하므로 유용할 수 있습니다.
반사 열 실드의 효과는 설치 방법에도 달려 있습니다. 열원을 향한 깨끗한 반사 표면과 적절한 공기 간극은 일반적으로 뜨거운 표면에 직접 밀착된 동일한 슬리브와는 다른 열적 결과를 제공합니다.
직접 접촉, 전도 또는 일반적으로 높은 주변 온도가 포함되는 적용 분야의 경우, 추가 절연 층이나 다른 슬리브 구조가 필요할 수 있습니다.
변속기 와이어 하네스 보호 슬리브는 열적 및 기계적 요구 사항에 따라 여러 가지 방식으로 제조될 수 있습니다.

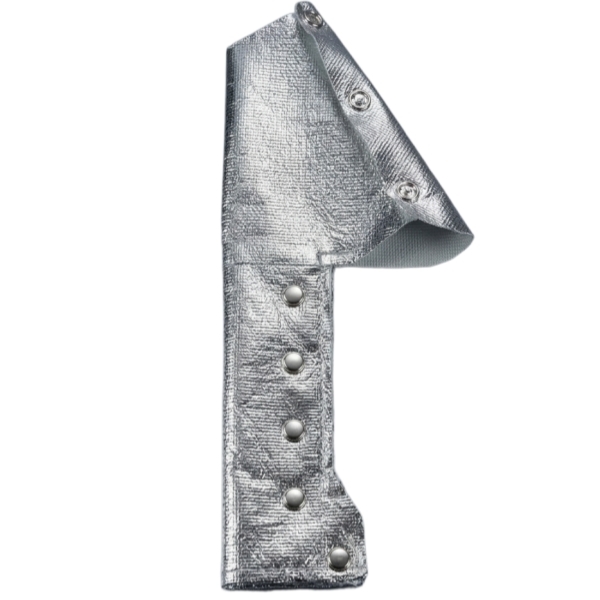

일반적인 설계는 반사 알루미늄 외층과 유리섬유 직물 기재를 결합한 것입니다. 알루미늄 표면은 복사열을 처리하고, 유리섬유 구조는 유연성을 제공하며 슬리브를 지지합니다.
이러한 유형의 구조는 하네스가 배기 부품 근처를 지나가지만 뜨거운 표면에 지속적으로 접촉하지 않는 경우에 특히 적합합니다.
더 높은 열 부하에는 단일 반사 직물 층 이상의 것이 필요할 수 있습니다. 복합 슬리브는 다음을 결합할 수 있습니다:
올바른 층 조합은 필요한 온도 감소 및 사용 가능한 패키지 두께에 따라 달라집니다.
직선형 관형 슬리브가 완성된 변속기 하네스에 항상 적합한 것은 아닙니다. 분기, 커넥터, 브래킷 또는 고정 지점에는 봉제 또는 성형 구조가 필요할 수 있습니다.

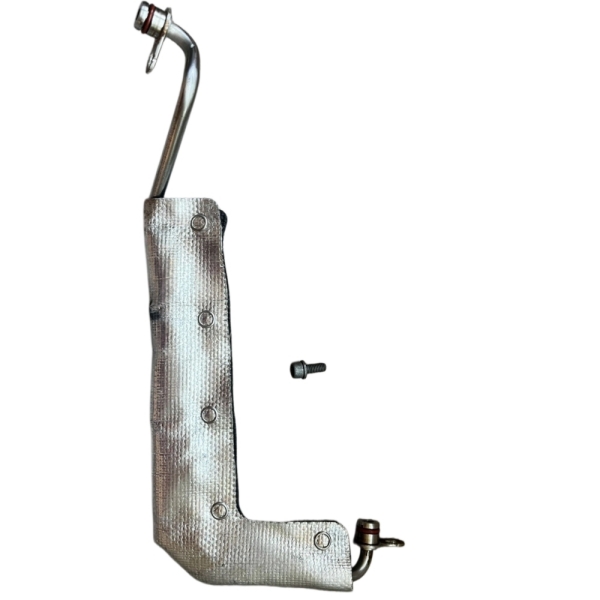

복잡한 조립품의 경우, BSTFLEX는 다음을 개발할 수도 있습니다.맞춤형 알루미늄 처리 유리섬유 자동차 열 차폐재도면 또는 물리적 샘플을 기반으로 합니다.
열 보호 프로젝트에서 가장 중요한 두 가지 입력 요소는 열원 온도와 해당 열원과 하네스 사이의 최소 거리입니다.
뜨거운 배기 부품에서 150mm 떨어진 하네스를 위해 지정된 슬리브는 불과 몇 밀리미터 떨어진 곳에 설치된 슬리브와는 다른 열 문제를 해결합니다.
이러한 이유로 RFQ는 이상적으로 다음을 식별해야 합니다:
이러한 값은 공급업체에게 “500°C 슬리브가 필요함”과 같은 요청보다 재료 및 구조 옵션을 평가하기 위한 훨씬 더 나은 근거를 제공합니다.
가장 유용한 열 사양은 종종 보호되는 배선 조립품이 도달할 수 있는 최대 온도입니다.
이 제한은 다음 요소에 의해 제어될 수 있습니다:
따라서 열 슬리브는 독립적인 재료가 아닌 전체 하네스 시스템의 일부로 선택되어야 합니다.
SAE J2302는 복사열 노출 하에서 슬리브, 튜브 및 테이프 절연체의 열 효율을 평가하기 위한 표준화된 방법입니다.
이 방법은 정의된 복사열 조건 하에서 보호 슬리브가 있는 경우와 없는 경우의 표준화된 테스트 본체의 표면 온도를 비교합니다. 측정된 온도 차이는 복사열에 대한 슬리브의 효율성을 나타냅니다.
이는 단순히 원자재의 최대 온도 성능을 보고하는 대신 열 성능을 평가하기 때문에 자동차 열 보호 분야에서 유용합니다.
OEM 도면이나 고객 사양서에서 SAE J2302를 참조하는 경우, 실제 슬리브 구조를 필수 조건에 따라 평가해야 합니다. 관련 구조가 실제로 그에 따라 테스트되지 않았다면 제품을 SAE J2302 준수 또는 테스트 완료 제품으로 설명해서는 안 됩니다.
복사열 차폐와 열 차폐는 서로 다른 공학적 문제입니다.
SAE J2302는 보호 대상 부품을 향한 복사열 흐름을 다룹니다. 이에 비해 SAE J2495는 뜨거운 부품 주변에 사용되는 슬리브 소재의 열 차폐 효율과 관련이 있습니다.
배기 파이프 근처에 위치한 변속기 와이어 하니스의 경우, 복사열 효율성이 일반적으로 더 관련성 높은 시작점입니다. 뜨거운 파이프 내부의 열을 유지하기 위해 파이프 주위에 설치된 슬리브의 경우, 열 문제는 다르게 접근해야 합니다.
변속기 하니스 슬리브는 불필요한 설치 어려움 없이 보호 대상 번들에 맞아야 합니다.
슬리브가 너무 꽉 끼는 경우:
너무 헐거운 경우:
따라서 사양서에는 하니스 외경, 치수 공차 및 번들 크기의 국부적인 변화가 포함되어야 합니다.
슬리브는 열원에 노출된 하니스 섹션을 덮어야 하지만, 불필요한 길이를 추가하면 비용과 조립 시간이 증가할 수 있습니다.
도면을 작성할 때 다음을 식별하십시오:
대량 자동차 생산의 경우, 일관된 절단 길이는 아일릿, 구멍, 노치와 같은 다른 기능의 최종 위치를 결정하므로 중요합니다.

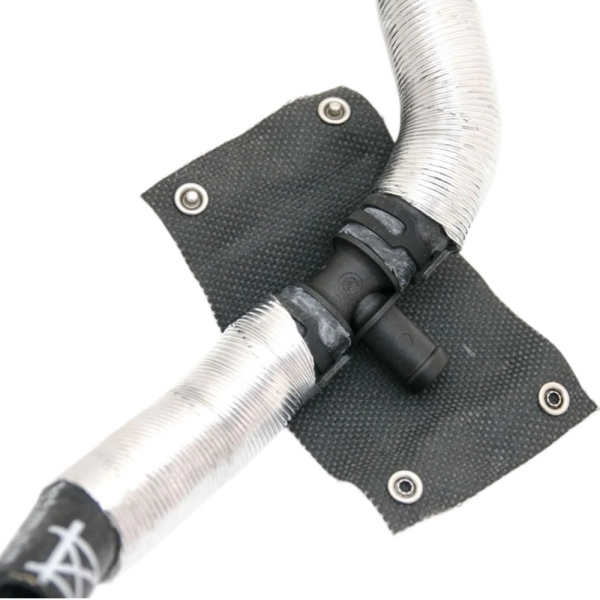

변속기 하니스에는 종종 단순한 직선형 슬리브가 올바르게 맞지 않게 하는 분기점이나 장착 기능이 포함되어 있습니다.
맞춤형 노치와 컷아웃을 사용하면 열 차폐재가 다음을 피할 수 있습니다:
이러한 기능은 슬리브 끝단에 대한 상대적 위치가 반복 가능하도록 가능한 한 도면으로 정의해야 합니다.
열 성능은 슬리브가 하니스의 의도된 부분 위에 유지될 때만 유용합니다.
조립 방식에 따라 다음과 같은 방법으로 고정할 수 있습니다:

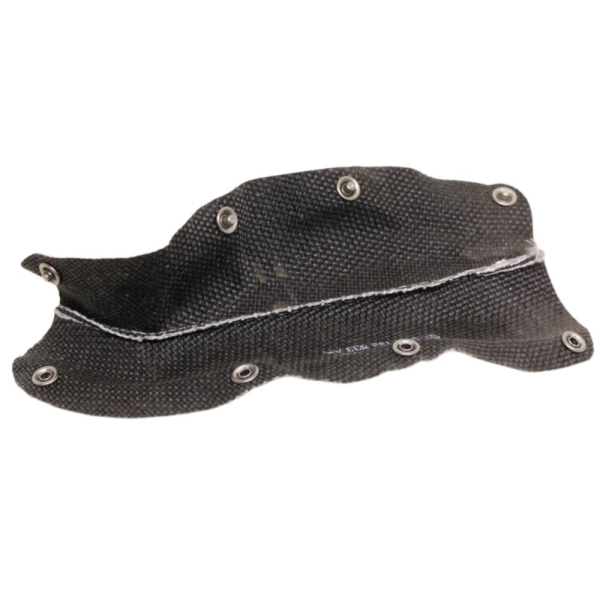

아일릿은 하네스에 대한 슬리브 위치를 제어하는 데 도움이 되는 명확한 부착 지점을 제공할 수 있습니다.
OEM 애플리케이션의 경우, 고정 기능의 위치와 강도는 선택적인 마감 세부 사항이 아닌 구성 요소 사양의 일부로 취급되어야 합니다.
직물 열 슬리브의 단부는 조립을 개선하거나 층이 분리되는 것을 방지하기 위해 추가 처리가 필요할 수 있습니다.
구조에 따라 마감 방법은 다음과 같습니다:
최적의 방법은 사용된 재료와 슬리브가 반복적인 굴곡을 수용해야 하는지 여부에 따라 달라집니다.
하네스 조립 공정은 슬리브 설계에 직접적인 영향을 미칩니다.
| 하네스 상태 | 일반적인슬리브 설계 |
|---|---|
| 커넥터 설치 전 하네스 | 슬라이드 온 튜브형 슬리브 |
| 대형 커넥터가 있는 완성된 하네스 | 랩 어라운드 슬리브 |
| 향후 서비스 접근이 필요한 하네스 | 후크 앤 루프 또는 탈착식 슬리브 |
| 명확한 잠금장치가 필요한 대량 조립 | 스냅 또는 엔지니어링된 기계식 잠금장치 |
| 분기 및 불규칙한 형상의 하네스 | 맞춤형 봉제 또는 성형 열 차폐재 |
슬라이드 온 구조는 일반적으로 더 간단하지만, 하네스 형상과 조립 순서가 허용하는 경우에만 가능합니다.
열 보호는 하네스 배선과 독립적으로 평가되어서는 안 됩니다.
완성된 하네스가 예상보다 배기 시스템에 훨씬 가깝게 배선되면 고성능 슬리브라도 성능이 저하될 수 있습니다.
설계 검토 중 다음 사항을 확인하십시오:
경우에 따라 하네스 경로를 약간만 개선해도 열 노출을 충분히 줄여 더 얇고 유연한 열 보호 구조를 사용할 수 있습니다.
변속기 하네스 슬리브는 인근 브래킷, 클립 또는 차량 구조물과 접촉할 수도 있습니다. 따라서 열 성능만이 유일한 설계 고려 사항이 될 수는 없습니다.
설치 환경에 따라 엔지니어는 다음 사항을 지정해야 할 수도 있습니다:
상당한 기계적 마모가 예상되는 경우, 별도의 마모 방지 층이나 열-기계적 복합 보호 구조가 필요할 수 있습니다.
변속기 영역의 부품은 오일 미스트, 물, 도로 오염 물질 또는 기타 자동차 유체에 노출될 수 있습니다.
따라서 반사 표면, 접착제, 재봉사 및 잠금 시스템을 포함한 전체 슬리브 구조는 실제 작동 환경에 맞춰 평가되어야 합니다.
실험실에서 새 제품일 때 성능이 좋은 반사 층이라도 표면이 기계적으로 손상되거나 심하게 오염되면 장기적으로 동일한 결과를 제공하지 못할 수 있습니다.
새로운 자동차 플랫폼의 경우, 프로토타입 개발은 일반적으로 하네스 형상과 열 환경에서 시작됩니다.
실용적인 개발 패키지에는 다음이 포함될 수 있습니다:
도면이 불완전한 경우, 실물 샘플이나 상세 사진도 초기 프로토타입을 정의하는 데 도움이 될 수 있습니다.
프로토타입에서 열적으로 잘 작동하는 슬리브는 양산 시에도 일관되게 제조할 수 있어야 합니다.
OEM 공급을 위해 제조 공정에서 제어해야 할 사항은 다음과 같습니다:
대량 생산 프로젝트의 경우 이러한 특성을 유지하기 위해 고정 장치, 절삭 공구 또는 기타 전용 생산 방식이 필요할 수 있습니다.
변속기 하네스 열 차폐 장치는 기능성 자동차 부품이므로 검사 시 치수 및 시각적 특성을 모두 다루어야 합니다.
고객 도면에 따라 검사 항목은 다음을 포함할 수 있습니다:
중요한 OEM 프로젝트의 경우, 부품 설계가 완료된 후에 추가하기보다는 양산 전에 검사 요건을 수립해야 합니다.
효율적인 기술 검토를 위해 다음 정보를 가능한 한 많이 보내주십시오:
| 필수 정보 | 이유중요성 |
|---|---|
| 하네스 직경 | 슬리브 크기 정의 |
| 보호 길이 | 부품 치수 정의 |
| 열원 온도 | 열 심각도 정의 |
| 최소 간격 | 복사열 평가에 중요 |
| 최대 하네스 온도 | 필요한 열 성능 정의 |
| 하네스 도면 | 분기, 커넥터 및 장착 기능 표시 |
| 설치 순서 | 슬라이드온 또는 랩어라운드 구조 결정 |
| 고정 방식 | 슬리브 움직임 방지 |
| 검증 요구 사항 | 필수 테스트 정의 |
| 연간 수량 | 제조 공정 결정 지원 |
BSTFLEX는 자동차 와이어 하네스, 케이블, 호스 및 유체 라인을 위한 알루미늄 코팅 및 섬유 열 보호 제품을 제조합니다. 설계는 표준 유연 슬리브부터 노치, 컷아웃, 패스너, 강화 단부 및 부품별 형상을 갖춘 맞춤형 부품까지 다양합니다.
더 광범위한 자동차용 반사 슬리브 제품군은 알루미늄 코팅 열 보호 슬리브 카테고리에서 확인할 수 있습니다.
일반적인 와이어 하네스 재료 및 설계 선택에 대해서는 자동차 와이어 하네스 열 보호 슬리브: 재료, 설계 및 응용 분야를 참조하십시오.
새로운 변속기 하네스 열 보호 프로젝트의 경우, 부품 도면, 하네스 치수, 열원 온도, 간격, 목표 하네스 온도 및 필수 검증 표준을 BSTFLEX로 보내주십시오. 형상을 평가하고 프로토타입 개발에 적합한 구조를 추천해 드릴 수 있습니다.
자동차 변속기와 관련된 배선 주위에 설치되는 열 보호 슬리브입니다. 그 목적은 하네스에 필요한 유연성과 배선 경로를 유지하면서 인접한 변속기, 배기 장치 또는 기타 뜨거운 부품으로부터의 열 노출을 줄이는 것입니다.
밝은 알루미늄 코팅 외면은 인접한 배기 부품에서 발생하는 복사열을 반사하는 데 유용합니다. 이는 일반적으로 반사 표면 아래에 구조적 및 열적 층을 제공하는 유리 섬유 또는 기타 단열 섬유와 결합됩니다.
범용적인 거리는 없습니다. 필요한 간격은 배기 온도, 슬리브 구조, 노출 시간, 공기 흐름 및 하네스에 허용되는 최대 온도에 따라 다릅니다. 실제 설치는 필요한 열 성능에 따라 평가되어야 합니다.
아니요. 슬리브의 재료 온도 허용 범위는 슬리브 재료가 견딜 수 있는 온도를 나타냅니다. 보호되는 하네스가 도달하는 온도는 열원 온도, 거리, 슬리브 구조 및 노출 시간을 포함한 전체 열 환경에 따라 달라집니다.
SAE J2302는 정의된 조건 하에서 보호 재료가 있는 경우와 없는 경우의 테스트 본체 온도를 비교하여 슬리브, 튜브 또는 테이프 단열재의 복사열 차단 효과를 평가합니다.
네. 맞춤형 설계에는 위치 지정이나 하네스 조립체와의 통합에 필요한 노치, 구멍, 아일릿, 컷아웃, 강화 단부 및 기타 기능이 포함될 수 있습니다.
네, 랩어라운드, 후크 앤 루프, 스냅 잠금 또는 기타 개폐 가능한 구조를 사용하는 경우 가능합니다. 일반적인 튜브형 슬리브는 일반적으로 하네스나 커넥터가 슬리브를 통과해야 합니다.
네. 치수 제어를 위해 도면을 선호하지만, 초기 개발 단계에서는 기존 부품, 하네스 샘플 및 설치 사진도 사용할 수 있습니다.
