팽창식 배기 패킹 설치 방법: 감기 및 초기 가열 점검

팽창형 배기 패킹을 설치하는 작업은 두 가지 별도의 작업으로 구성됩니다. 소음기를 닫기 전에 지정된 섬유 충전재를 배치하는 것과 초기 가열 중에 재료가 의도한 대로 팽창하는지 확인하는 것입니다.코어 주위에 깔끔하게 맞는 시트는 조립 검사를 통과한 것이지, 완전한 서비스 테스트를 통과한 것은 아닙니다.

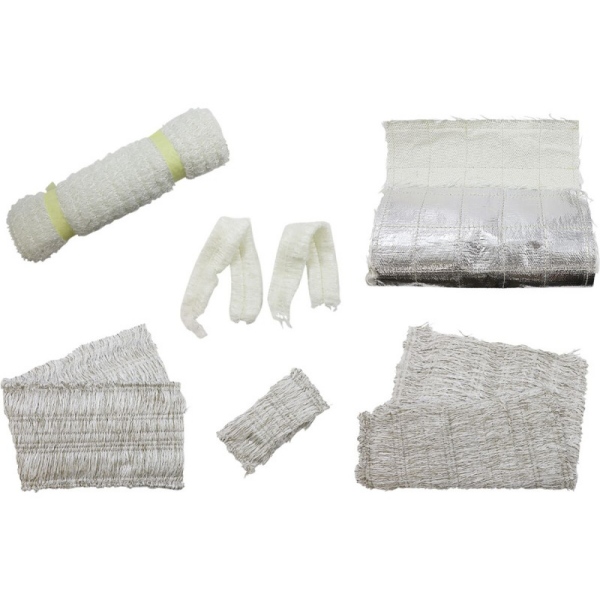

BSTFLEX 배기 배플 소음기 패킹 시트는 저융점 스티칭으로 고정된 압축된 텍스처 처리 연속 필라멘트 유리 섬유사로 구성되어 있습니다. 콤팩트한 형태는 취급을 용이하게 하며, 스티칭은 열에 의해 풀리는 일시적인 구속력을 제공합니다.

이 가이드에서는 적절한 재충전 가능 흡수형 소음기 및 OEM 조립품에 대한 설치 계획 워크플로를 제공합니다. 실제 시트 및 배기 시스템과 함께 제공된 지침을 사용하여 치수, 충전량, 고정 세부 사항 및 가열 조건을 설정하십시오. 이 절차는 밀봉된 머플러를 열거나 내부 설계를 변경하기 위한 것이 아닙니다.

새 패킹을 절단하기 전에 코어 준비하기

배기 장치가 차가운 상태에서 작업하고 엔진이 우발적으로 시동되거나 장비가 작동하지 않도록 하십시오. 기존 충전재를 제거하기 전에 코어, 엔드 피팅, 금속 라이너 및 고정 부품의 위치를 기록하십시오. 패킹이 다시 장착해야 하는 층을 가리고 있을 때 사진이 유용합니다.

노출된 조립품에서 느슨한 조인트, 변형된 부품, 손상된 천공 및 교체용 시트가 걸릴 수 있는 가장자리가 있는지 확인하십시오. 배기 장치 제조업체의 서비스 지침을 사용하여 손상된 부분을 해결하십시오. 단순히 교체 재료를 더 쉽게 설치하기 위해 천공을 변경하거나 내부 부품을 제거하지 마십시오.

적절한 장갑, 보호복 및 보안경을 착용하여 유리 섬유를 취급하고, 실제 물질 안전 보건 자료(MSDS) 및 작업장 평가에 따라 분진을 제어하십시오. 섬유가 흩날리지 않도록 절단 조각을 잘 보관하십시오. 서비스 퇴적물이 포함될 수 있는 사용된 패킹에 대해서는 현장의 청소 및 폐기 절차를 따르십시오.

열 방출 스티칭을 그대로 두기

팽창형 배기 패킹 설치에서 자주 묻는 질문은 눈에 보이는 실을 먼저 제거해야 하는지 여부입니다. 여기에 설명된 압축 및 스티칭 구조의 경우, 공급업체의 지침에서 특별히 요구하지 않는 한 준비 단계로 실을 제거하지 마십시오.

포장용 끈과 포함된 스티칭을 구분하십시오. 포장은 제거해야 할 수도 있지만, 스티칭은 제공된 시트 구조의 일부입니다. 역할이 불분명한 경우, 절단하거나 감싸기 전에 이를 해결하십시오.

또한 지정되지 않은 실로 교체용 스티칭을 추가하지 마십시오. 손상된 조각을 다시 꿰매면 평가 중인 구속력이 변경될 수 있습니다. 조립 라인에서 기록되지 않은 변형을 만드는 대신 손상된 재료를 따로 보관하고 공급업체와 처리 방법을 협의하십시오.

기본 메커니즘은 열 방출 유리 섬유 시트가 소음기를 채우는 방법에 설명되어 있습니다. 설치 시 의도된 동작을 보존해야 하며, 조립 전에 이를 무효화해서는 안 됩니다.

감싸기 전에 시트 배치하기

절단 레이아웃에 축 방향 범위와 코어 주위의 치수를 표시하십시오. 일반적인 감싸기 방식에서 시트 폭은 소음기의 유효 패킹 길이를 따릅니다. 검토 없이 조각을 회전할 수 있다고 가정하지 말고 제공된 구조에 대한 방향을 확인하십시오.

합의된 패턴을 사용하여 적절한 도구로 절단하십시오. 조각을 분리하기 위해 재료를 잡아당기거나 엔드 피팅에 닿도록 늘리지 마십시오. 조립 스테이션으로 옮기기 전에 절단된 가장자리와 남아 있는 스티칭을 검사하십시오.

절단 후 지정된 충전량을 확인하십시오. 건조 유리 섬유와 완성된 스티칭 시트를 구분하여 합의된 중량 기준을 사용하십시오. 절단 조각의 무게가 설치된 재료로 계산되지 않도록 따로 보관하십시오.

치수 및 수량 계산을 위해서는 팽창형 배기 패킹 시트 크기 및 충전 중량 가이드를 사용하십시오. 절단된 조각이 승인되면, 감으로 충전량을 다시 계산하는 대신 해당 레이아웃을 재현하여 설치해야 합니다.

팽창형 배기 패킹은 얼마나 단단히 감아야 할까요?

"가능한 한 단단하게"라는 규칙이 아니라 지정된 섬유 양과 감싸기 레이아웃을 사용하십시오. 합의된 재료 충전량을 변경하거나 시트를 손상시키지 않고 삽입 및 닫을 수 있는 지지되고 균일한 조립품을 목표로 하십시오.

재료를 배치하는 동안 코어를 지지하십시오. 한쪽 끝을 더 세게 당겨 다른 쪽을 수정하는 대신 시트가 정렬된 상태를 유지하도록 패킹 길이를 따라 작업하십시오. 작업자에게 보이는 끝부분뿐만 아니라 전체 길이를 따라 이음매나 겹침 부분을 확인하십시오.

시트를 밧줄처럼 꼬거나 좁은 띠로 묶지 마십시오. 반대로, 팽창이 부족한 양을 대체할 것이라고 가정하여 임의의 간극을 만들기 위해 섬유를 제거하지 마십시오. 초기 배치와 최종 충전 요구 사항은 동일한 설치 사양에 속합니다.

오프셋 코어나 모양이 있는 쉘의 경우 각 패킹 영역에 대한 레이아웃을 따르십시오. 전체 시트를 접근하기 가장 쉬운 쪽에 집중시키고 열이 모든 내부 제한을 통해 재분배될 것이라고 가정하지 마십시오.

테이프, 끈 및 고정 스크린은 서로 다른 역할을 합니다.

임시 취급 보조 도구는 삽입 중에 조립품을 고정합니다. 영구적인 고정 부품은 소음기에 남아 있습니다. 작업대에서 재료를 사용할 수 있다는 이유만으로 선택해서는 안 됩니다.

테이프, 끈 또는 접착제가 지정된 경우 유형, 위치, 수량 및 제거, 해제 또는 유지 여부를 확인하십시오. 결과 구조를 검토하지 않고 임시 구속력을 영구적인 고온 결합으로 대체하지 마십시오.

동일한 원칙이 코어 측 금속 층이나 패킹 스크린에도 적용됩니다. 수정된 조립품이 검증되지 않은 한 배기 도면에서 요구하는 배치를 유지하십시오. 팽창형 시트를 선택한다고 해서 다른 층을 제거할 수 있는 것은 아닙니다.

생산 지침의 경우, 허용된 각 구속력을 보여주는 표시된 사진이 "패킹을 고정하십시오"라는 일반적인 메모보다 더 유용합니다. 또한 들어오는 교체 부품과 작업자 교육에 공통적인 참조를 제공합니다.

소음기를 닫기 전에 차가운 상태의 조립품 확인하기

실제 삽입 경로를 통해 패킹된 코어를 시험해 보십시오. 선단이 걸리거나, 시트가 튜브를 따라 미끄러지거나, 겹침 부분이 뒤로 접히는지 확인하십시오. 설명할 수 없는 끼워 맞춤 문제를 해결하기 위해 최종 패스너를 사용하여 강제로 닫는 대신 저항이 발생하는 위치를 기록하십시오.

조립품이 맞지 않으면 코어 및 라이너 치수, 시트 방향, 겹침 및 지정된 충전량을 비교하십시오. 원인을 수정하십시오. 임의로 다듬으면 쉘은 닫힐 수 있지만 다른 패킹 사양이 생성될 수 있습니다.

배기 장치 제조업체의 지침에 따라 완전한 체결 및 밀봉을 수행하십시오. 필요한 불꽃 방지 또는 배기가스 관련 구성 요소를 보존하십시오. 패킹 재료 및 패킹 리테이너는 이를 대체할 수 없습니다.

엔진을 시동하기 전에 첫 번째 가열 주기 계획

자기 팽창식 머플러 패킹에는 범용 아이들 타임이나 엔진 속도 설정이 제공되지 않습니다.시험 전에 관련 측정 위치, 노출 조건 및 냉각 방식을 포함하여 특정 재료 및 소음기에 대한 컨디셔닝 절차를 수립하십시오.

고정 장치를 해제하는 데 필요한 온도는 섬유의 연속 사용 한도와는 별도의 사양입니다. 최대 온도 광고를 가열 목표로 사용하지 마십시오. 마찬가지로, 외부 쉘 온도만으로는 충전물 전체의 열 이력을 확립할 수 없습니다.

완성된 조립품은 규정된 방법으로만 가열하십시오. 느슨한 시트에 토치를 사용하거나 작업대에서 임의로 번오프(burn-off) 단계를 수행하지 마십시오. 시설의 고온 테스트 절차를 따르고, 효과적인 배기 추출을 제공하며, 작업자가 뜨거운 표면과 움직이는 장비에 접근하지 못하도록 하십시오.

냄새의 변화, 눈에 보이는 연기 또는 다른 배기음은 출시를 위한 합격 기준이 아닙니다. 예상치 못한 동작은 테스트 절차에 따라 처리하고, 패킹이 새것이라는 이유로 정상이라고 가정하기보다는 조사하십시오.

출시 검증을 일상적인 조립 점검과 분리

개발 중에 출시된 충전물을 어떻게 검사할지 정의하십시오. 지정된 검사 샘플은 안전하게 냉각된 후 개봉하거나, 다른 합의된 방법을 사용하여 관심 영역을 평가할 수 있습니다. 관찰이 즉흥적인 검사에 의존하지 않도록 테스트 전에 이를 계획하십시오.

코어 대면 영역, 단부, 중첩부 및 더 넓은 포켓을 의도된 분포와 비교하십시오. 제한된 영역과 지속적인 간극을 기록하십시오. 한쪽 끝이 가득 차 보이는 것이 전체 챔버가 필요한 커버리지를 갖추고 있다는 증거는 아닙니다.

반복 생산의 경우, 각 부품 또는 배치에 대해 어떤 제어 항목을 기록해야 하는지, 어떤 점검이 검증 또는 샘플링 계획에 속하는지 합의하십시오. 여기에는 재료 식별, 절단 조각 중량, 레이아웃 확인 및 정의된 컨디셔닝 기록이 포함될 수 있습니다. 모든 완성된 소음기를 검사를 위해 개봉해야 한다고 가정하지 마십시오.

프로그램의 합의된 테스트를 사용하여 음향 성능 및 유지력을 평가하십시오. 성공적인 설치는 필수적이지만, 그것만으로 특정 소음 감소, 서비스 간격 또는 규제 결과를 확립할 수는 없습니다.

성공적인 시험을 작업자 지침으로 전환

반복 가능한 배기 패킹 시트 설치를 위해 재료 및 도면 개정과 연결된 짧은 지침을 준비하십시오. 절단 방향, 중량 기준, 시작 위치, 이음매 배열, 허용된 고정 장치 및 폐쇄 방법을 포함하십시오.

실용적인 사진 기록은 준비된 코어, 삽입 전 감싸진 구성 요소 및 완성된 냉간 조립품을 보여줍니다. 가열 후 분포의 증거로 생산 사진을 제시하기보다는 시험 검사 기록을 별도로 추가하십시오.

단차형 쉘, 단부 공간 또는 다중 패킹 구역의 특별한 처리에 유의하십시오. 시트가 스테이션에서 반복적인 조정이 필요한 경우, 해당 조정을 정상적인 작업으로 받아들이기 전에 제공된 치수나 조립 경로를 검토하십시오.

재료 형식을 선택 중인 프로젝트는 팽창식 배기 패킹 및 느슨한 충전 생산 공정의 비교를 사용할 수 있습니다. 잘 정의된 설치 방법은 선택된 공정을 따라야 하며, 부적합한 공정을 보완해서는 안 됩니다.

설치 질문

팽창형 머플러 패킹 시트를 감은 후에 절단할 수 있습니까?

해당 구조에 대해 절단 방법과 최종 수량이 정의된 경우에만 가능합니다. 반복적인 조립의 경우, 감은 후 측정 없이 다듬는 것보다 제어된 절단 패턴을 사용하는 것이 좋습니다. 최종 부품이 변경될 때마다 남은 섬유 충전량과 스티칭을 확인하십시오.

소음기 충전재 설치에 일반 테이프를 사용할 수 있습니까?

일반 테이프를 범용적으로 적합하다고 간주하지 마십시오. 지정된 조립 보조 도구와 배치 방법을 사용하거나, 정의된 내용이 없는 경우 명확한 설명을 요청하십시오. 선택 시 초기 취급과 재료의 의도된 방출 특성을 모두 고려해야 합니다.

소음기를 연 후 이전에 가열된 패킹을 재사용할 수 있습니까?

방출된 시트를 새 압축 부품처럼 취급할 수 있다고 가정하지 마십시오. 상태와 배기 장치 제조업체의 교체 지침을 확인하십시오. 신규 생산 조립 사양을 재사용 재료를 자동으로 승인하는 데 사용해서는 안 됩니다.

가열 후 패킹이 챔버를 채우지 못하면 무엇을 기록해야 합니까?

재료 식별 정보, 설치된 수량, 절단 레이아웃, 추가된 구속 장치, 가열 조건 및 간극 위치를 기록하십시오. 이는 가능한 수량, 배치 또는 방출 문제를 구분하는 데 도움이 됩니다. 포장에 적힌 "팽창형(expanding)"이라는 단어만으로 원인을 진단하지 마십시오.
