맞춤형 자동차 열 차폐막은 특정 차량 부품의 형상에 맞게 제작되는 유연하거나 반강성 열 차단재입니다. 범용 판재나 직선 원통형 슬리브 형태로 제공되는 대신, 호스, 배선, 센서, 밸브, 커넥터 또는 유체 라인의 크기에 맞춰 절단, 접기, 봉제 및 조립됩니다.
이러한 유형의 차폐 장치는 표준 열 슬리브가 완성된 자동차 조립품에서 발견되는 분기점, 굴곡, 장착 지점 또는 직경 변화를 따라갈 수 없을 때 사용됩니다. 반사성 외부층은 근처의 열원을 향하고, 내부층은 보호 대상 부품에 도달하는 열의 양을 줄여줍니다.
BSTFLEX는 제조합니다.맞춤형 알루미늄 도금 유리섬유 자동차 열 차폐막고객 도면, CAD 파일, 설치 실측 자료 또는 원본 샘플을 기반으로 디자인을 개발합니다. 평면형 차폐막, 개폐식 덮개 또는 완전한 3차원 커버 등 다양한 형태로 제작 가능합니다.
현대 자동차 엔진룸 내부의 공간은 제한적입니다. 배기 매니폴드, 터보차저, EGR 파이프, 촉매 변환기 및 후처리 시스템은 플라스틱 커넥터, 전기 배선, 고무 호스 및 유체 라인 근처에서 작동할 수 있습니다. 이러한 부품들이 뜨거운 표면에 직접 닿지 않더라도 장시간 복사열에 노출되면 온도가 상승하여 노화를 가속화하거나 성능에 영향을 미칠 수 있습니다.
보호 대상 조립체에 티, 엘보, 센서 커넥터, 장착 클립 또는 여러 분기부가 포함될 경우 문제는 더욱 복잡해집니다. 기존의 관형 열 슬리브는 직선 부분을 덮을 수 있지만 커넥터, 밸브 본체 또는 접합부는 노출된 채로 남을 수 있습니다.
맞춤형 열 차폐 장치는 전체적인 형상에 맞춰 제작됩니다. 개별 패널은 조립체의 윤곽을 따라 패턴화되고 필요한 위치에서 결합되어 연속적인 차폐 효과를 제공합니다. 전기 플러그, 고정 클립, 볼트, 센서 및 서비스 지점을 위한 절단부를 통합할 수 있습니다.
차폐막은 반사와 단열을 통해 열을 관리합니다. 이 두 기능은 서로 관련되어 있지만 동일한 것은 아닙니다.
반사성 알루미늄 표면은 일반적으로 배기구, 터보차저 또는 기타 고온 부품을 향하도록 배치됩니다. 이 표면은 복사열이 차폐막 본체로 들어가기 전에 일부를 반사합니다. 올바른 방향 설정과 열원과의 적절한 간격 유지는 차폐막의 성능에 중요합니다.
직조된 유리섬유 직물은 반사면을 지지하고 단열 효과를 제공합니다. 더 높은 단열 성능이 필요한 경우, 유리섬유 매트, 산화 처리된 섬유 펠트, 탄화 펠트 또는 기타 승인된 단열층을 구조에 포함할 수 있습니다.
단열 코어는 차폐막 두께를 통한 열 전달 속도를 늦춥니다. 또한 보호 커버와 불규칙한 부품 사이에 쿠션 역할을 할 수 있습니다. 특정 펠트 구조는 열 차단뿐만 아니라 소음 및 진동 제어에도 기여할 수 있습니다.
형상은 열 설계의 중요한 요소입니다. 잘 설계된 패턴은 필요한 위치에 유지되며 복사열이 부품에 도달할 수 있는 개방 영역을 최소화합니다. 따라서 이음매, 겹침 부분, 스냅 단추 및 장착 지점은 설치 요구 사항과 열 노출 방향을 모두 고려하여 계획해야 합니다.
모든 차량에 적합한 단일 레이어 구성은 없습니다. 재료 선택은 열원, 노출 시간, 설치 공간, 허용 부품 온도, 진동 및 주변 유체에 따라 달라집니다.
| 레이어 또는 구성 요소 | 주요 기능 | 사용 가능한 옵션 |
|---|---|---|
| 반사면 | 복사열을 감소시킵니다흡수 시 | 알루미늄 호일 또는 용도별 알루미늄 도금 마감재 |
| 보강층 | 강도, 유연성 및 치수 안정성을 제공합니다. | 직조 유리섬유 직물 |
| 단열층 | 차폐막을 통한 열 전달 속도를 늦춥니다. | 유리섬유 매트, 사전 산화 처리된 섬유 펠트 또는 탄화 펠트 |
| 내부 표면 | 보호 구성 요소와 접촉하거나 접합니다. | 일반, 코팅 또는 용도별 보호 마감 |
| 가입 시스템 | 필요한 2차원 또는 3차원 형태를 유지합니다. | 고온 봉제, 리벳 또는 복합 구조 |
| 체결 시스템 | 보호 덮개를 부착하여 설치 또는 정비를 가능하게 합니다. | 스냅 단추, 아일렛, 클립, 리벳 또는 고객 지정 패스너 |
복사열 차단이 주된 문제일 경우에는 가벼운 2중 구조로도 충분할 수 있습니다. 반사 및 단열 모두가 필요한 경우에는 더 두꺼운 다층 차폐막이 적합합니다. 올바른 설계는 단순히 최대 광고 온도만을 기준으로 재료를 선택하는 것이 아니라 실제 적용 데이터를 기반으로 해야 합니다.
이 용어는 평평한 재료의 바깥쪽 가장자리를 절단하는 것 이상의 의미를 담고 있습니다. 자동차 열 차폐막은 다양한 수준의 기하학적 복잡성을 갖도록 설계될 수 있습니다.
평면형 차폐판은 부품의 한쪽 면을 보호하거나 열원과 인접한 표면 사이에 열 장벽을 형성합니다. 패턴에 구멍, 슬롯 및 장착부를 가공할 수 있습니다. 이러한 용도에는 다음과 같은 방식이 사용됩니다.다이컷 열 반사 매트필요한 건설을 제공할 수 있습니다.
접는 선을 이용하면 평면 패턴이 튜브, 커넥터 또는 하우징을 부분적으로 감쌀 수 있습니다. 이 디자인은 한쪽 표면이 대부분의 열에 노출되지만 측면도 추가로 보호해야 할 때 유용합니다.

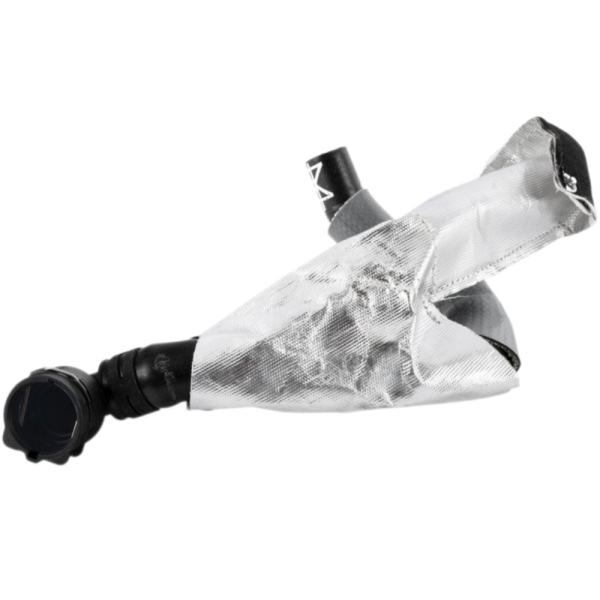

3차원 보호 장치는 여러 개의 형상 패널로 조립됩니다. 이 보호 장치는 다양한 단면을 가진 엘보, 분기관, 밸브, 호스 커플링 및 구성 요소를 따라 제작될 수 있습니다. 이음매와 겹침 부분은 설치 및 작동 중에 완성된 부품이 원래의 형상을 유지하도록 배치됩니다.

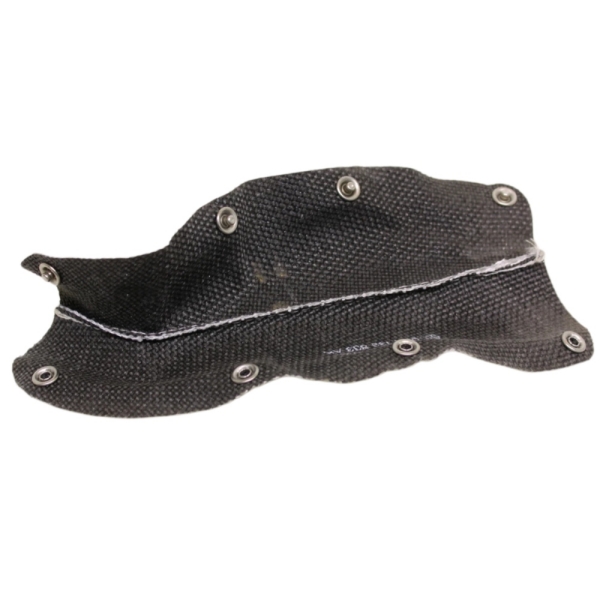

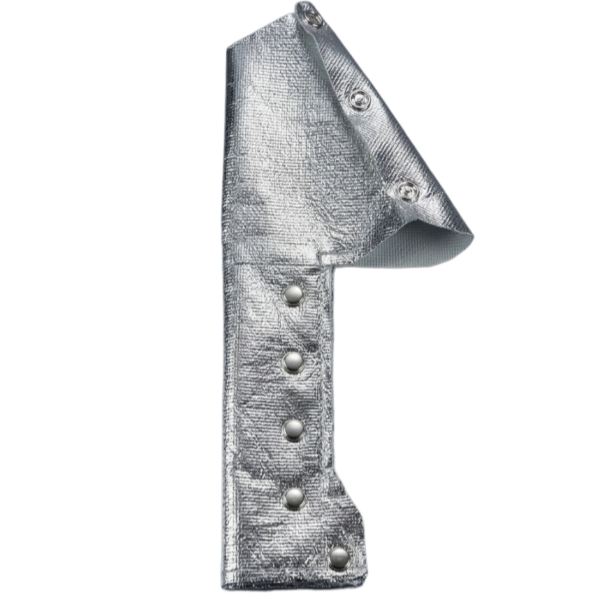

스테인리스 스틸 프레스 스터드 또는 다른 탈착식 고정 방식을 사용하면 호스, 배선 하니스 또는 유체 라인이 이미 설치된 후에도 보호 덮개를 장착할 수 있습니다. 이렇게 하면 보호 대상 어셈블리를 분리하지 않고도 나중에 검사를 수행할 수 있습니다.
복잡한 패턴이 필요하지 않은 직선형 부품의 경우, BSTFLEX는 다음과 같은 제품도 제공합니다.열 반사 슬리브 (스냅 잠금 장치 포함).
| 설계 요소 | 고객옴 모양 열 차폐막 | 표준 열 슬리브 |
|---|---|---|
| 기하학 | 특정 구성 요소 또는 조립품을 중심으로 개발됨 | 일반적으로 일정한 직경과 길이로 공급됩니다. |
| 분기 및 연결선 | 전용 개구부 및 형상화된 부분을 포함할 수 있습니다. | 불규칙한 부분이 노출될 수 있습니다. |
| 설치 | 탈착식 덮개 또는 부품 장착 지점을 사용할 수 있습니다. | 구성 요소 위로 미끄러지거나 직선 부분을 감쌀 수 있습니다. |
| 레이어 구성 | 열구역 및 사용 가능한 공간에 따라 다를 수 있습니다. | 일반적으로 소매 전체에 걸쳐 일관적입니다. |
| 개발 요구사항 | 도면, 샘플 또는 치수 정보가 필요합니다. | 일반적으로 내경과 길이를 기준으로 선택됩니다. |
| 일반적인 사용 | 밸브, 연결부, 센서, 분기 배관 및 복잡한 조립품 | 직선형 호스, 튜브, 케이블 및 전선 묶음 |
유연한 자동차용 열 차폐막과 스탬핑 방식으로 제작된 금속 열 차폐막은 서로 다른 포장 문제를 해결합니다.
구조적 강성, 상당한 충격 저항 또는 제어된 공극이 필요한 설계에는 견고한 알루미늄 또는 스테인리스 스틸 보호대가 적합합니다. 일반적으로 이러한 보호대는 브래킷, 볼트 또는 차량 전용 장착 지점이 필요합니다.
섬유 기반의 알루미늄 도금 유리 섬유 보호대는 더 가볍고 호스, 배선 및 불규칙한 조립체에 더욱 밀착하여 장착할 수 있습니다. 또한 제한적인 부품 움직임을 수용할 수 있으며, 크고 견고한 고정 구조물을 추가하지 않고도 설치할 수 있는 경우가 많습니다.
모든 용도에서 유연성 차폐재가 금속 차폐재를 자동으로 대체할 수는 없습니다. 차폐재 선택은 충격 노출, 공기 흐름, 진동, 사용 가능한 공간, 설치 요구 사항 및 고온 표면의 위치에 따라 달라집니다.
형태가 갖춰진 커버는 배기 부품 근처에 위치한 배선 분기, 커넥터 본체 및 클립을 보호합니다. 원래의 배선 경로와 전기 연결 지점을 그대로 사용할 수 있도록 개구부를 만들 수 있습니다.

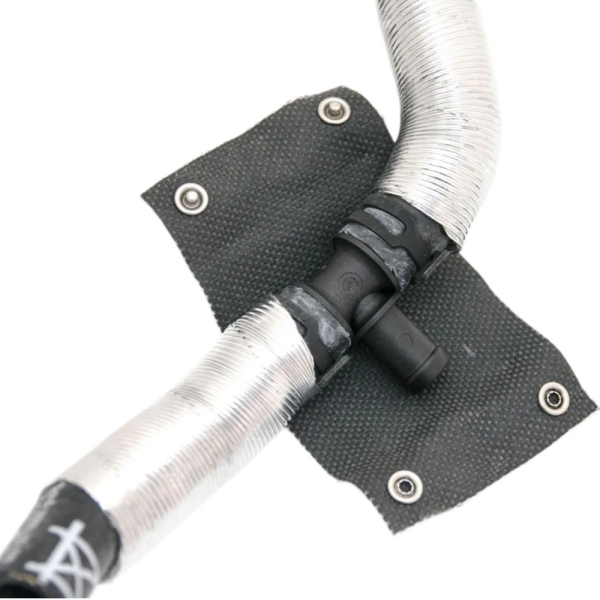

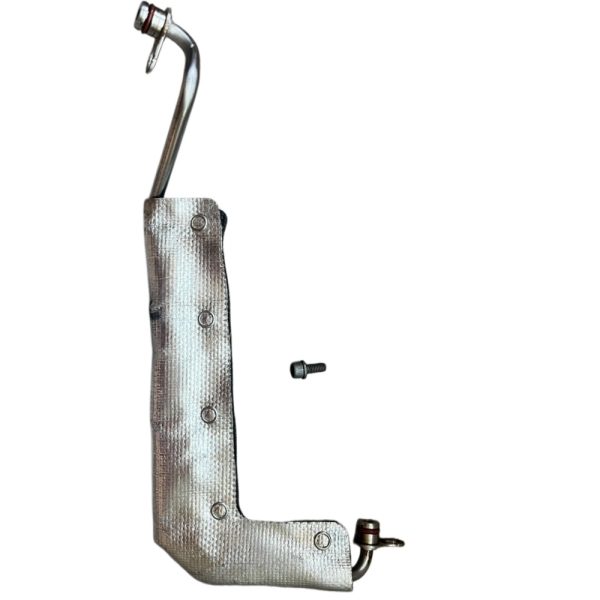

열 차폐 장치는 유연 호스, 강성 배관, 커플링 및 티 주위에 형성할 수 있습니다. 탈착식 구조는 완성된 배관 조립체가 기존의 밀폐형 슬리브를 통과할 수 없는 경우에 특히 유용합니다.
EGR 파이프, EGR 호스, 센서 및 인접 배선은 배기열이 집중되는 곳 근처에 위치할 수 있습니다. 구성 요소별 보호 장치를 사용하면 필요한 장착 및 연결 지점을 확보하면서 주변 부품을 보호할 수 있습니다.
디젤 후처리 시스템은 배기 파이프, SCR 구성 요소 및 기타 가열 표면 근처에 DEF 라인과 전기 연결부를 배치할 수 있습니다. 라인 경로, 인젝터 연결부 및 고정 클립을 중심으로 맞춤형 설계를 개발할 수 있습니다.
소형 부품 커버는 전체 길이 슬리브가 불필요하거나 설치가 어려운 부분에 국부적인 보호 기능을 제공합니다. 이 보호 커버는 조립 및 서비스 접근성을 유지하면서 열에 노출되는 면을 보호하도록 형상화할 수 있습니다.
터보차저 근처에 배치된 호스, 진공 라인, 배선 및 커넥터는 높은 복사열을 받을 수 있습니다. 알루미늄으로 덮인 다층 차폐막은 이러한 온도에 민감한 부품에 직접 도달하는 복사열을 줄이는 데 도움이 됩니다.
부품별 맞춤형 열 차폐 장치는 일반적으로 여러 실질적인 단계를 거쳐 제작됩니다.
자동차용 열 차폐막의 내열 성능은 유리 섬유 직물만으로 결정되는 것이 아닙니다. 알루미늄 표면, 적층 시스템, 단열재, 봉제사, 고정 장치 및 선택 사양 코팅 모두 해당 용도에 적합해야 합니다.
복사열원의 온도는 차폐막 표면의 연속적인 온도와도 다릅니다. 열원과의 거리, 공기 흐름, 노출 시간, 접촉 조건 및 차량 운행 주기는 보호 대상 부품에 도달하는 온도에 영향을 미칩니다.
따라서 유용한 기술 요청에는 다음 사항이 포함되어야 합니다.
맞춤형 열 차폐막을 요청하는 구매자는 대략적인 길이와 너비 외에도 더 자세한 정보를 제공해야 합니다. 다음 정보는 제조업체가 실용적인 시제품을 준비하는 데 도움이 됩니다.
도면을 구할 수 없는 경우, 기존 부품이나 보호 장치를 출발점으로 사용할 수 있습니다. 새로운 시제품은 생산 치수를 확정하기 전에 실제 조립체에서 검사해야 합니다.
적합한 제조업체는 재료 구성과 최종 형상 모두를 제어할 수 있어야 합니다. 반사 재료만으로는 신뢰할 수 있는 부품을 보장할 수 없습니다. 패턴 정확도, 이음매 위치, 모서리 마감 및 고정 장치 위치는 설치 및 열 차단 효과에 영향을 미칩니다.
OEM 구매자는 공급업체가 다음 사항을 지원할 수 있는지 평가해야 합니다.
BSTFLEX 공급알루미늄 코팅 열 보호 제품자동차 호스, 배선, 라인 및 부품 조립품에 사용됩니다. 적층 구조, 최종 형상 및 설치 하드웨어는 고객의 열 및 포장 요구 사항에 따라 개발할 수 있습니다.
항상 그런 것은 아닙니다. 열 차폐 슬리브는 일반적으로 직선형 튜브 또는 감싸는 형태의 구조를 가지고 있습니다. 맞춤형 차폐막은 특정 부품에 맞춰 설계된 여러 개의 패널, 분기부, 절단부 및 고정 지점을 포함할 수 있습니다.
예. 스냅 단추, 클립 또는 기타 열림식 잠금 장치를 사용하면 보호 대상 부품을 분리하지 않고도 설치할 수 있습니다. 구조적 여건이 허락한다면 잠금 장치의 위치는 가장 심한 열 노출 지점을 향하지 않도록 해야 합니다.
예. 기존 열 차폐 장치 또는 승인된 템플릿과 같은 물리적 부품을 패턴 개발에 사용할 수 있습니다. 대량 생산에 앞서 시제품 제작 및 장착 과정을 거치는 것이 좋습니다.
유리섬유는 보강, 유연성 및 단열 기능을 제공합니다. 알루미늄 표면은 주로 복사열을 차단하는 역할을 하며, 유리섬유 및 추가 단열층은 차폐막을 통한 열 전달을 줄여줍니다.
예. 추가적인 단열, 쿠션 또는 방음 효과가 필요한 경우 탄화 펠트 또는 사전 산화 처리된 섬유 펠트를 검토할 수 있습니다. 재료 선택은 두께 허용 범위와 실제 노출 조건에 따라 달라집니다.
보호막이 마모, 유체, 오염 또는 섬유 이탈에 대한 저항성을 향상해야 하는 경우, 용도에 맞게 코팅된 내부 직물을 고려할 수 있습니다. 코팅은 요구되는 작동 온도와 호환되어야 합니다.
배기 부품은 일반적인 복사열 발생원이지만, 차폐 장치는 터보차저, EGR 시스템, 후처리 장비, 엔진 블록 및 기타 집중 열 영역 근처에서도 사용할 수 있습니다.
두께는 열 목표, 열 노출, 사용 가능한 공간, 필요한 유연성 및 설치 방법에 따라 선택됩니다. 주변 부품과의 간섭이 있거나 올바른 고정을 방해하는 경우, 두꺼운 차폐막이 반드시 더 좋은 것은 아닙니다.
성공적인 맞춤형 열 차폐 장치 제작은 보호 대상 부품과 주변 열원에 대한 정확한 정보에서 시작됩니다. BSTFLEX에 도면, CAD 파일, 원본 샘플 또는 설치 치수와 함께 작동 온도 및 예상 수량을 보내주십시오.
저희 팀은 형상을 검토하고, 적절한 알루미늄, 유리섬유 및 단열재 구조를 추천하며, 적합성 및 성능 평가를 위한 시제품을 제작할 수 있습니다.
