선박 엔진실은 제어되지 않은 배기열이 발생할 공간이 매우 적습니다.
배기 파이프, 라이저, 엘보, 매니폴드 및 소음기는 주변 호스, 배선, 장비, 구조 표면 및 인원 접근 구역에 영향을 줄 정도로 높은 온도에서 작동할 수 있습니다. 밀폐된 엔진실에서는 하나의 배기 부품에서 발생하는 열이 공간 전체의 열 부하에 영향을 미칠 수 있습니다.
제대로 설계된해양 배기 단열재이 시스템은 열을 가두고 필요한 곳에 단열 기능을 제공하는 데 도움이 됩니다.
해양 환경에서 단열재 자체는 해결책의 일부일 뿐입니다. 시스템은 진동, 습기, 염분 노출, 제한된 접근 및 정기적인 엔진 유지 보수에도 견딜 수 있어야 합니다.
BSTFLEX는 제조합니다.배기열 차폐 단열재또한 해양 배기 파이프, 라이저, 엘보, 매니폴드, 터보차저 및 기타 고온 부품용 맞춤형 열 보호 시스템을 제공합니다.
먼저 구분해야 할 것은 열 보호가 필요한 뜨거운 배기 부분과 그로부터 보호가 필요한 주변 부품입니다.
일반적인 선박용 디젤 엔진 설비에는 다음과 같은 구성 요소가 포함될 수 있습니다.
엔진 → 배기 매니폴드 → 터보차저 → 배기 라이저 → 엘보 → 배기 파이프 → 소음기
모든 구역에 동일한 단열 시공이 필요한 것은 아닙니다.
직선 배관에는 탈착식 배관 단열재를 사용할 수 있습니다.
팔꿈치가 큰 경우에는 모양에 맞춘 담요가 필요할 수 있습니다.
터보차저에는 전용 단열 덮개가 필요할 수 있습니다.
인근 연료 라인에는 별도의 열 차폐막이 필요할 수 있습니다.
이러한 구성 요소 기반 접근 방식은 공간, 환기 및 서비스 접근성이 제한적인 해양 장비에 특히 중요합니다.
선박 배기 시스템의 열 보호는 선박 배기 시스템의 여러 부분에 적용될 수 있습니다.
라이저는 종종 엔진룸 장비 및 구조 부품 근처에 배치됩니다.
탈착식 절연 덮개를 사용하면 뜨거운 표면을 덮으면서도 장착 지점과 서비스 영역에는 접근할 수 있습니다.

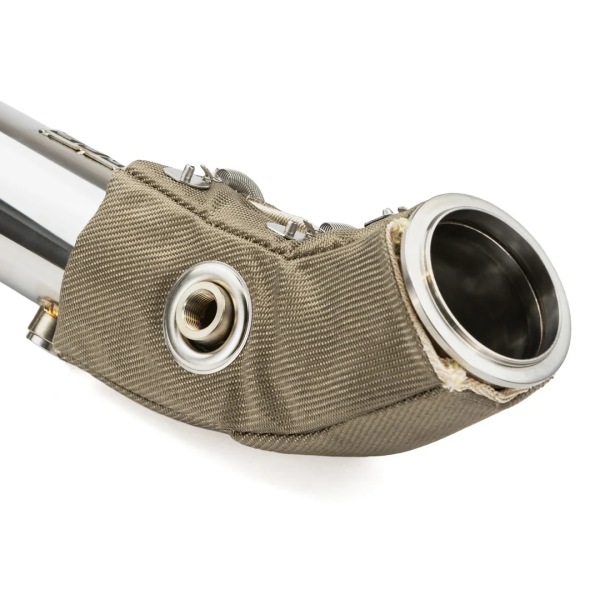

팔꿈치의 형태는 끊임없이 변화하기 때문에 기존의 붕대법으로는 감싸기가 쉽지 않습니다.

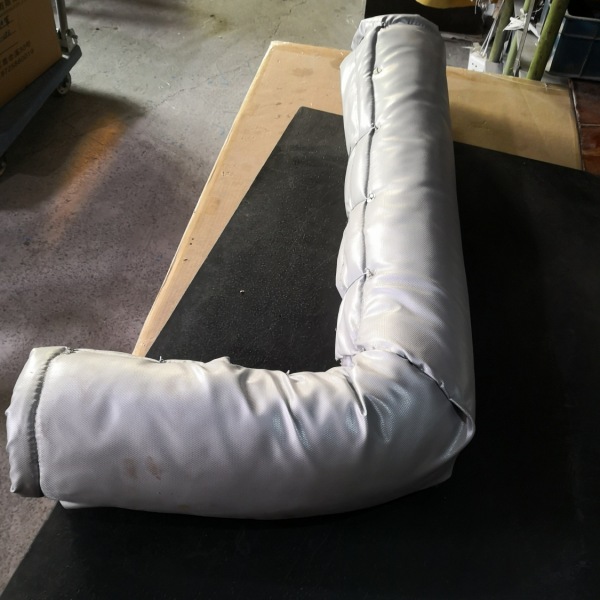

곡선형 단열 담요는 굴곡을 따라가면서 부품 주변에 더욱 균일한 단열 효과를 유지할 수 있습니다.
길이가 긴 직선 구간은 다음과 같은 방법으로 단열할 수 있습니다.
탈착식 파이프 블랭킷;
유연한 래깅;
고온용 슬리브;
배기 가스 덮개;
다층 절연 재킷.
적절한 선택은 온도, 직경, 간극 및 유지보수 요구 사항에 따라 달라집니다.
매니폴드는 소형 고온 부품으로, 주변 엔진룸으로 상당한 열을 방출할 수 있습니다.
A fited배기 매니폴드 단열 블랭킷매니폴드의 기하학적 구조를 수용하면서 열적 밀폐를 제공할 수 있습니다.
터보차저 하우징은 복잡한 형상과 높은 국부적 온도 때문에 특수 형상의 단열재가 필요한 경우가 많습니다.
불규칙한 형상의 부품 주위에 평평한 덮개를 감는 대신, 하우징 주위에 맞춤형 덮개를 제작할 수 있습니다.
대형 소음기는 상당한 외부 표면적을 가지고 있습니다.
탈착식 단열 재킷은 소음기에서 발생하는 열 방출을 줄이는 동시에 유지 보수 시 각 부분을 분리할 수 있도록 해줍니다.
해양 장비는 고정된 설치물이 아닙니다.
엔진은 작동 수명 동안 검사, 정비 및 부품 교체가 필요합니다.
배기 연결부에 접근해야 하는 경우는 다음과 같습니다.
볼트 검사;
가스켓 교체;
배관 검사;
센서 서비스;
플랜지 유지보수;
배기가스 누출 조사.
단열재가 배기 라인 전체에 영구적으로 접착되어 있거나 감싸져 있는 경우, 해당 부품에 접근하려면 단열재를 잘라내야 할 수 있습니다.
에이해양 배기가스 단열 블랭킷다릅니다.
담요는 기계식 고정 장치를 사용하여 설계할 수 있으므로 기술자는 다음과 같은 작업을 수행할 수 있습니다.
고정 장치를 해제합니다.
필수 항목을 삭제하세요.
배기 부품을 점검하십시오.
유지보수를 수행하다;
단열재를 다시 설치하십시오.
이러한 특징 덕분에 탈착식 구조는 상업용 선박, 작업선, 해상 발전기 및 유지보수성이 중요한 기타 장비에 특히 유용합니다.
선박용 배기 블랭킷은 일반적으로 여러 기능성 층으로 구성됩니다.
정확한 구조는 배기 온도와 작동 환경에 따라 달라집니다.
내부 표면은 배기 부품을 향하고 있습니다.
사용 가능한 재료는 다음과 같습니다.
유리섬유 직물;
고실리카 섬유;

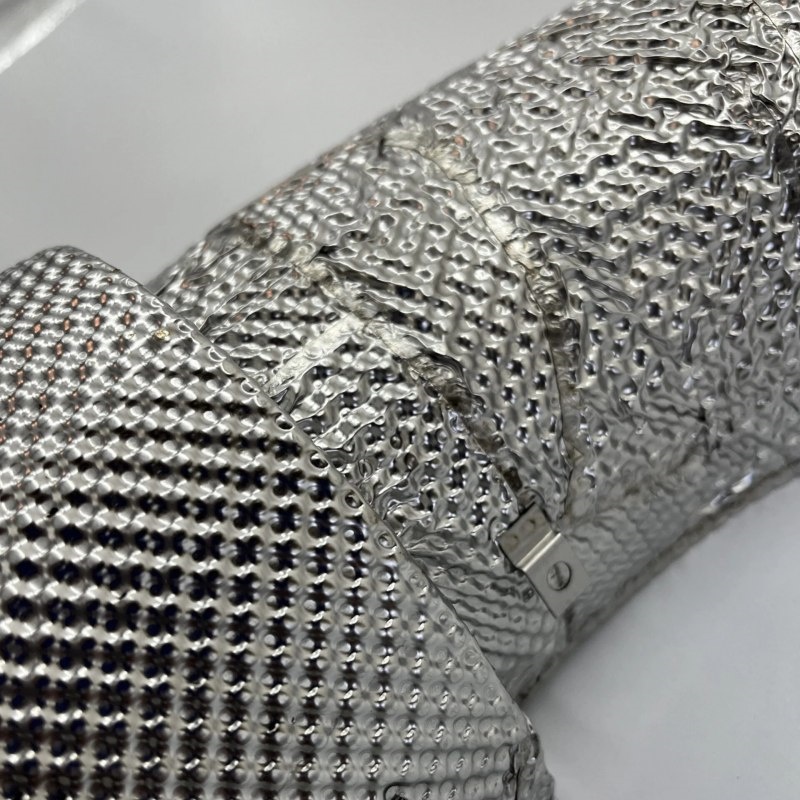

스테인리스 스틸 메쉬;
스테인리스 스틸 호일;
기타 고온 섬유.
고온측층은 절연 코어가 배기 부품과 직접 접촉하는 것을 방지하고 필요한 내열성을 제공합니다.

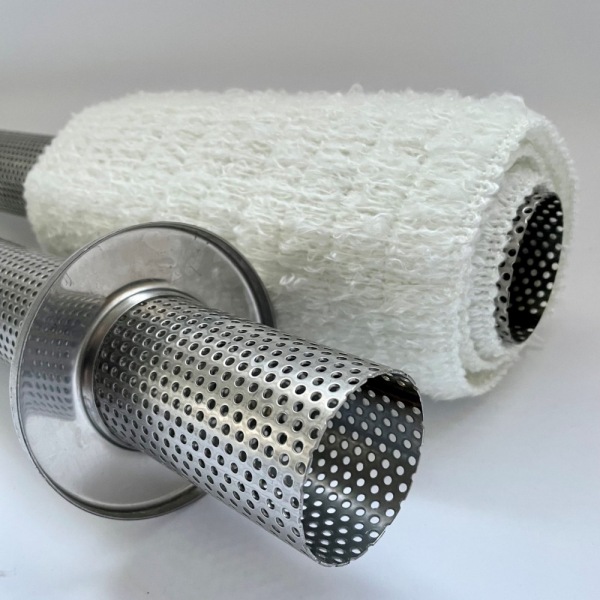

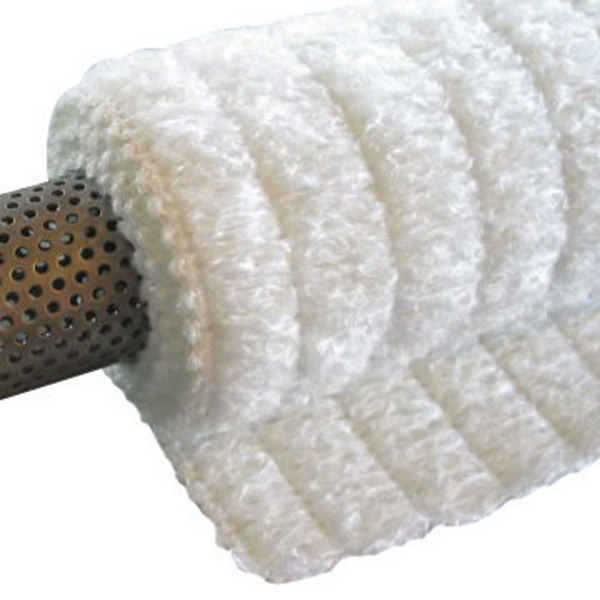

코어는 주요 열 저항을 제공합니다.
용도에 따라 담요에는 다음과 같은 요소가 포함될 수 있습니다.
유리섬유 단열재;
고온용 광물 또는 세라믹형 절연재;
실리카 기반 절연재;
기타 공학적 열 재료.
코어 두께는 요구되는 열 성능 및 사용 가능한 설치 공간에 따라 조절할 수 있습니다.
외부 표면은 담요를 해양 환경과 기계적 취급으로부터 보호합니다.
용도에 따라 외부 구조에는 다음이 사용될 수 있습니다.
코팅된 유리섬유;
고온 섬유;
실리콘 코팅 직물;
스테인리스 스틸 메쉬;
기타 보호 재료.
해병용 담요에는 다음이 사용될 수 있습니다:
스테인리스 스틸 후크;
스프링;
와이어 묶음;
스트랩;
버클;
박음질로 고정하는 시스템.
스테인리스강 부품은 내식성이 중요한 곳에서 특히 유용합니다.

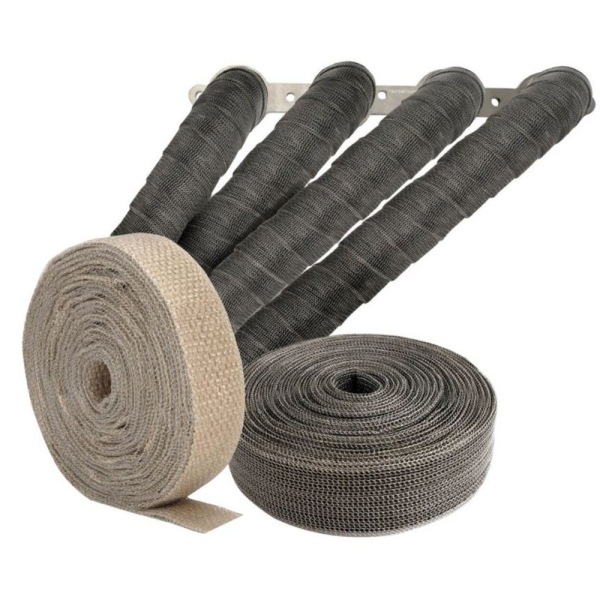

모든 배기 라인에 맞춤형 블랭킷이 필요한 것은 아닙니다.
상대적으로 단순한 파이프 형상의 경우,해양 배기가스 단열재실용적인 단열 솔루션을 제공할 수 있습니다.
래깅은 특히 다음과 같은 경우에 적합합니다.
직선형 배기 파이프;
더 작은 직경의 배관;
연속 파이프 구간;
복잡한 절단이 필요 없는 영역.
단열재는 유연한 형태로 공급되어 파이프 주위에 고정할 수 있습니다.
성형 블랭킷과 비교했을 때, 단열재는 긴 연속 배관 구간에 설치를 간소화할 수 있습니다.
하지만 파이프에 다음이 포함되어 있는 경우:
플랜지;
점검 지점;
급격한 굽이;
센서 연결;
팽창 이음매;
특수 제작된 담요는 더 나은 사용성을 제공할 수 있습니다.
온도는 해양 단열 설계의 여러 요소 중 하나일 뿐입니다.
선박은 단열재가 다음과 같은 환경에 노출될 수 있는 환경에서 작동합니다.
습기;
응축;
염수 분무;
물을 정화하는 것;
오일 미스트;
연료 오염.
이러한 이유로 외부 덮개는 실제 작동 환경에 따라 선택해야 합니다.
고온 절연 코어는 열적으로 우수한 성능을 발휘할 수 있지만, 사용 중 기계적 무결성을 유지하기 위해서는 보호용 외부 구조가 필요합니다.
또한 블랭킷은 배기 부품 주변에 물이 불필요하게 고이지 않도록 설계되어야 합니다.
선박 엔진은 지속적인 진동을 발생시킨다.
배기 시스템 자체는 주변 장비에 대해 상대적으로 움직일 수 있습니다.
이는 단열재가 다음과 같은 경우 잠재적인 문제를 야기할 수 있습니다.
괄호에 닿는다;
인접한 파이프와 접촉합니다.
너무 꽉 조여 설치되었습니다.
지지되지 않는 모서리가 있습니다.
부적절한 고정 방식을 사용합니다.
따라서 선박용 배기 블랭킷은 내열성 원단 이상의 기능을 갖춰야 합니다.
전체 구성 요소는 다음 사항을 고려해야 합니다.
내열성 + 유연성 + 내마모성 + 고정력 + 여유 공간
이것이 바로 복잡한 해양 배기 시스템에 일반적인 단열재를 적용하는 것보다 맞춤형 블랭킷 제작이 더 선호되는 이유 중 하나입니다.
블랭킷은 주변 엔진룸과 별개로 설계되어서는 안 됩니다.
단열재 두께를 지정하기 전에 배기 부품과 다음 사이의 거리를 확인하십시오.
배선;
호스;
연료 시스템;
유압 라인;
엔진 마운트;
구조 부재;
방음;
서비스 패널.
두꺼운 담요를 추가하면 배기 장치의 외경이 상당히 달라질 수 있습니다.
엔진실이 협소한 경우, 사용 가능한 공간이 최대 단열재 두께를 결정하는 요인이 될 수 있습니다.
그러므로 올바른 질문은 다음과 같지 않습니다.
"단열재를 얼마나 두껍게 만들 수 있을까요?"
그것은:
"필요한 단열 성능과 기계 설비 공간을 유지하면서 단열재를 얼마나 설치할 수 있을까요?"
엔진실에는 여러 개의 독립적인 열원이 있을 수 있습니다.
다음과 같은 사항들이 포함될 수 있습니다:
배기 매니폴드;
터보차저;
배기 파이프;
발전기;
유압 시스템;
엔진 표면.
배기구 단열은 전체 열 부하에 크게 기여하는 요인 중 하나를 줄이는 데 도움이 될 수 있습니다.
이는 민감한 장비 주변의 열 환경을 개선할 수 있습니다.
잠재적으로 보호 대상인 구성 요소는 다음과 같습니다.
배선 하네스;
전기;
제어 시스템;
호스;
센서;
연료 시스템 구성 요소.
인력 보호 또한 고려해야 할 사항입니다.
노출된 배기 부품의 표면 온도를 낮추면 유지 보수 중 우발적인 접촉으로 인한 위험을 줄이는 데 도움이 될 수 있습니다.
배기 가스 단열재는 특정 관형 구조물에 여전히 유용합니다.
다음과 같은 경우에 유용할 수 있습니다:
그 배관은 비교적 간단합니다.
기하학적 형태는 주로 원통형입니다.
영구 설치도 가능합니다.
해당 배관은 자주 접근할 필요가 없습니다.
탈착식 해양 배기 블랭킷은 다음과 같은 경우에 더욱 매력적입니다.
해당 부품은 복잡한 형상을 가지고 있습니다.
유지보수 접근 권한이 필요합니다.
절연 두께를 조절해야 합니다.
배기구가 크다;
설치에는 명확한 외부 마감이 필요합니다.
단열재는 주기적으로 제거해야 합니다.
일부 해양 시스템의 경우 두 가지 방법 모두 사용할 수 있습니다.
예를 들어:
직관 → 단열재
복합 팔꿈치 → 탈착식 담요
터보차저 → 블랭킷 장착
인근 구조 패널 → 반사형 열 차폐막
이러한 하이브리드 접근 방식을 통해 단열 시스템이 배기 설비의 각 부분에 맞도록 조정할 수 있습니다.
다양한 해양 배기 시스템은 각기 다른 요구 사항을 가지고 있습니다.
고온 환경에서 사용되는 일반적인 섬유 구조물에 적합한 실용적인 선택지입니다.
다음과 같은 용도로 사용할 수 있습니다:
담요;
보온재;
랩;
보호 커버.
고온의 핫사이드 애플리케이션에 더욱 적합한 후보입니다.
다음과 같은 곳에 통합될 수 있습니다:
담요 겉감;
랩;
고온 절연 어셈블리.
절연재에 추가적인 기계적 보호가 필요할 때 유용합니다.
스테인리스강은 다음과 같은 용도로 사용될 수 있습니다:
망사;
박;
보호용 안감;
열 차폐재.
경량 구조가 중요한 반사 장벽에 유용합니다.
주된 목적이 단순히 보호용 섬유 덮개를 제공하는 것이 아니라 열 전달을 줄이는 것일 때 사용됩니다.
최종 구조물은 한 가지 재료에만 의존하기보다는 이러한 재료들을 여러 가지 조합하여 만들 수도 있습니다.

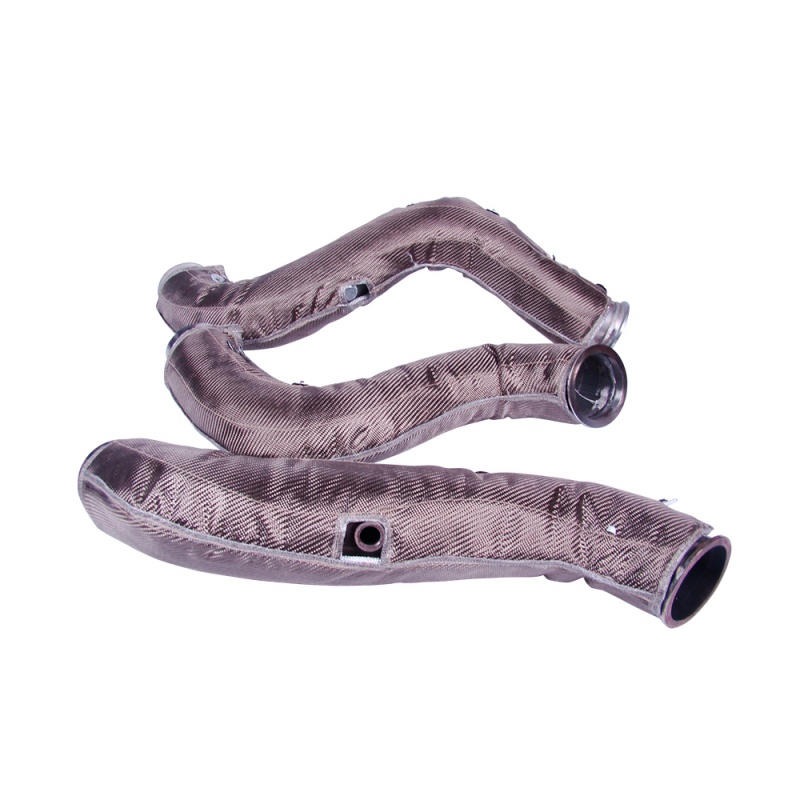

맞춤형 블랭킷은 배기 부품의 물리적 형상을 따라야 합니다.
중요한 치수는 다음과 같습니다.
파이프 외경
이는 파이프 블랭킷의 기본 둘레를 결정합니다.
절연 길이
이는 배기 부품 중 어느 부분을 덮어야 하는지를 결정합니다.
굽힘 반경
팔꿈치와 곡선 부분에 중요합니다.
플랜지 치수
볼트 및 연결부에 대한 접근성을 유지해야 합니다.
구성 요소 돌출부
센서, 브래킷, 액추에이터 및 기타 돌출부를 고려해야 합니다.
재고 정리 가능
담요는 엔진룸 주변 공간에 맞아야 합니다.
고정 위치
설치 후에도 고정 장치는 쉽게 접근할 수 있어야 합니다.
복잡한 구조의 경우, 담요 패턴을 개발하는 데 사진과 도면이 유용합니다.
유용한 견적 요청서에는 다음 사항들이 포함되어야 합니다.
"선박용 배기 블랭킷, 고온용."
가능한 경우 다음 정보를 제공해 주십시오.
배기 부품 유형;
파이프 직경;
전체 크기;
작동 온도;
최고 기온.
선박 또는 장비 유형;
관련이 있다면 엔진 모델;
실내 또는 외부에 설치;
재고 정리 가능.
염분 노출;
수분;
기름 오염;
진동;
청소 요구 사항.
영구적이거나 탈착 가능한;
예상 제거 빈도;
서비스 접속 지점.
원하는 외부 표면 온도;
최대 담요 두께;
필요한 열 감소;
인력 보호 요건.
시제품 수량;
연간 거래량;
필수 배송 일정.
이 정보는 단열재 제조업체에게 일반적인 단열재를 공급하는 대신 적절한 구조를 선택할 수 있는 충분한 세부 정보를 제공합니다.
상업용 선박은 일반적으로 다음과 같은 사항에 더 큰 비중을 둡니다.
내구성;
서비스 가능성;
반복성;
내식성;
긴 영업시간.

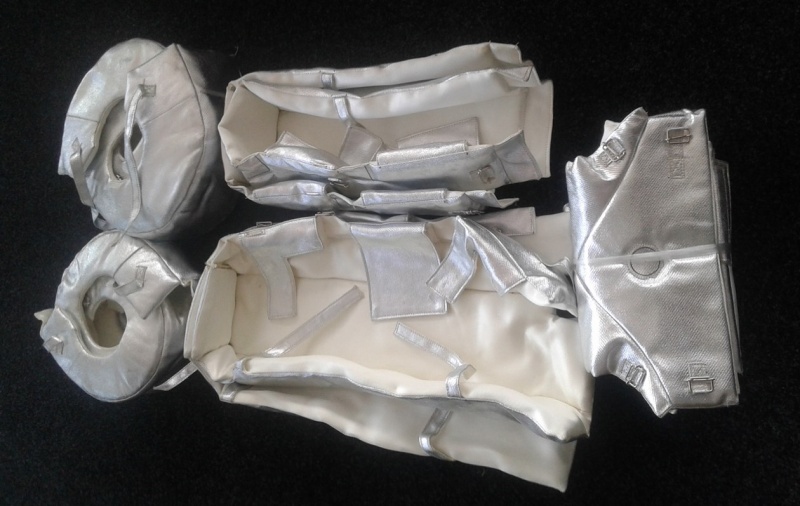

탈착식 담요 시스템은 식별 가능한 여러 부분으로 나눌 수 있습니다.
예를 들어:
섹션 A — 매니폴드
B부 — 터보차저
C 구역 — 라이저
D 부분 — 팔꿈치
E부 — 배기 파이프
이렇게 하면 점검 및 교체가 더 수월해집니다.
단열재의 일부가 손상되더라도 전체 단열 시스템을 반드시 교체할 필요는 없습니다.
선박용 발전기는 또 다른 일반적인 배기 단열 요구 사항을 발생시킵니다.
발전기 배기 배관은 다음 경로를 통과할 수 있습니다:
엔진실;
기계실;
밀폐된 공간;
숙박 시설 인접 지역.
환기가 제한적인 곳에서는 열 조절이 특히 중요합니다.
탈착식발전기 배기 파이프 단열 담요직선 파이프, 엘보 및 소음기를 중심으로 설계할 수 있습니다.
절연은 인근 케이블 경로 및 장비와도 조화를 이루도록 설계될 수 있습니다.
BSTFLEX는 필요한 크기와 작동 조건에 맞춰 조정할 수 있는 맞춤형 발전기 배기구 단열 솔루션을 제조합니다.
선박 배기 단열재는 발생 중인 기계적 문제를 숨겨서는 안 됩니다.
정기 유지보수 시 기술자는 다음 사항을 점검해야 합니다.
담요 상태;
고정용 하드웨어;
외부 덮개;
마모 부위;
노출된 이음새;
기름 오염의 증거;
배기가스 누출의 징후.
배기 부품 자체를 점검하려면 필요한 경우 단열재를 제거해야 합니다.
이것이 바로 탈착식 구조물이 가치 있는 또 다른 이유입니다.
열 보호 시스템은 유지 보수를 방해하기보다는 지원해야 합니다.
선박 배기 단열 시스템은 다음과 같은 경우 재설계가 필요할 수 있습니다.
주변 부품들이 여전히 과열되고 있습니다.
겉담요 표면이 지나치게 뜨겁습니다.
절연체의 위치가 반복적으로 바뀝니다.
고정 장치가 느슨해집니다.
원단이 인접한 부품에 마찰되고 있습니다.
물이나 기름 오염은 외피를 손상시킵니다.
서비스 기술자는 배기구에 접근하기 위해 단열재를 잘라내야 합니다.
배기구의 상당 부분이 여전히 노출되어 있습니다.
이러한 문제들이 반드시 단열재 자체가 부적합하다는 것을 의미하는 것은 아닙니다.
근본적인 문제는 다음과 같을 수 있습니다:
두께가 부족함;
사이즈가 맞지 않음;
재료 조합이 잘못되었습니다.
고정 불량;
충분한 여유 공간이 없습니다.
부적절한 외부 덮개.
최고의 선박 배기가스 단열재는 반드시 가장 높은 온도 등급을 받은 재질일 필요는 없습니다.
성공적인 시스템은 선박의 실제 환경에서 작동해야 합니다.
이는 다음 사항을 고려해야 함을 의미합니다.
온도
기하학
정리
진동
수분
부식
유지
기계적 보호
설치
탈착식 단열재는 특정 부품에는 적합한 해결책일 수 있지만, 유연한 단열재나 반사형 열 차폐막은 다른 부품에 더 적합할 수 있습니다.
목표는 새로운 유지보수나 포장 문제를 발생시키지 않고 배기열을 제어하는 것입니다.
BSTFLEX는 다음과 같은 해양 배기 시스템을 위한 맞춤형 열 보호 솔루션을 제공합니다.
해양 배기 블랭킷;
배기 파이프 단열재;
배기구 라이저 단열재;
배기 팔꿈치 담요;
다인덱스 절연;
터보차저 블랭킷;
발전기 배기 단열재;
배기 단열재;

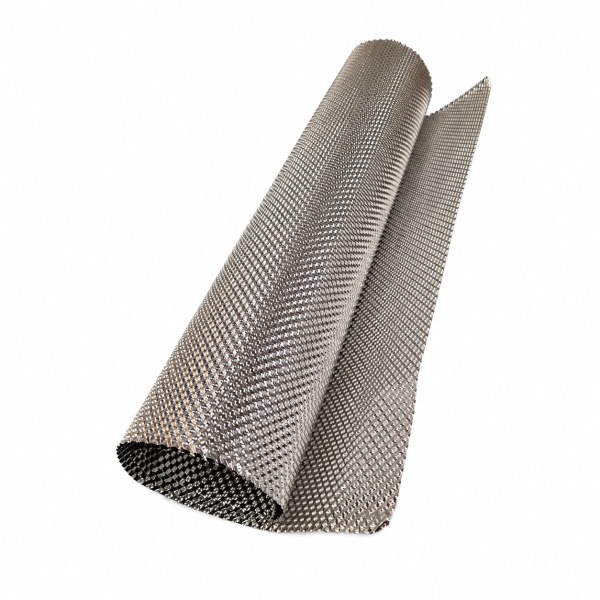

금속 열 차폐막.
맞춤형 담요는 다음과 같은 사항에 따라 제작될 수 있습니다.
구성 요소 크기;
도면;
사진들;
작동 온도;
필요한 절연 두께;
설치 공간 확보;
체결 요건.
고온용 직물, 단열 코어, 스테인리스강 부품 및 보호용 외부 재료를 조합하여 용도에 따라 구조를 선택할 수 있습니다.
탈착식 단열재가 필요한 해양 용도의 경우, 블랭킷을 여러 부분으로 나누어 유지 보수 중에 중요한 배기 연결부에 접근할 수 있도록 할 수 있습니다.
선박 배기 시스템용 단열재를 찾고 계시다면 BSTFLEX로 문의하세요.
배기 파이프 또는 구성 요소의 치수;
작동 온도;
사진이나 그림;
필요한 절연 구역;
이용 가능한 통관 거리;
해양 운용 환경;
예상 수량.
BSTFLEX는 적절한 조합을 추천해 드릴 수 있습니다.선박 배기 블랭킷, 파이프 단열재, 배기 단열재 및 열 차폐특정 설치 환경에 따라 다릅니다.
