발전기 배기 파이프 단열재 및 탈부착형 배기 블랭킷

발전기 배기 라인은 단순히 뜨거운 가스를 인클로저 밖으로 배출하는 것 이상의 역할을 해야 합니다. 검사를 위해 접근이 가능해야 하고, 움직임을 수용해야 하며, 주변 장비가 온도 제한 내에 유지되도록 해야 합니다. 단열재를 추가하는 것이 이러한 작업 중 어느 하나라도 어렵게 만들어서는 안 됩니다.

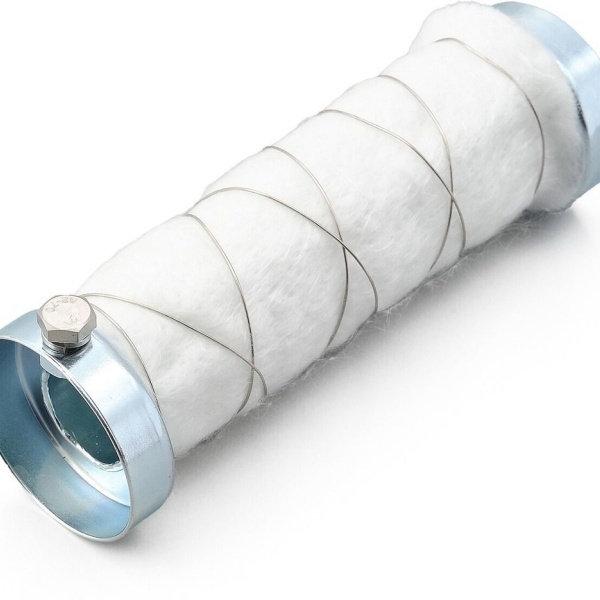

발전기 배기관 단열재은 직선 배관용 탈착식 재킷, 엘보용 성형 블랭킷, 플랜지 또는 소음기용 별도 커버로 공급될 수 있습니다. 구조는 승인된 배기 레이아웃을 따라야 하며, 재료 선택은 발전기 출력만이 아닌 작동 조건을 기반으로 해야 합니다.

BSTFLEX는 맞춤형 탈착식 배기 단열 블랭킷을 고온 장비용으로 제조합니다. 발전기 세트 프로젝트의 경우, 제안된 단열재가 완전한 조립품으로 검토될 수 있도록 배관 도면, 온도 요구 사항 및 유지보수 접근 지점을 제공하십시오.

배기 경로를 서비스 가능한 섹션 세트로 지정

엔진 배출구에서 엘보를 거쳐 소음기로 이어지는 배관을 고려해 보십시오. 연속적인 단열재 덮개는 간단해 보일 수 있지만, 기술자가 엘보 플랜지나 소음기 연결부에 접근해야 할 때는 불편해집니다.

더 유용한 사양은 각 단열 섹션이 시작되고 끝나는 지점을 식별하는 것입니다. 직선 배관, 굴곡부 및 서비스 연결부를 별도로 덮을 수 있으며, 분해를 방해하지 않으면서 노출된 뜨거운 영역을 제한하도록 조인트 세부 사항을 설계할 수 있습니다.

다음 배열은 보편적인 설치 설계가 아니라 논의를 위한 시작점입니다.

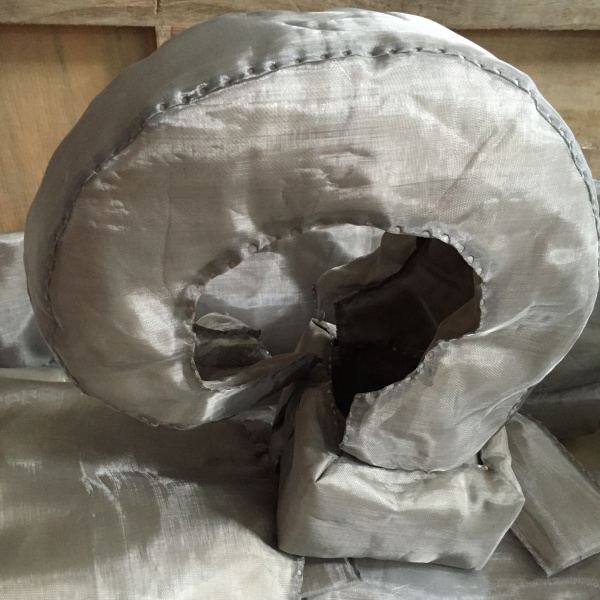

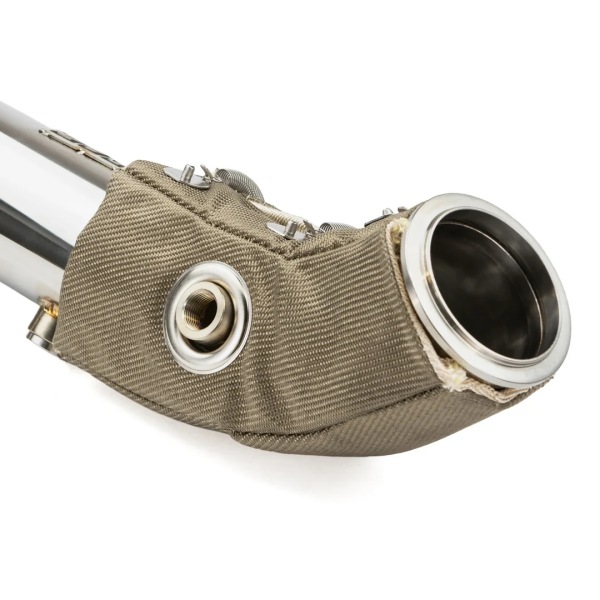

곡선 섹션의 경우, BSTFLEX 열 단열 엘보 블랭킷은 적합성을 논의하기 위한 제품 참조를 제공합니다. 발전기 설치를 위한 구조를 선택하기 전에 실제 직경, 굴곡 형상 및 온도를 확인하십시오.

사양에 포함되어야 할 세 가지 온도

배기 온도만 명시된 요청은 중요한 질문 하나를 해결하지 못한 채 남겨둡니다. 그 온도는 어디에서 측정되었습니까?

배기가스 온도는 배관 내부의 가스를 설명합니다. 이는 유용한 작동 정보이지만, 단열재 접합부의 금속 온도와 자동으로 동일한 것은 아닙니다.

배관 표면 온도는 접촉식 단열 시스템에 대한 관련 고온 측 조건입니다. 측정된 데이터나 장비 제조업체의 설계 정보를 사용하고, 해당 값과 관련된 작동 부하를 식별하십시오.

블랭킷 외부 표면 온도는 설치된 조립품에 대한 성능 목표입니다. 주변 조건, 공기 흐름, 측정 위치 및 발전기의 작동 상태와 함께 지정하십시오.

디젤 발전기 배기 단열재의 경우, 단순히 짧은 무부하 시운전이 아닌 가장 까다로운 승인된 작동 조건을 포함하십시오. 후처리 재생으로 인해 온도 프로필이 변경되는 경우, 장비 제조업체로부터 관련 제한 사항 및 단열 제한 조건을 확인하십시오.

단일 섬유의 고온 등급이 전체 블랭킷의 허용 온도를 결정하지는 않습니다. 고온 측 면재, 코어, 외부 커버, 실 및 패스너 모두가 해당 위치의 서비스 조건에 적합해야 합니다.

레이어별 발전기 배기관 단열재 선택

사양서에는 전체 재킷에 대해 단일 재료를 명시하기보다 각 레이어의 기능을 설명해야 합니다.

고온 측 면재는 단열 어셈블리를 보호합니다

내부 면재는 파이프의 온도, 접촉 및 취급 조건에 적합해야 합니다. 설계에 따라 내열 섬유 또는 금속 면재가 적절할 수 있습니다. '고온용 직물'과 같은 일반적인 설명에 의존하기보다 재료 등급과 의도된 노출 환경을 명시하십시오.

코어는 주요 열 저항을 제공합니다

유리 섬유, 실리카 기반 또는 기타 고온 섬유 단열재를 적용 분야에 따라 고려할 수 있습니다. 선택한 재료의 열 데이터, 서비스 제한 및 설치 두께를 비교하십시오. 또한 취급 요구 사항 및 안전 데이터를 검토하십시오.

단열재 두께는 브래킷이나 인접 장비에 의도치 않게 압축되지 않으면서 가용 공간에 맞아야 합니다. 제작 전 느슨한 재료의 두께가 아닌 완성된 구조를 명시하십시오.

외부 커버는 노출 및 취급을 고려합니다

예상되는 국부 온도와 마모, 날씨 또는 오염에 대한 노출 정도에 따라 커버를 선택하십시오. 코팅된 직물이 한 설치 환경에는 적합할 수 있지만, 다른 환경에서는 금속 보호 구조가 필요할 수 있습니다.

스테인리스 스틸 메쉬를 액체 차단막으로 취급하거나 코팅된 직물이 모든 이음새와 잠금 장치를 방수 처리한다고 가정하지 마십시오. 오일 분사나 날씨 노출이 중요한 경우, 전체 커버 배치에 대한 세부 정보를 요청하십시오.

더 광범위한 재료 비교는 다음을 참조하십시오.고온 시스템용 배기관 단열재. 블랭킷 레이어 및 고정 옵션은 당사의 배기 단열 블랭킷 가이드에서도 다룹니다.

열 단열재를 기계적 구속 장치로 만들지 마십시오

배기 블랭킷은 파이프 지지대가 아닙니다. 배기관과 소음기에는 자체적인 적절한 지지 장치가 필요하며, 기계적 검토 시 단열재의 무게를 포함해야 합니다.

패스너는 움직이는 구성 요소를 의도된 움직임을 제한하는 방식으로 연결하지 않고 블랭킷을 고정해야 합니다. 유연한 커넥터와 벨로우즈는 특별한 주의가 필요합니다. 일반적인 강성 파이프처럼 클램핑하거나 포장하거나 감싸지 마십시오.

유연한 연결부, 터보차저, 매니폴드 또는 후처리 하우징을 단열하기 전에 구성 요소 제조업체의 승인을 받으십시오. 한 엔진 설치에 적합한 블랭킷이 다른 엔진에 자동으로 승인되는 것은 아닙니다.

배수구, 센서 연결부, 검사 지점 및 필수 환기구의 기능을 유지하십시오. 벽 및 지붕 관통부에는 지정된 보호 어셈블리가 필요하며, 배기 블랭킷은 승인된 관통부 상세를 대체할 수 없습니다.

제거할 사람을 위해 잠금 장치를 설계하십시오

고정 시스템은 도면상으로는 접근하기 쉬워 보일 수 있지만, 파이프가 방음 인클로저 내부에 들어가면 접근하기 어려워질 수 있습니다.

설치가 허용되는 곳이라면 어디든 접근 가능한 쪽에 후크, 스프링 또는 레이싱을 배치하십시오. 관련 없는 배관을 제거하거나 근처 배선을 손상시키지 않고 블랭킷을 열고 제거할 수 있는지 확인하십시오. 플랜지 커버의 경우, 커버 제거 후 필요한 도구를 사용할 수 있는 충분한 접근 공간을 확보하십시오.

다중 조각 세트의 경우, 단면도와 블랭킷에 일치하는 식별 표시를 요청하십시오. 그러면 교체 주문 시 식별되지 않은 커버의 사진에 의존하는 대신 특정 엘보우나 파이프 섹션을 지칭할 수 있습니다.

재사용 여부는 상태에 따라 결정되어야 합니다. 제거된 블랭킷을 재설치하기 전에 면재, 이음새, 단열재 및 고정 하드웨어를 검사하십시오. 손상되거나 오염된 섹션은 자동으로 재사용하지 말고 평가가 필요합니다.

설치 환경에 맞춰 재킷을 선택하십시오

플랜트 룸에 설치된 발전기의 경우, 서비스 통로, 케이블 및 인접 장비와의 이격 거리를 검토하십시오. 컨테이너형 발전기 세트의 경우, 문 열림, 패널 제거 및 인클로저 내부에서 잠금 장치에 계속 접근할 수 있는지 확인하십시오.

실외 배관은 또 다른 요구 사항을 발생시킵니다. 예상되는 날씨 노출에 맞게 설계된 커버 시스템이 필요합니다. 외부 직물 설명에만 의존하지 말고 조인트, 관통부 및 종단부가 어떻게 보호될지 문의하십시오.

배기 단열재는 덮여 있는 표면에서 발생하는 열 전달을 줄여주지만, 엔진, 발전기 또는 냉각 시스템에서 발생하는 모든 열을 제거하지는 않습니다. 필요한 냉각 공기 흐름, 연소 공기 및 배기 배출 배치는 별도의 설계 책임 사항입니다.

또한 단열재는 배기 누출을 밀봉하거나 가연성 물질과의 이격 거리를 줄이는 것을 허용하지 않습니다. 파이프를 덮기 전에 결함을 수리하고 장비 제조업체가 요구하는 이격 거리를 유지하십시오.

설치 적합성 및 측정된 성능에 따라 설치를 승인하십시오

생산 수량을 주문하기 전에 첫 번째 블랭킷 세트를 어떻게 평가할지 합의하십시오. 다음 점검 사항은 승인 계획을 위한 유용한 기준을 제공합니다.

적합성 점검: 파이프 직경, 섹션 길이, 개구부 위치 및 잠금 장치 정렬을 확인하십시오. 의도치 않은 압축, 노출된 틈새 및 인접 장비와의 접촉 여부를 확인하십시오.

서비스 점검: 발전기를 안전하게 정지시키고 냉각 및 격리 절차에 따라 분리한 후, 선택한 커버를 제거하십시오. 의도된 플랜지, 배수구 또는 검사 지점에 접근할 수 있는지, 그리고 커버를 올바르게 재설치할 수 있는지 확인하십시오.

열 점검: 자격을 갖춘 인원이 합의된 작동 조건 하에서 설치된 어셈블리를 평가하도록 하십시오. 발전기 부하, 주변 온도, 환기 상태, 안정화 시간 및 측정 방법을 기록하십시오. 넓은 단열 영역의 중심부뿐만 아니라 잠금 장치, 이음새 및 전환부를 온도 조사에 포함하십시오.

사이클 후 점검: 합의된 작동 사이클과 안전한 냉각 후, 유지 상태, 마찰 및 끼움 상태의 변화를 검사하십시오. 반복 주문을 위해 설계를 승인하기 전에 수정 사항을 기록하십시오.

측정된 결과와 해당 테스트 조건을 보고하십시오. 단순히 온도를 일정 비율로 낮춘다고 설명된 단열재는 특정 표면 온도 요구 사항이 충족되었는지 여부를 구매자에게 알려주지 않습니다.

견적 요청서(RFQ)에 다음 세부 정보를 포함하십시오

다음 항목에 대한 견적을 비교하려면 발전기 배기 파이프 단열재, 각 공급업체에 동일한 형상, 열 요구 사항 및 공급 범위를 제공하십시오.

형상: 파이프 외경, 단열 길이, 굽힘 각도 및 반경, 플랜지 치수, 볼트 돌출부, 지지대 및 서비스 개구부를 제공하십시오. 배기 구성 요소 자체뿐만 아니라 주변 공간을 보여주는 사진을 포함하십시오.

작동 조건: 발전기 및 엔진 모델, 사용 가능한 표면 온도 데이터, 부하 프로필, 주변 조건 및 단열재에 대한 제조업체의 제한 사항을 확인하십시오.

요구 결과: 허용 가능한 완성된 단열 외피, 해당되는 경우 목표 외부 표면 온도, 측정 조건 및 접근이 유지되어야 하는 영역을 명시하십시오.

공급 요구 사항: 프로토타입 및 생산 수량, 개별 섹션 또는 전체 세트 포장, 식별 요구 사항 및 견적과 함께 필요한 문서를 지정하십시오.

제안서에 고온 측면, 코어, 외부 커버, 공칭 완성 두께, 마감 유형 및 섹션 경계를 명시하도록 요청하십시오. 확인이 필요한 모든 가정 사항을 기록하십시오. 발전기 배기 단열재에 대한 두 개의 견적은 하나는 플랜지 커버를 포함하고 다른 하나는 모든 연결부를 노출된 상태로 두는 경우 동등하지 않습니다.

BSTFLEX의 맞춤형 발전기 배기 단열재

BSTFLEX는 도면, 치수 및 샘플을 기반으로 한 맞춤형 배기 단열재 개발을 지원합니다. 탈착식 배기 단열재 제품은 파이프 재킷 및 성형 구성 요소 커버를 논의하기 위한 시작점이며, 최종 구조는 발전기 설치 요구 사항에 따라 합의되어야 합니다.

탈착식 단열재와 성형 쉴드 또는 라이너를 결합하는 프로젝트의 경우, 배기 열 차폐 및 단열 제품군을 검토하십시오. 당사의 배기 파이프 단열재 선택 가이드는 탈착식 재킷이 선호되지 않는 경우의 대체 구조를 다룹니다.

견적을 위해 BSTFLEX에 발전기 배기 도면을 보내십시오. 제안된 단열재 세트가 적합성, 열 요구 사항 및 서비스 접근성을 검토할 수 있도록 작동 조건, 필요한 커버리지, 사용 가능한 간격 및 수량을 포함하십시오.
