고온 시스템을 위한 최고의 배기 파이프 단열재

모든 고온 시스템에 대해 최고라고 부를 수 있는 단일 배기 파이프 단열재는 없습니다.

발전기 배기 파이프 주변에서 성능이 좋은 재료가 자동차 다운파이프에는 불필요하게 무거울 수 있습니다. 고성능 차량에 사용되는 경량 직물 랩은 탈착식 단열재가 필요한 대형 선박 배기 라인에는 적합하지 않을 수 있습니다. 광택 처리된 금속 실드는 복사열을 효과적으로 제어할 수 있지만, 파이프 단열재 외부의 온도를 낮추는 것이 목표일 때는 두꺼운 단열 코어를 대체할 수 없습니다.

따라서 올바른 배기 파이프 단열재는 열 시스템이 무엇을 달성해야 하는지에 따라 달라집니다.

대부분의 고온 배기 프로젝트에서 엔지니어들은 다음과 같은 여러 재료군 중에서 선택합니다:

• 유리 섬유;

• 고실리카 섬유;

• 현무암 섬유;

• 세라믹 또는 기타 고온 단열 섬유;

• 스테인리스강;

• 알루미늄;

• 니켈 합금 금속 장벽;

• 이러한 재료들의 다층 조합.

가장 효과적인 솔루션은 종종 단일 재료가 아닙니다.

그것은 신중하게 선택된 조합입니다.

BSTFLEX는 자동차, 디젤 엔진, 선박, 발전기 및 산업용 애플리케이션을 위한 배기 파이프 단열재 및 맞춤형 배기 열 보호 시스템을 제조합니다.

---

재료 이름이 아닌 층으로 생각하십시오

배기 단열재 선택 시 흔히 하는 실수는 다음과 같이 묻는 것입니다:

“어떤 재료가 가장 높은 온도를 견디는가?”

그 질문은 불완전합니다.

고온 배기 단열 시스템은 일반적으로 동시에 여러 작업을 수행합니다.

고온 측 층은 배기 표면을 견뎌야 합니다.

단열 코어는 열 전달을 늦춰야 합니다.

외부 층은 취급, 진동 및 오염을 견뎌야 합니다.

고정 시스템은 반복적인 가열 및 냉각 주기 후에도 조립품을 제자리에 유지해야 합니다.

이러한 요구 사항이 정확히 동일한 재료를 가리키는 경우는 거의 없습니다.

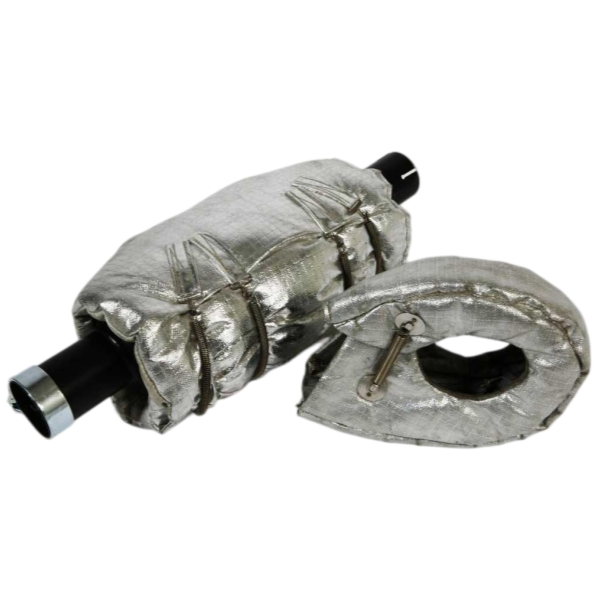

따라서 탈착식 배기 파이프 블랭킷은 다음과 같이 구성될 수 있습니다:

뜨거운 배기 파이프

↓

고온 내부 페이싱

↓

단열 코어

↓

보호용 외부 직물 또는 금속 재킷

↓

기계적 고정 시스템

이러한 계층적 접근 방식을 통해 각 소재는 자신이 가장 잘 처리할 수 있는 역할을 수행하게 됩니다.

---

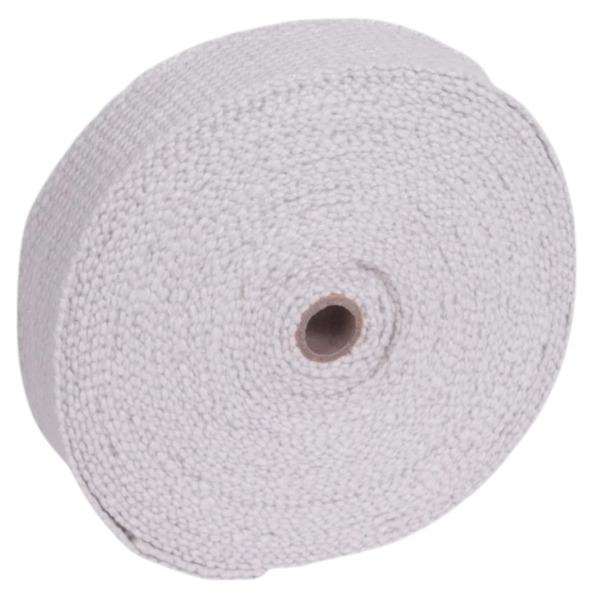

유리섬유(Fiberglass): 실용적인 출발점

유리섬유는 열 성능, 유연성, 가용성 및 제조 비용 간의 유용한 균형을 제공하기 때문에 배기 열 단열재에서 가장 일반적으로 사용되는 소재 중 하나입니다.

다음과 같이 변환될 수 있습니다:

• 직물;

• 니들 단열재;

• 테이프;

• 브레이드 슬리브;

• 배기 랩;

• 탈부착형 블랭킷 구성품.

이러한 다재다능함은 중요합니다.

제조업체는 배기 구성품이 직선 파이프, 엘보우, 소음기 또는 불규칙한 하우징인지에 따라 유리섬유를 다르게 사용할 수 있습니다.

유리섬유가 효과적인 곳

유리섬유 기반 단열재는 일반적으로 다음에 고려됩니다:

• 디젤 배기 배관;

• 발전기 배기 라인;

• 차량 배기 구성품;

• 장비 인클로저;

• 탈부착형 단열 블랭킷;

• 산업용 배기 시스템.

이는 배기 온도가 선택된 유리섬유 구조의 허용 범위 내에 있고, 극심한 고온 측 직접 노출이 주된 요구 사항이 아닐 때 특히 유용합니다.

유리섬유가 널리 사용되는 이유

장점은 단순히 가격뿐만이 아닙니다.

유리섬유는 다음 작업이 쉽습니다:

• 절단;

• 봉제;

• 적층;

• 랩핑;

• 슬리브 처리;

• 코팅과 결합;

• 다층 시스템에 통합.

이는 설계자가 맞춤형 배기 파이프 단열재를 제작할 때 상당한 자유를 제공합니다.

유리섬유를 넘어서야 할 때

고온 측 온도가 표준 유리섬유 구조의 신뢰할 수 있는 작동 범위에 근접하거나 초과하는 경우, 설계는 더 높은 온도를 견디는 섬유로 전환하거나 다른 고온 측 층 뒤에 유리섬유를 보호해야 합니다.

그 지점에서 실리카가 중요해집니다.

---

고실리카 섬유: 더 가혹한 열 노출을 위한 소재

고실리카 직물은 고온 배기 파이프 단열재를 위한 중요한 소재군입니다.

기존 유리섬유와 비교하여, 고실리카 소재는 지속적인 고온 노출에 대한 더 강력한 저항력이 요구되는 곳에 선택됩니다.

다음과 같은 형태로 공급될 수 있습니다:

• 직물;

• 테이프;

• 슬리브;

• 단열 커버;

• 블랭킷 페이싱;

• 배기 랩.

BSTFLEX는 또한 다른 극한 온도 보호 응용 분야를 위해 고실리카 섬유를 취급하며, 고온 단열 시스템 내에서 해당 소재가 확고한 역할을 하도록 합니다.

실리카의 최적 사용 위치

고실리카 소재는 특히 다음 분야에서 유용합니다:

• 고출력 디젤 엔진;

• 터보차저 배기 시스템;

• 매니폴드;

• 고온 다운파이프;

• 발전기 배기 시스템;

• 산업용 배기 배관.

실리카를 사용한다고 해서 반드시 “블랭킷 전체를 실리카로 제작”해야 하는 것은 아닙니다.

많은 엔지니어링 블랭킷에서 실리카 층은 온도가 가장 높은 곳에 집중될 수 있습니다.

예시:

고온 측: 실리카 직물
중간: 단열 코어
외부 측: 코팅된 유리섬유 또는 기계적 보호 층

이는 모든 층을 동일한 고온 섬유로 구성하는 것보다 더 나은 전반적인 성능과 비용 관리를 달성할 수 있습니다.

---

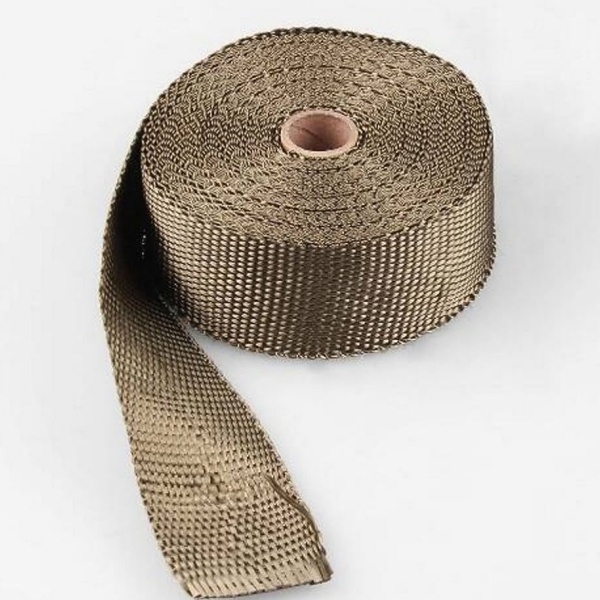

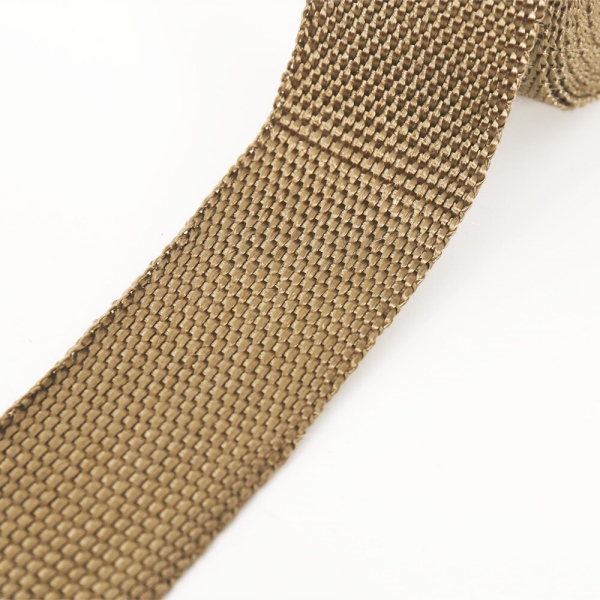

현무암 섬유: 유연한 배기 보호에 유용

현무암 섬유는 일반적인 배기 섬유와 특수 극한 온도 단열재 사이에서 중요한 위치를 차지합니다.

이는 자동차 및 고성능 배기 시장에서 특히 잘 알려져 있습니다.

현무암 섬유는 다음과 같은 유연한 제품으로 제조될 수 있습니다:

• 배기 랩;

• 테이프;

• 슬리브;

• 블랭킷 구성품.

유연성이 뛰어나 단열재가 곡선형 파이프 형상을 따라야 하는 곳에 유용합니다.

현무암이 적합한 경우

일반적인 응용 분야는 다음과 같습니다:

• 헤더;

• 다운파이프;

• 오토바이 배기 시스템;

• 자동차 배기 튜브;

• 성형 열 블랭킷.

현무암은 설치 유연성이 중요할 때 특히 매력적입니다.

현무암이 덜 적합한 경우

정의된 외부 표면 온도 목표가 필요한 대형 발전기 배기 라인의 경우, 단순히 파이프를 현무암 테이프로 감싸는 것만으로는 충분하지 않을 수 있습니다.

더 두꺼운 다층 블랭킷 시스템이 더 큰 제어력을 제공할 수 있습니다.

이것은 중요한 차이점을 잘 보여줍니다:

내열성이 더 높은 섬유가 자동으로 단열 성능이 더 우수한 단열 시스템이 되는 것은 아닙니다.

두께, 밀도, 설치 방법 및 공기 흐름 모두가 중요합니다.

---

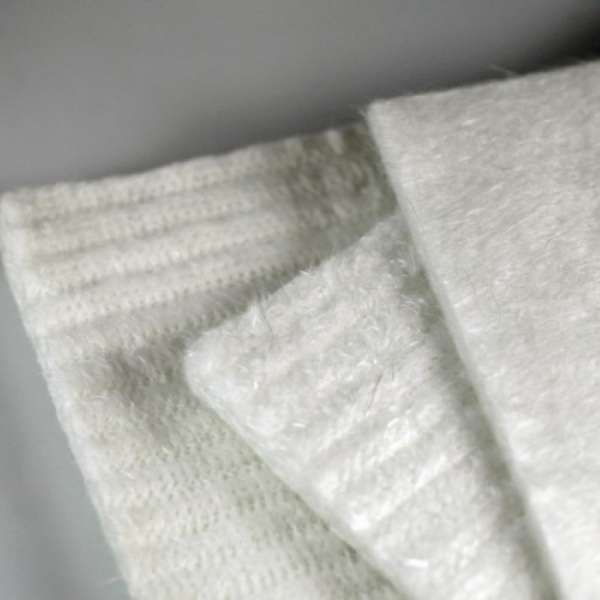

세라믹 및 고온 섬유 코어: 단열재 두께가 더 큰 역할을 해야 할 때

일부 배기 시스템은 얇은 직물층이 제공할 수 있는 것보다 훨씬 더 높은 내열성을 필요로 합니다.

이는 다음과 같은 경우에 흔히 발생합니다:

• 배기 온도가 높은 경우;

• 작업자가 파이프에 가깝게 작업하는 경우;

• 인클로저 온도를 제어해야 하는 경우;

• 주변 부품의 온도 제한이 낮은 경우;

• 설치 공간이 제한된 경우.

이러한 경우에는 고온 단열 코어가 도입될 수 있습니다.

용도에 따라 세라믹 기반 또는 기타 엔지니어링 고온 섬유 단열재가 포함될 수 있습니다.

코어는 내열성을 제공합니다.

보통 노출된 상태로 두지 않습니다.

대신 보호층 사이에 밀폐됩니다.

전형적인 구조는 다음과 같습니다:

스테인리스 스틸 메쉬 또는 고온 직물

고온 단열 코어

코팅된 외피 직물

이것은 기본적인 배기 랩과는 매우 다릅니다.

탈부착 가능한 열 재킷에 가깝게 작동합니다.

---

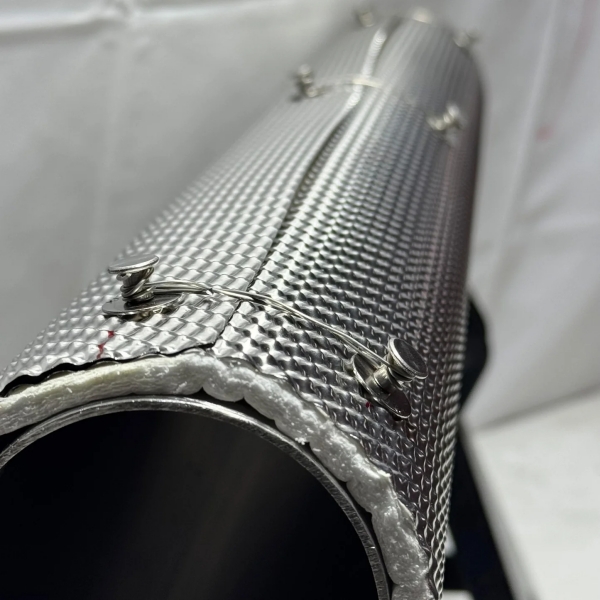

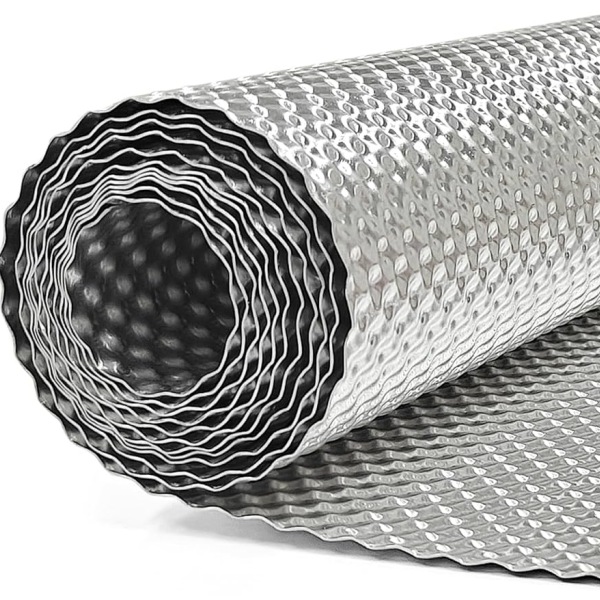

스테인리스 스틸: 두꺼운 단열재라기보다는 보호재 역할

스테인리스 스틸은 흔히 배기 파이프 단열재로 언급되지만, 엄밀히 말해 섬유 단열재와는 다른 역할을 수행합니다.

스테인리스 스틸 자체는 일반적으로 두꺼운 단열재이기 때문에 선택되는 것은 아닙니다.

이것의 가치는 다음에서 나옵니다:

• 내열성;

• 기계적 강도;

• 내산화성;

• 내마모 보호;

• 구조적 안정성;

• 얇은 성형 차열판에 대한 적합성.

BSTFLEX는 배기 애플리케이션용 금속 단열 시스템을 포함하여 배기 열 차판 구조에 이미 스테인리스 스틸을 사용하고 있습니다.

스테인리스 스틸은 다음과 같은 용도로 사용될 수 있습니다:

아우터 재킷

소프트 단열재를 손상으로부터 보호.

고온부 표면

배기 부품에 인접한 내구성 있는 표면 제공.

메시 보강재

유연한 블랭킷 보강.

강성 열 차판

파이프와 인근 부품 사이에 차단벽 형성.

스테인리스 스틸이 특히 유용한 분야:

• 중장비;

• 도로 운송 차량;

• hesang 환경;

• 산업용 엔진;

• 진동이 심한 설치 환경;

• 기계적 접촉에 노출되는 구역.

소프트 단열 시스템은 단열 성능이 우수하더라도 외부 표면이 다른 부품에 지속적으로 마찰되면 기계적 수명이 짧아질 수 있습니다.

스테인리스 스틸 보호층은 이러한 문제를 해결할 수 있습니다.

---

알루미늄: 복사열에 우수하며, 두꺼운 단열재를 대체할 수는 없음

알루미늄은 가벼운 무게와 반사형 열 차단막 역할을 하는 특성 덕분에 자동차 열 관리 분야에서 널리 사용됩니다.

하지만 이를 두꺼운 배기 단열 코어와 혼동해서는 안 됩니다.

주요 문제가 다음과 같은 경우:

“배기 파이프가 차량 바닥 쪽으로 열을 방출하고 있다.”

알루미늄 차판이 매우 효과적일 수 있습니다.

문제가 다음과 같은 경우:

“이 발전기 배기 파이프의 접촉 가능한 외부 표면 온도를 낮춰야 한다.”

얇은 알루미늄 판 단독으로는 다층 단열 블랭킷과 동일한 기능을 제공하지 못합니다.

알루미늄의 적절한 적용 분야는 다음과 같습니다:

• 언더바디 배기 차판;

• 소음기(머플러) 차판;

• 바닥 열 차단막;

• 촉매 변환기 차판;

• 엔진룸 차단막.

반사형 금속 차판의 효율성은 설치 시 확보되는 공기 간극(에어 갭)의 영향을 크게 받습니다.

이는 설계 형상이 소재만큼이나 중요함을 의미합니다.

---

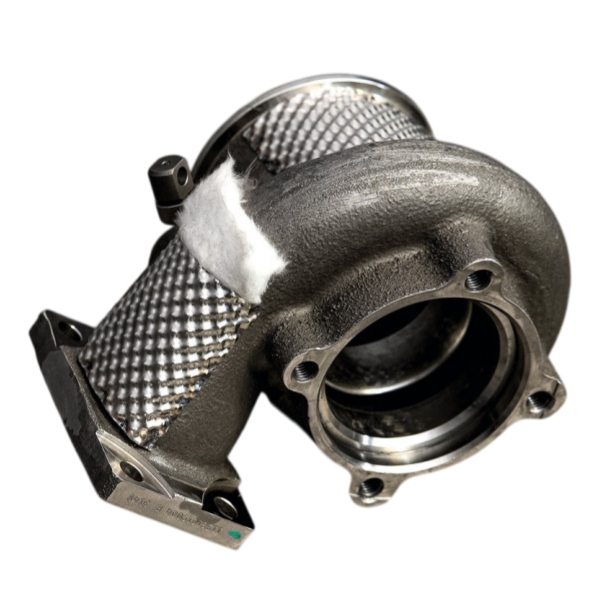

니켈 합금: 가혹한 배기 환경용

일반적인 알루미늄이나 스테인리스 스틸이 더 이상 이상적인 금속 솔루션이 아닌 애플리케이션도 존재합니다.

고출력 엔진, 모터스포츠 시스템, 터보차저 구역 및 가혹한 산업용 배기 환경에서는 더 강력한 내산화성과 고온 성능이 요구될 수 있습니다.

이러한 조건에서는 니켈 합금을 고려할 수 있습니다.

BSTFLEX는 까다로운 열 차단 응용 분야를 위해 Alloy 625 Inconel 방열판을 제조합니다.

니켈 합금은 일반적으로 저비용 범용 배기 단열재로 선택되지 않습니다.

환경적 요구 사항이 추가적인 자재 비용을 정당화할 때 사용됩니다.

여기에는 다음이 포함될 수 있습니다.

• 극심한 국소 열;

• 심한 열 사이클링;

• 부식;

• 까다로운 기계적 조건;

• 고성능 배기 시스템.

---

실제로 중요한 자재 비교

단순히 정격 온도만 비교하기보다, 각 자재가 최종 시스템에 기여하는 바를 비교해 보세요.

자재	주요 역할	유연성	기계적 보호	일반적인 용도
유리섬유	일반 단열	높음	보통	블랭킷, 랩, 슬리브
고실리카	고온 텍스타일 보호	높음	보통	고온측 레이어, 랩, 블랭킷
현무암(바살트)	유연한 고온 텍스타일	높음	보통	배기 랩, 자동차용 단열재
고온 섬유 코어	주 단열층	중간	커버링 없을 경우 낮음	두꺼운 블랭킷 및 재킷
알루미늄	복사열 차단막	낮음에서 중간	보통	차체 하부 및 파이프 실드
스테인리스 스틸	기계적 및 고온 측 보호	낮음	높음	실드, 재킷, 메쉬
니켈 합금	가혹한 환경용 금속 열 보호	낮음	높음	극한의 배기 환경

단일 열만으로 만능인 제품을 식별할 수는 없습니다.

그것이 바로 재료 선택이 용도에 따라 이루어져야 하는 이유입니다.

---

발전기 배기 파이프 단열재

발전기 설치 시에는 특히 까다로운 요구 사항들이 결합됩니다.

배기 파이프는 다음을 통과할 수 있습니다:

• 방음 인클로저;

• 플랜트 룸;

• 컨테이너;

• 장비 하우징.

파이프에서 방출되는 열은 사람과 주변 장비 모두에 영향을 줄 수 있습니다.

따라서 발전기 단열에는 다층 탈착식 재킷이 선호되는 경우가 많습니다.

일반적인 엔지니어링 개념은 다음을 결합할 수 있습니다:

• 내구성이 뛰어난 고온 측 레이어;

• 상당한 두께의 단열 코어;

• 보호용 외부 재킷;

• 기계적 고정 장치.

왜 탈착식인가요?

발전기 배기 시스템에는 서비스 포인트가 포함되어 있기 때문입니다.

영구적인 랩은 향후 검사를 더 어렵게 만들 수 있습니다.

이러한 이유로, 발전기 배기 파이프 단열재는 단순히 가장 두꺼운 섬유를 선택하는 것보다 유지보수 요구 사항과 함께 평가되어야 합니다.

---

선박용 배기 시스템에는 내열성 이상의 것이 필요합니다

해양 환경은 또 다른 선택 문제를 야기합니다.

단열재는 다음에 노출될 수 있습니다:

• 습기;

• 물;

• 염분;

• 오일;

• 진동;

• 제한된 환기.

배기 온도를 잘 견디는 섬유라도 해양 환경에서 살아남으려면 적절한 외부 덮개가 필요할 수 있습니다.

따라서 건식 선박 배기 시스템은 보호용 외부 층이 있는 탈착식 단열 재킷을 사용하는 것이 유리한 경우가 많습니다.

다음 사항에 특히 주의해야 합니다:

• 배기 라이저;

• 엘보;

• 플랜지;

• 터보차저 연결부;

• 발전기 배기 배관.

또한 재료 시스템은 필요할 때 하부 배기 부품을 검사할 수 있어야 합니다.

---

자동차 배기 단열재는 공간의 제약을 받는 경우가 많습니다

차량은 거의 정반대의 설계 과제를 안겨줍니다.

공간이 매우 제한적일 수 있습니다.

모든 배기 섹션 주위에 두꺼운 탈착식 담요를 설치할 공간이 없을 수도 있습니다.

이것이 바로 자동차 시스템이 여러 재료를 자주 결합하는 이유입니다.

예를 들어:

헤더:현무암 또는 기타 배기 랩

터보 하우징:맞춤형 단열 담요

다운파이프:성형 열 담요

촉매 변환기:스테인리스 스틸 또는 알루미늄 열 차폐판

바닥:경량 반사 장벽

따라서 최고의 자동차 열 관리 시스템은 일반적으로 단일한 "최고의 배기 단열재"보다는 재료의 조합입니다.

---

최대 온도 등급이 오해를 불러일으킬 수 있는 이유

온도 등급은 유용하지만 올바르게 해석해야 합니다.

재료 사양은 다음을 의미할 수 있습니다:

• 지속적인 노출;

• 간헐적인 노출;

• 단시간 피크;

• 직접 화염;

• 재료 생존성.

이들은 동일한 조건이 아닙니다.

특정 온도에서 물리적으로 온전하게 유지되는 재료라고 해서 완성된 단열 담요가 동일한 조건에서 필요한 외부 표면 온도를 유지한다는 것을 자동으로 의미하지는 않습니다.

전체 시스템 성능은 다음에 따라 달라집니다:

• 단열재 두께;

• 밀도;

• 열원 온도;

• 노출 기간;

• 기류;

• 주위 온도;

• 접촉 상태;

• 설치 압축률.

따라서 엔지니어링 프로젝트의 경우 전체 작동 조건을 명시해야 합니다.

---

고온 배기 단열재를 명시하는 더 나은 방법

공급업체에 다음과 같이만 보내는 대신:

배기 온도: 700°C

더 완전한 열 사양서를 제공하십시오.

열원

• 배기 파이프;

• 매니폴드;

• 터보차저;

• 소음기;

• 엘보우.

작동 데이터

• 연속 표면 온도;

• 최대 편차 온도;

• 작동 시간.

형상

• 파이프 외경;

• 단열 길이;

• 굴곡부;

• 플랜지;

• 브래킷.

열 요건

• 요구되는 외표면 온도;

• 주변 부품 허용 온도 범위;

• 사용 가능한 단열재 두께.

환경

• 자동차;

• 해양/선박;

• 발전기;

• 고정식 산업용;

• 옥외.

• 동봉됨.

기계적 요구 사항

• 진동 수준;

• 마모;

• 습기;

• 오일 노출;

• 탈착 가능성.

이 정보를 통해 제조업체는 단일 온도 값으로 추측하는 대신 재료 시스템을 선택할 수 있습니다.

---

세 가지 실용적인 재료 조합

많은 실제 프로젝트의 경우 솔루션은 다음 중 하나와 유사합니다.

범용 배기 파이프 재킷

많은 디젤 또는 산업용 애플리케이션에 적합합니다.

가능한 구조:

내열성 내부 직물 + 섬유질 단열재 + 내구성 있는 외부 직물

이는 유연성과 탈착식 설치를 제공합니다.

---

고온 배기 블랭킷

고온 측에서 더 강력한 내열성이 요구되는 곳에 사용됩니다.

가능한 구조:

고실리카 고온 측 직물 + 고온 단열 코어 + 강화 외부 재킷

이는 고온 표면 요구 사항과 기계적 보호 요구 사항을 분리합니다.

---

가혹한 환경용 금속 면 시스템

온도와 물리적 내구성이 모두 까다로운 곳에 사용됩니다.

가능한 구조:

스테인리스 스틸 또는 니켈 합금 면 + 단열 코어 + 강화 부착 시스템

이러한 유형의 설계는 기계적 접촉, 오염 또는 가혹한 서비스 조건으로 인해 노출된 직물이 빠르게 손상될 수 있는 곳에 특히 적합합니다.

---

최고의 배기 파이프 단열재는 무엇입니까?

답은 재료가 수행해야 하는 작업에 따라 다릅니다.

선택하십시오 유리 섬유(fiberglass) 다재다능하고 경제적인 열 직물이 적합할 때.

선택하십시오 고실리카(high silica) 고온 측 직물에 더 강력한 고온 성능이 필요할 때.

고려하십시오 현무암(basalt) 유연한 배기 랩핑 및 자동차 열 관련 애플리케이션의 경우.

사용하십시오 고온 섬유 코어(high-temperature fiber core) 상당한 열 저항이 필요할 때.

사용하십시오 알루미늄 주로 경량 복사열 반사가 목적일 때 사용합니다.

기계적 내구성과 고온 보호가 중요할 때는 스테인리스 스틸을 사용하세요.

가혹한 열 및 환경 조건에는 니켈 합금을 고려하세요.

요구 사항이 까다로운 많은 배기 시스템의 경우, 이러한 소재를 두 가지 이상 조합할 때 최선의 결과를 얻을 수 있습니다.

이것이 바로 배기 단열재를 단지 온도표만 보고 선택하는 대신, 단열 구조 전체를 평가해야 하는 이유입니다.

BSTFLEX는 자동차, 선박, 디젤 엔진, 발전기 및 산업용 배기 시스템을 위한 배기 파이프 단열재, 탈부착식 블랭킷, 열 랩, 플렉시블 배관 단열재 및 맞춤형 금속 배기 열 차폐체를 제조합니다.

맞춤형 프로젝트의 경우 배기 파이프 치수, 연속 작동 온도, 설치 환경, 사용 가능한 단열재 두께 및 필요 수량을 제공해 주십시오. 그러면 적용 분야의 실제 열 및 기계적 조건을 바탕으로 소재를 선택할 수 있습니다.
